Танталум покриття покриття карбіду
  • Танталум покриття покриття карбідуТанталум покриття покриття карбіду

Танталум покриття покриття карбіду

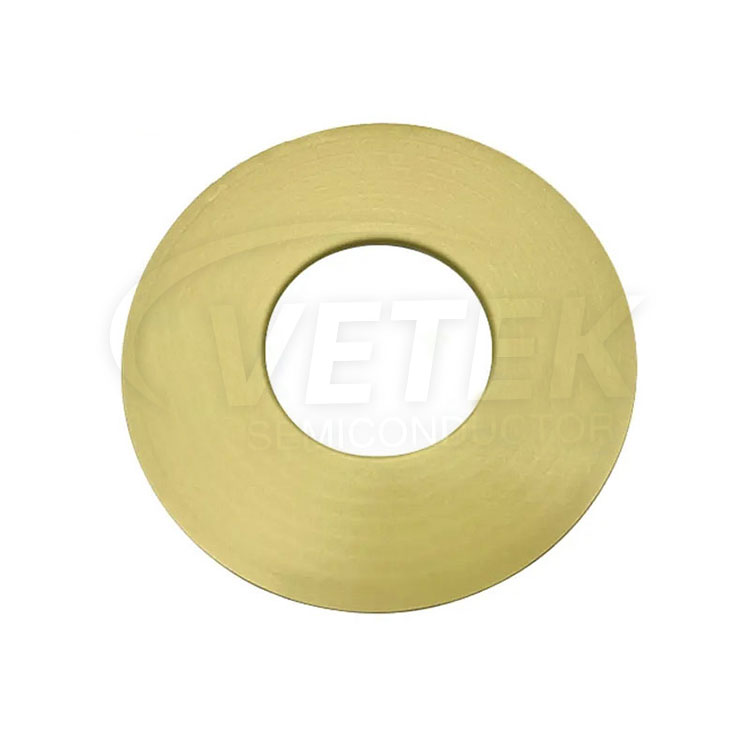

Обкладинка покриття карбіду Tantalum складається з графіту високої чистоти та покриття TAC. Ветек напівпровідник є провідним постачальником та виробником покриття покриття карбіду Tantalum в Китаї. Ми зосереджуємось на забезпеченні високої чистої, стійкої до високотемпературної продукції карбіду танталу. Наш покриття з покриттям карбіду Tantalum має відмінні продуктивність та надійність, і може ефективно захищати матеріали в надзвичайно високих температурних та корозійних умовах. Ми сподіваємось стати вашим довгостроковим партнером у Китаї. Ласкаво просимо до консультації в будь -який час.

Vetek Semiconducto - це професійний виробник покриття та постачальника покриття карбіду з карбіду в Китаї. Наше покриття покриття карбіду Tantalum являє собою останнє рішення в тепловому застосуванні для процесів росту кристалів та епітакси (EPI). Цей ретельно виготовлений, унікальний обкладинка є критичним компонентом для підтримки кристалічного утворення та осадження епітаксіальної плівки.

Основний матеріал графітової обкладинки з покриттям TAC виготовлений з високоякісного графіту, який відомий своєю чудовою теплопровідністю та стабільністю. Здатність графіту протистояти екстремальній температурі робить його ідеальним матеріалом для застосувань теплового поля, забезпечуючи довговічність та надійність у вимогливих умовах.

Унікальною особливістю графітової обкладинки з покриттям TAC є його інноваційне покриття карбіду Tantalum Carbide (TAC). Це вдосконалене покриття підвищує продуктивність обкладинки шляхом додавання міцного шару захисту та підвищення його стійкості до корозії, зносу та теплового удару. Покриття TAC не тільки підвищує силу обкладинки в суворих умовах, але й підвищує ефективність та продовжує термін служби.

Під час процесу росту кристалів графітова кришка з покриттям TAC полегшує точне контроль температури і рівномірно розподіляє тепло, створюючи середовище, що сприяє утворенню високоякісних кристалів. Крім того, його пристосованість під час процесу епітакси забезпечує контрольоване осадження тонких плівок, що є критично важливим для напівпровідникових та матеріалознавчих наук.

Ця ретельно розроблена графітова кришка з покриттям TAC повністю демонструє синергію між властивими властивостями графіту та розширеними можливостями, що надаються покриттям TAC. Незалежно від того, що використовуються в лабораторіях, науково -дослідних інститутах чи промислових умовах, графітова кришка з покриттям TAC є моделлю інновацій теплової технології, що забезпечує надійне та довговічне рішення для зростання кристалів та епітакси. Vetek Semiconductor буде продовжувати надавати клієнтам найсучасніші технологічні рішення та всебічну підтримку.


Параметр продукту покриття покриття карбіду Tantalum

Фізичні властивості покриття TAC
Щільність 14.3 (г/см³)
Конкретна емістивність 0.3
Коефіцієнт теплового розширення 6.3 10-6
Твердість (HK) 2000 р.
Опір 1 × 10-5Ом*см
Термічна стабільність <2500 ℃
Зміни розміру графіту -10 ~ -20um
Товщина покриття ≥20UM Типове значення (35UM ± 10um)


Порівняйте виробничий магазин напівпровідників:

VeTek Semiconductor Production Shop


Огляд напівпровідникового ланцюга епітакси -індустрії:

Overview of the semiconductor chip epitaxy industry chain


Гарячі теги: Танталум покриття покриття карбіду
