Кремнієвий карбідний епітакси вафельна носія
  • Кремнієвий карбідний епітакси вафельна носіяКремнієвий карбідний епітакси вафельна носія
  • Кремнієвий карбідний епітакси вафельна носіяКремнієвий карбідний епітакси вафельна носія

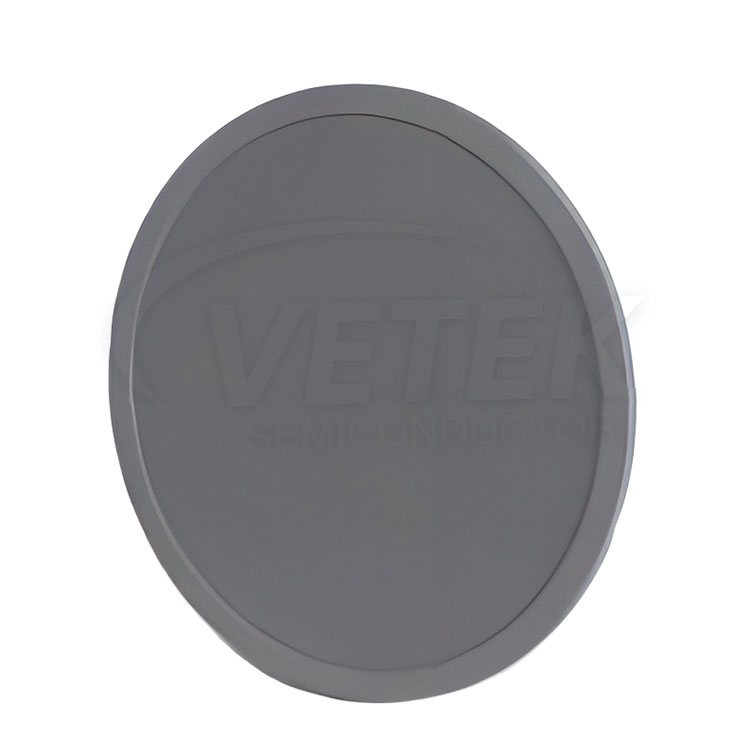

Кремнієвий карбідний епітакси вафельна носія

Vetek Semiconductor - це провідний індивідуальний постачальник вафельних вафельних верхових карбідів кремнію в Китаї. Ми спеціалізувались на передовому матеріалі понад 20 років. Ми пропонуємо кремнієвий карбідний епітакси -носій для перенесення SIC -підкладки, вирощування шару епітакси SIC в SIC Epitaxial Reactor. Цей носій пластини з епітакси карбіду кремнію є важливою частиною півмісяця, що покрита SIC, високотемпературної стійкості, стійкості до окислення, стійкості до зносу. Ми вітаємо вас відвідати нашу фабрику в Китаї.

Як професійний виробник, ми хотіли б забезпечити вам високоякісну кремнієву карбіду епітакси. Напівпровідникові кремнієві вафельні носії карбіду кремнію для кремнію спеціально розроблені для епітаксіальної камери SIC. Вони мають широкий спектр застосувань і сумісні з різними моделями обладнання.

Сценарій застосування:

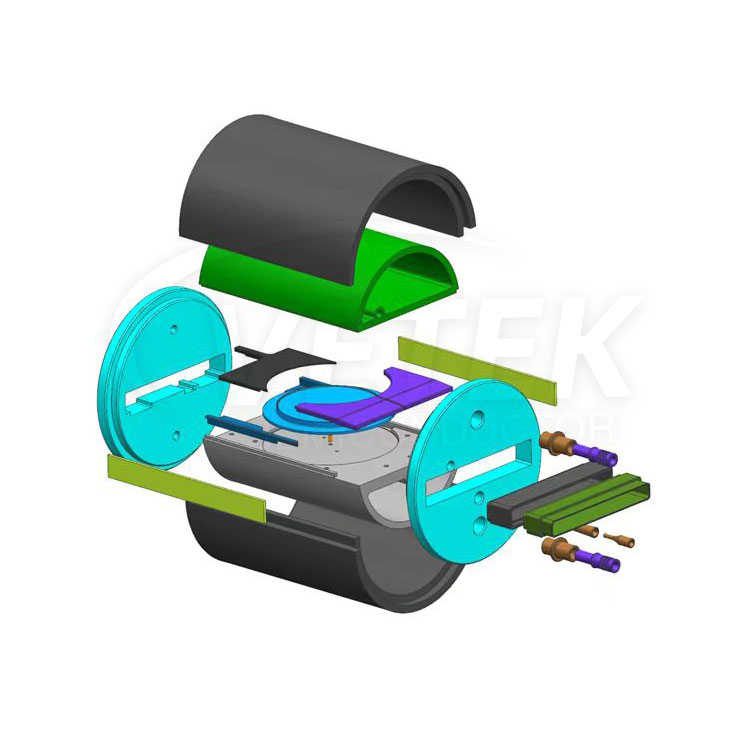

ВласнийK напівпровідникові кремнієві карбідні епітакси -вафлі використовуються в першу чергу в процесі росту епітаксіальних шарів SIC. Ці аксесуари розміщуються всередині реактора Epitaxy SIC, де вони вступають у прямий контакт із субстратами SIC. Критичні параметри для епітаксіальних шарів - рівномірність товщини та допінгу. Тому ми оцінюємо продуктивність та сумісність наших аксесуарів шляхом спостереження за такими даними, як товщина плівки, концентрація носія, рівномірність та шорсткість поверхні.

Використання:

Залежно від обладнання та процесу, наші продукти можуть досягти щонайменше 5000 мкм товщини епітаксіального шару в 6-дюймовій конфігурації півмісяця. Це значення служить довідкою, а фактичні результати можуть змінюватися.

Сумісні моделі обладнання:

Графітові деталі з кремнію з кремнію з кремнію з кремнію, сумісні з різними моделями обладнання, включаючи LPE, Naura, JSG, CETC, NASO Tech та інші.


Основні фізичні властивостіCVD SIC покриття:

Основні фізичні властивості покриття CVD SIC
Майно Типове значення
Кристалічна структура FCC β -фаза полікристалічна, головним чином (111) орієнтована
CVD SIC щільність покриття 3,21 г/см³
Sic CoatingHardness 2500 Вікерс твердість (500 г навантаження)
Розмір зерна 2 ~ 10 мм
Хімічна чистота 99,99995%
Теплостійка 640 Дж · кг-1· K-1
Температура сублімації 2700 ℃
Сила згинання 415 MPA RT 4-кратна
Модуль Янга 430 GPA 4PT BEND, 1300 ℃
Теплопровідність 300 Вт · м-1· K-1
Теплове розширення (CTE) 4,5 × 10-6K-1


Порівняйте виробничий магазин напівпровідників:

VeTek Semiconductor Production Shop

Огляд напівпровідникового ланцюга епітакси -індустрії:

Overview of the semiconductor chip epitaxy industry chain
