1. Очищення та відображення
Технічні послуги VeTek Semiconductor охоплюють очищення та відображення різних напівпровідникових матеріалів з метою надання клієнтам високоякісних напівпровідникових матеріалів для різноманітних застосувань. Ми маємо передову технологію очищення та обладнання для ефективного видалення домішок, тим самим підвищуючи чистоту напівпровідникових матеріалів. Наш процес очищення ретельно розроблений, щоб включати кілька етапів і суворий контроль якості, щоб забезпечити чудову чистоту та стабільність наданих матеріалів.
У той же час ми прагнемо надавати нашим клієнтам точні та надійні картографічні послуги. Ми маємо сучасне випробувальне обладнання та інструменти, а також покладаємось на досвідчену професійну команду, можемо проводити комплексні вимірювання та аналіз характеристик напівпровідникових матеріалів. Наша картографічна робота включає випробування електричних властивостей, складу, чистоти, фізичних властивостей тощо, а також поглиблені дослідження структури та складу матеріалу. Завдяки відображенню ми можемо отримати докладні дані та інформацію, щоб надати клієнтам точну оцінку характеристик матеріалу та відповідні рекомендації.
GDMS
D-SIMS
Координатно-вимірювальна машина
2. Можливість машин
VeTek Semiconductor має провідні можливості та досвід обробки графіту, карбіду кремнію та інших напівпровідникових виробів, які можуть задовольнити високу точність і високу чистоту.
Висока якість та інші вимоги до обробки. Інструменти, які ми використовуємо, процес різання та вибір матеріалів також ретельно оптимізовані для досягнення мікрометричного контролю розміру та контролю продукту
Висока якість поверхні. Ми приділяємо увагу контролю якості та оптимізації процесу в процесі обробки, а також здійснюємо моніторинг і контроль ключових параметрів у процесі обробки в режимі реального часу для забезпечення якості продукції
Постійність і стабільність. Ми також впроваджуємо сувору систему управління якістю, щоб гарантувати, що продукція обробляється відповідно до вимог замовника та галузевих стандартів, і здійснюємо комплексну перевірку якості.
Ми будемо постійно інвестувати в удосконалення обладнання та технологічні інновації, щоб задовольнити зростаючі потреби наших клієнтів і надавати їм чудові рішення та підтримку.
3.Рішення модифікації теплового поля
Що стосується проектування та трансформації теплового поля, наша компанія може завершити проектування та партійне постачання монокристалів Czochra, ливарних полікристалів, арсеніду галілу, селеніду цинку, сапфіру, карбіду кремнію та іншого промислового обладнання. У той же час, для механічного термічного розрахунку різних конструкцій, компонентів і атмосфер за різних високотемпературних середовищ ми також маємо професійні обчислювальні можливості для моделювання та імітації, які можуть надати клієнтам професійні програми оптимізації дизайну та пропозиції.
Додатки
Щоб задовольнити різноманітні потреби споживачів напівпровідникових матеріалів і обладнання, VeTek пропонує цільові технічні послуги. У наведеній нижче таблиці їх класифіковано за основними сферами обслуговування:
| Зона обслуговування |
Типові послуги / продукти |
Опис програми |
| Очищення матеріалу та картографування |
процеси очищення; електричні / склад / чистота / випробування та аналіз структури |
Видаліть домішки та повністю охарактеризуйте напівпровідникові матеріали, щоб забезпечити високу чистоту, стабільність і точну оцінку властивостей для різних застосувань. |
| Точна обробка |
Механічна обробка графіту, карбіду кремнію та інших напівпровідникових виробів |
Високоточна обробка високої чистоти з мікрометричним контролем рівня та високою якістю поверхні для графітових і SiC компонентів, що використовуються в напівпровідниковому обладнанні. |
| Проектування та модифікація теплового поля |
Конструкція теплового поля та партійне постачання; теплове моделювання та оптимізація |
Проектування та постачання теплових полів для Чохральського, лиття, GaAs, ZnSe, сапфіру, SiC та інших систем; механіко-термічний розрахунок та оптимізація конструкції в умовах високих температур. |
| Очищення деталей (CVD SiC) |
Послуги з очищення графітових деталей із покриттям CVD SiC |
Спеціалізоване очищення для Aixtron/Veeco MOCVD-суцепторів і графітових деталей у GaN/AlN/AlGaN epi; усуває ефект пам'яті, захищає покриття CVD SiC (нульова втрата товщини, нульовий залишк металу). |
| Обладнання для вирощування кристалів |

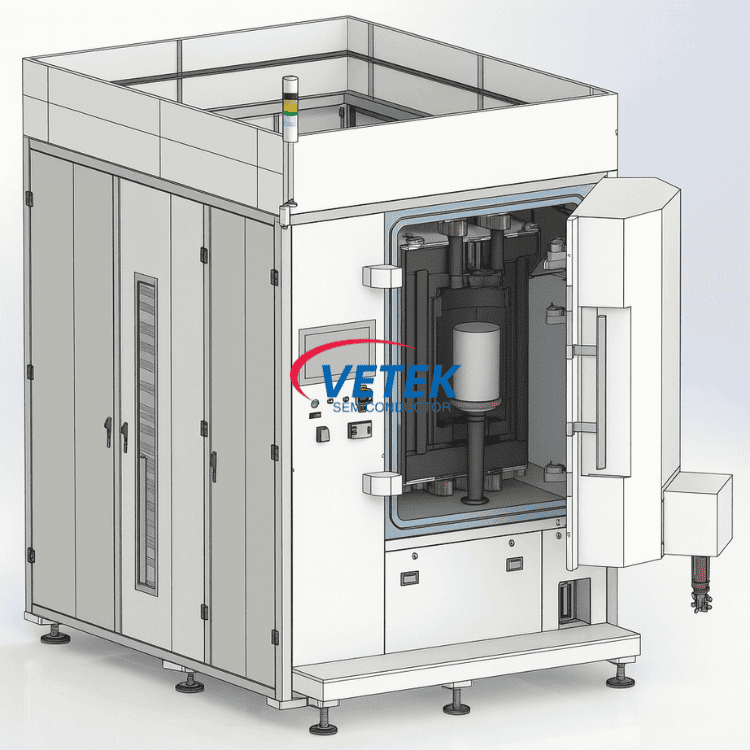

Велика піч для вирощування кристалів SiC із резистивним нагріванням |
Нагрівальні печі опору на основі PVT для стабільного росту кристалів SiC розміром 6–12 дюймів; точний контроль температури, тиску та потужності для зменшення браку та підтримки промислового виробництва. |
Щоб отримати відповідні матеріали та технологічні рішення, зверніться доПокриття з карбіду кремнію, Спеціальний графітіЕпітаксія з карбіду кремніюсторінки
Як професійний виробник і постачальник технічних послуг у Китаї, ми маємо власну фабрику. Незалежно від того, чи потрібні вам індивідуальні послуги для задоволення конкретних потреб вашого регіону, чи бажаєте придбати сучасне та довговічне технічне обслуговування, виготовлене в Китаї, ви можетезалиште нам повідомлення.
