Покриття з карбіду танталу

VeTek semiconductor є провідним виробником матеріалів для покриття з карбіду танталу для напівпровідникової промисловості. Наші основні пропозиції продуктів включають деталі з покриттям з карбіду танталу CVD, деталі з покриттям зі спеченого TaC для вирощування кристалів SiC або процесу напівпровідникової епітаксії. Компанія VeTek Semiconductor пройшла стандарт ISO9001 і добре контролює якість. VeTek Semiconductor прагне стати інноватором у галузі покриття з карбіду танталу завдяки постійним дослідженням і розробці ітераційних технологій.

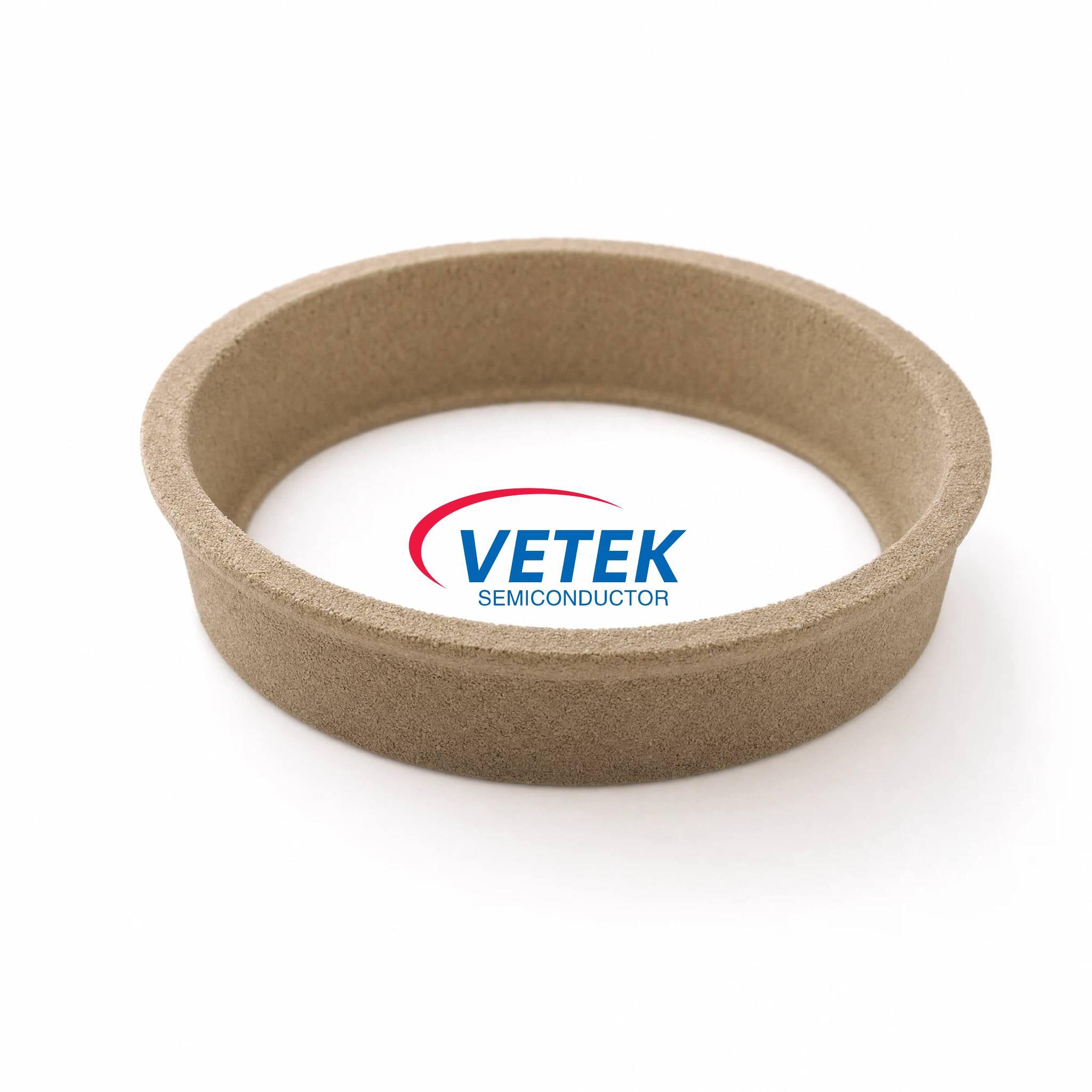

Основною продукцією єНапрямне кільце з покриттям TaC, Трипелюсткове напрямне кільце з покриттям CVD TaC, Напівмісяць із покриттям з карбіду танталу TaC, Планетарний епітаксіальний SiC-покриття CVD TaC, Кільце з покриттям з карбіду танталу, Пористий графіт з покриттям з карбіду танталу, Приймач обертання покриття TaC, Кільце з карбіду танталу, Обертова пластина з покриттям TaC, Пластина з покриттям TaC, Дефлекторне кільце з покриттям TaC, Покриття CVD TaC, Патрон із покриттям TaCтощо, чистота нижче 5 ppm, може задовольнити вимоги замовника.


Графітове покриття TaC створюється шляхом покриття поверхні високочистої графітової підкладки тонким шаром карбіду танталу за допомогою запатентованого процесу хімічного осадження з парової фази (CVD). Перевага показана на зображенні нижче:


Excellent properties of TaC coating graphite


Покриття з карбіду танталу (TaC) привернуло увагу завдяки своїй високій температурі плавлення до 3880°C, відмінній механічній міцності, твердості та стійкості до термічних ударів, що робить його привабливою альтернативою процесам епітаксії складних напівпровідників з вищими вимогами до температури. такі як система Aixtron MOCVD і процес епітаксії SiC LPE. Він також має широке застосування в процесі вирощування кристалів SiC методом PVT.


Ключові характеристики:

 ●Температурна стабільність

 ●Надвисока чистота

 ●Стійкість до H2, NH3, SiH4,Si

 ●Стійкість до термозапасу

 ●Сильна адгезія до графіту

 ●Конформне покриття покриття

 ● Розмір до 750 мм в діаметрі (єдиний виробник в Китаї досягає такого розміру)


Додатки:

 ●Вафельний носій

 ● Індуктивний нагрівач

 ● Резистивний нагрівальний елемент

 ●Супутниковий диск

 ●Лійка для душу

 ●Направляюче кільце

 ●LED Epi приймач

 ●Інжекторна насадка

 ●Маскувальне кільце

 ● Тепловий екран


Покриття з карбіду танталу (TaC) на мікроскопічному поперечному зрізі:


the microscopic cross-section of Tantalum carbide (TaC) coating


Параметр покриття з карбіду танталу VeTek Semiconductor:

Фізичні властивості покриття TaC
Щільність 14,3 (г/см³)
Питома випромінювальна здатність 0.3
Коефіцієнт теплового розширення 6.3 10-6/К
Твердість (HK) 2000 HK
опір 1×10-5Ом*см
Термостабільність <2500 ℃
Розмір графіту змінюється -10~-20 мкм
Товщина покриття Типове значення ≥20um (35um±10um)


Дані EDX покриття TaC：

EDX data of TaC coating


Дані кристалічної структури покриття TaC:

елемент Атомний відсоток
Пт. 1 Пт. 2 Пт. 3 Середній
C K 52.10 57.41 52.37 53.96
М 47.90 42.59 47.63 46.04


View as

Кільце з покриттям TAC для росту PVT монокристала SIC

Кільце з покриттям TAC для росту PVT монокристала SIC

Як один з провідних постачальників продуктів TAC в Китаї, Vetek Semiconductor може забезпечити клієнтам високоякісне крок на крок. Кільце з покриттям TAC для росту PVT монокристала SIC є одним із найвидатніших і зрілих продуктів Vitek Semiconductor. Він відіграє важливу роль у зростанні ПВТ кристалічного процесу SIC і може допомогти клієнтам вирощувати високоякісні кристали SIC. З нетерпінням чекаємо вашого запиту.
Дивитись більше >> Надіслати запит >>
CVD TAC покрита триеталевим направляючим кільцем

CVD TAC покрита триеталевим направляючим кільцем

Ветек напівпровідник пережив багато років технологічного розвитку і освоїв провідну технологію процесу CVD TAC. Триеталеве кільце, покрите CVD TAC, що покриється, є одним із найріліших продуктів CVD TAC-покриття Vitek Semiconductor і є важливим компонентом для підготовки кристалів SIC методом ПВТ. За допомогою напівпровідника Vetek я вважаю, що ваше виробництво кристалів SIC буде більш гладким та ефективним.
Дивитись більше >> Надіслати запит >>
Кільце з покриттям карбіду Tantalum

Кільце з покриттям карбіду Tantalum

Кільце для карбіду Vetek Semiconductor Tantalum Carbide є незамінним компонентом у напівпровідниковій промисловості, зокрема в травленні SIC Wafers. Його поєднання графітової основи та TAC покриття забезпечує чудові показники у високотемпературних та хімічно агресивних умовах. Завдяки підвищеній термічній стійкості, корозійній стійкості та механічній міцності, кільце з покриттям карбіду з туманом допомагає виробникам напівпровідників досягти точності, надійності та високоякісних результатів у своїх виробничих процесах.
Дивитись більше >> Надіслати запит >>
Кільце покриття TaC

Кільце покриття TaC

TaC Coating Ring — це високоефективний компонент, розроблений для використання в напівпровідникових процесах. VeTek semiconductor TaC Coating Ring має високу термічну стабільність, стійкість до хімічної корозії та відмінну механічну міцність і спеціально використовується для утримання та підтримки пластин SiC під час процесу травлення, де точний контроль і довговічність є важливими для досягнення високоякісних пластин. ми з нетерпінням чекаємо на вашу подальшу консультацію.
Дивитись більше >> Надіслати запит >>
TAC покриття тигель

TAC покриття тигель

Як професійний постачальник та виробник тикажу TAC в Китаї, TAC -покриття Vitek Semiconductor Crucible відіграє незамінну роль у процесі росту монокристалів напівпровідників з відмінною термічною провідністю, видатною хімічною стійкістю та підвищеною стійкістю до корозій. Ласкаво просимо свої подальші запити.
Дивитись більше >> Надіслати запит >>
Направляюче кільце з покриттям з карбіду танталу

Направляюче кільце з покриттям з карбіду танталу

Як провідний постачальник кільця та виробника посібника з покриття TAC,, напівпровідник Vetek Tantalum Carbide Prose Cured Ring, є важливим компонентом, який використовується для керівництва та оптимізації потоку реактивних газів у методі PVT (фізичний транспорт пари). Він сприяє рівномірному осадженню монокристалів SIC в зоні росту, регулюючи розподіл та швидкість потоку газу. Vetek Semiconductor - провідний виробник та постачальник посібників з покриття TAC у Китаї і навіть у світі, і ми з нетерпінням чекаємо вашої консультації.
Дивитись більше >> Надіслати запит >>
Як професіонал Покриття з карбіду танталу виробник та постачальник у Китаї, у нас є власна фабрика. Незалежно від того, чи потрібні вам індивідуальні послуги, щоб задовольнити конкретні потреби вашого регіону або хочете придбати розширені та довговічні Покриття з карбіду танталу, зроблені в Китаї, ви можете залишити нам повідомлення.
