Покриття з карбіду танталу

VeTek semiconductor є провідним виробником матеріалів для покриття з карбіду танталу для напівпровідникової промисловості. Наші основні пропозиції продуктів включають деталі з покриттям з карбіду танталу CVD, деталі з покриттям зі спеченого TaC для вирощування кристалів SiC або процесу напівпровідникової епітаксії. Компанія VeTek Semiconductor пройшла стандарт ISO9001 і добре контролює якість. VeTek Semiconductor прагне стати інноватором у галузі покриття з карбіду танталу завдяки постійним дослідженням і розробці ітераційних технологій.


Основною продукцією єНапрямне кільце з покриттям TaC, Трипелюсткове напрямне кільце з покриттям CVD TaC, Напівмісяць із покриттям з карбіду танталу TaC, Планетарний епітаксіальний SiC-покриття CVD TaC, Кільце з покриттям з карбіду танталу, Пористий графіт з покриттям з карбіду танталу, Приймач обертання покриття TaC, Кільце з карбіду танталу, Обертова пластина з покриттям TaC, Пластина з покриттям TaC, Дефлекторне кільце з покриттям TaC, Покриття CVD TaC, Патрон із покриттям TaCтощо, чистота нижче 5 ppm, може задовольнити вимоги замовника.


Графітове покриття TaC створюється шляхом покриття поверхні високочистої графітової підкладки тонким шаром карбіду танталу за допомогою запатентованого процесу хімічного осадження з парової фази (CVD). Перевага показана на зображенні нижче:


Excellent properties of TaC coating graphite


Покриття з карбіду танталу (TaC) привернуло увагу завдяки своїй високій температурі плавлення до 3880°C, відмінній механічній міцності, твердості та стійкості до термічних ударів, що робить його привабливою альтернативою процесам епітаксії складних напівпровідників з вищими вимогами до температури. такі як система Aixtron MOCVD і процес епітаксії SiC LPE. Він також має широке застосування в процесі вирощування кристалів SiC методом PVT.


Ключові характеристики:

 ●Температурна стабільність

 ●Надвисока чистота

 ●Стійкість до H2, NH3, SiH4,Si

 ●Стійкість до термозапасу

 ●Сильна адгезія до графіту

 ●Конформне покриття покриття

 ● Розмір до 750 мм в діаметрі (єдиний виробник в Китаї досягає такого розміру)


Додатки:

 ●Вафельний носій

 ● Індуктивний нагрівач

 ● Резистивний нагрівальний елемент

 ●Супутниковий диск

 ●Лійка для душу

 ●Направляюче кільце

 ●LED Epi приймач

 ●Інжекторна насадка

 ●Маскувальне кільце

 ● Тепловий екран


Покриття з карбіду танталу (TaC) на мікроскопічному поперечному зрізі:


the microscopic cross-section of Tantalum carbide (TaC) coating


Параметр покриття з карбіду танталу VeTek Semiconductor:

Фізичні властивості покриття TaC
Щільність 14,3 (г/см³)
Питома випромінювальна здатність 0.3
Коефіцієнт теплового розширення 6.3 10-6/К
Твердість (HK) 2000 HK
опір 1×10-5Ом*см
Термостабільність <2500 ℃
Розмір графіту змінюється -10~-20 мкм
Товщина покриття Типове значення ≥20um (35um±10um)


Дані EDX покриття TaC：

EDX data of TaC coating


Дані кристалічної структури покриття TaC:

елемент Атомний відсоток
Пт. 1 Пт. 2 Пт. 3 Середній
C K 52.10 57.41 52.37 53.96
М 47.90 42.59 47.63 46.04


View as

Чак з покриттям

Чак з покриттям

Завдяки високій температурній стійкості, хімічній інертності та відмінній продуктивності, TAC, що покриваються напівпровідниками, розроблені для напівпровідникових печей. Ми вважаємо, що наша продукція може принести вам передові технології та якісні рішення для продуктів.
Дивитись більше >> Надіслати запит >>

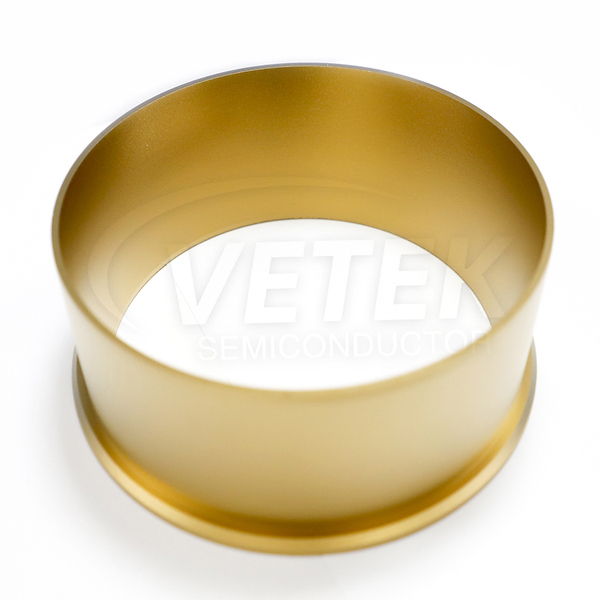

Труба з покриттям TaC

Труба з покриттям TaC

Тачка TAC -покриття Vitek Semiconductor є ключовим компонентом для успішного росту монокристалів карбіду кремнію. Завдяки високій температурній стійкості, хімічній інертності та відмінною продуктивністю, що забезпечує вироблення високоякісних кристалів з послідовними результатами. Довіряйте нашим інноваційним рішенням, щоб покращити метод PVT SIC процес зростання кристалів та досягти відмінних результатів.
Дивитись більше >> Надіслати запит >>
Запасна частина покриття TAC

Запасна частина покриття TAC

В даний час покриття TAC в основному використовується в таких процесах, як монокристалічний ріст карбіду кремнію (метод ПВТ), епітаксіальний диск (включаючи епітаксію карбіду кремнію, індикатор епітаксії) тощо. У поєднанні з хорошою тривалою стабільністю таків для покриття TAC, що покривають запчастини. Ми з нетерпінням чекаємо, що ви стаєте нашим довгостроковим партнером.
Дивитись більше >> Надіслати запит >>
GAN на приймачі EPI

GAN на приймачі EPI

GAN на SIC EPI HapeCeptor відіграє життєво важливу роль у переробці напівпровідників завдяки чудовій теплопровідності, високій здатності до переробки та хімічної стабільності та забезпечує високу ефективність та якість матеріалу епітаксіального росту GAN. Vetek Semiconductor - професійний виробник Китаю GAN на SIC EPI Sperceptor, ми щиро з нетерпінням чекаємо вашої подальшої консультації.
Дивитись більше >> Надіслати запит >>
CVD TAC -носій

CVD TAC -носій

CVD TAC -носій в основному розроблений для епітаксіального процесу виробництва напівпровідників. Увисока температура плавлення CVD TAC Narver, відмінна резистентність до корозії та видатна термічна стабільність визначають незамінність цього продукту в епітаксіальному процесі напівпровідника. Ласкаво просимо подальше запит.
Дивитись більше >> Надіслати запит >>
Підтримка графіту з покриттям TAC

Підтримка графіту з покриттям TAC

Graphite Susceptor із покриттям TaC компанії VeTek Semiconductor використовує метод хімічного осадження з парової фази (CVD) для отримання покриття з карбіду танталу на поверхні графітових деталей. Цей процес є найбільш зрілим і має найкращі властивості покриття. TaC Coated Graphite Susceptor може подовжити термін служби графітових компонентів, перешкоджати міграції домішок графіту та забезпечити якість епітаксії. Ми з нетерпінням чекаємо на ваш запит.
Дивитись більше >> Надіслати запит >>
Як професіонал Покриття з карбіду танталу виробник та постачальник у Китаї, у нас є власна фабрика. Незалежно від того, чи потрібні вам індивідуальні послуги, щоб задовольнити конкретні потреби вашого регіону або хочете придбати розширені та довговічні Покриття з карбіду танталу, зроблені в Китаї, ви можете залишити нам повідомлення.
Новини Рекомендації
Рецепт осадження атомного шару ALD
Рецепт осадження атомного шару ALDДивитись більше >>
Наскільки пористий графіт підвищує ріст кристала карбіду кремнію?
Наскільки пористий графіт підвищує ріст кристала карбіду кремнію?Дивитись більше >>
Як вирішити проблему спікання тріщин у карбідокремнієвій кераміці? - Напівпровідник VeTek
Як вирішити проблему спікання тріщин у карбідокремнієвій кераміці? - Напівпровідник VeTekДивитись більше >>
Який основний матеріал для зростання SIC?
Який основний матеріал для зростання SIC?Дивитись більше >>
Яка різниця між епітаксією та ALD?
Яка різниця між епітаксією та ALD?Дивитись більше >>
Що таке Tantalum Carbide Tac покриття? - Ветессемікон
Що таке Tantalum Carbide Tac покриття? - ВетессеміконДивитись більше >>
