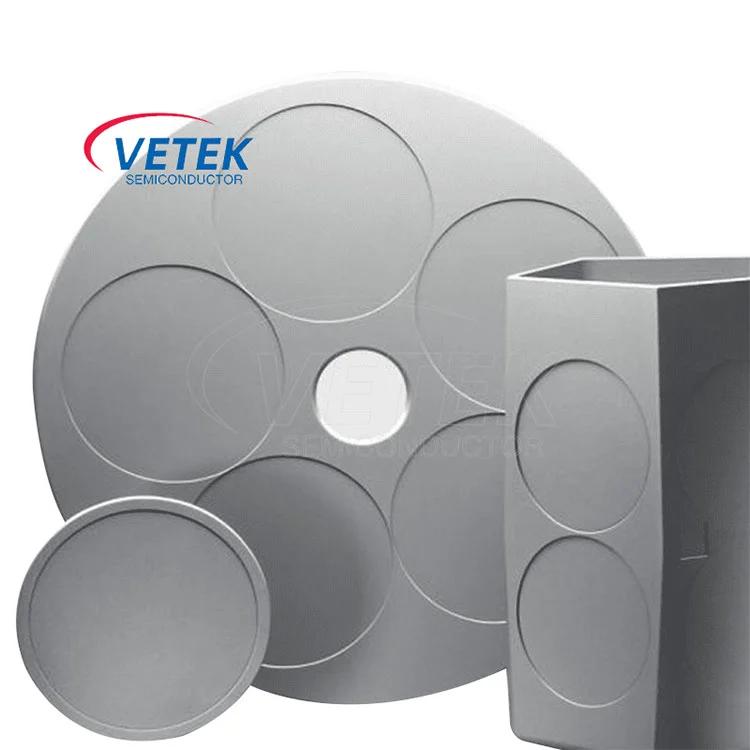

GAN EPITAXY UNDENTAKER

GAN Epitaxy-це вдосконалена технологія виготовлення напівпровідників, що використовується для виробництва високоефективних електронних та оптоелектронних пристроїв. Відповідно до різних матеріалів підкладки,Ган Епітаксіальні вафліможна розділити на GAN, що базується на Ган, Ган, Ган, Ган та Ган, що базується на СапфіріГан-на-Сі.

       Спрощена схема процесу MOCVD для створення епітаксії GAN

У виробництві епітаксії GAN підкладка не може бути просто розміщена десь для епітаксіального осадження, оскільки вона включає різні фактори, такі як напрямок потоку газу, температура, тиск, фіксація та падіння забруднень. Тому потрібна основа, а потім підкладка розміщується на диску, а потім на підкладці проводиться епітаксіальне осадження за допомогою технології CVD. Ця база є епітакси -чутником GAN.

Невідповідність решітки між SIC та GAN невелика, оскільки теплопровідність SIC значно вища, ніж у GAN, SI та SAPPHIRE. Тому, незалежно від епітаксіальної пластини GAN, епітакси -епітакси з покриттям SIC може значно покращити теплові характеристики пристрою та знизити температуру стику пристрою.

Невідповідність решітки та термічна невідповідна відносини матеріалів

Епітакси -епітакси, виготовлений напівпровідником Vetek, має такі характеристики:

Матеріал: Сприцептор виготовлений з графіту високої чистоти та покриття SIC, що дозволяє йому витримувати високі температури та забезпечувати відмінну стабільність під час епітаксіального виробництва. Верник напівпровідника може досягти чистоти 99,9999% та вмісту безлічі менше, ніж 5ppm.

Теплопровідність: Хороша теплова продуктивність дозволяє точного контролю температури, а хороша теплопровідність епітакси -епітакси GAN забезпечує рівномірне осадження епітаксії GAN.

Хімічна стабільність: Покриття SIC запобігає забрудненню та корозії, тому чутливий епітакси GAN може витримати сувору хімічну середовище системи MOCVD та забезпечити нормальне виробництво епітаксії GAN.

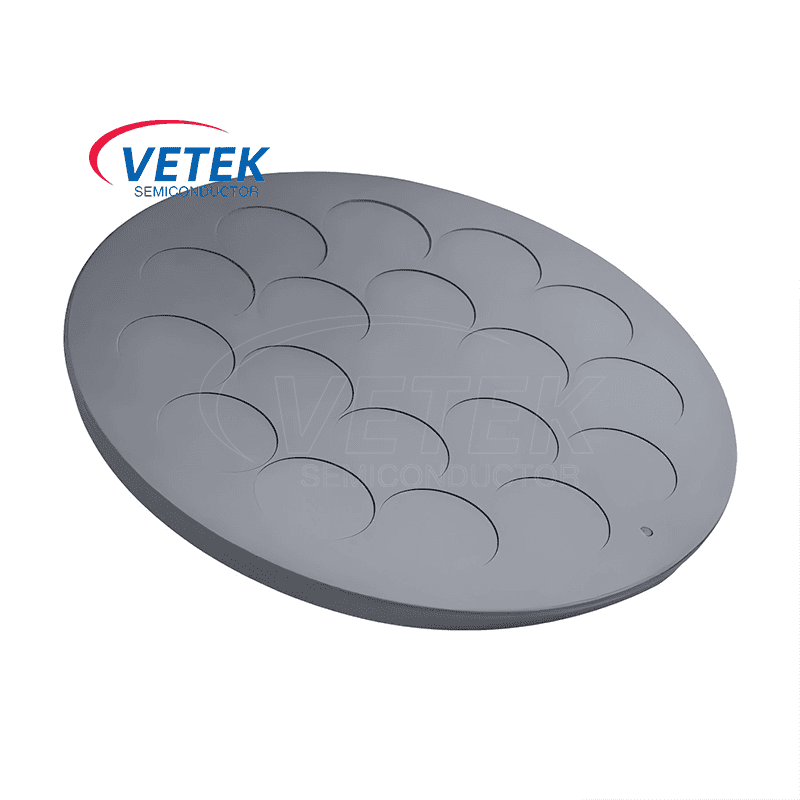

Дизайн: Структурна конструкція здійснюється відповідно до потреб клієнтів, таких як бочка у формі або млинці у формі млинців. Різні структури оптимізовані для різних епітаксіальних технологій росту, щоб забезпечити кращий вихід вафель та рівномірність шару.

Незалежно від вашого нуля, напівпровідник Vetek може надати вам найкращі продукти та рішення. З нетерпінням чекаємо вашої консультації в будь -який час.

Основні фізичні властивостіCVD SIC покриття:

Завантаження напівпровідникГан Епітакси:
