VeTek Semiconductor є виробником, що спеціалізується на ультрафіолетових світлодіодних електроприймачах, має багаторічний досвід досліджень, розробок і виробництва світлодіодних світлодіодних електроприймачів, і отримав визнання багатьох клієнтів у галузі.
Світлодіод, тобто напівпровідниковий світловипромінювальний діод, фізична природа його світіння полягає в тому, що після того, як напівпровідниковий pn-перехід подається під напругу, під впливом електричного потенціалу електрони та дірки в напівпровідниковому матеріалі об’єднуються для генерації фотонів, щоб досягти напівпровідникової люмінесценції. Таким чином, епітаксіальна технологія є однією з основ і основою світлодіодів, а також основним вирішальним фактором для електричних і оптичних характеристик світлодіодів.
Технологія епітаксії (EPI) стосується вирощування монокристалічного матеріалу на монокристалічній підкладці з таким самим розташуванням решітки, як і підкладка. Основний принцип: на підкладці, нагрітій до відповідної температури (переважно сапфірова підкладка, SiC підкладка та Si підкладка), газоподібні речовини індій (In), галій (Ga), алюміній (Al), фосфор (P) контролюються до поверхні. підкладки для вирощування специфічної монокристалічної плівки. В даний час технологія вирощування світлодіодного епітаксіального листа в основному використовує метод MOCVD (хімічне метеорологічне осадження органічних металів).
GaP і GaAs зазвичай використовуються підкладками для червоних і жовтих світлодіодів. Підкладки GaP використовуються в методі рідкофазної епітаксії (LPE), що забезпечує широкий діапазон довжин хвиль 565-700 нм. Для методу газофазної епітаксії (VPE) вирощують епітаксійні шари GaAsP, що забезпечує довжину хвилі між 630-650 нм. При використанні MOCVD підкладки GaAs зазвичай використовуються разом із зростанням епітаксіальних структур AlInGaP.
Це допомагає подолати недоліки поглинання світла підкладок GaAs, хоча вносить невідповідність гратки, що вимагає буферних шарів для вирощування структур InGaP та AlGaInP.
VeTek Semiconductor пропонує світлодіодний EPI-приймач із покриттям SiC, покриттям TaC:

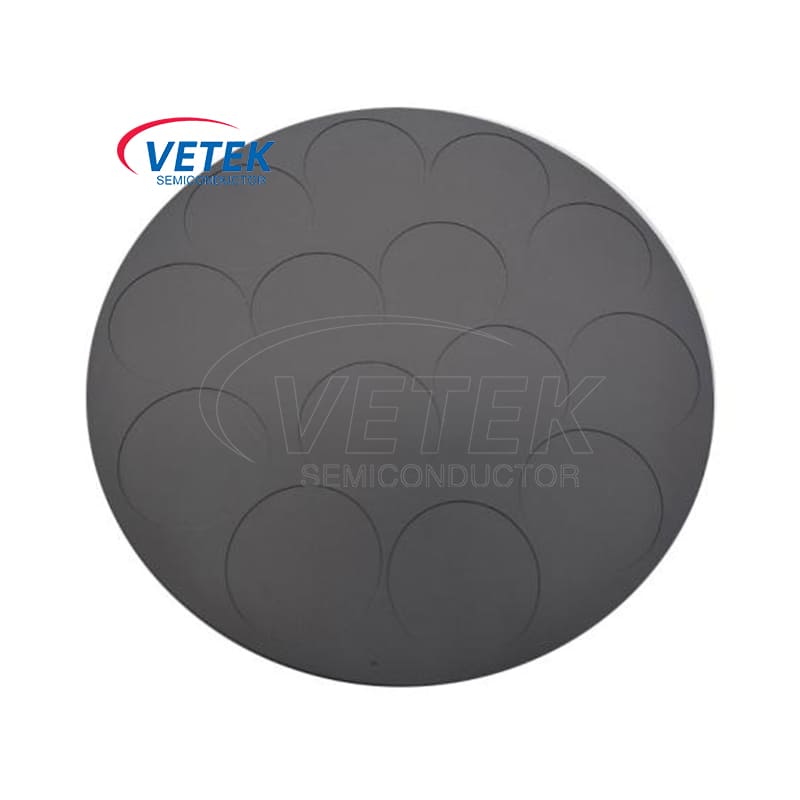

Приймач VEECO LED EPI
Покриття TaC, що використовується в світлодіодному EPI-суцепторі
● Підкладка GaN: Монокристал GaN є ідеальною підкладкою для росту GaN, покращуючи якість кристалів, термін служби мікросхеми, світлову ефективність і щільність струму. Однак складність приготування обмежує його застосування.
Сапфірова підкладка: сапфір (Al2O3) є найпоширенішою підкладкою для росту GaN, яка забезпечує хорошу хімічну стабільність і не поглинає видиме світло. Однак він стикається з проблемами, пов’язаними з недостатньою теплопровідністю під час роботи силових чіпів під великим струмом.
● Підкладка SiC: SiC є ще однією підкладкою, яка використовується для вирощування GaN, і займає друге місце за часткою ринку. Він забезпечує хорошу хімічну стабільність, електропровідність, теплопровідність і не поглинає видиме світло. Однак він має більш високі ціни і нижчу якість в порівнянні з сапфіром. SiC не підходить для УФ-світлодіодів з довжиною хвилі нижче 380 нм. Чудова електро- та теплопровідність SiC усуває потребу в з’єднанні фліп-чіпів для розсіювання тепла в потужних GaN світлодіодах на сапфірових підкладках. Структура верхнього та нижнього електродів ефективна для розсіювання тепла в світлодіодних пристроях GaN потужного типу.

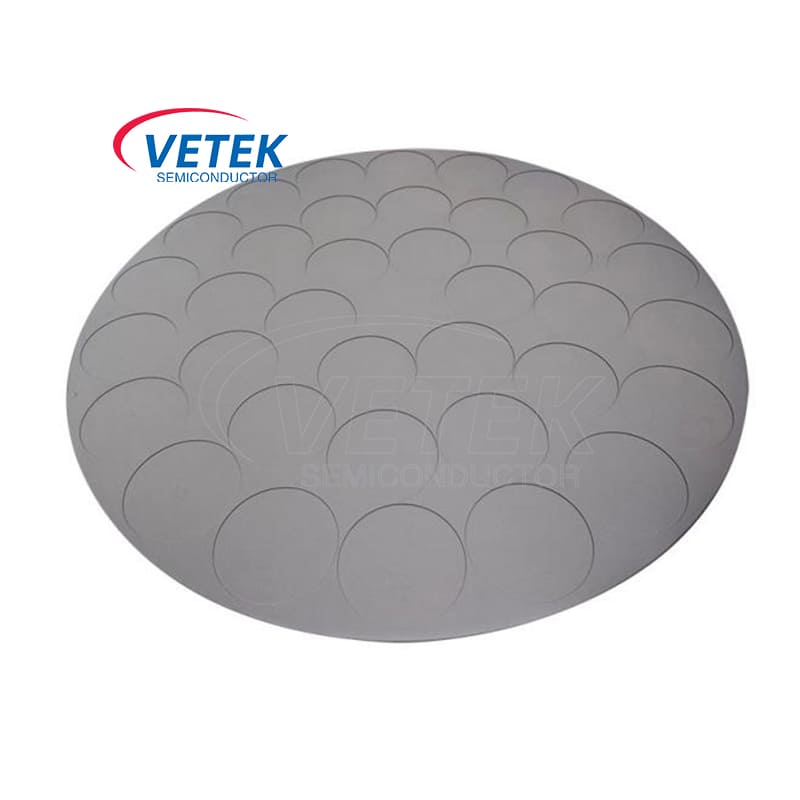

Приймач світлодіодної епітаксії
Сусцептор MOCVD з покриттям TaC
У глибокій ультрафіолетовій (DUV) світлодіодній епітаксії, глибокій ультрафіолетовій світлодіодній епітаксії або DUV світлодіодній епітаксії зазвичай використовуються хімічні матеріали як підкладки, включаючи нітрид алюмінію (AlN), карбід кремнію (SiC) і нітрид галію (GaN). Ці матеріали мають хорошу теплопровідність, електричну ізоляцію та якість кристалів, що робить їх придатними для застосування світлодіодів DUV у середовищах високої потужності та високих температур. Вибір матеріалу підкладки залежить від таких факторів, як вимоги до застосування, процеси виготовлення та міркування щодо вартості.
Глибокий ультрафіолетовий світлодіодний чутливий елемент із покриттям SiC
Глибокий ультрафіолетовий світлодіодний чутливий елемент із покриттям TaC
