Mocvd чутливий з покриттям TAC
  • Mocvd чутливий з покриттям TACMocvd чутливий з покриттям TAC

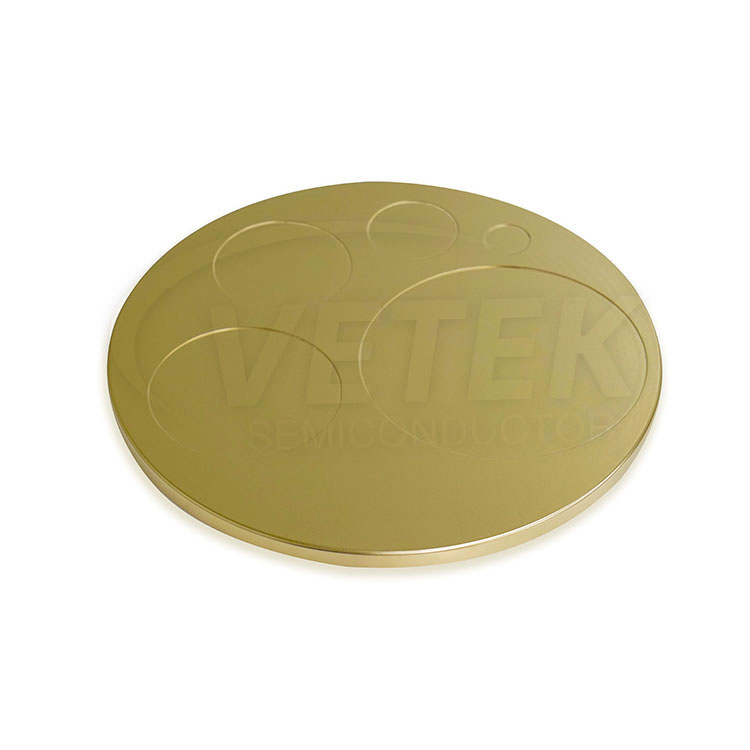

Mocvd чутливий з покриттям TAC

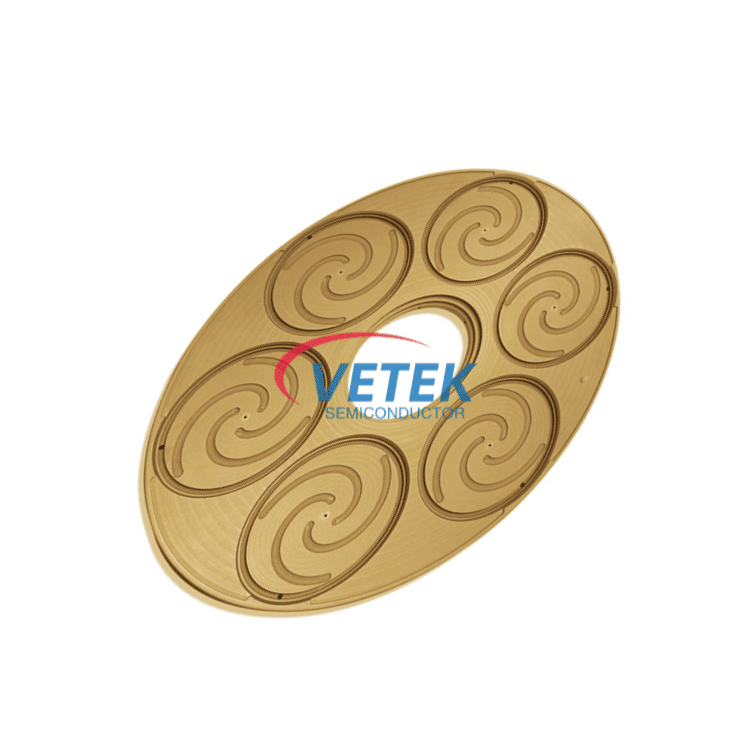

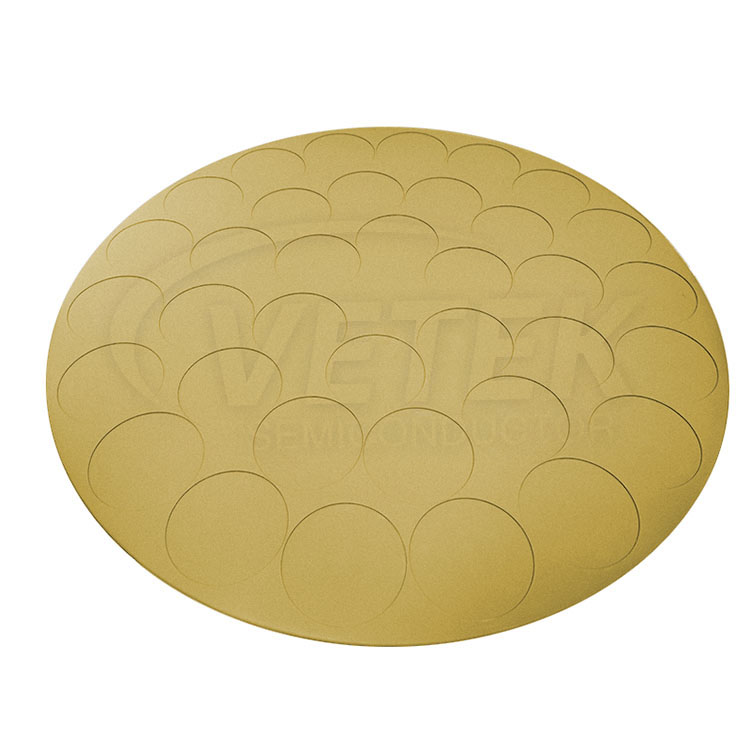

Vetek Semiconductor - це всебічний постачальник, який бере участь у дослідженні, розробці, виробництві, дизайні та продажах покриттів та деталей покриття SIC. Наша експертиза полягає у виробництві найсучаснішого сприйнятливого MOCVD з покриттям TAC, які відіграють життєво важливу роль у процесі світлодіодної епітаксії. Ми вітаємо вас, щоб обговорити з нами запити та додаткову інформацію.

VeTek Semiconductor є провідним китайським виробником, постачальником і експортером MOCVD Susceptor зTAC покриття. Вас вітають прийти на нашу фабрику, щоб придбати останні продажі, низьку ціну та високоякісні вірогідники MOCVD з покриттям TAC. Ми з нетерпінням чекаємо співпраці з вами.


Світлодіодна епітаксія стикається з проблемами, такими як контроль якості кристалів, вибір матеріалів та відповідність, структурна конструкція та оптимізація, контроль та послідовність процесів та ефективність вилучення світла. Вибір правильного матеріалу носія пластини епітакси має вирішальне значення, а покриття його тонкою плівкою карбіду Tantalum (TAC) (TAC покриття) забезпечує додаткові переваги.


Вибираючи матеріал для епітаксійної пластини, необхідно враховувати кілька ключових факторів:


● Стійкість до температури та хімічна стабільність: процеси світлодіодної епітаксії включають високі температури та можуть включати використання хімікатів. Тому необхідно вибирати матеріали з хорошою термостійкістю та хімічною стабільністю, щоб забезпечити стабільність носія у високотемпературних та хімічних середовищах.

● поверхнева площина та опір зносу: Поверхня носія пластини епітакси повинна мати хорошу площину, щоб забезпечити рівномірний контакт та стабільний ріст епітакси. Крім того, стійкість до зносу важлива для запобігання пошкодження поверхні та стирання.

● Теплопровідність: Вибір матеріалу з хорошою теплопровідністю допомагає ефективно розсіювати тепло, підтримуючи стабільну температуру росту для шару епітакси та покращуючи стабільність та послідовність процесу.


У цьому відношенні покриття епітаксійної вафельної пластини TaC має такі переваги:


● Стійкість до високих температур: покриття TaC демонструє чудову високотемпературну стабільність, дозволяючи йому зберігати свою структуру та продуктивність під час процесів високотемпературної епітаксії та забезпечуючи чудову термостійкість.

● Хімічна стійкість: Покриття TaC стійке до корозії, викликаної звичайними хімічними речовинами та атмосферою, захищаючи носій від хімічної деградації та збільшуючи його довговічність.

● Твердість і зносостійкість: TAC покриття має високу твердість і стійкість до зносу, зміцнюючи поверхню епітакси -вафельного носія, зменшуючи пошкодження та знос, і продовжує його термін експлуатації.

● Теплопровідність: покриття TaC демонструє хорошу теплопровідність, сприяючи розсіюванню тепла, зберігаючи стабільну температуру зростання епітаксійного шару та покращуючи стабільність і послідовність процесу.


Тому вибір епітаксійної пластини з покриттям TaC допомагає вирішити проблеми світлодіодної епітаксії, відповідаючи вимогам високотемпературного та хімічного середовища. Це покриття пропонує такі переваги, як високотемпературна стабільність, хімічна стабільність, твердість і зносостійкість, а також теплопровідність, сприяючи покращенню продуктивності, терміну служби та ефективності виробництва носія епітаксійної пластини.


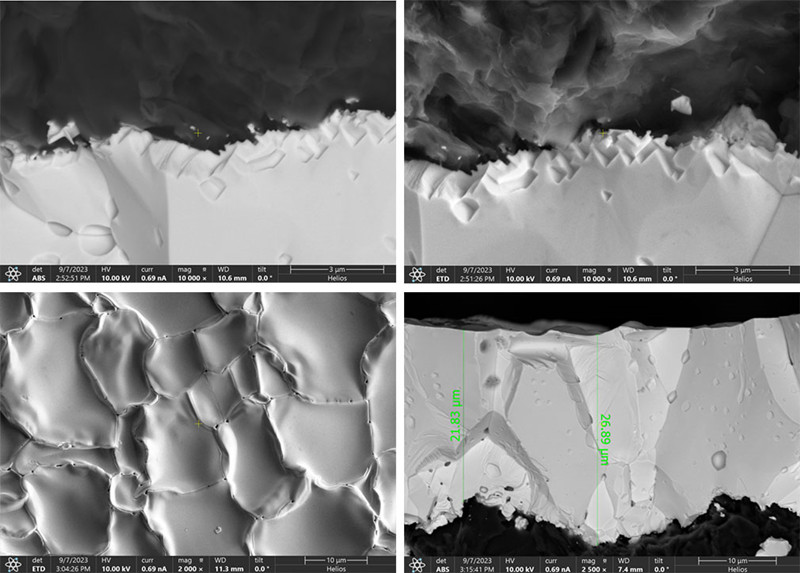

Основні фізичні властивості покриття TAC:


Фізичні властивості покриття TaC
Щільність покриття 14.3 (г/см³)
Питома випромінювальна здатність 0.3
Коефіцієнт теплового розширення 6,3*10-6
Твердість покриття TaC (HK) 2000 р.
опір 1 × 10-5Ом*см
Термостабільність <2500 ℃
Зміни розміру графіту -10~-20 мкм
Товщина покриття ≥20UM Типове значення (35UM ± 10um)


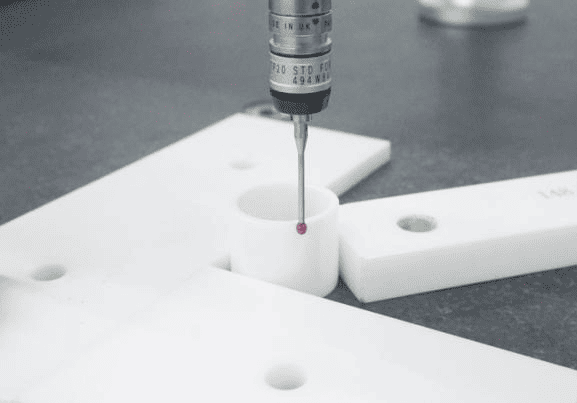

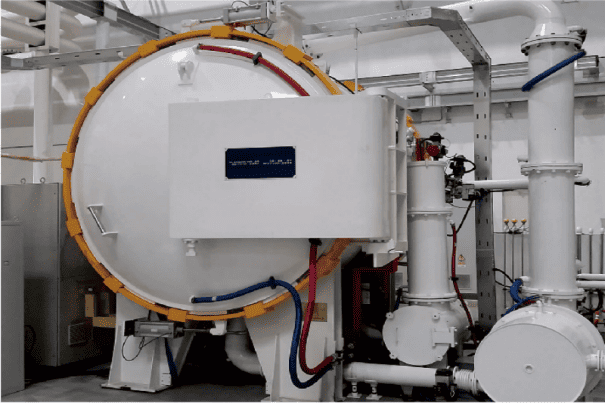

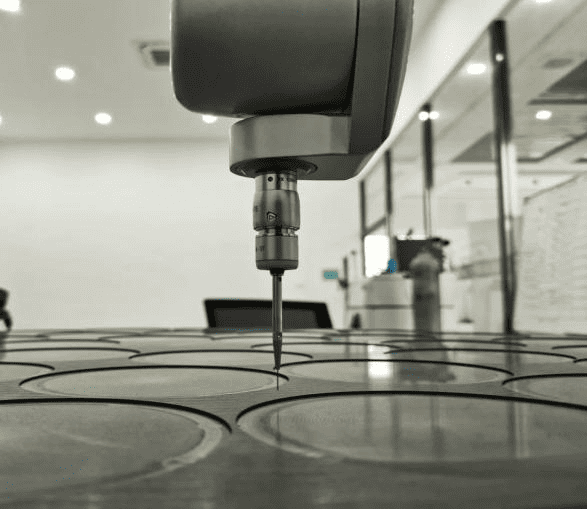

Це напівпровідникMocvd чутливий з покриттям TACВиробничий магазин

SiC Graphite substrateMOCVD Susceptor with TaC Coating testSilicon carbide ceramic processingSemiconductor process equipment

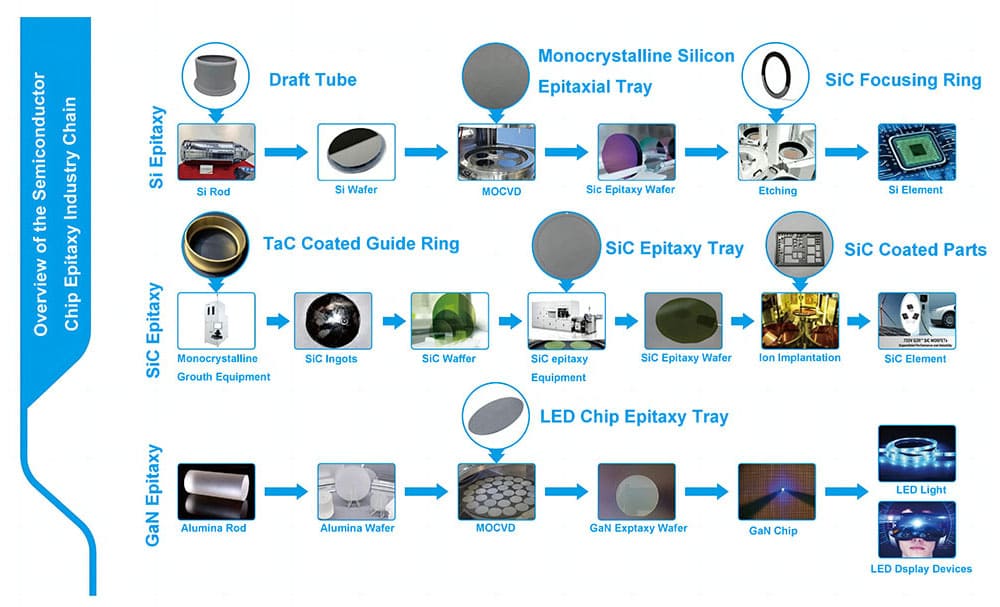

Огляд мережі індустрії епітаксії напівпровідникових мікросхем:
