WuYi TianYao New Material Tech.Co., Ltd., заснована в 2016 році, є провідним постачальником сучасних матеріалів для покриття для напівпровідникової промисловості. Наш засновник, колишній експерт з Інституту матеріалів Академії наук Китаю, заснував компанію з акцентом на розробку передових рішень для галузі.

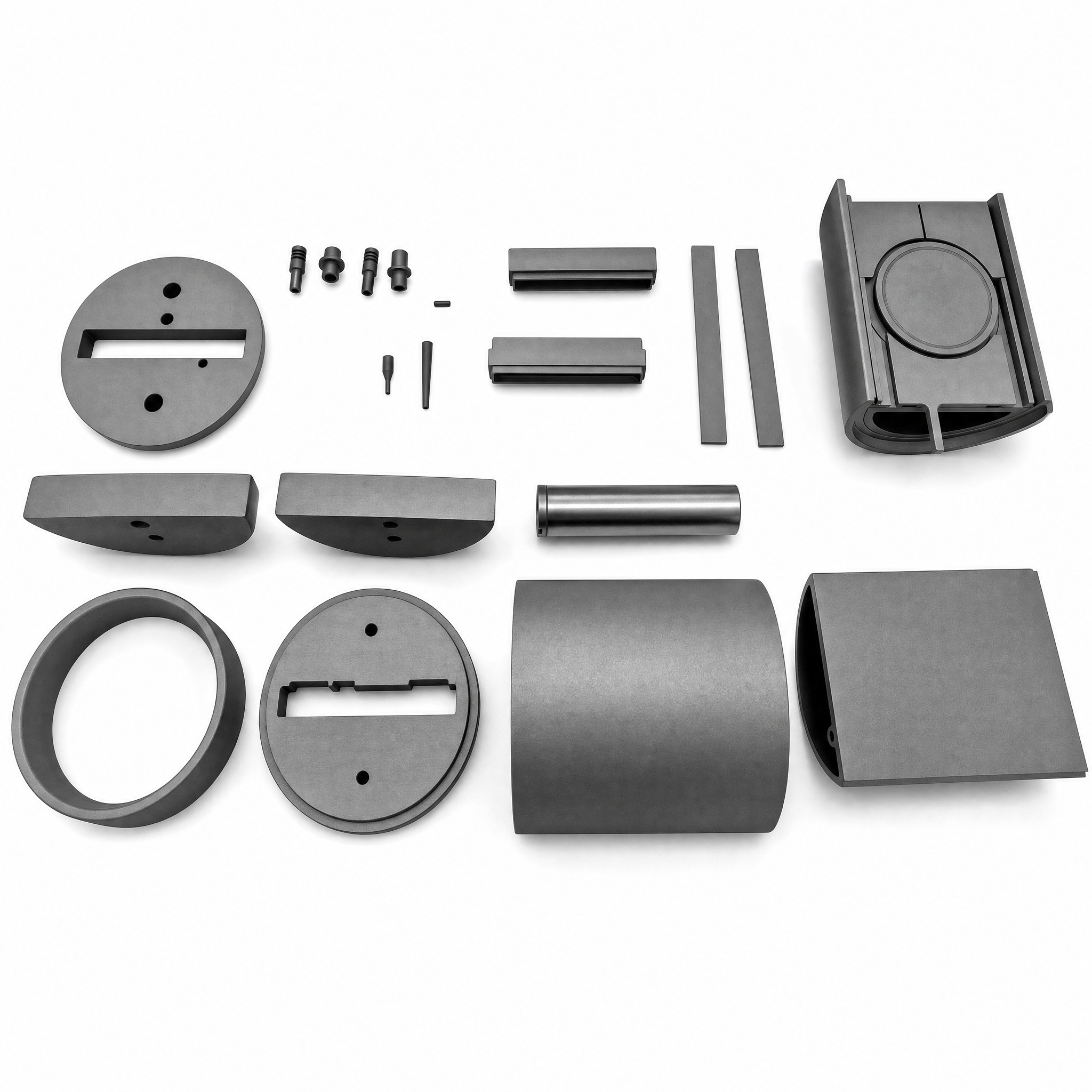

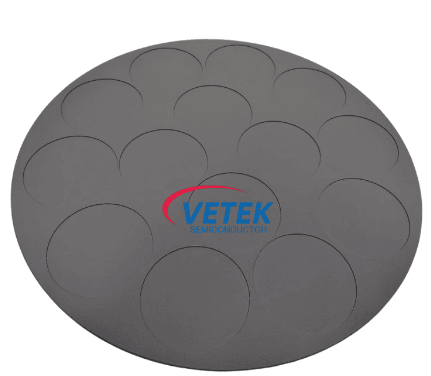

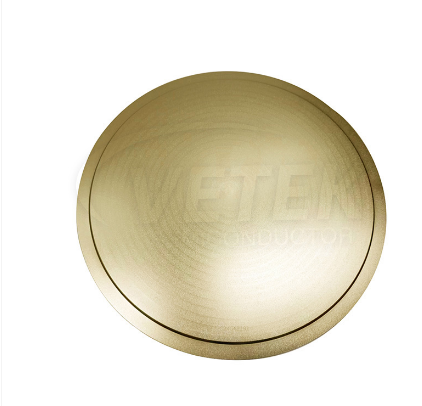

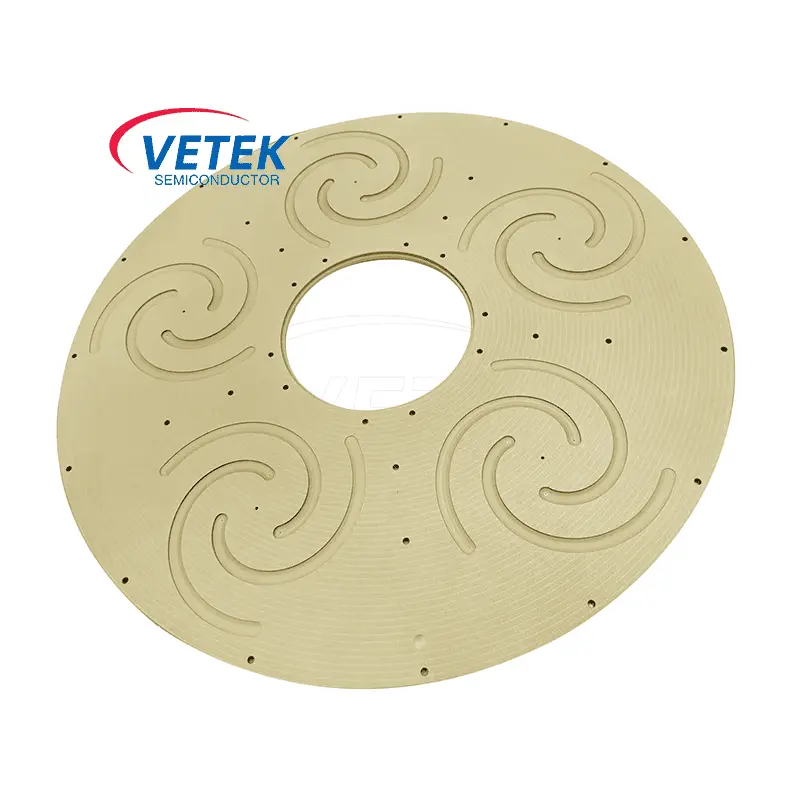

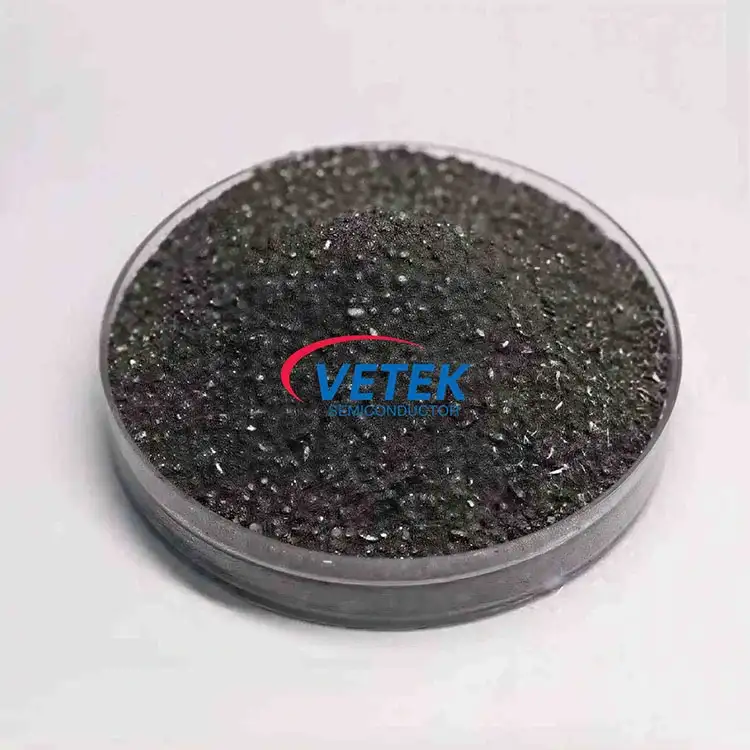

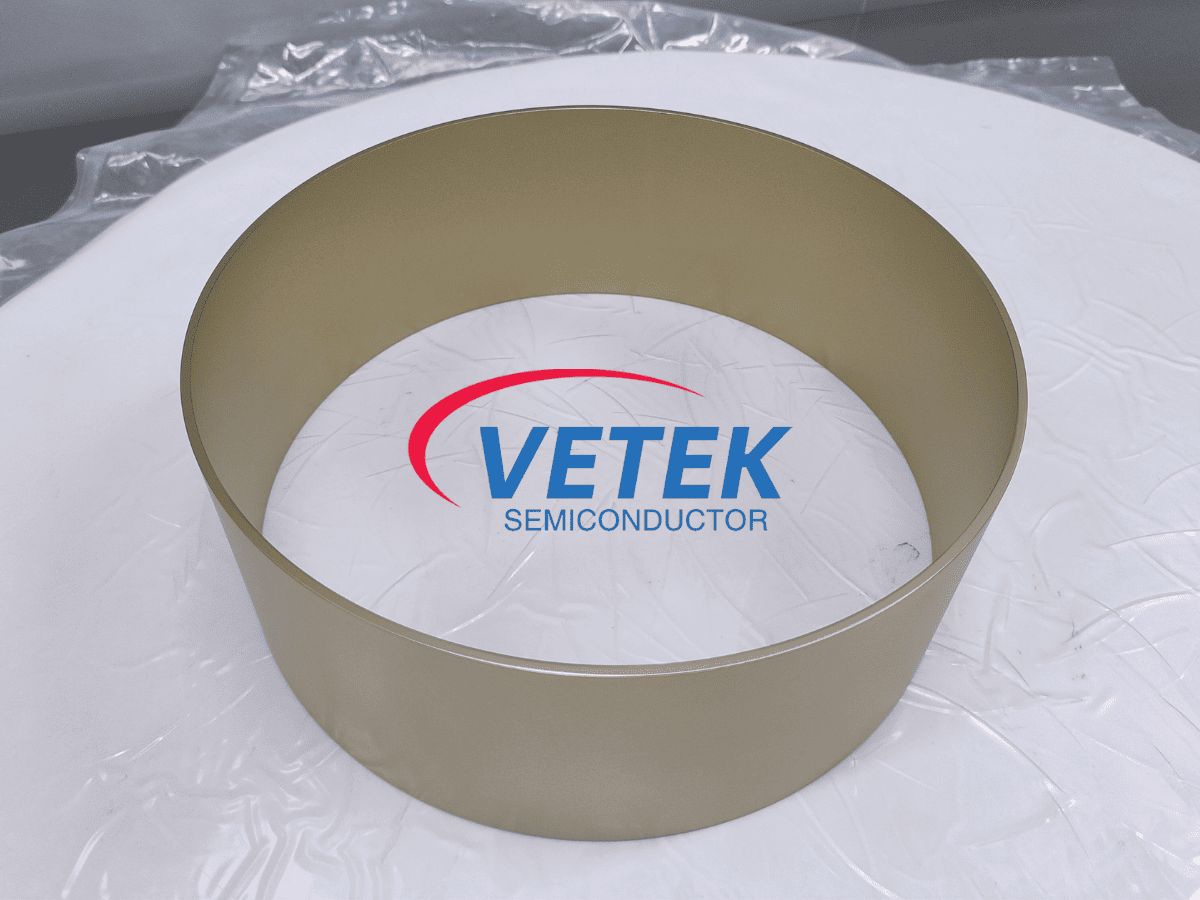

Наші основні пропозиції продуктів включаютьCVD покриття з карбіду кремнію (SiC)., покриття з карбіду танталу (TaC)., масовий SiC, порошки SiC і матеріали SiC високої чистоти. Основною продукцією є графітовий приймач із покриттям SiC, кільця для попереднього нагрівання, кільце для відхилення з покриттям TaC, деталі півмісяця тощо, чистота нижче 5 ppm, що може задовольнити вимоги замовника.
VeTek є професійним виробником і постачальником покриття з карбіду кремнію, покриття з карбіду танталу, спеціального графіту в Китаї. Ви можете бути впевнені, купуючи продукти на нашому заводі, і ми запропонуємо вам якісне післяпродажне обслуговування.
Наші послуги

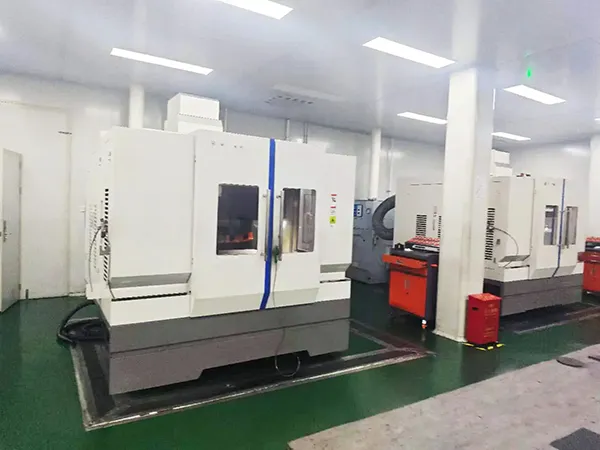

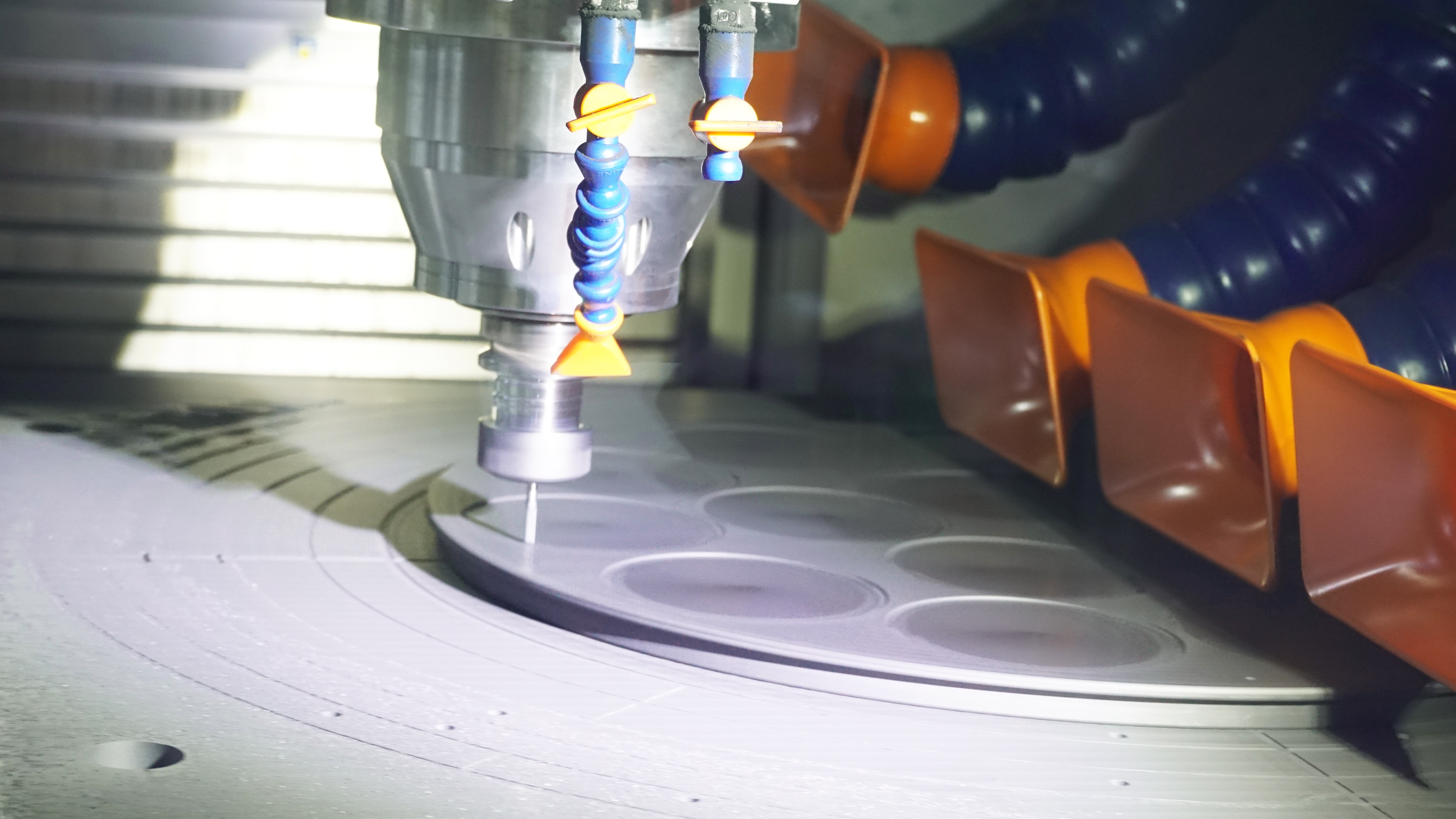

Обробка з ЧПУ

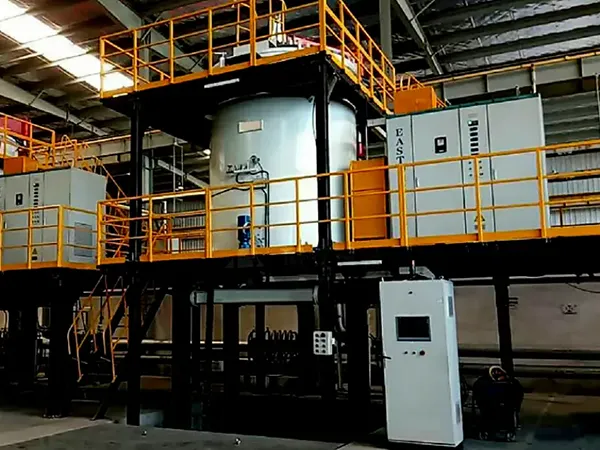

Спікання матеріалу

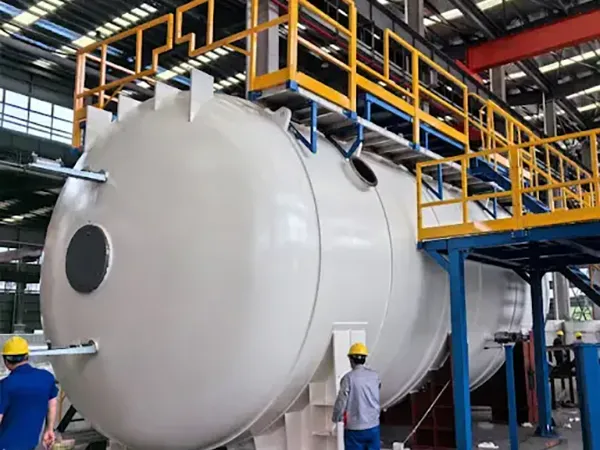

Очищення матеріалу

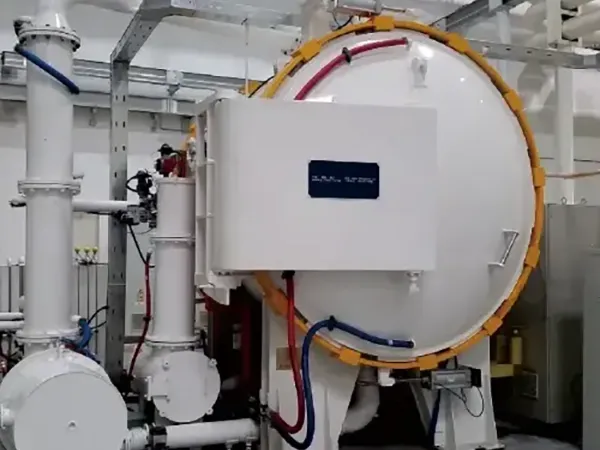

CVD покриття

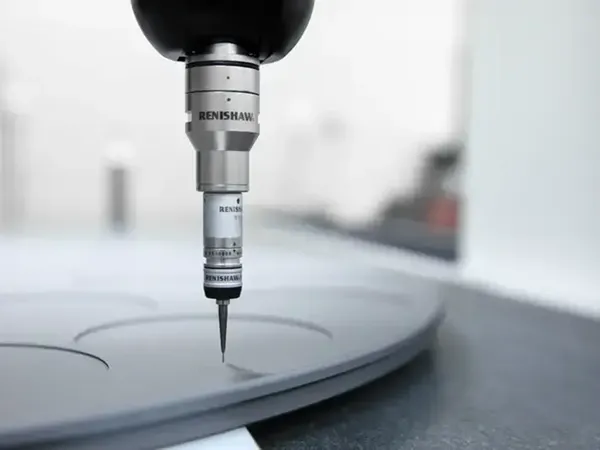

Тестування матеріалу
Наші переваги
Сучасні матеріали змінюють майбутнє. Прагне бути провідним інноватором напівпровідникових матеріалів у всьому світі.
Сучасне обладнання та можливості тестування
Ми керуємо 12 передовими виробничими лініями з понад 80 наборами провідного в галузі CVD та інспекційного обладнання для забезпечення стабільного масового виробництва та суворого контролю якості.
Подвійні науково-дослідні центри та глибока експертиза
Наші подвійні науково-дослідні платформи, засновані колишнім професором CAS із понад 30% річних інвестицій у науково-дослідні розробки, успішно долають розрив між дослідженнями базових механізмів і промисловим масштабуванням.
Стратегічне визнання галузі
Як визнане підприємство-провідник у ланцюжку індустрії інтегральних схем, VeTek Semiconductor отримала стратегічні капітальні інвестиції від багатьох провідних лідерів напівпровідників.
Рішення високої чистоти та високого бар’єру
Ми постачаємо високочисті термостійкі CVD-покриття та компоненти, які ефективно подовжують термін служби та оптимізують виробничі витрати для глобальних напівпровідникових і фотоелектричних клієнтів.
ПРЕДСТАВЛЕННЯ ФАБРИКИ
VeTek Semiconductor керує двома центрами досліджень і розробок, об’єднуючи науково-дослідні та виробничі можливості. На даний момент має 2 виробничі бази, 12 виробничих ліній, понад 150 співробітників, R & D займає більше 30%, наша команда зосереджена на технологіях, виробництві, продажах і управлінні операціями, і має сильну комплексну здатність. Макет продукту в основному використовується в світлодіодах, інтегральних схемах IC, напівпровідниках третього покоління, фотоелектричній та інших галузях промисловості.

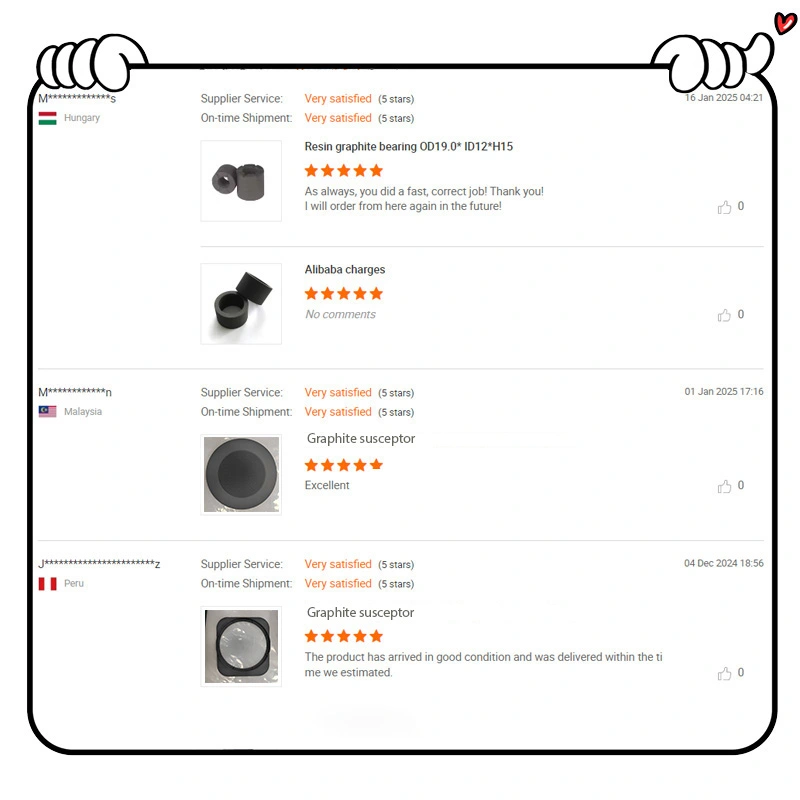

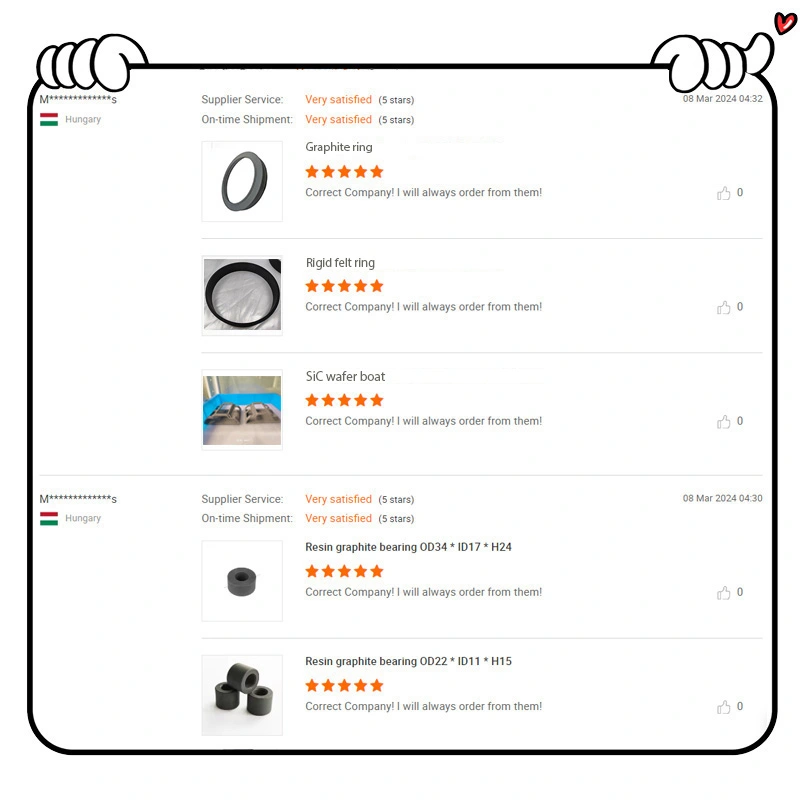

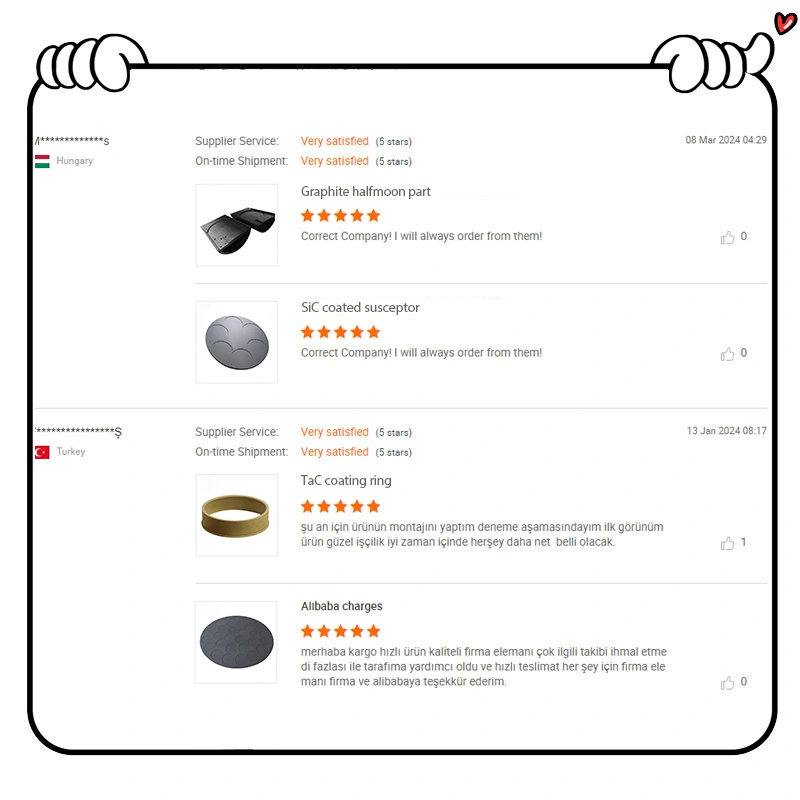

ЩО КАЖУТЬ НАШІ КЛІЄНТИ

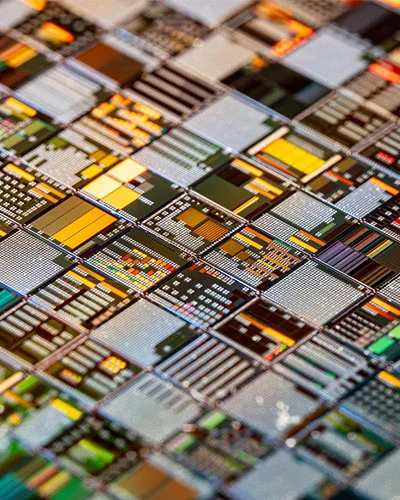

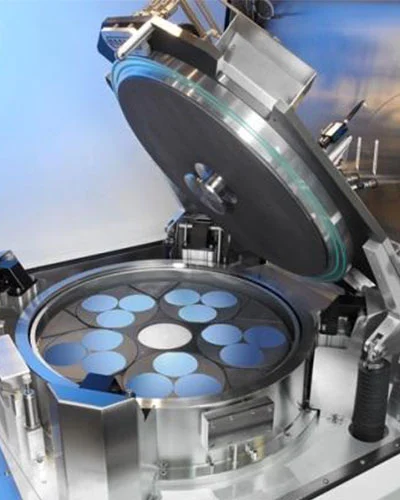

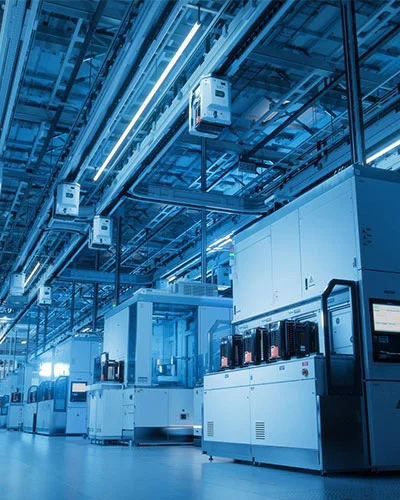

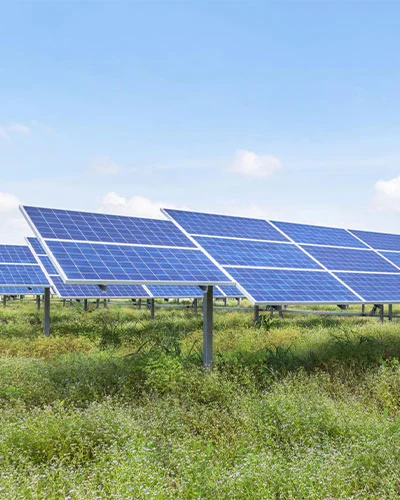

СФЕРА ЗАСТОСУВАННЯ
FAQ
Q1: Чи можна повністю адаптувати ваші покриття та тверді компоненти до наших креслень?
Відповідь: Так, абсолютне налаштування є нашою основною перевагою. Ми забезпечуємо наскрізну спеціальну обробку на основі ваших точних креслень, вибираємо найбільш підходящі підкладки та поєднуємо їх із високорівномірними покриттями CVD SiC або TaC, щоб ідеально відповідати вашому напівпровідниковому обладнанню.
Q2: Як ви гарантуєте високу чистоту, необхідну для напівпровідникових матеріалів?
A: Ми впроваджуємо сувору перевірку сировини та передові процеси високотемпературного очищення. Усі елементи аналізуються за допомогою професійного випробувального обладнання, такого як ICP-OES і GDMS, щоб переконатися, що наші покриття та графітові компоненти відповідають стандартам ультрачистої промисловості чіпів без часток.
Q3: Яка система управління якістю та галузеві сертифікати у вас є?
A: Наше виробниче підприємство працює в суворій відповідності до системи управління якістю ISO9001. Від механічної обробки підкладки до остаточного процесу хімічного осадження з парової фази (CVD), кожен етап проходить сувору перевірку розмірів і точності поверхні перед відправленням.
Q4: Чи підтримуєте ви тестування зразків перед розміщенням масових замовлень і який процес?
Відповідь: Так, ми вітаємо оцінку зразків для користувальницьких приймачів, вафельних човників або фіктивних пластин. Ви можете надати свої конкретні робочі параметри або моделі обладнання (наприклад, LPE, Aixtron або ASM), і ми доставимо пробний зразок, щоб переконатися, що він відповідає вашим вимогам до тепла та процесу.
Q5: Який ваш типовий час виробництва для стандартних і індивідуальних продуктів?
A: Для стандартних конфігурацій або доступного інвентарю ми відправляємо негайно. Для виробів на замовлення, які вимагають точної механічної обробки та обробки покриттів CVD, терміни виконання зазвичай коливаються від 3 до 6 тижнів залежно від складності конструкції та обсягу партії.
Q6: Яку післяпродажну технічну підтримку ви надаєте міжнародним клієнтам?
A: Ми пропонуємо цілодобову онлайнову технічну консультацію, яка допоможе оптимізувати теплові поля та термін служби компонентів. Якщо під час інтеграції процесу виникнуть будь-які робочі проблеми або коливання концентрації, наші інженери-дослідники працюватимуть з вами віддалено, щоб надати швидкі та практичні рішення.
5 вересня 2025 року клієнт із Польщі відвідав фабрику VETEK, щоб дізнатися про наші передові технології та інноваційні процеси у виробництві виробів з вуглецевого волокна.
У світі виробництва напівпровідників з високими ставками, де точність і екстремальні умови співіснують, фокусні кільця з карбіду кремнію (SiC) незамінні. Ці компоненти, відомі своєю винятковою термостійкістю, хімічною стабільністю та механічною міцністю, мають вирішальне значення для передових процесів плазмового травлення.

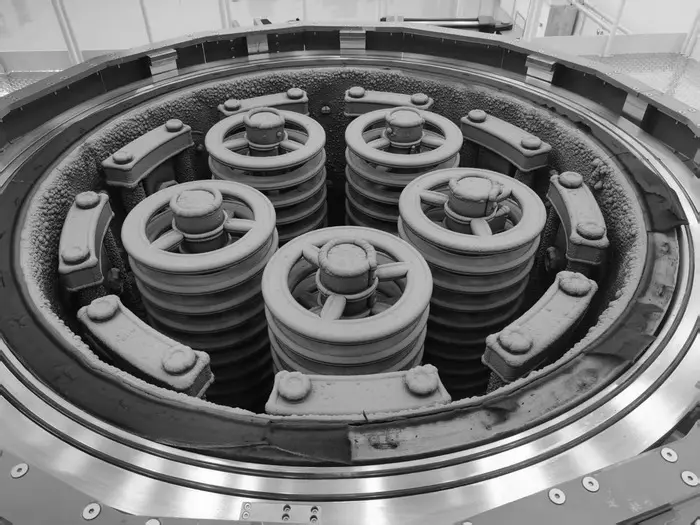

Секрет їх високої продуктивності полягає в технології Solid CVD (Chemical Vapor Deposition). Сьогодні ми перенесемо вас за лаштунки, щоб дослідити суворий шлях виробництва — від необробленої графітової підкладки до високоточного «невидимого героя» фабрики.
У 2025 році європейська напівпровідникова промисловість знову зустрінеться на найбільшій виставці напівпровідників SEMICON Europa в Мюнхені з 18 по 21 листопада.
