Що таке півмісяць у реакційній камері LPE?

У системах епітаксії з карбіду кремнію (SiC) багато ключових компонентів реактора залишаються незнайомими за межами галузі виробництва напівпровідників. Одним із цих компонентів є «півмісяць», структурна частина на основі графіту, яка зазвичай використовується в реакційних камерах LPE.

Хоча Halfmoon сам по собі не є носієм пластин, він відіграє важливу роль у підтримці стабільності реактора під час високотемпературних процесів епітаксійного росту. У міру того як виробництво напівпровідників SiC рухається в напрямку більших пластин і суворішого контролю процесу, конструкція та якість матеріалів внутрішніх компонентів реактора стають все більш важливими.

Розуміння реакційної камери LPE

Рідкофазна епітаксія (LPE) — це метод вирощування кристалів, який використовується у виробництві напівпровідників. У системах епітаксії SiC реакційна камера працює в надзвичайно складних умовах, включаючи:

• Високі температури
• Реакційноздатні технологічні гази
• Довгі термічні цикли
• Суворий контроль забруднення
• Вимоги до стабільного потоку газу

Сучасні системи SiC епітаксії, такі як LPE реактори, значною мірою покладаються на стабільні структури теплового поля та керування потоком газу всередині реакційної камери. Навіть невеликі коливання розподілу температури або однорідності газового потоку можуть безпосередньо впливати на якість епітаксійного шару та консистенцію пластини.

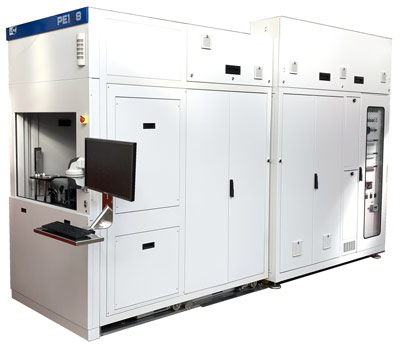

LPE PE1O6 SiC епітаксійний реактор, горизонтальна система з гарячою стінкою, яка використовується для вдосконаленого вирощування пластин SiC.

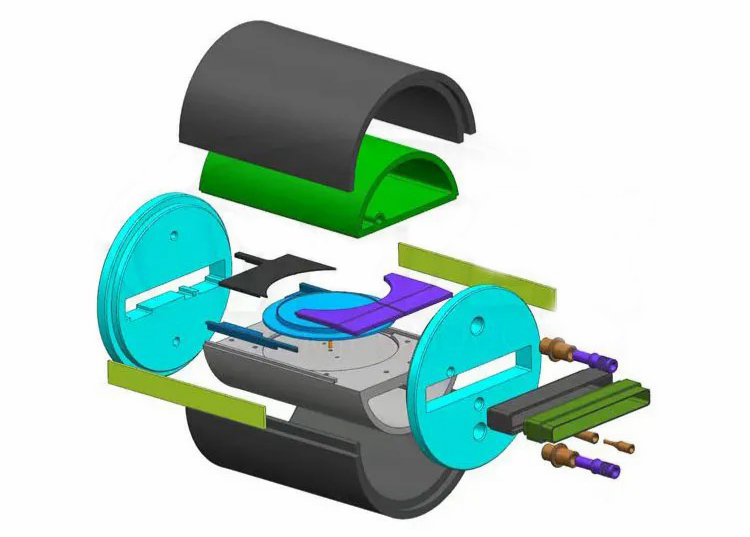

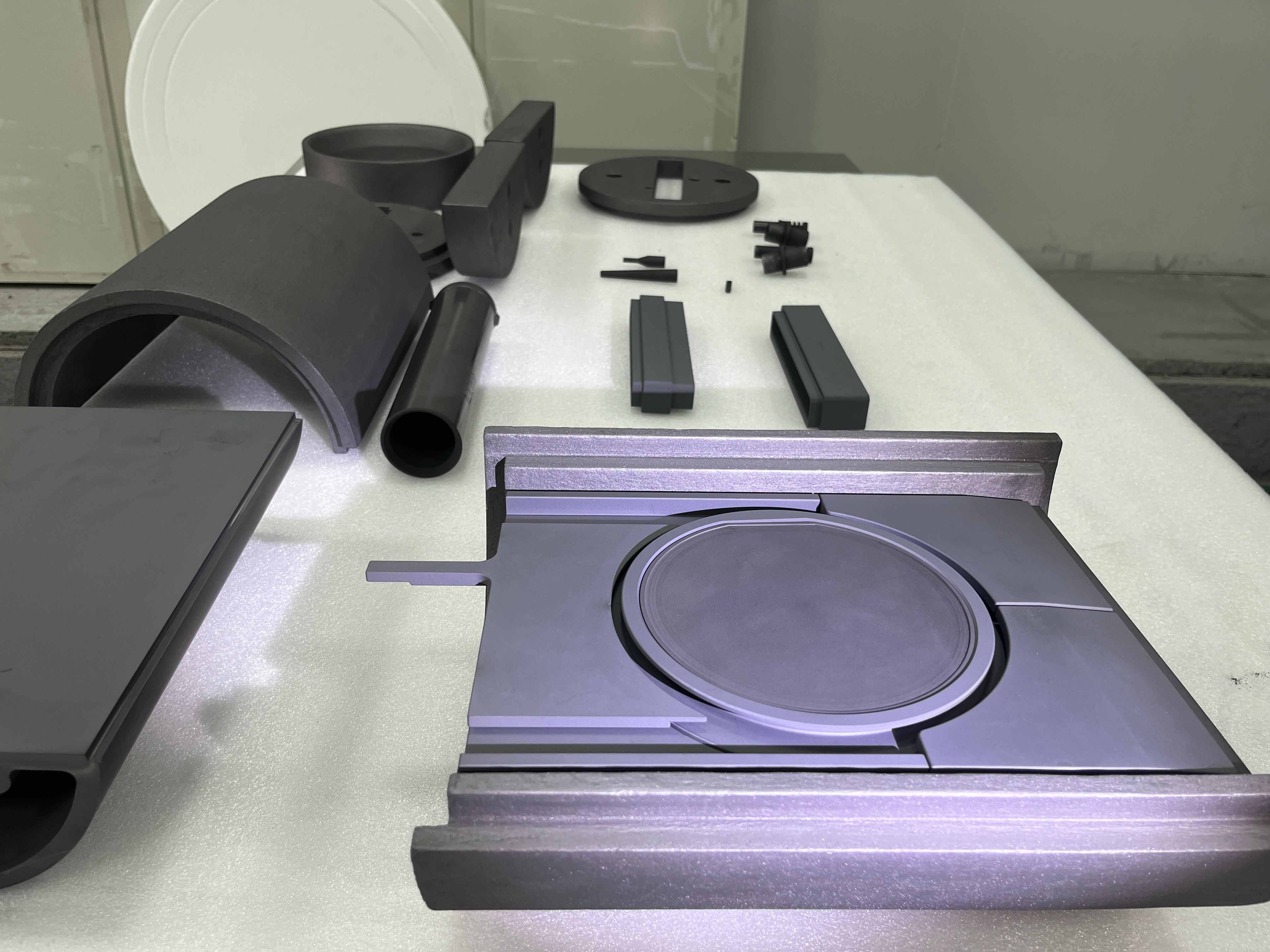

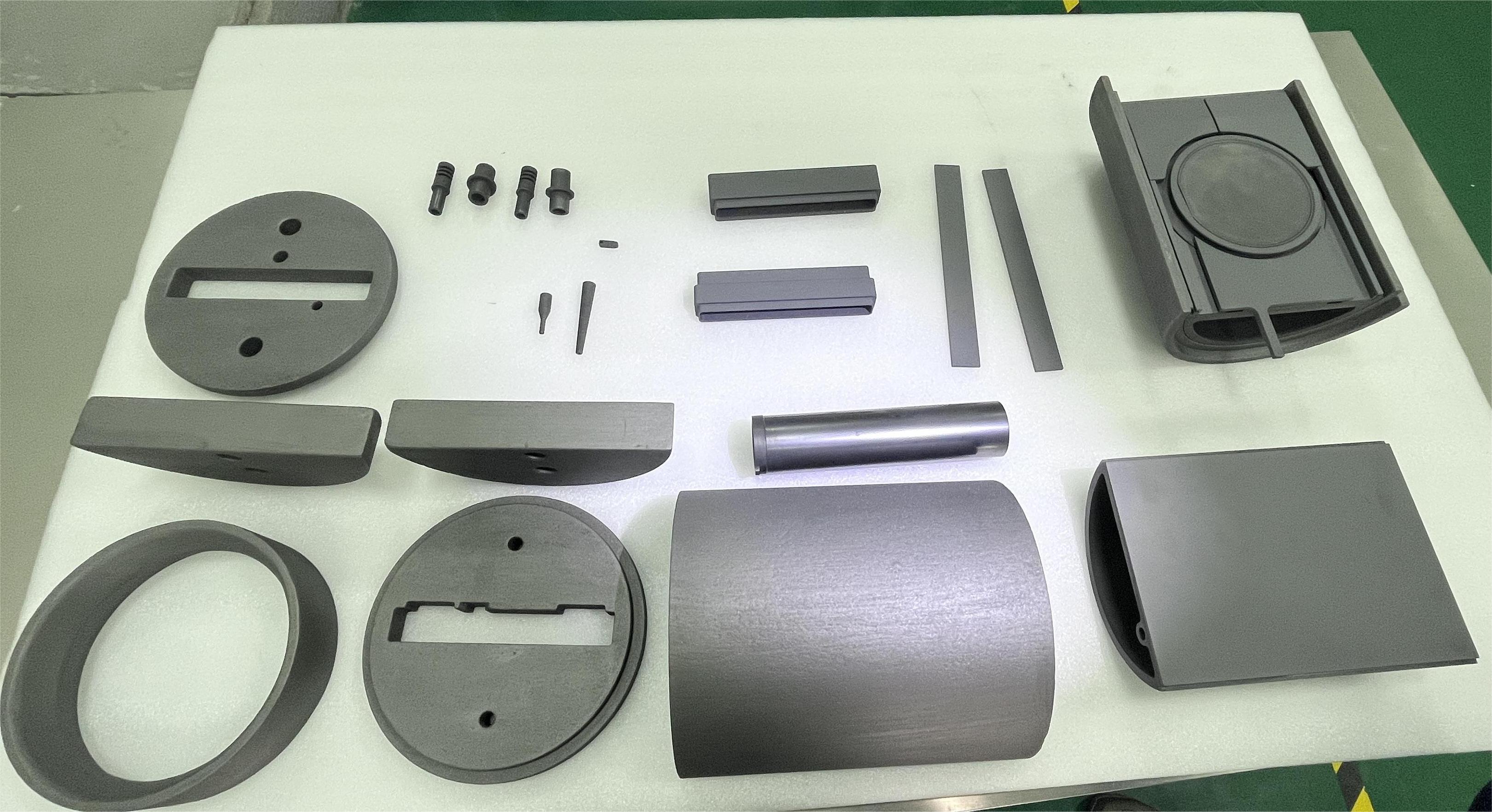

Усередині камери кілька компонентів на основі графіту працюють разом, створюючи контрольоване теплове та хімічне середовище для епітаксійного росту. Півмісяць є одним із таких опорних структурних компонентів.

Чому це називається «Півмісяць»?

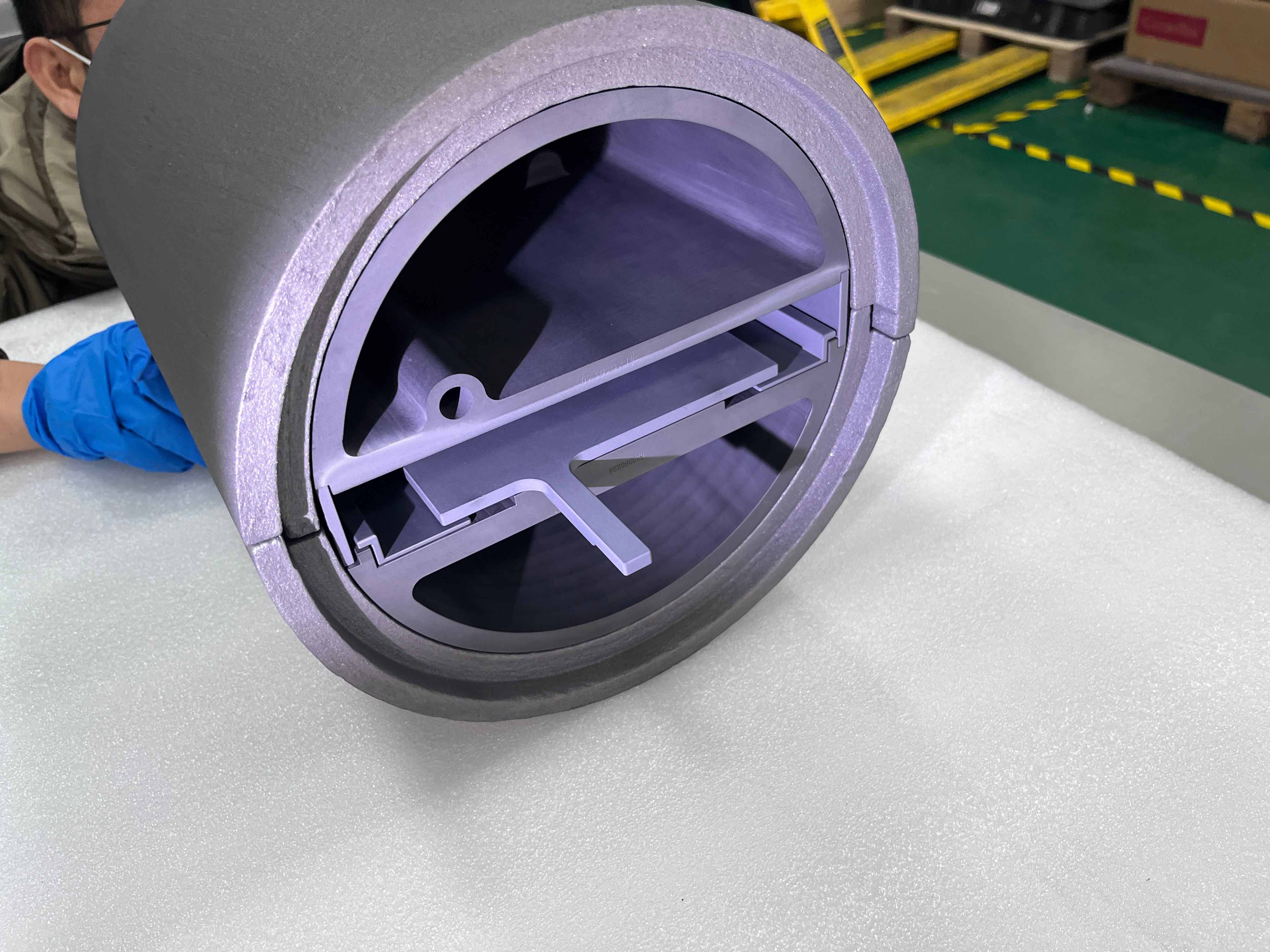

Свою назву деталь отримала в основному через форму. У багатьох реакторах LPE компонент виглядає схожим на структуру півкола або півмісяця, якщо він встановлений навколо області гарячої зони.

Різні виробники обладнання використовують дещо різні конструкції. Деякі частини Halfmoon товщі, деякі містять додаткові опорні конструкції, а деякі безпосередньо з’єднані з обертовими вузлами всередині камери.

У реальних реакторних системах геометрія зазвичай оптимізується разом із тепловим полем і розташуванням камери, а не за єдиним універсальним стандартом.

Функції компонента Halfmoon

Хоча конструкції реакторів відрізняються, компоненти Halfmoon зазвичай виконують кілька важливих функцій.

1. Опорні конструкції реактора

Усередині епітаксійного реактора багато графітових частин постійно розширюються та стискаються під час циклів нагрівання. Через це механічна стабільність внутрішніх опорних компонентів стає важливою під час тривалого виробництва.

У деяких конструкціях реакторів Halfmoon допомагає підтримувати взаємне розташування сусідніх структур камери в умовах експлуатації при високій температурі. Навіть незначна деформація може вплинути на центрування камери або повторюваність процесу.

2. Допомога в стабільності потоку газу

Поведінка газового потоку всередині SiC реактора складніша, ніж здається зовні. При високій температурі навіть відносно невеликі структурні зміни всередині камери можуть змінити місцеві умови потоку.

Залежно від платформи реактора, Halfmoon може опосередковано впливати на те, як технологічні гази рухаються навколо області гарячої зони. Це одна з причин, чому внутрішню геометрію камери часто ретельно оптимізують під час розробки реактора.

3. Координація теплового поля

Сучасні системи епітаксії вимагають ретельно контрольованих температурних градієнтів. Розташування графітових компонентів усередині камери впливає на розподіл тепла та теплову ефективність.

Компоненти Halfmoon можуть опосередковано впливати на:

• Відображення тепла
• Тепловий баланс
• Місцева температурна стабільність
• Ефективність теплового екранування

Це стає все більш важливим для обробки великих пластин.

4. Підтримка механічних систем обертання

Деякі системи LPE використовують обертові вузли для покращення однорідності осадження під час епітаксійного росту. У цих конфігураціях нижній півмісяць може бути інтегрований із сусідніми обертовими або опорними конструкціями всередині камери.

Механічні вимоги можуть стати досить вимогливими, оскільки реактор повинен безперервно працювати як за високої температури, так і за умов хімічної реакції.

Чому графіт все ще широко використовується в реакторних системах

Навіть сьогодні графіт залишається одним із найбільш практичних матеріалів для напівпровідникових теплових систем. Він відносно легкий, його можна обробити у складні форми та зберігає стабільні властивості при температурах, за яких багато металів руйнуються.

Для виробників реакторів ще однією перевагою є те, що графіт добре реагує на точну механічну обробку, що важливо для компонентів, встановлених у вузьких камерних просторах.

У той же час чистий графіт також має обмеження. Під час тривалого впливу реактивних технологічних газів і багаторазових термічних циклів поверхня може поступово руйнуватися або утворювати частки. Через це графітові структури з покриттям зараз широко використовуються в сучасних системах епітаксії SiC.

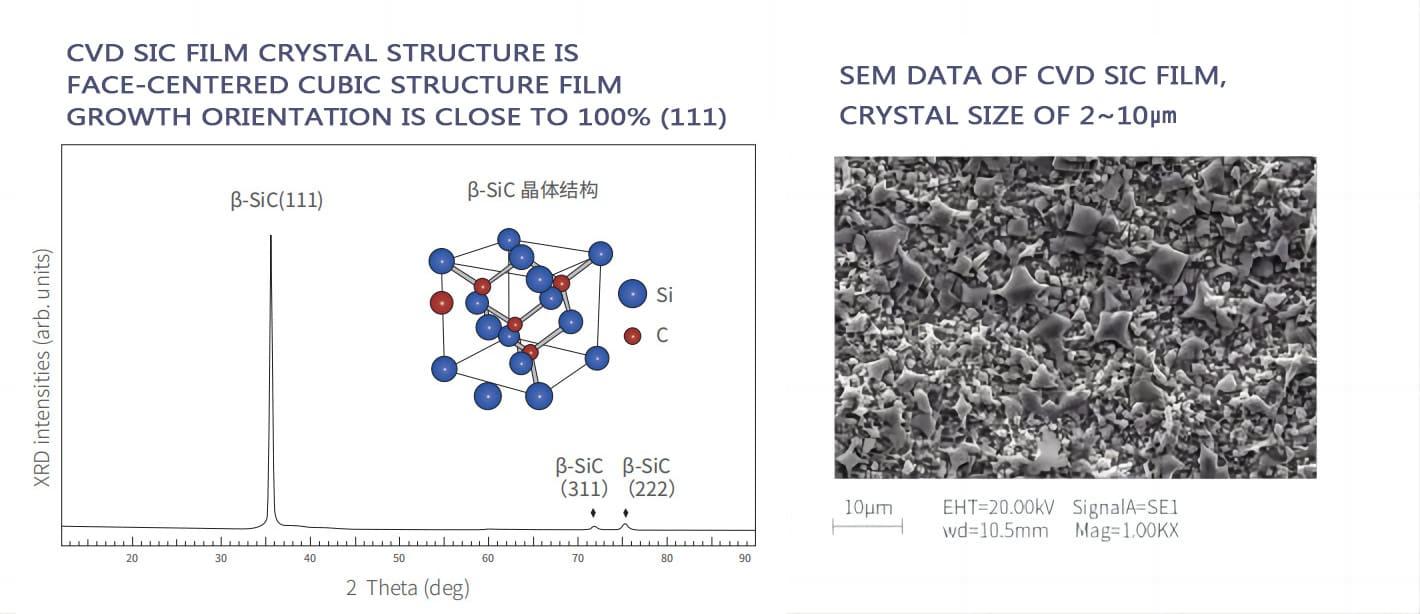

Роль CVD покриття SiC

Покриття CVD SiC (Chemical Vapor Deposition Silicon Carbide) широко використовується на графітових компонентах реакторів у системах епітаксії SiC.

Покриття утворює щільний захисний шар на поверхні графіту, допомагаючи покращити:

• Стійкість до корозії
• Чистота поверхні
• Зносостійкість
• Тепловий удар
• Стабільність процесу

Графітові компоненти з SiC-покриттям зараз зазвичай зустрічаються в:

• Сусцептори
• Вафельні носії
• Вкладиші камери
• Компоненти газового потоку
• Збірки півмісяця

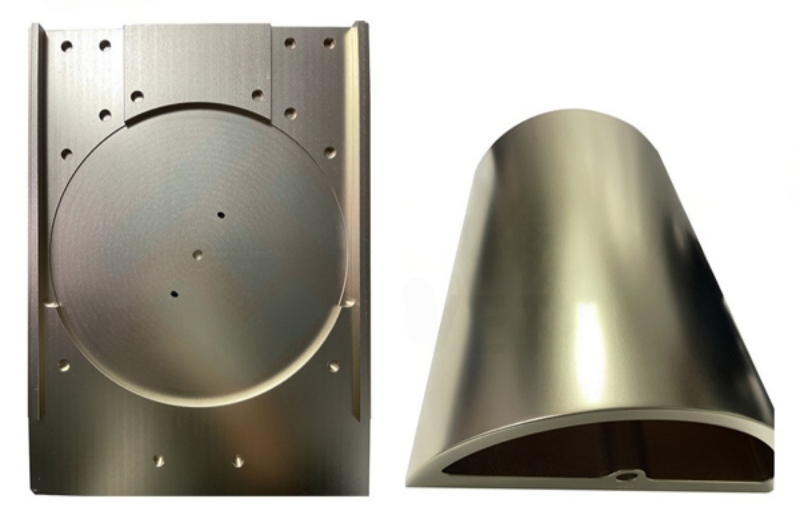

Чому все більше компаній вивчають покриття TaC

Останніми роками покриття TaC почало привертати більше уваги в передових застосуваннях напівпровідникового теплового поля, особливо у високотемпературних процесах SiC.

Однією з причин є те, що деякі системи вирощування кристалів наступного покоління працюють в умовах, коли звичайні матеріали для покриття можуть піддаватися більшому термічному та хімічному стресу протягом тривалих технологічних циклів.

Порівняно з традиційними покриттями SiC, TaC, як правило, демонструє більшу хімічну стабільність при надзвичайно високих температурах. Через це дослідники та виробники обладнання продовжують оцінювати його потенціал для майбутніх систем високотемпературних реакторів.

Теплоізоляційні матеріали навколо реактора

Окрім конструкційних графітових частин, теплоізоляційні матеріали також сильно впливають на продуктивність реактора.

У напівпровідникових системах часто використовуються:

• М'який графітовий фетр
• Жорсткий графітовий фетр
• Вуглецевий фетр на основі PAN
• Вуглецеві композитні ізоляційні матеріали

Ці матеріали допомагають зменшити втрати тепла та підтримувати стабільний розподіл температури під час тривалих циклів росту.

Зростаючі вимоги до сучасної епітаксії SiC

У міру того як індустрія SiC рухається до 200-мм пластинчастих платформ, внутрішні компоненти реактора стикаються з дедалі суворішими вимогами до термічної стабільності, точності розмірів і контролю забруднення.

Швидкий розвиток електромобілів, систем відновлюваної енергії та високочастотної силової електроніки прискорює попит на пластини SiC.

Оскільки розміри пластин збільшуються з 4-дюймових до 6-дюймових і 8-дюймових платформ, компоненти реактора повинні відповідати суворішим вимогам щодо:

• Точність розмірів
• Рівномірність покриття
• Термостабільність
• Контроль чистоти
• Механічна надійність

Навіть допоміжні компоненти камери, такі як вузли Halfmoon, стають все більш технічно вимогливими.

Висновок

Halfmoon може здатися відносно простою графітовою структурою всередині реакційної камери LPE, але вона сприяє декільком важливим аспектам роботи реактора, включаючи термічну стабільність, координацію газового потоку та механічну підтримку.

Його еволюція також відображає ширші тенденції у виробництві напівпровідників: вищі температури, чистіші процеси, більші пластини та більш прогресивна інженерія матеріалів.

Оскільки технологія епітаксії SiC продовжує розвиватися, компоненти реактора та технології покриття, ймовірно, стануть ще більш спеціалізованими та керованими продуктивністю.
