Компоненти Aixtron G10: ключові частини для високоефективної епітаксії SiC

Технологія карбіду кремнію (SiC) продовжує рухатися до більших пластин і більшої продуктивності. Це означає, що передові системи епітаксії, такі як платформа Aixtron G10, стають все більш важливими у виробництві напівпровідників третього покоління.

Порівняно зі старими реакторами системи Aixtron G10 потребують суворішого контролю над тепловими полями, стабільністю газового потоку, забрудненням частинками та терміном служби деталей. Кожен внутрішній компонент реактора безпосередньо впливає на якість епітаксійного росту, однорідність пластини та стабільність виробництва.

У цій статті ви ознайомитеся з основними компонентами Aixtron G10, які використовуються в системах епітаксії SiC. Ми пояснимо, чим вони займаються, які матеріали їм потрібні та чому вони важливі для обробки високотемпературних напівпровідників.

Що таке компоненти Aixtron G10?

Компоненти Aixtron G10 — це ключові внутрішні частини реактора, розташовані в камері епітаксії SiC. Разом вони допомагають підтримувати стабільні температурні умови, оптимізувати розподіл газу, підтримувати обертання пластин і зменшувати забруднення під час високотемпературного епітаксійного росту.

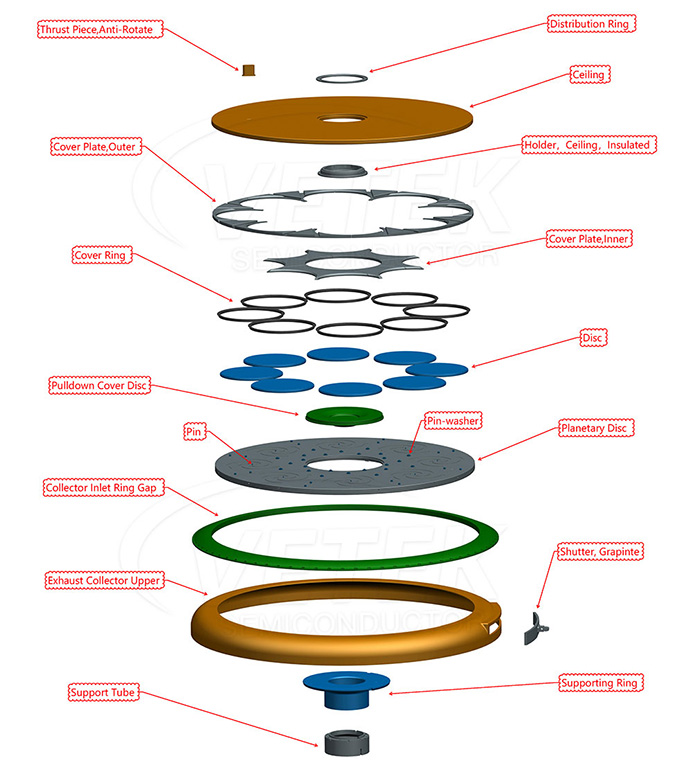

Типові частини, які ви знайдете в реакторі Aixtron G10, включають:

• стеля
• Розподільне кільце
• Кільце кришки
• Накривки
• Планетарний диск
• Витягувальний захисний диск
• Витяжний колектор
• Опорне кільце
• Опорна трубка
• Графітова шторка
• Штифт і шайба в зборі

Більшість цих деталей безперервно працюють при температурах вище 1500°C, піддаючись впливу корозійних технологічних газів, таких як силан і вуглеводні. Отже, продуктивність матеріалу є абсолютно критичною.

Ключові функціональні зони всередині реактора Aixtron G10

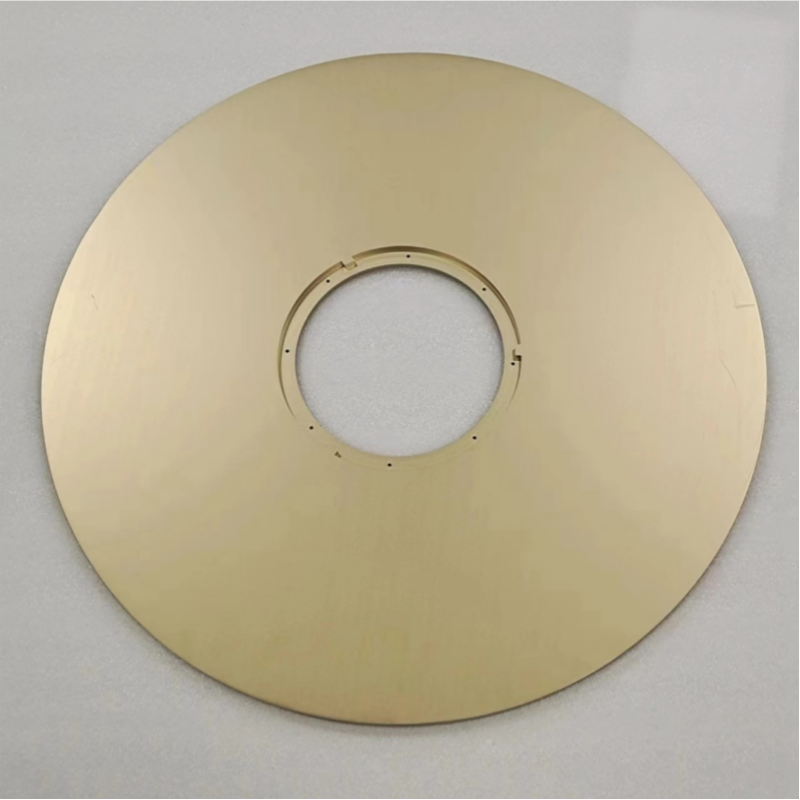

1. Компоненти стелі

Стеля є основною частиною теплового поля реактора. Це допомагає підтримувати стабільну температуру в камері, направляє потік газу та захищає верхні конструкції реактора від прямого нагрівання.

Хороші компоненти стелі повинні мати:

• Надійна термічна стабільність
• Низьке утворення частинок
• Сильна стійкість до корозії
• Рівномірна якість покриття
• Довгострокова стабільність розмірів

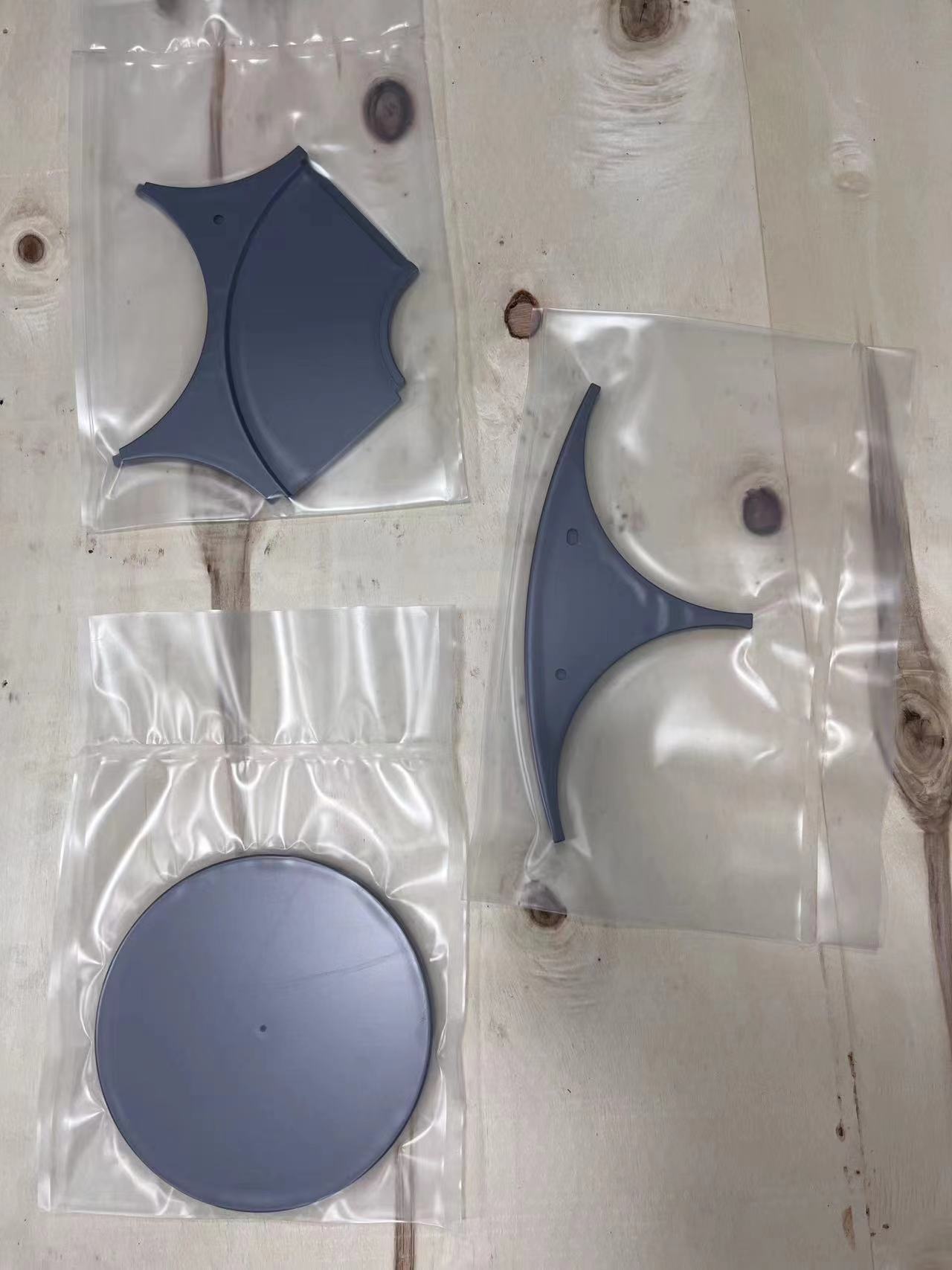

Графіт із покриттям CVD SiC є звичайним вибором, оскільки він забезпечує теплопровідність графіту та хімічну стійкість карбіду кремнію.

2. Розподільне кільце

Розподільне кільце контролює та направляє потік газу всередині камери. Рівномірний розподіл газу має важливе значення для досягнення сталої товщини епітаксійного шару на всіх пластинах.

Якщо потік газу погано контролюється, ви можете зіткнутися з:

• Варіація товщини
• Допінгові невідповідності
• Дефекти поверхні
• Менший вихід вафель

Ось чому висока точність обробки та рівномірне покриття так важливі для цієї деталі.

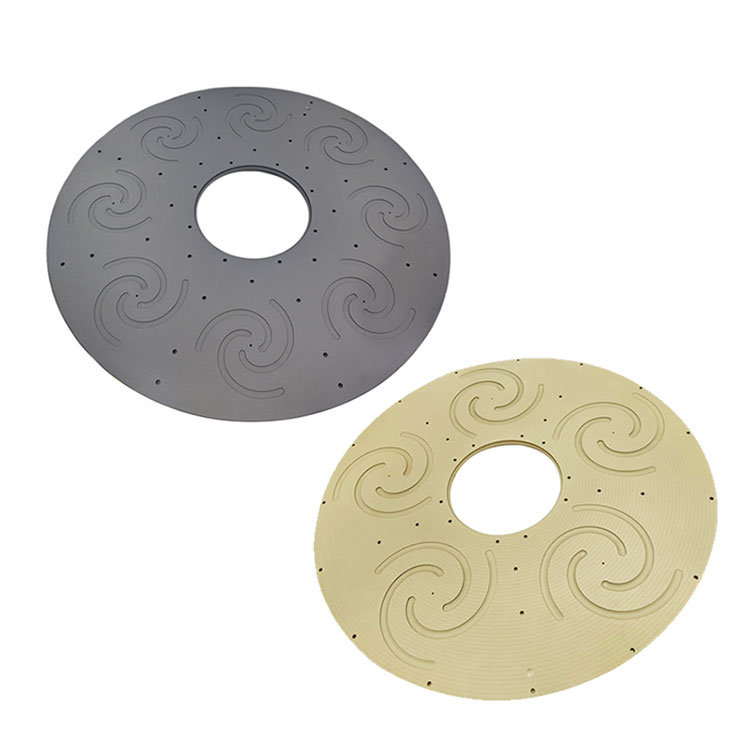

3. Система планетарного диска

Планетарний диск - це те, що обертає пластини під час епітаксіального росту. Плавне обертання покращує рівномірність температури та забезпечує однакову дію газу на всі пластини.

Для виробництва пластин SiC великого розміру планетарна система повинна підтримувати:

• Хороша рівнинність
• Низька термічна деформація
• Висока міцність конструкції
• Стабільна робота завдяки багаторазовому нагріванню та охолодженню

Сам диск зазвичай виготовляється з високочистого графіту з вдосконаленим покриттям CVD SiC.

4. Накривні кільця та накладки

Кільця кришки та пластини кришки захищають певні зони реактора та допомагають стабілізувати теплове поле.

Ці частини допомагають:

• Зменшити небажане відкладення
• Зведіть до мінімуму забруднення частинками
• Захист графітових конструкцій
• Збільште термін служби камери

Оскільки вони часто піддаються термічним циклам, міцне зчеплення покриття є обов’язковим.

5. Система вихлопного колектора

Вихлопний колектор керує потоком вихлопних газів і підтримує постійний тиск у камері.

Стабільний потік вихлопу призводить до:

• Краща повторюваність процесу
• Чистіше середовище камери
• Менше накопичення частинок
• Більші інтервали між техобслуговуванням

У вдосконалених системах епітаксії SiC деталі, пов’язані з вихлопними газами, також мають витримувати агресивні хімічні речовини та термічне навантаження.

Чому вибір матеріалу має значення в епітаксії SiC?

Епітаксія SiC є складним середовищем. Звичайні матеріали часто стикаються з такими проблемами, як:

• Відшарування покриття
• Графітова ерозія
• Термічний крекінг
• Генерація частинок
• Невеликий термін служби

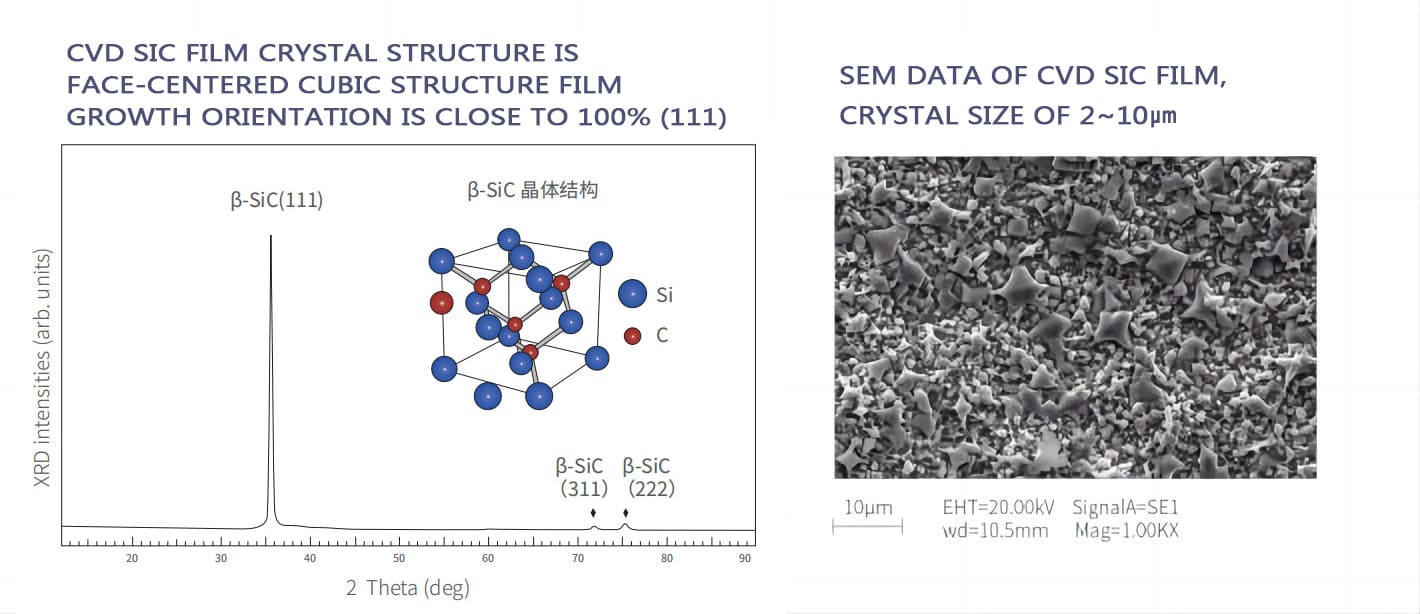

Щоб вирішити ці проблеми, передові напівпровідникові реактори звертаються до CVD SiC Coated Graphite. Покриття CVD SiC дає вам:

• Відмінна хімічна стійкість
• Висока чистота
• Чудова стійкість до термічного удару
• Низький ризик забруднення
• Тривалий термін експлуатації

На даний момент це один із найбільш широко використовуваних матеріалів для високоякісних частин епітаксійного реактора SiC.

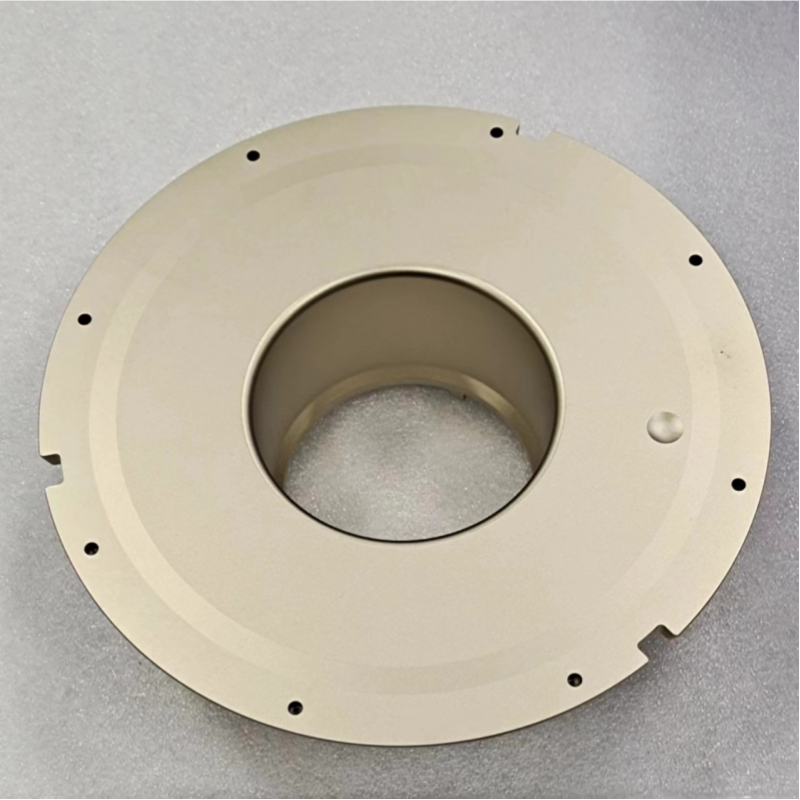

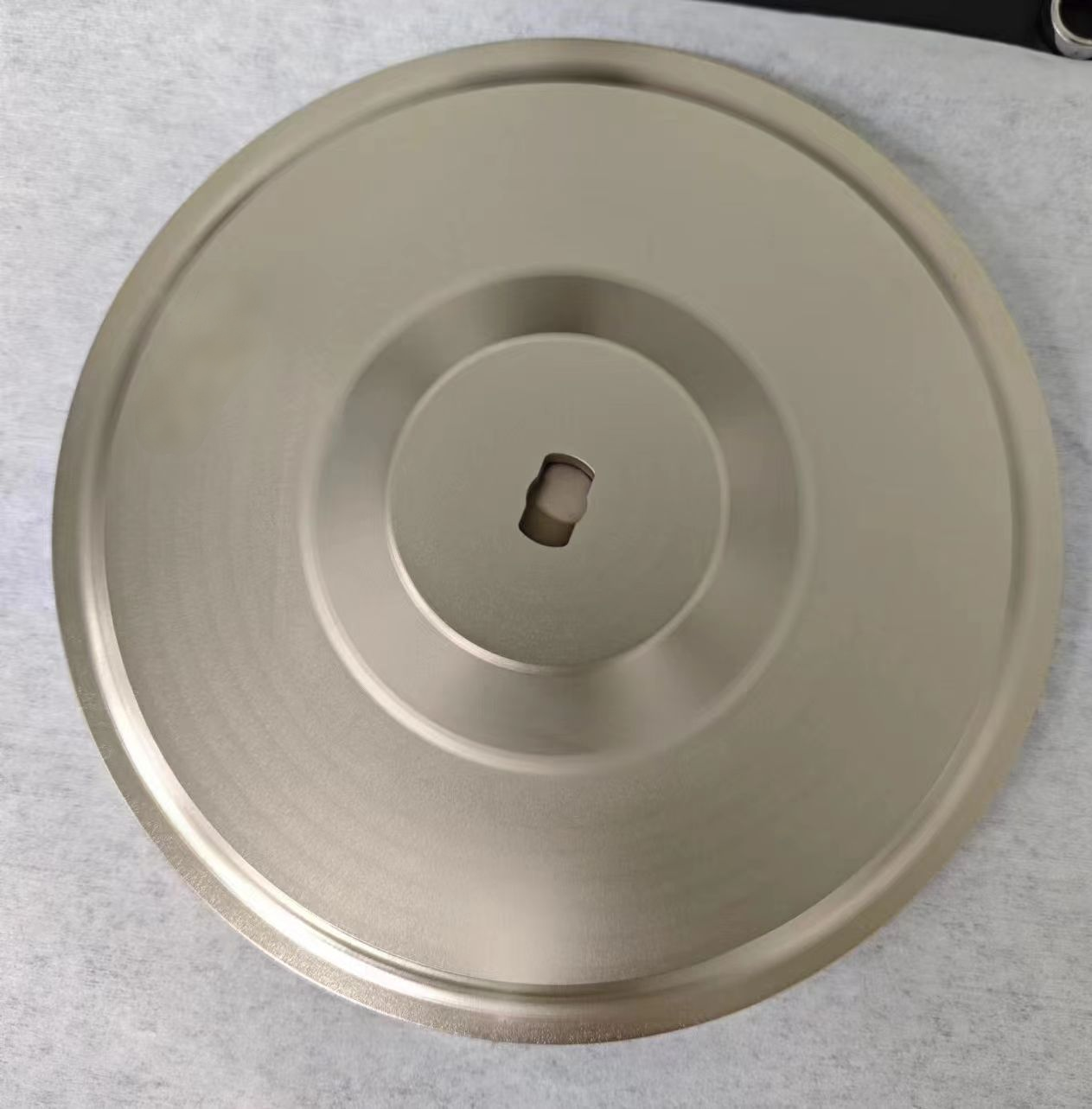

Покриття TaC (карбід танталу). стає наступним кроком для застосування в умовах надвисоких температур. Порівняно зі звичайними покриттями SiC, покриття TaC пропонують:

• Краща стійкість до високих температур
• Сильніша стійкість до корозії
• Менший ризик утворення частинок
• Стабільна робота вище 2000°C

Покриття TaC виглядають особливо багатообіцяючими для майбутніх платформ, які використовують більші пластини та вищі температури.

Виробничі проблеми для компонентів Aixtron G10

Виробництво високоякісних компонентів Aixtron G10 потребує передових виробничих можливостей, зокрема:

• Очищення графіту високої чистоти
• Точна обробка з ЧПУ
• Напівпровідникові покриття
• Уніфікована технологія покриття CVD
• Обробка великогабаритних компонентів
• Суворий контроль чистоти та розмірів

Навіть невелике відхилення в розмірах або однорідності покриття може вплинути на стабільність реактора та епітаксійні характеристики.

Можливості VeTek Semiconductor для компонентів Aixtron G10

VeTek Semiconductor спеціалізується на технологіях напівпровідникового графіту та покриттів для передових застосувань епітаксії.

Ми пропонуємо спеціальні компоненти, сумісні з:

• Aixtron G10
• Aixtron G5
• Системи епітаксії SiC
• Реактори MOCVD

Наш асортимент включає:

• Графітові компоненти з покриттям CVD SiC
• Компоненти покриття TaC
• Планетарні диски
• Стельові компоненти
• Накривні кільця
• Графітові деталі теплового поля
• Тверді компоненти SiC

Ці продукти широко використовуються в SiC епітаксії, світлодіодній епітаксії та передових напівпровідникових системах теплового поля.

Висновок

У міру того як виробництво напівпровідників SiC просувається до більших пластин і вищої ефективності виробництва, компоненти Aixtron G10 стають все більш важливими для стабільності реактора та якості епітаксію.

Від стельових конструкцій і планетарних дисків до газорозподільних і вихлопних систем, кожен компонент безпосередньо впливає на керування температурою, контроль забруднення та консистенцію пластин.

Завдяки поєднанню високочистих графітових матеріалів, передової технології CVD покриття SiC і наступного покоління покриттів TaC сучасні деталі реактора допомагають зробити епітаксичне виробництво SiC більш стабільним і ефективним для майбутньої напівпровідникової промисловості.
