Чому покриття CVD TaC є «високотемпературною бронею» в напівпровідниках третього покоління

Середовище всередині печі для вирощування кристалів SiC є одним з найменш поблажливих у виробництві напівпровідників: температура перевищує 2400°C, концентрації водню та аміаку є високими, а графітові компоненти постійно знаходяться під загрозою осипання частинок і вивільнення домішок. Інженери-технологи довго шукали матеріальне рішення, яке могло б одночасно протистояти екстремальній спекі, агресивній хімії та забрудненню.

Цією відповіддю стало покриття з карбіду танталу (TaC) CVD — з температурою плавлення 3880°C, швидкістю травлення лише 0,2 мкм/год у NH₃ та 0,1 мкм/год у H₂ і критичними рівнями домішок, виміряними в ppb. Що робить його справді переконливим, так це те, що відбувається на виробництві: щільність дефектів мікротрубок падає більш ніж на 90%, загальний вміст кристалічних домішок падає більш ніж на 70%, а питомий опір збільшується в 2-3 рази.
Отже, як саме покриття TaC досягає цього? Звідки його переваги в продуктивності? У яких додатках реального світу це приносить найбільшу цінність? І в якому напрямку рухається ринок? У цій статті систематично досліджуються технічні принципи, основні властивості, основні сценарії застосування та галузеві тенденції покриття CVD TaC.

1. Що таке покриття CVD TaC?

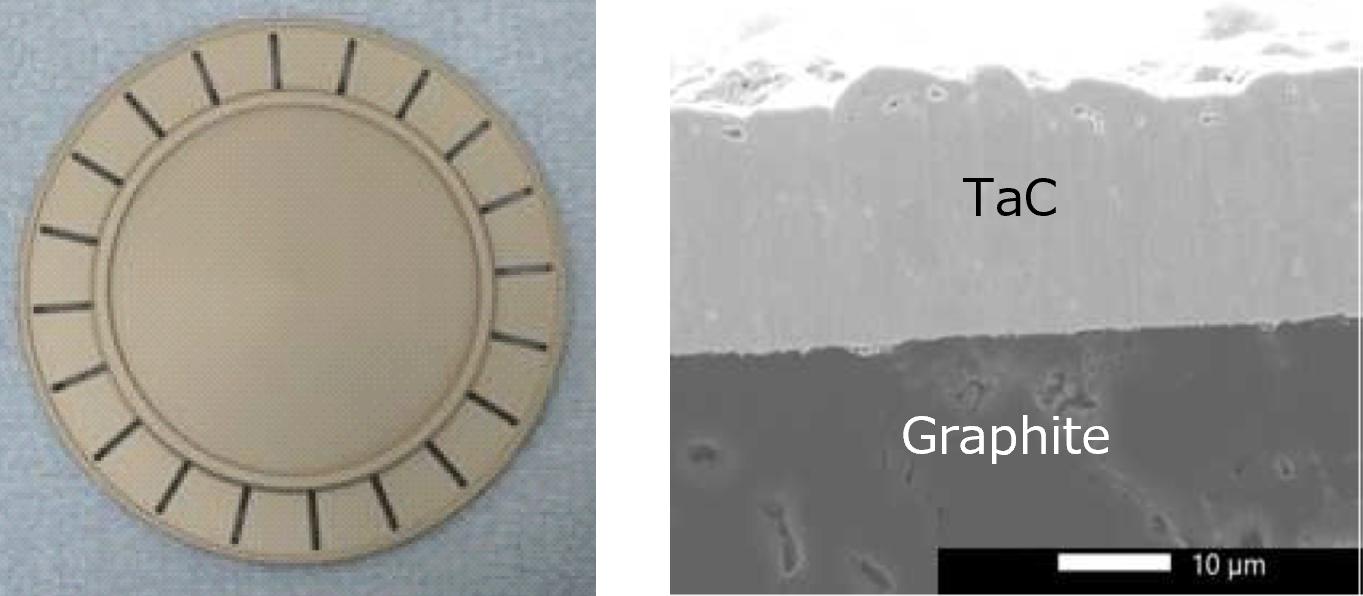

По суті, покриття CVD TaC — це захисний шар карбіду танталу (TaC) — керамічної сполуки з характерним золотисто-жовтим виглядом — нанесеного на високочисті графітові підкладки за допомогою хімічного осадження з парової фази. Сам матеріал поєднує в собі комбінацію властивостей, які важко знайти разом: температура плавлення 3880°C, твердість у діапазоні 15–19 ГПа, сильна хімічна інертність та стійкість до корозії, яка добре зберігається в агресивних технологічних середовищах.

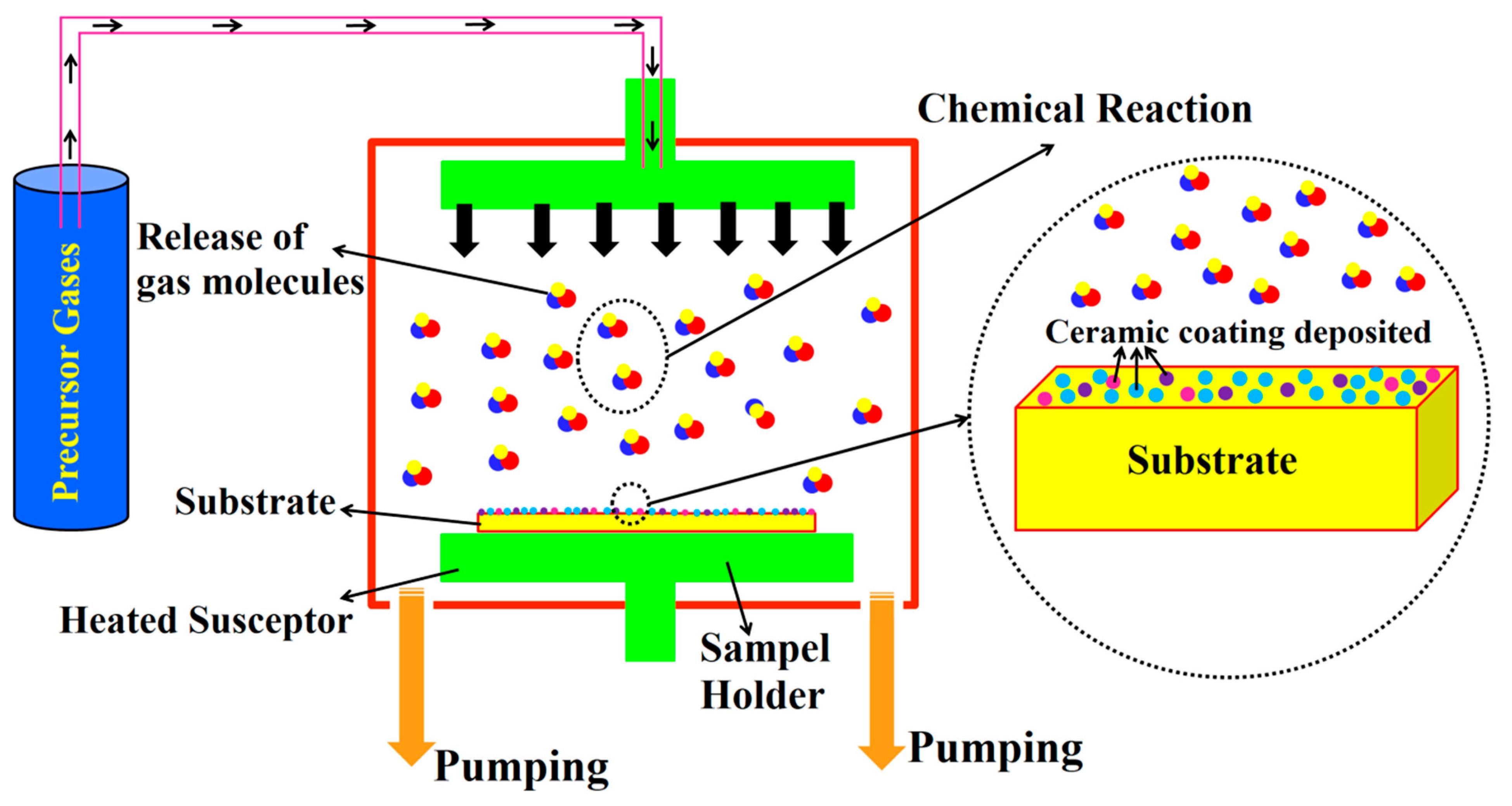

Серед різних способів виробництва покриттів TaC CVD залишається найбільш зрілим шляхом. Типовий рецепт, як описано в деталях, починається з пентахлориду танталу (TaCl₅) і пропілену (C3H₆) як попередників танталу та вуглецю, які переносяться аргоном і воднем у нагріту камеру. Як тільки випарений TaCl5 досягає поверхні графіту, він адсорбується та проходить послідовність реакцій розкладання та рекомбінації. Утворюється не просто поверхневий шар, а щільне, добре зчеплене покриття, яке є помітно більш однорідним і контрольованим за композицією, ніж те, що можна досягти за допомогою альтернативних методів, таких як розплавлена ​​сіль або золь-гель обробка.

2. Основні експлуатаційні переваги покриття CVD TaC

2.1 Надзвичайно висока термічна стабільність
Покриття CVD TaC плавиться при 3880°C, тому воно залишається структурно міцним навіть вище 2200°C. Це робить його добре придатним для вимогливих напівпровідникових процесів, таких як вирощування кристалів SiC і MOCVD – місць, де звичайні покриття SiC мають тенденцію руйнуватися, коли речі стають занадто гарячими.

2.2 Чудова стійкість до хімічної корозії
Це покриття добре захищає від агресивних технологічних газів, таких як водень, аміак, хлориди та пари кремнію. Порівняно з покриттями SiC, воно зменшує руйнування графіту та забруднення частинками у високотемпературних напівпровідникових середовищах. Результат? Краща стабільність процесу та більший вихід пластин.

2.3 Хороша механічна міцність і стійкість до термічного удару
Покриття CVD TaC є твердим і міцно з’єднується з графітовими підкладками, тому воно повільно зношується та добре переносить термічні удари. Він може проходити повторювані швидкі цикли нагрівання та охолодження без тріщин або відшарування. Це означає довший термін служби компонентів і більш швидкі темпи нарощування процесу.

2.4 Надвисока чистота та придушення домішок
Покриття TaC має дуже низький рівень домішок і діє як міцний дифузійний бар’єр – воно перешкоджає міграції забруднень із графітової підкладки в середовище росту. Це допомагає зменшити кількість дефектів кристалів, запобігає потраплянню домішок і покращує як якість, так і питомий опір кристалів SiC.

3. Типові сценарії застосування покриття CVD TaC

3.1 Вирощування монокристалів SiC (метод PVT)
У процесі PVT вирощування монокристалів SiC покриття TaC наноситься на ключові графітові компоненти, такі як тиглі, напрямні кільця та тримачі затравкових кристалів. Дослідження Fan et al. вказує на те, що покриття TaC не тільки забезпечує фізичний захист, але також, завдяки своїм характеристикам низької випромінювальної здатності, регулює температурний градієнт на межі росту кристалів, покращує радіальну однорідність температури, підтримує стехіометрію сублімації SiC, пригнічує міграцію домішок і зменшує споживання енергії. Дослідження Meng et al. в Journal of Crystal Growth додатково підтверджує, що кристалічний злиток, вирощений з використанням тигельної структури з графітовим релейним кільцем, покритим TaC, і графітовим папером демонструє чудові характеристики в кристалічній досконалості та формі межі. Фактичні вимірювання показують, що відхилення діаметра кристалічних зливків, вирощених з тиглями з покриттям TaC, становить ≤2%, а площинність кристалічної поверхні (RMS) покращується на 40%.

3.2 Епітаксійне зростання GaN/SiC

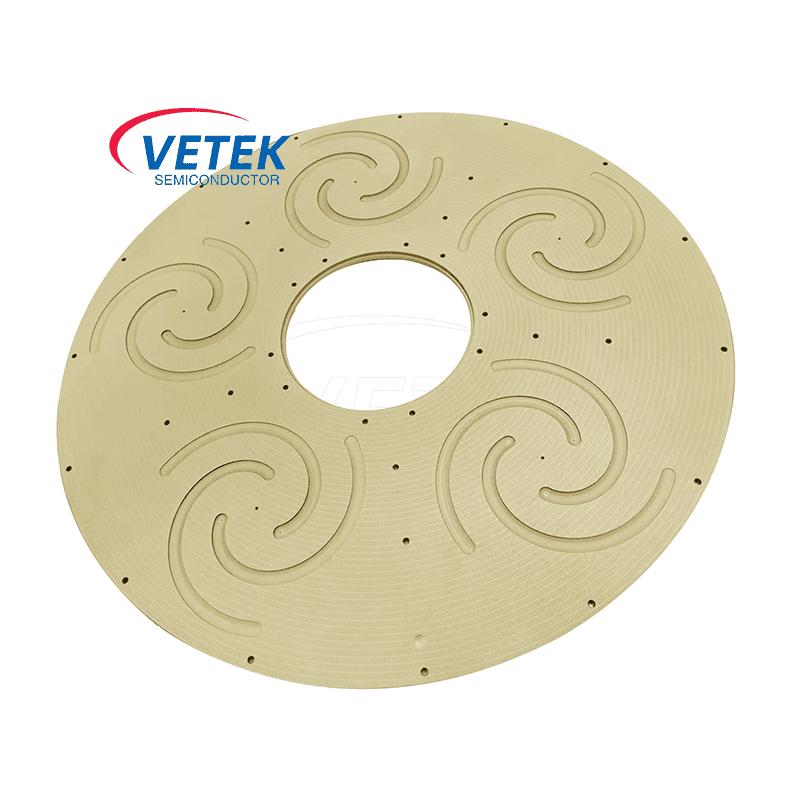

У реакційних камерах CVD для епітаксії GaN і SiC покриття TaC широко застосовується до таких компонентів, як пластини-носії, супутникові диски, сопла та датчики. Ці компоненти повинні працювати тривалий час у високотемпературних і корозійних середовищах, а покриття TaC може значно подовжити термін їх служби та підвищити продуктивність процесу. В обладнанні MOCVD, такому як Aixtron G5, було доведено, що покриття TaC є ключовим матеріалом для забезпечення стабільності процесу.

3.3 Нагрівачі системи MOCVD

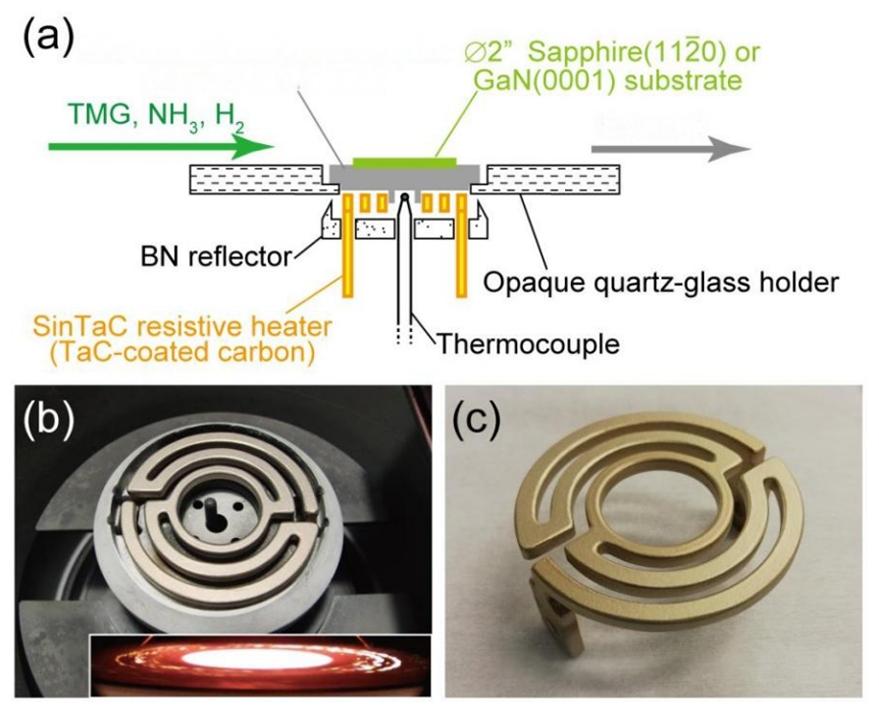

Графітові нагрівачі з TaC-покриттям успішно застосовуються в системах MOCVD. Порівняно з традиційними нагрівачами з покриттям pBN, нагрівачі TaC забезпечують кращу ефективність і рівномірність нагріву, зменшують споживання електроенергії та, завдяки їх нижчому коефіцієнту випромінювання поверхні (0,3), допомагають покращити цілісність теплового поля. Відповідно до досліджень Фана та ін., низька випромінювальна здатність покриття TaC не тільки покращує рівномірність температури для росту кристалів, але й покращує якість епітаксійного осадження GaN.

3.4 Високотемпературне промислове застосування
Окрім напівпровідників, покриття TaC також можна використовувати для високотемпературних промислових компонентів, таких як резистивні нагрівальні елементи, ін’єкційні сопла, екрануючі кільця та паяльні пристосування, повністю використовуючи свої переваги у термостійкості та стійкості до корозії.

4. Покриття CVD TaC проти SiC: як вибрати?

У напівпровідниковій промисловості CVD SiC і CVD TaC є двома найпопулярнішими захисними покриттями для графітових компонентів. Вибір залежить від конкретних вимог до температури процесу.

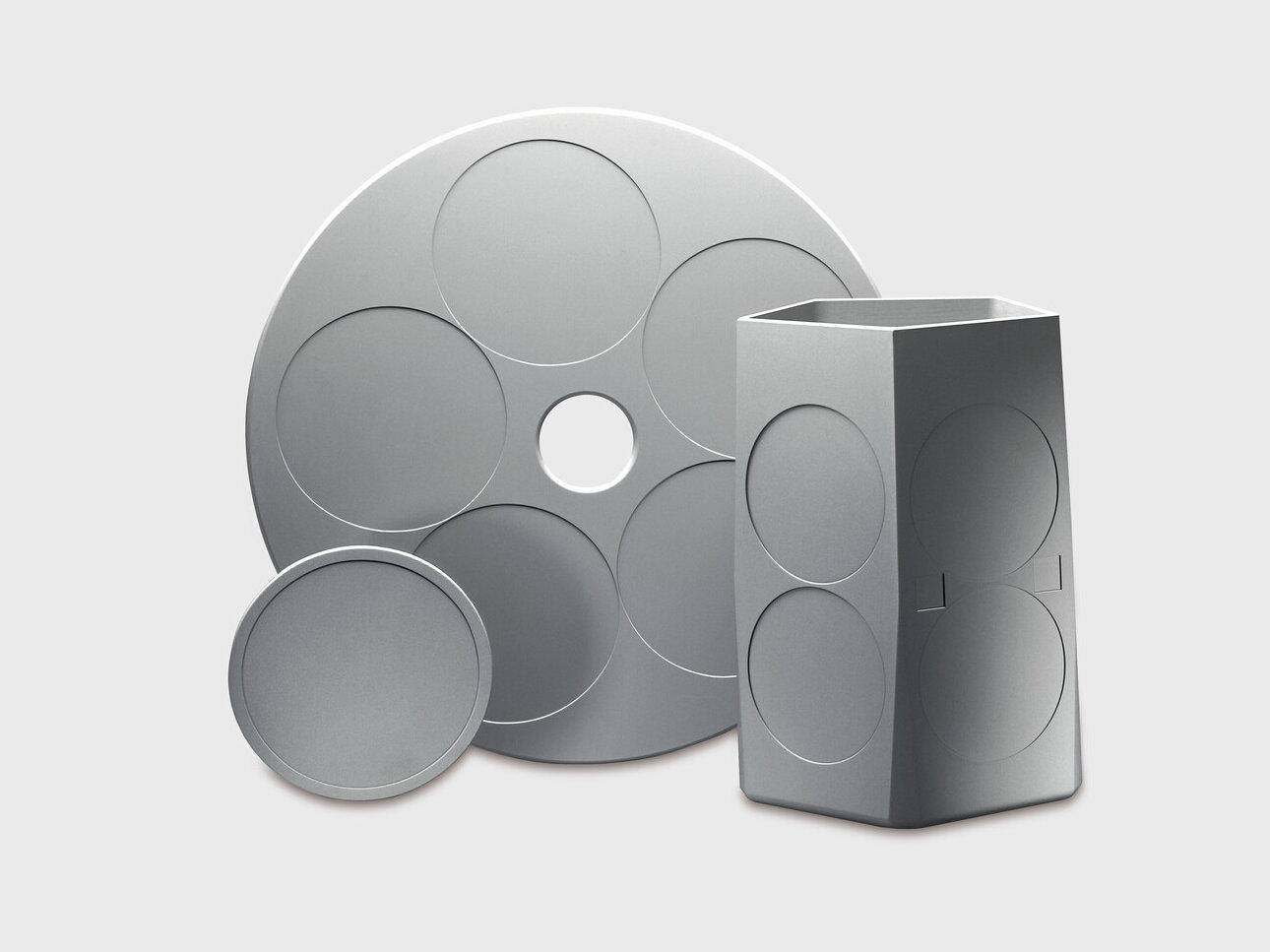

CVD SiC покриття:Низький коефіцієнт теплового розширення, хороша структурна стабільність і економічні переваги в середовищах нижче 1800 °C, широко використовуються в сценаріях середньої та високої температури, таких як світлодіодні епітаксіальні лотки та епітаксіальні лотки з монокристалічного кремнію.

CVD TaC покриття:Вища термічна стабільність (температура плавлення 3880°C проти ~2700°C для SiC), сильніша хімічна інертність, особливо підходить для надвисоких температур і висококорозійних середовищ вище 2000°C, таких як зростання монокристалів SiC та епітаксія GaN.

Простіше кажучи:Коли температура процесу перевищує 1800°C, особливо коли задіяні корозійні гази, такі як водень і аміак, покриття TaC є кращим вибором.

5. Ринкові перспективи та галузеві тенденції

Швидке розширення виробництва монокристалів SiC та епітаксії різко підвищує попит на покриття TaC. Два нещодавніх дослідження ринку вказують на те, що ринок знаходиться на порозі значного зростання. QYResearch у своєму звіті Global TaC Coating Market Outlook, Depth Analysis & Forecast to 2031 оцінює глобальний ринок покриттів з карбіду танталу в 2024 році на рівні близько 45 мільйонів доларів США та прогнозує, що до 2031 року він досягне 142 мільйонів доларів США, тобто річний темп зростання становитиме 17,9%. Цифри Global Info Research знаходяться в тому ж діапазоні, оцінюючи ринок у 2024 році приблизно в 47 мільйонів доларів США та прогнозуючи зростання до 143 мільйонів доларів США до 2031 року, що складає CAGR 17,5%. Узгодженість цих прогнозів дає впевненість, що покриття TaC переходить у фазу сталого зростання.

Щодо того, хто постачає цей ринок, він залишається досить зосередженим у верхній частині. На Momentive Technologies, Tokai Carbon і Toyo Tanso разом припадає близько 76% світового доходу [10]. Географічно Північна Америка лідирує з приблизно 45% ринку, тоді як Азіатсько-Тихоокеанський регіон лідирує з приблизно 41%. Проте регіональний баланс починає змінюватися. Китайські виробники вкладають значні кошти, щоб скоротити розрив, і VeTek Semiconductor є яскравим прикладом: можливості CVD TaC-покриття компанії тепер поширюються на компоненти діаметром до 750 мм, що поміщає її в число небагатьох вітчизняних гравців, які можуть працювати з деталями такого масштабу.

Заглядаючи вперед, перехід на 8-дюймові підкладки SiC встановлює вищу планку для однорідності теплового поля та надійності покриття у виробничому обладнанні. Одна ця тенденція, швидше за все, зміцнить роль покриття TaC як стратегічного матеріалу у виробництві пластин на довгі роки.

6. Технологія покриття TaC компанії VeTek Semiconductor

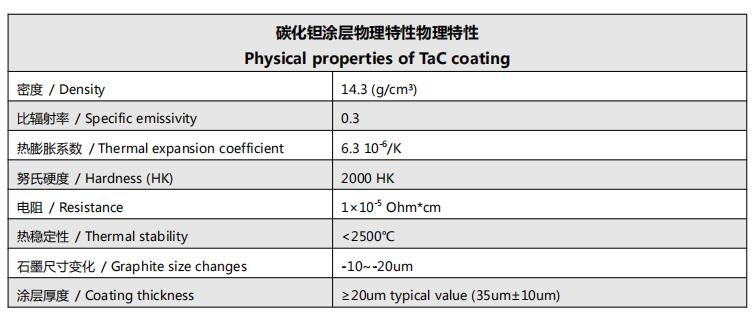

Джерело даних: технічні характеристики продукту VeTek Semiconductor

Покриття VeTek CVD TaC має гарну температурну стабільність, надвисоку чистоту, стійкість до корозії H₂/NH₃/SiH₄/Si, сильну стійкість до термічного удару, високу адгезію до графітових підкладок і рівномірне покриття покриття. Він може бути застосований до основних компонентів, таких як індукційні нагрівальні датчики, резистивні нагрівальні елементи та теплозахисні частини. Компанія володіє розширеними можливостями обробки для виготовлення графітових, керамічних або вогнетривких металевих компонентів підкладки, а також забезпечує комплексну обробку керамічних покриттів SiC або TaC, а також послуги з покриття для деталей, що постачаються замовником.

7. Висновок

Оскільки напівпровідникова промисловість третього покоління прискорюється до збільшення розмірів (8 дюймів), вищої щільності потужності та нижчих витрат, вимоги до характеристик матеріалів у виробничих процесах стають дедалі суворішими. Завдяки надзвичайно високій температурі плавлення, винятковій хімічній інертності та відмінним механічним властивостям покриття CVD TaC стає «золотим стандартом» для високотемпературних напівпровідникових процесів вище 2000°C. Від вирощування монокристалів SiC до епітаксії GaN, від нагрівачів MOCVD до носіїв пластин, покриття TaC є незамінною матеріальною основою для виробництва напівпровідників.

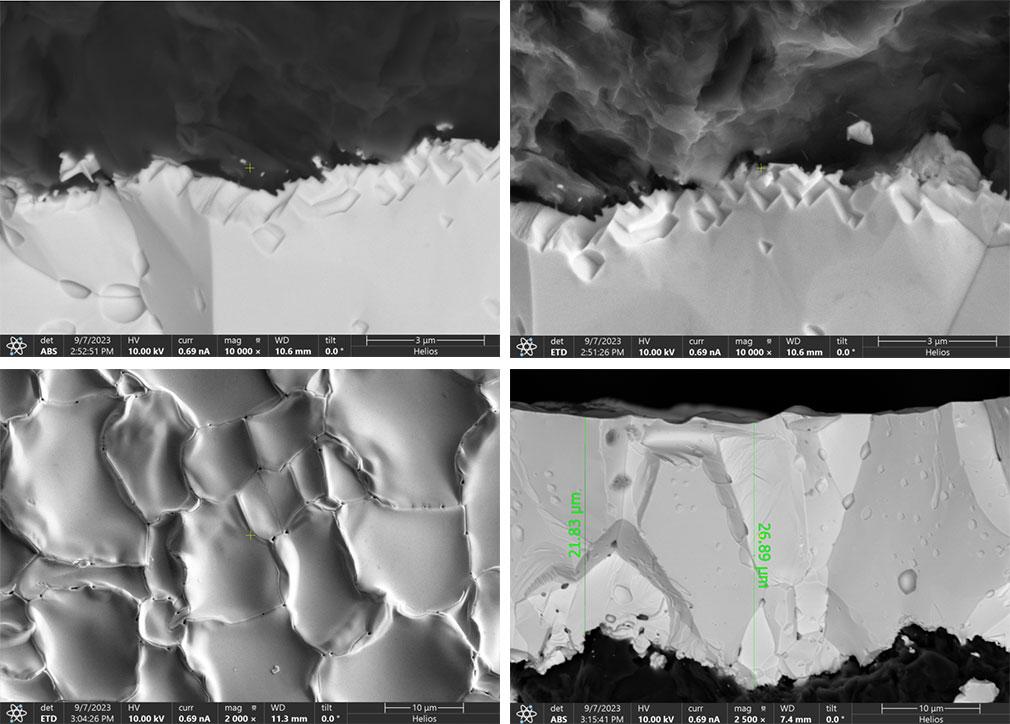

VeTek Semiconductor прагне надавати високоякісні CVD покриття TaC та індивідуальні рішення для глобальних клієнтів шляхом постійних інвестицій у дослідження та розробки та технологічних ітерацій. Якщо вам потрібні детальні технічні дані, SEM-аналіз поперечного перерізу або індивідуальна оцінка креслення, зв’яжіться з нами.

Список літератури

[1] Сун, Дж., Чжан, К., і Лі, X. (2021).Прогрес досліджень покриттів з карбіду танталу на вуглецевих матеріалах. Прогрес у матеріалознавстві.(Доступно на сайті ScienceDirect)

[2] Кім Д. Й. та ін. (2016).Хімічне осадження карбіду танталу з парової фази із системи TaCl5-C₃H₆-Ar-H₂. Журнал Корейського керамічного товариства, 53(6), 597-603.

[3] Ма, К., Ху, Р., Лю, X., Ян, С., Лу, X., Лю, Д., … Гао, П. (2026).Дослідження еволюції мікроструктури та механічних властивостей покриттів TaC на основі графіту за різних важких умов. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Фан В., Ку Х., Чанг С. І. та ін. (2019).Дослідження впливу покриття TaC на керування процесом SiC PVT і якість кристалів. Дані спільних досліджень,Університет Dong-Eui, Південна Корея.

[5] Мен Дж. та ін. (2022).Контроль якості вирощування шляхом оптимізації структури тигля для вирощування великорозмірного монокристала SiC. Journal of Crystal Growth,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Глобальна перспектива ринку покриттів TaC, поглиблений аналіз і прогноз до 2031 року.
