Чому покриття TaC стає кращим вибором для напівпровідникових графітових компонентів

У міру того, як напівпровідникова промисловість просувається до більших діаметрів пластин, вищих робочих температур і дедалі менших бюджетів забруднення, вимоги до графітових компонентів значно зросли. Від тиглів, токоприймачів, нагрівачів, напрямних кілець і тримачів затравок більше не очікується, що вони просто витримують нагрівання — вони також повинні зберігати свою форму, пригнічувати виділення домішок і витримувати тривалі роботи в агресивно реактивних атмосферах.

Щоб вирішити ці проблеми, покриття з карбіду танталу (TaC) за допомогою хімічного осадження з парової фази стали багатообіцяючим рішенням для захисту графітових деталей у передових лініях виробництва напівпровідників. У цій статті розглядається, чому покриття TaC викликають зростаючий інтерес, і як вони сприяють більш стабільним процесам, більш тривалому терміну служби деталей і вищій загальній ефективності виробництва.

Чому графітові компоненти потребують захисних шарів

Графіт довгий час був основним матеріалом для високотемпературного напівпровідникового обладнання завдяки його хорошій теплопровідності, низькій щільності та легкості обробки. Але чистий графіт має добре відомі слабкі сторони під час впливу суворих умов усередині технологічних камер:

• Деградація поверхні при екстремальних температурах
• Хімічний вплив водню, аміаку та інших реактивних газів
• Осипання частинок вуглецю
• Міграція домішок у зростаючі кристали або епітаксійні плівки
• Поступовий дрейф розмірів після багатьох термічних циклів

Ці проблеми стають особливо критичними в таких процесах, як:

• Об’ємне зростання SiC за допомогою PVT
• SiC епітаксія
• GaN MOCVD
• Зростання кристалів AlN
• Установки високотемпературного теплового поля

Зі зменшенням геометрії пристроїв і посиленням вимог до продуктивності навіть незначне забруднення або незначний знос графітових деталей може безпосередньо вплинути на продуктивність пластин і остаточну надійність пристрою.

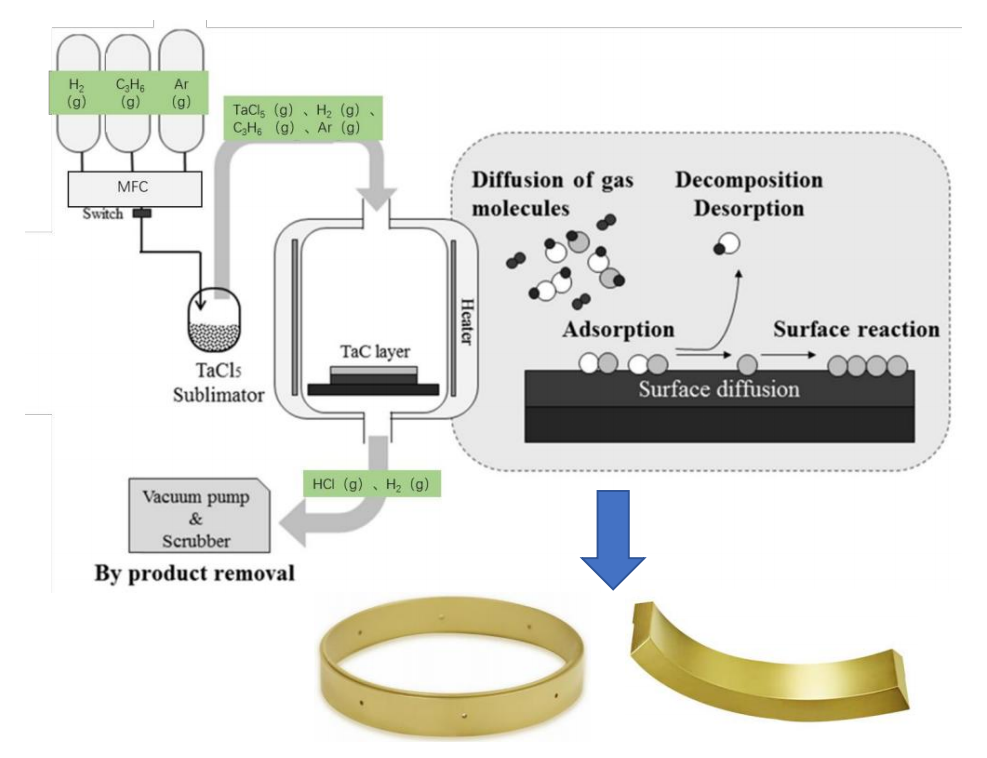

Що саме таке покриття TaC?

Карбід танталу (TaC) — це ультравогнетривка кераміка з температурою плавлення близько 3880 °C — одна з найвищих відомих. Він поєднує чудову термічну стабільність із надзвичайною хімічною інертністю, що робить його природним кандидатом для екранування графітових поверхонь, які сприймають агресивні напівпровідникові середовища.

Замість того, щоб повністю замінити графіт, TaC наноситься у вигляді щільного тонкого шару за допомогою CVD. Це дає вам найкраще з обох світів:

• Графіт забезпечує теплопровідність, малу масу та механічну підтримку.
• Шар TaC діє як надійний бар’єр проти хімічної ерозії та виділення домішок.

Кінцевим результатом є компонент, який може витримувати умови, які швидко руйнують простий графіт.

Ключові переваги покриття CVD TaC

(1) Надзвичайна стійкість до високих температур

Багато напівпровідникових процесів відбуваються при температурах від 1500 °C до значно вище 2500 °C — температури, які підштовхують більшість матеріалів до межі. TaC зберігає свою структурну цілісність у цьому діапазоні та ефективно ізолює графіт, що лежить в його основі, від термічної деградації протягом багатьох виробничих циклів.

(2) Чудова хімічна стійкість

Однією з видатних особливостей TaC є його здатність протистояти корозійним газам, які роз’їдають інші покриття. На практиці він демонструє помітно кращу стійкість, ніж звичайні захисні шари, під впливом:

• водень (H₂)
• Аміак (NH₃)
• Пари кремнію
• Реактивні пари металів

Ця покращена хімічна стійкість безпосередньо перетворюється на меншу кількість замін деталей і більш передбачувані виробничі цикли.

(3) Низький ризик зараження

Оскільки цільові показники щодо якості кристалів і щільності дефектів стають все суворішими, підтримання чистоти технологічного середовища є першочерговим. Добре нанесене покриття TaC утворює майже непроникний бар’єр, який допомагає зменшити:

• Виділення вуглецю з графітового тіла
• Дифузія металевих домішок
• Лущення частинок
• Шорсткість поверхні з часом

Більш чисті умови підтримують кристали вищої якості та кращу повторюваність серії.

(4) Подовжений термін служби

Заміна деталей теплового поля коштує дорого — не лише через матеріали, але й через час простою та зусилля з перекваліфікації. Оскільки покриття TaC настільки ефективно уповільнює поверхневу корозію та зношування, багато графітових компонентів із покриттям служать значно довше, ніж їхні аналоги без покриття. Це означає менше перебоїв і нижчі загальні експлуатаційні витрати.

(5) Сильна адгезія до основи

Сучасні процеси CVD осідають атом за атомом TaC на поверхню графіту, створюючи відмінне міжфазне з’єднання. На відміну від механічних або напилених покриттів, CVD дає вам:

• Щільна мікроструктура без пор
• Рівномірна товщина навіть на складних формах
• Надійна адгезія, яка витримує багаторазові термічні цикли
• Гарне покриття кутів і поглиблень

Ця надійність має вирішальне значення для виробничих середовищ, де узгодженість не підлягає обговоренню.

Типове використання графітових деталей із покриттям TaC

У міру розвитку технології компоненти з TaC-покриттям знаходять свій шлях до все більшої кількості напівпровідникових застосувань. Загальні приклади:

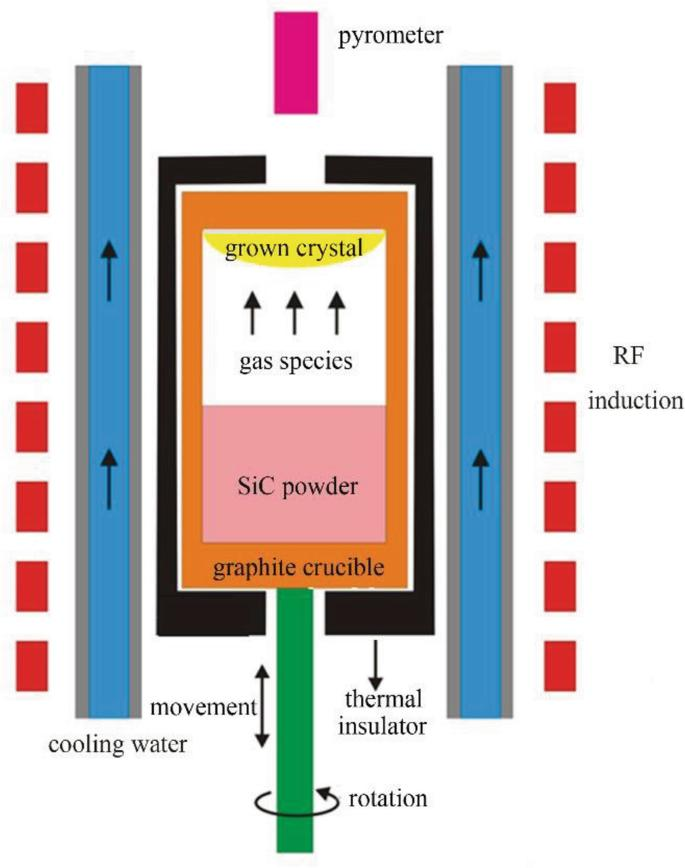

Зростання кристалів SiC (PVT)

Тиглі з покриттям TaC, затравкові тримачі, напрямні кільця та тигельні кільця зараз широко використовуються для зменшення кількості домішок усередині камери вирощування, одночасно подовжуючи термін служби апаратного забезпечення гарячої зони.

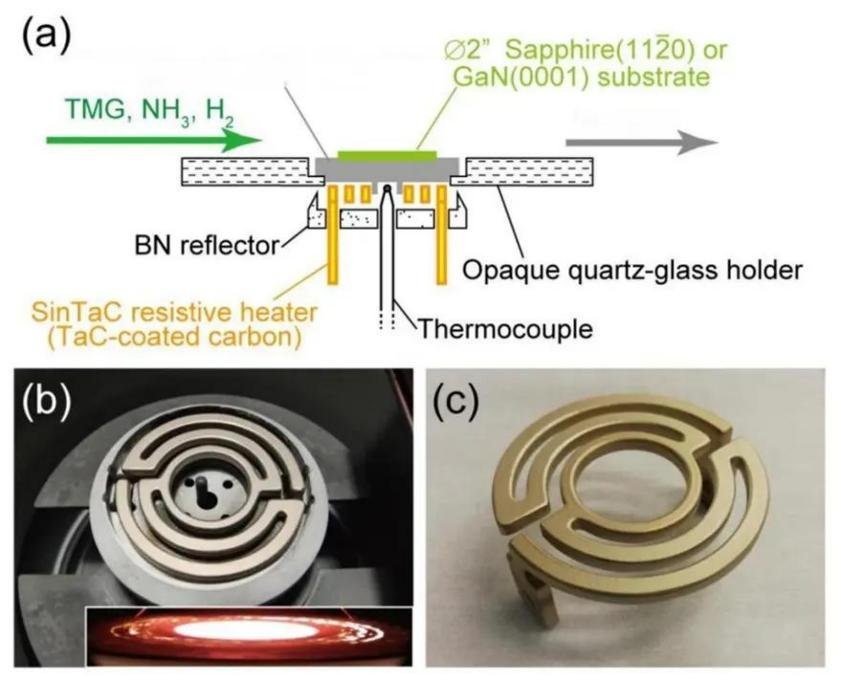

Системи GaN MOCVD

Графітові нагрівачі з покриттям TaC забезпечують стабільну теплову потужність і протистоять корозії, викликаній аміаком і воднем під час епітаксії GaN, допомагаючи підтримувати однакові температурні профілі протягом тривалих кампаній.

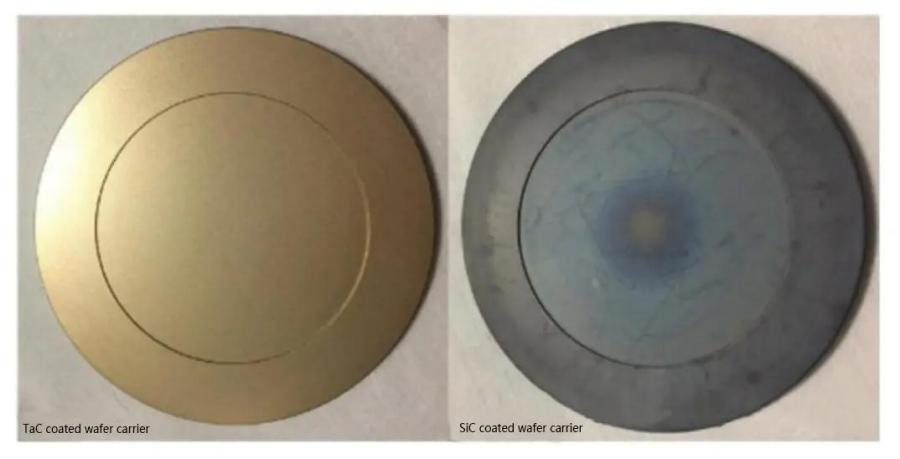

Епітаксіальні токоприймачі (вафельні носії)

Сцептори бачать повторювані термічні удари та вплив корозійного газу. Покриття TaC дає їм набагато більше шансів витримати багато запусків без пошкодження поверхні.

Інше високотемпературне напівпровідникове обладнання

Додаткове використання включає вирощування кристалів AlN, кремнієву епітаксію, загальні компоненти теплового поля та навіть деякі вдосконалені інструменти обробки кераміки.

Чому метод CVD важливий

Не всі покриття TaC однакові. Серед різних методів осадження CVD широко вважається золотим стандартом для напівпровідникових робіт, оскільки він забезпечує:

• Дуже висока щільність і низька пористість
• Відмінна чистота (важливо для процесів, чутливих до забруднення)
• Точний, повторюваний контроль товщини
• Рівномірне покриття деталей складної геометрії
• Міцне зчеплення з графітовою підкладкою

Для застосувань, де послідовність і надійність головне, CVD виділяється як очевидний вибір.

Погляд у майбутнє: роль графіту з TaC-покриттям

Зі зміною галузі в напрямку:

• 8-дюймові пластини SiC
• Пристрої GaN більшої потужності
• Більш досконалі складні напівпровідники
• Більш тривалі виробничі кампанії
• Посилені вимоги до чистоти

графітові компоненти зазнають лише більшого навантаження. Покриття TaC виходить за межі простого захисного шару — воно все частіше розглядається як ключовий фактор для виробництва наступного покоління. Компанії, які серйозно налаштовані на підвищення врожайності, максимізацію часу безвідмовної роботи інструменту та продовження терміну служби деталей, уже розглядають графіт із покриттям TaC як стратегічну частину своєї довгострокової оптимізації процесу.

Висновок

Зростаюче впровадження покриттів TaC відображає просту реальність: напівпровідникова промисловість потребує матеріалів, які можуть витримати все більш вимогливі умови. Поєднуючи теплові переваги графіту з хімічною стійкістю карбіду танталу, деталі з покриттям CVD-TaC пропонують практичний шлях до зменшення забруднення, довшого терміну служби компонентів і стабільнішого виробництва. Оскільки технології росту кристалів і епітаксії продовжують розвиватися, покриття TaC готові відігравати ще більшу роль у широкому діапазоні етапів виробництва напівпровідників.

Часті запитання

1. Чи краще покриття TaC, ніж звичайний графіт?

Так, для більшості високотемпературних напівпровідникових процесів покриття TaC забезпечує значно кращий захист від корозії, забруднення та механічного зношування, що зазвичай призводить до набагато довшого терміну служби.

2. У яких галузях промисловості використовується графіт з покриттям TaC?

Головним чином виробництво напівпровідників, включаючи вирощування кристалів SiC, GaN MOCVD, кремнієву епітаксію та передові системи теплового поля.

3. Чому CVD є кращим для застосування TaC?

CVD створює щільні шари високої чистоти з відмінною адгезією та рівномірністю товщини — саме те, що потрібно для вимогливих напівпровідникових додатків.

4. На які види графітових деталей можна наносити TaC?

Типові кандидати включають тиглі, токоприймачі, затравкові тримачі, напрямні кільця, нагрівачі, лотки та інші графітові деталі, що піддаються впливу високих температур і реактивних газів.
