Чому графіт покритий карбідом кремнію для напівпровідникової епітаксії?

У напівпровідниковій епітаксії графіт рідко вибирають просто тому, що він може витримувати високу температуру. Його справжня цінність полягає в поєднанні оброблюваності, термічної відповіді, електричної поведінки та здатності формувати складні компоненти реактора, такі як бочкоподібні токоприймачі, млинцеві токоприймачі, однопластинчасті тримачі та носії MOCVD. Проте та сама графітова поверхня, яка забезпечує ці переваги, не завжди підходить для прямого та багаторазового впливу середовища епітаксії. Ось чому багато важливих графітових компонентів захищені щільним покриттямпокриття з карбіду кремнію, осаджене хімічним шляхом, створюючи те, що зазвичай описують якГрафіт з покриттям SiC.

Інженерна концепція проста, але важлива: графітовий корпус забезпечує структурну та теплову платформу, тоді як CVD шар SiC стає поверхнею, спрямованою до процесу. Тому отриманий компонент слід розглядати як єдину інтегровану матеріальну систему, а не як графіт із додатковим захисним шаром.

Чому графіт залишається важливим в епітаксійних реакторах

Епітаксійний сенсор виконує значно більше роботи, ніж просто утримання пластини. Він встановлює механічне положення пластини, бере участь в теплопередачі і, в залежності від конструкції реактора, взаємодіє з обертанням, індукційним нагріванням і потоком газу. Невеликі зміни в глибині кишені, площинності, профілі поверхні або термічній поведінці можуть змінити місцеве оточення пластини та в кінцевому підсумку вплинути на епітаксіальну однорідність.

Ця вимога пояснює подальше використання дрібнозернистого та ізостатичного графіту. Графіт може бути оброблений з високою точністю в геометрії, які було б значно складніше або дорожче виготовити з багатьох щільних керамічних матеріалів. Він також забезпечує теплові та електричні характеристики, сумісні з кількома концепціями реакторів з гарячою стінкою та індукційним нагріванням.

Для комерційного кремнію таSiC епітаксія, SGL Carbon визначає високоміцний ізостатичний графіт як основний матеріал для токоприймачів із покриттям і зазначає, що якість матеріалу токоприймачів безпосередньо впливає на якість епітаксійного шару. Тому суворі допуски на розміри, однорідне покриття та чистота розглядаються як пов’язані вимоги, а не як незалежні специфікації.

Складність полягає в тому, що матеріал, придатний для виготовлення теплового тіла, не обов'язково є оптимальною поверхнею для контакту з атмосферою процесу. Ця різниця є основною причиною застосування карбіду кремнію.

Чому оголений графіт не є ідеальною поверхнею для обробки

A голий графітовий компонентпрацює в середовищі, що містить високі температури, реактивні гази-попередники та повторюване нагрівання та охолодження. За цих умов поверхня може поступово стати частиною хімічного складу реактора.

У епітаксії карбіду кремнію це питання особливо чітке. Опублікована робота про CVD на основі SiC на основі хлориду описує графітові фіксатори, покриті SiC спеціально для запобігання вивільненню домішок і додаткових вуглеводнів із гарячого графіту під час росту. У тій самій роботі повідомляється, що деградація покриття SiC у гарячих точках може вплинути на відтворюваність серії, демонструючи, що стан поверхні сприймача може стати частиною самого процесу.

Тому ризик ширший, ніж просте окислення. Прямий вплив може призвести до хімічного впливу, поступового шорсткості поверхні, виділення частинок, виявлення слідів домішок або небажаних реакцій між графітом і технологічним газом. Цикли очищення можуть запровадити інший механізм напруги, оскільки один і той самий компонент повинен неодноразово витримувати як хімічне осадження, так і хімічне очищення камери.

Для виробництва напівпровідників це створює небажану петлю зворотного зв’язку. Деградація поверхні змінює стан сприймача; змінний чутливий елемент може змінити локальну хімічну та термічну межу навколо пластини; і зміна межі може зменшити повторюваність процесу.

Тому мета покриття графіту полягає не лише в тому, щоб зробити деталь «більш стійкою до корозії». Це зберегтимежа процесу більш стабільна з часом.

CVD SiC як функціональний інтерфейс між графітом і процесом

Покриття CVD SiC створює щільну поверхню з карбіду кремнію на обробленому графітовому корпусі. Комерційні покриття SiC зазвичай наносять шляхом хімічного осадження з парової фази при температурах вище приблизно 1200°C. SGL Carbon повідомляє про типові температури осадження 1200–1300°C і особливо наголошує на тому, що характеристика теплового розширення графітової підкладки має бути узгоджена з покриттям, щоб мінімізувати температурний стрес.

Після нанесення шар SiC діє як функціональний інтерфейс між графітом і атмосферою реактора. Його хімічна стійкість зменшує прямий вплив на нижній вуглець. Його щільність обмежує прямий вплив графіту на технологічне середовище. Його висока чистота забезпечує більш контрольовану поверхню поблизу пластини, а його механічна цілісність допомагає зменшити утворення часток, пов’язаних з ерозією.

Ці переваги залежать від збереження цілісності покриття. Покриття з поганою рівномірністю товщини, локальними дірками, залишковою напругою або слабкою адгезією може з часом потріскатися або розшаруватися. Коли це відбувається, графіт знову оголюється, і захисна функція локально втрачається.

З цієї причини лише товщина покриття не є значущим показником якості. Більш корисними інженерними параметрами є комбінаціячистота, щільність, шорсткість поверхні, однорідність товщини, мікроструктура, сумісність підкладки та цілісність інтерфейсу.

Mersen дотримується того самого матеріально-системного підходу у своєму керівництві щодо напівпровідникового обладнання. У ньому описується надчистий графіт, покритий SiC для епітаксії та MOCVD, і особливо підкреслюється сумісність CTE між графітом і карбідом кремнію як умова довгострокової цілісності покриття.

На практиці ідеальним компонентом є не той, у якого найтовщий шар SiC. Це той, у якому сорт графіту, архітектура покриття, допуски на обробку та умови експлуатації достатньо добре узгоджені, щоб залишатися стабільними під час повторюваних циклів процесу.

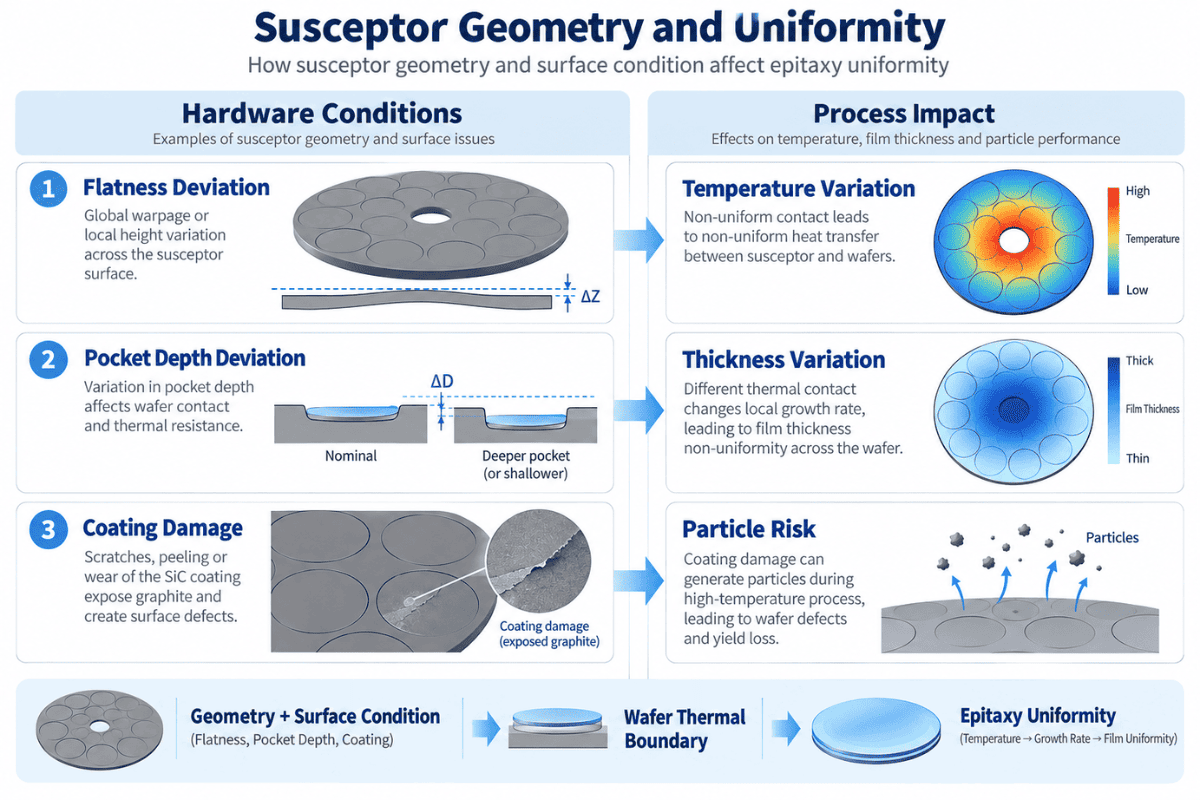

Як геометрія і площинність суцептора впливають на однорідність температури пластини?

Значення чутливого елемента з SiC-покриттям стає зрозумілішим, коли компонент розглядається як частина теплового поля, а не просто як витратний матеріал.

Шлях енергії в спрощеній системі епітаксії можна представити як:

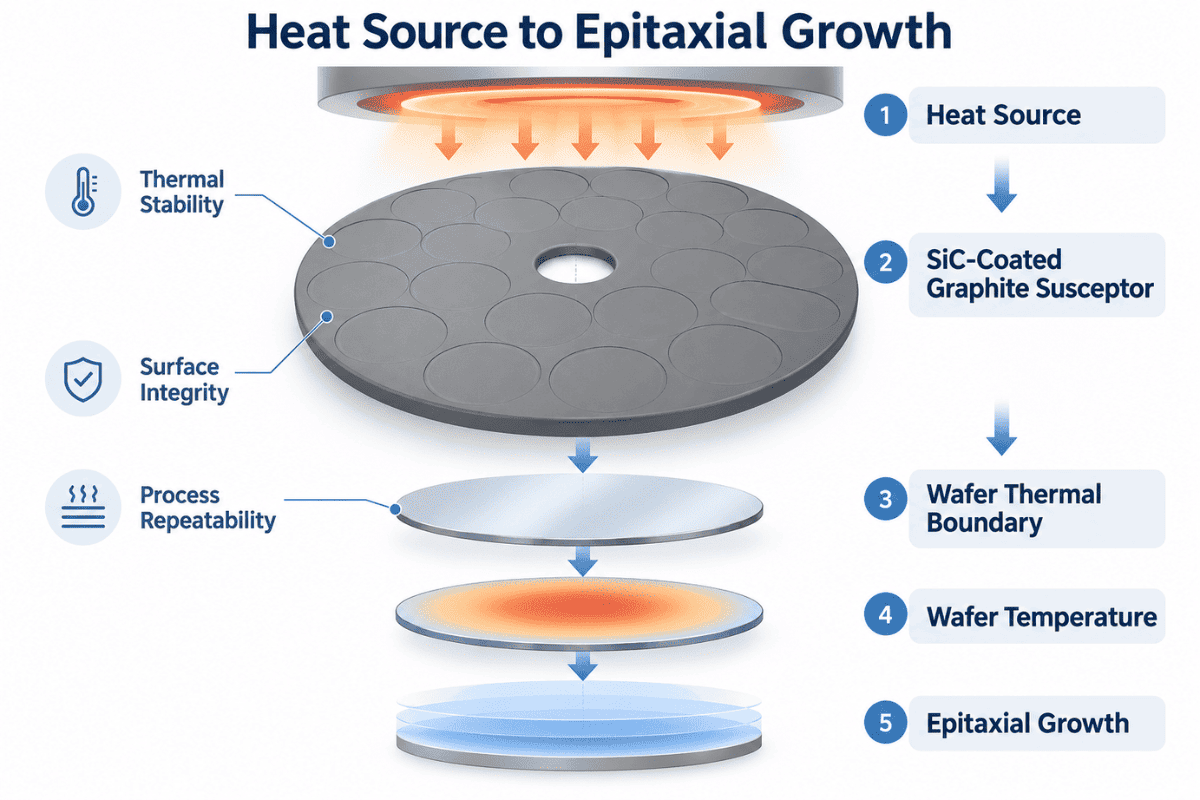

Джерело тепла → Графітовий токоприймач із SiC-покриттям → Теплова межа пластини → Температура пластини → Епітаксійне зростання

Кожен інтерфейс має значення. Якщо чутливий елемент спотворюється, якщо кишені змінюють розміри, якщо відкладення накопичуються нерівномірно або якщо покриття локально руйнується, умови, в яких зазнає пластина, можуть змінитися, навіть якщо номінальний рецепт реактора залишається незмінним.

Ось чому точна обробка та якість покриття тісно пов’язані. SGL Carbon підкреслює профіль кишень, площинність, обробку поверхні, чистоту та однорідне покриття SiC для кремнієвих епітаксійних точок, а також пов’язує властивості точок із якістю епітаксійного шару.

Подібний зв'язок існує в MOCVD. Носії для пластин обертають підкладки через контрольоване теплове поле та поле прекурсора, і теплова поведінка носія сприяє розподілу температури пластини. SGL Carbon зазначає, що графіт високої чистоти, однорідні покриття SiC і жорсткі допуски на розміри використовуються для контролю продуктивності носіїв у додатках MOCVD, пов’язаних із світлодіодами та GaN.

Тому було б некоректно стверджувати, що покриття SiC саме по собі «підвищує епітаксіальний вихід». Більш виправданий інженерний висновок полягає в тому, що стабільний, добре розроблений графітовий компонент із SiC-покриттям допомагає підтримуватитермічні, хімічні та граничні умови забрудненнянеобхідні для повторюваної епітаксії.

Ця відмінність важлива як для технічної точності, так і для кваліфікації постачальника.

Чому вимоги до епітаксії з кремнію та SiC відрізняються

Концепція основного матеріалу схожа для епітаксії кремнію та SiC, але суворість робочого середовища відрізняється.

У кремнієвій епітаксії чутливі елементи з покриттям високої чистоти повинні підтримувати точність розмірів, теплову однорідність і чисту поверхню обробки. Комерційні постачальники приділяють значну увагу площинності, геометрії кишень, допуску до механічної обробки та однорідності покриття, оскільки чутливий елемент є частиною системи нагріву пластин.

Епітаксія SiC зазвичай створює більшу термічну та хімічну напругу в гарячій зоні. Наприклад, зростання на основі хлориду SiC може відбуватися при температурах близько 1570 °C в опублікованих дослідженнях реакторів. За таких умов деградація покриття в локалізованих гарячих точках стає особливо актуальною, оскільки зміни на поверхні сприймача можуть вплинути на відтворюваність під час кількох циклів.

Таким чином, відповідне питання полягає не в тому, чи покриття SiC є «кращим» для одного процесу, ніж іншого. Правильне запитання полягає в тому, чи сумісна архітектура покриття з фактичноютемпература, газохімія, термічний цикл, метод очищення та геометрія компонентів.

Така ж логіка застосовується при оцінці альтернативних покриттів, таких як TaC, або при розгляді твердих компонентів SiC. Вибір матеріалу має відповідати технологічному середовищу, а не загальній ієрархії матеріалів.

Визначення графіту з SiC-покриттям як інженерного компонента

Технічно значуща специфікація починається з реактора, а не з покриття.

Постачальник повинен розуміти процес епітаксії, конфігурацію реактора, розмір пластини, геометрію компонента, робочу температуру, технологічні гази та хімію очищення перед визначенням вимог до графіту та покриття. Потім креслення компонента має визначити геометрію кишені, площинність, критичні розміри та обробку поверхні. Тільки після того, як ці вимоги будуть зрозумілі, товщина покриття, однорідність, шорсткість і критерії перевірки повинні бути остаточно визначені.

Цей підхід змінює RFQ із запиту на товар—

«Цитата аГрафітовий токоприймач із покриттям SiC.”

— до інженерної специфікації, побудованої навколо фактичного процесу.

Для компонентів епітаксії метою є не просто максимізація терміну служби покриття. Мета полягає в тому, щоб підтримувати компонент, який підтримуєстабільна температура пластини, контрольоване забруднення, низький ризик частинок, консистенція розмірів і повторювані умови роступротягом усього передбаченого періоду служби.

FAQ

1. Чому при епітаксії на графіт наносять карбід кремнію?

Графіт забезпечує оброблюваність і корисні термічні характеристики, тоді як CVD SiC забезпечує хімічно стабільну поверхню високого ступеня чистоти, що має технологічну поверхню. Ця комбінація дозволяє складним графітовим чутливим елементам працювати в складних напівпровідникових середовищах.

2. Чому б не використовувати чистий графіт?

Голий графіт може взаємодіяти з реактивними газами, оголювати домішки, ставати шорсткими або з часом утворювати частки. Щільне покриття SiC відокремлює графіт від атмосфери процесу.

3.Чи покриття SiC усуває забруднення?

Ні. Це зменшує ризик забруднення, пов’язаного з графітом, коли покриття залишається неушкодженим, але забруднення також може походити від газів, поверхонь камери, відкладень, транспортування та інших компонентів реактора.

4. Чи впливає покриття SiC на теплові характеристики?

так Покриття, графітова підкладка, геометрія компонентів і стан поверхні разом впливають на температурний кордон між токоприймачем і пластиною. Тому покриття слід оцінювати як частину повного компонента.

5. Яку інформацію слід включити до запиту пропозицій?

Корисна заявка на пропозицію повинна включати модель реактора, тип процесу, розмір пластини, креслення компонента, робочу температуру, технологічні та очисні гази, вимоги до графіту, специфікацію покриття, критичні допуски, обробку поверхні, критерії перевірки та необхідну кількість.

Список літератури

1. SGL Carbon. Графітові чутливі елементи та компоненти для епітаксії з кремнію та SiC.

2. SGL Carbon. Покриття SIGRAFINE® SiC.

3. Мерсен. Напівпровідникове технологічне обладнання — ультрачистий графіт, покритий карбідом кремнію. Pedersen, H. та ін. Епітаксічне вирощування SiC за допомогою CVD на основі хлоридів. Журнал росту кристалів.
