Субстрат проти епітаксії: ключові ролі у виробництві напівпровідників

Вступ: два стовпи сучасних мікросхем

Щоб по-справжньому зрозуміти, як передовий чіп забезпечує високу швидкість обчислень і високу вихідну потужність, ми повинні заглибитись у два фундаментальні стовпи його фізичної структури — напівпровідникову підкладку та процес епітаксійного росту.

Простіше кажучи, підкладка забезпечує «основу» для механічної підтримки та розсіювання тепла, тоді як епітаксійний шар є «активним функціональним шаром», ретельно побудованим на цій «основі». Хоча ці два терміни відрізняються лише одним ознакою, вони мають фундаментальні відмінності в структурі матеріалу, процесах виготовлення та функціональних ролях. У цій статті буде систематично описано їхні технічні відмінності, ключові параметри та вирішальний вплив на продуктивність кінцевого пристрою.

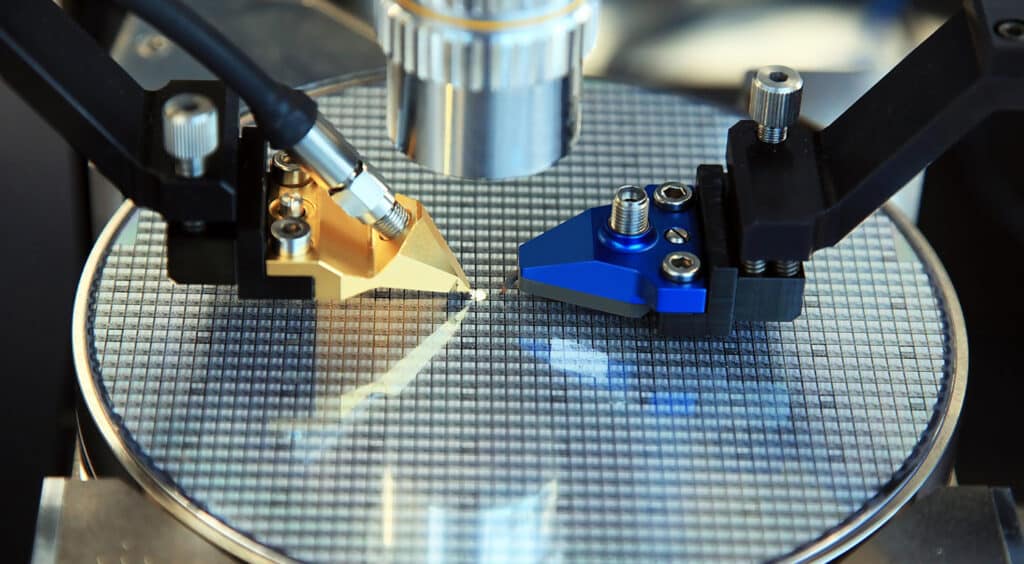

I. Що таке напівпровідникова підкладка?

[Ключовий висновок цього розділу]: Напівпровідникова підкладка служить «скелетом» і «тепловідвідником» пристрою. Високочистий монокристалічний кремній (Si) домінує на споживчому ринку, тоді як карбід кремнію (SiC) з його високою теплопровідністю 4,9 Вт/см·K став незамінним вибором для електромобілів і високовольтних систем.

Напівпровідникові підкладки утворюють структурну та теплову основу майже всіх напівпровідникових приладів. З механічної точки зору вони служать фізичною платформою, що підтримує мікро- та наноструктури; що більш важливо, вони забезпечують шаблон безперервної кристалічної решітки, який визначає орієнтацію кристала та структурну цілісність наступних шарів, що осаджуються.

Залежно від вимог застосування, матеріали підкладки можуть бути монокристалічними, полікристалічними або навіть аморфними; однак високопродуктивні електронні пристрої майже повністю покладаються на високочисті монокристалічні зливки, щоб мінімізувати межі зерен і дефекти, які перешкоджають рухливості носія.

1.1 Основні типи підкладок та їхні властивості матеріалів

Вибір підкладок великого розміру безпосередньо впливає на продуктивність пристрою, продуктивність виробництва та структуру витрат. У промисловості переважно використовуються три основні типи субстратів:

• Кремнієві підкладки: Монокристалічний кремній (Si), вирощений за допомогою методів Чохральського (CZ) або методів Float Zone (FZ), залишається абсолютним мейнстрімом у світовій напівпровідниковій промисловості донині. Його переваги полягають у винятковій економічній ефективності, високій механічній міцності та можливості масштабування до 300 мм (12 дюймів). Він широко використовується в споживчих процесорах, пристроях пам’яті та стандартних сонячних елементах.
• Підкладки з широкою забороненою зоною (карбід кремнію та сапфір): Коли вимоги до потужності та частоти перевищують фізичні межі кремнію, широкозонні матеріали стають неминучим вибором.
• Карбід кремнію (SiC): Завдяки чудовій теплопровідності (приблизно 3,7–4,9 Вт/см·К[1]) і високій напруженості електричного поля це ідеальний вибір для інверторів електромобілів (EV) і високовольтних електромереж.
• Сапфір (Al₂O₃): Завдяки відмінній оптичній прозорості та властивостям діелектричної ізоляції, він широко використовується в синіх/ультрафіолетових світлодіодах і спеціалізованих радіочастотних КНІ.
• Кварцова підкладка: Завдяки надзвичайно високій хімічній інертності, надзвичайно низькому коефіцієнту теплового розширення та високій оптичній чистоті він в основному використовується в оптичних компонентах високого класу, заготовках масок і спеціалізованому сенсорному обладнанні.

1.2 Дві основні функції підкладок: підтримка та розсіювання тепла

Під час реальної роботи пристрою насипні підкладки виконують дві незамінні ключові функції:

Механічна підтримка: Забезпечує структурну жорсткість під час серйозних термічних циклів, хімічних процесів у високому вакуумі, обробки пластин і внутрішнього пакування, ефективно запобігаючи викривленню та руйнуванню пластин.

Теплопровідність (розсіювання тепла): Сучасні мікросхеми генерують масивні локалізовані теплові потоки; об’ємні кремнієві підкладки діють як прямі тепловідводи, розсіюючи тепло назовні, щоб запобігти перегріву області з’єднання та відтоку тепла.

II. Що таке напівпровідниковий епітаксіальний ріст? (активний рівень, керований продуктивністю)

[Ключовий висновок цього розділу]: Епітаксійний шар є «душею продуктивності мікросхеми». CVD/MOCVD підтримує великомасштабне промислове виробництво, тоді як MBE (молекулярно-променева епітаксія) забезпечує надкруті інтерфейси з точністю на атомному рівні. Без епітаксійної технології наднизький опір увімкнення радара 5G міліметрового діапазону та високовольтних MOSFET був би неможливим.

Хоча підкладка забезпечує стабільну основу, монокристали, вирощені в масі, неминуче містять мікродефекти, природні домішки та фіксовані електричні характеристики. Для виготовлення надшвидкісних та високоефективних пристроїв виробники застосували епітаксію — контрольоване осадження надчистих тонких кристалічних шарів на цільову підкладку.

Під час епітаксійного процесу атоми з пари або молекулярних пучків осідають на нагріту поверхню підкладки та ідеально вирівнюються з кристалічною решіткою, що лежить під нею. Отримана епітаксіальна пластина демонструє надзвичайно високу чистоту кристалів із щільністю дефектів на кілька порядків нижчою, ніж у об’ємної підкладки.

2.1 Загальні технології та обладнання для епітаксійного осадження

Сучасне епітаксіальне зростання досягається в першу чергу за допомогою наступних передових методів:

• Хімічне осадження з парової фази (CVD / MOCVD): Газоподібні прекурсори розкладаються на поверхні нагрітої пластини з утворенням однорідного монокристалічного шару. Серед них металоорганічне хімічне осадження з парової фази (MOCVD) є промисловим стандартом для епітаксійного росту сполук III-V і широкозонних напівпровідників.

• Молекулярно-променева епітаксія (MBE): Проводячись у середовищі надвисокого вакууму (UHV), цей процес забезпечує точність одноатомного шару шляхом направлення точного теплового променя на підкладку, що призводить до надзвичайно крутих градієнтів межі розділу. Він підходить для надтонких структур, таких як квантові ями.

Високоякісне епітаксійне осадження залежить не лише від точного контролю процесу, але й від управління тривалістю життя ключових компонентів усередині реакційної камери (таких як графітові підкладки з SiC), що безпосередньо впливає на стабільність процесу та продуктивність.

2.2 Розширені додатки на основі епітаксійної технології

Епітаксія дозволяє створювати архітектури пристроїв, яких неможливо досягти лише за допомогою масових матеріалів:

• Кремнієво-германієвий біполярний транзистор з гетеропереходом (SiGe HBT): Нарощування надтонкого епітаксійного шару SiGe на базовій ділянці створює зміщення забороненої зони, значно підвищуючи швидкість відгуку на високих частотах.
• Технологія напруженого кремнію: Нанесення тонкого кремнієвого шару на решітку SiGe викликає деформацію розтягу або стиснення, тим самим збільшуючи рухливість носіїв (посилюється рухливість електронів у n-FET і рухливість дірок у p-FET).
• Селективне епітаксіальне зростання (SEG): У сучасних архітектурах FinFET і Gate-All-Around (GAA) вибіркове епітаксіальне зростання Si/SiGe на ділянках витоку/стоку зменшує контактний опір і збільшує струм насичення.

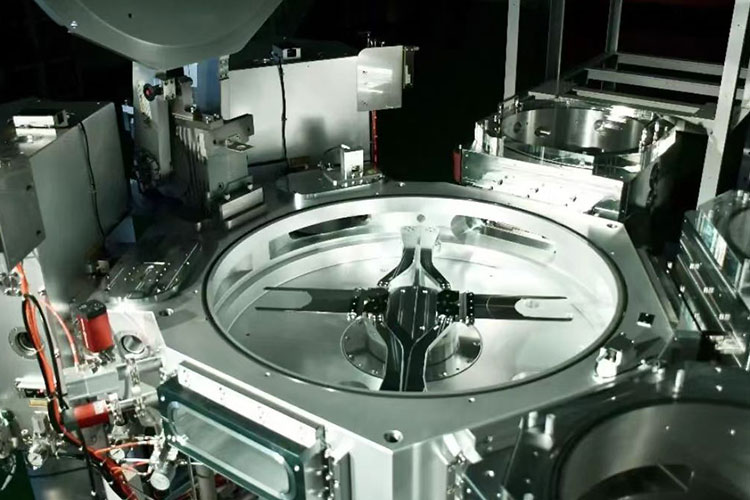

Визначення процесу напівпровідникової епітаксії див.Що таке процес напівпровідникової епітаксії?

III. Субстрат проти епітаксійної пластини: огляд основних відмінностей

[Ключовий висновок цього розділу]: Найпряміший спосіб розрізнити ці два — дослідити їхні «функціональні ролі» — підкладка відповідає за протистояння фізичним і термічним ударам, тоді як епітаксійний шар відповідає за протистояння струму й електричним полям. Завдяки відокремленню активної області від схильної до дефектів області епітаксійні пластини досягають рівнів струму витоку більш ніж на один порядок нижче, ніж пристрої, виготовлені безпосередньо на підкладці.

Для візуального порівняння в таблиці нижче наведено основні відмінності між об’ємними підкладками та епітаксіальними пластинами з точки зору основних виробничих параметрів:

IV. Технічний прогрес: як епітаксія істотно підвищує продуктивність пристрою?

[Ключовий висновок цього розділу]: Природні мікродефекти та точки термічної напруги в масивних підкладках є «прихованими вбивцями», які викликають високий струм витоку та низьку напругу пробою в пристроях. Суть епітаксійної технології полягає у відокремленні «дефектної механічної підкладки» від «бездефектного активного функціонального шару», таким чином ізолюючи транспорт носія в чистому епітаксійному шарі. Ця конструкція роз’єднання безпосередньо призводить до вищих робочих частот, нижчого енергоспоживання та довшого терміну служби пристрою — якісний стрибок, якого неможливо досягти, використовуючи лише об’ємні підкладки.

Впровадження епітаксійної технології — це не просто «додавання шару плівки», а скоріше якісний стрибок у надійності пристрою та електричних характеристиках.

Навіть із найвищою хімічною чистотою стандартні об’ємні підкладки неминуче містять мікропористість, кисневі осади та точки термічної напруги, що залишилися після процесу витягування кристалів. Виготовлення пристроїв безпосередньо на масивних підкладках часто призводить до високого струму витоку та низького допуску напруги пробою.

Навпаки, епітаксійні пластини ізолюють транспорт носія в чистому, бездефектному епітаксійному шарі. Відокремлюючи активну функціональну область від схильної до дефектів механічної підкладки, виробники можуть досягти:

• Більш високі робочі частоти (знижена паразитна ємність);
• Менше енергоспоживання (зменшені витоки);
• Подовжений термін служби пристрою та виняткова стабільність за екстремальних електротермічних навантажень.

Наприклад, у галузі потужних напівпровідників якість гомогенного епітаксійного шару SiC безпосередньо визначає номінальну напругу пробою та опір увімкненому стані MOSFET-пристроїв — те, чого масивні підкладки SiC не можуть досягти самостійно.

V. Технічні питання, які найбільше хвилюють інженерів (FAQ)

(Наведені нижче запитання випливають із типових технічних проблем, з якими стикаються інженери-технологи лінії виробництва напівпровідників під час фактичних процесів епітаксійного росту)

Q1: Якщо під час епітаксійного росту кількість твердих частинок раптово збільшується, окрім витоків камери, які інші області, які легко не помітити, слід дослідити?

A: Це одна з найскладніших несподіваних ситуацій, з якими стикаються інженери під час звичайних запусків пластин. Після підтвердження того, що камера герметична, ми рекомендуємо визначити пріоритетне дослідження трьох «прихованих кутів»:

1. Стан поверхні графітового чутливого елемента: мікротріщини або ділянки відшаровування в покритті SiC можуть вивільняти частинки при високих температурах. Якщо чутливий пристрій використовувався більше 1000 разів, ми рекомендуємо негайно замінити його для тестування — багато проблем з частинками зникають після заміни чутливого елемента на інший із непошкодженим покриттям.

2. Перехідні процеси під час перемикання газопроводу: у системах MOCVD коливання тиску в момент перемикання вихідного газу можуть спричинити відрив побічних продуктів від внутрішніх стінок трубопроводу. Ми рекомендуємо перевірити криву відгуку автоматичного регулятора тиску (APC), щоб переконатися, чи не відбувається перевищення тиску.

3. Забруднювачі на тильній стороні підкладки: якщо на тильній стороні підкладки є дрібний пил або органічні залишки до того, як вона потрапить у камеру, вона може «мігрувати» на передній епітаксійний шар під час високих температур — це проблема, про яку найчастіше не звертають уваги.

Усунення несправностей із частинками — це, по суті, процес «усунення»: почніть із витратних матеріалів, які найчастіше замінюють, і крок за кроком прослідкуйте проблему до глибших частин камери.

Питання 2: Наскільки вузьким є технологічне вікно для ступінчастого росту в SiC епітаксії? Які допустимі відхилення температури і тиску?

Відповідь: Це питання стосується суті процесу епітаксії SiC — для ступінчастого росту необхідно одночасно виконати три умови в надзвичайно вузькому вікні: достатня рухливість поверхні, відповідний бар’єр для зародження на краю сходинки та придушення тривимірного росту островів.

На основі практичних даних ліній масового виробництва:

• Температурне вікно: Зазвичай між 1550°C і 1650°C, з ефективним вікном приблизно ±15°C. Якщо температура занадто низька, шорсткість поверхні (RMS) різко погіршується; якщо температура занадто висока, з'являються поліморфні включення 3C-SiC.
• Вікно тиску: зазвичай регулюється між 50 і 200 мбар, з ефективним вікном приблизно ±20 мбар. Надмірний тиск → зменшена довжина поверхневої міграції та крок коалесценції; недостатній тиск → зниження перенасичення пари та значне зниження швидкості росту.

У практичних інженерних додатках більшість інженерів-технологів вважають за краще спочатку зафіксувати температуру, а потім точно налаштувати тиск, щоб знайти вікно, оскільки камера швидше реагує на зміни тиску, що робить її придатною для швидкого сканування DOE (планування експериментів).

Q3: Як визначається цикл заміни графітового токоприймача в обладнанні MOCVD? Це залежить від кількості прогонів чи візуального огляду?

Відповідь: Це питання безпосередньо пов’язане з балансом між продуктивністю процесу та виробничими витратами та є ключовим для інженерів виробничої лінії та осіб, які приймають рішення щодо закупівель.

Стандартною практикою галузі є подвійний підхід, який поєднує «тривалість життя партії» та «візуальний огляд»:

• Термін служби партії: Постачальники надають рекомендований термін служби (наприклад, для партій Aixtron рекомендуються провідники з SiC-покриттям VETEK), отримані за результатами випробувань на прискорене старіння, заснованих на термоциклічній втомі покриття. Навіть якщо зовнішній вигляд нормальний, рекомендується замінити сприймач за розкладом до досягнення цієї кількості партій, щоб зменшити ризик раптового виходу з ладу.

• Візуальний огляд: Після кожної серії обробки візуально перевіряйте поверхню покриття SiC або досліджуйте її під мікроскопом. Якщо з’являється будь-який із наведених нижче «червоних прапорців», необхідно негайно виконати заміну — не чекати закінчення рекомендованого терміну служби:

①Помітне відшарування або розтріскування покриття;

② Знебарвлені плями діаметром >1 мм на поверхні (вказують на пошкодження покриття та окислення графітової підкладки);

③ Повторювані локалізовані коливання товщини епітаксіального шару за умови, що фактори розподілу повітряного потоку були виключені.

Широко підтверджена інженерна практика полягає в тому, щоб встановити цикл заміни на 80% від рекомендованого постачальником терміну служби, одночасно створюючи базу даних терміну служби субстрату шляхом фотографування та архівування зовнішнього вигляду кожної партії — цей підхід дозволяє уникнути як передчасного браку (що спричиняє відходи), так і азартних ігор до останньої печі, що може призвести до браку всієї партії.

Q4: Коли епітаксійний дуг або деформація пластини перевищує специфікації, це пов’язано в основному з підкладкою чи процесом епітаксійного оброблення?

A: Це найбільш гаряче обговорюване питання «розподілу відповідальності» серед інженерів під час зустрічей з аналізу продуктивності. Відповідь така: обидва сприяють, але відносна вага змінюється залежно від матеріальної системи:

Прагматична послідовність усунення несправностей для проблем з коробленням: спочатку перевірте вхідні дані про короблення підкладки (звіт постачальника Cpk) → Потім перевірте однорідність температури епітаксіальної печі (калібрування термопари) → Нарешті, налаштуйте рецепт процесу.

VI. Резюме та рекомендації щодо вибору

Підсумовуючи, підкладка служить «скелетом і радіатором», а епітаксійний шар діє як «мозок і м’язи». Обидва незамінні:

Якщо ви зосереджені на недорогих стандартних логічних мікросхемах або простих дискретних пристроях, для задоволення ваших потреб достатньо високоякісних кремнієвих підкладок великого розміру.

Якщо ваша програма передбачає високочастотний зв’язок, перетворення потужності високої напруги або високочутливе фотодетектування, то пластини, виготовлені за допомогою прецизійних епітаксіальних процесів, є вашим найкращим вибором.

У сучасній галузі виробництва напівпровідників, яка постійно шукає «швидші, менші та ефективніші» рішення, епітаксіальна технологія стала основним інструментом для подолання фізичних обмежень закону Мура.

Потрібні спеціальні епітаксійні пластини для вашого проекту чи хочете дізнатися про конкретні варіанти вибору підкладки?

[Натиснітьтутзв’язатися з нами] або зателефонуйте [+86-18069220752], і наші інженери-технологи нададуть вам професійну технічну підтримку.
