Чому графітовий токоприймач із покриттям SiC необхідний для епітаксії напівпровідників

Оскільки напівпровідникові пристрої продовжують розвиватися в напрямку більшої потужності, більшої частоти та більшої інтеграції, вимоги до обладнання для епітаксійного вирощування стають дедалі жорсткішими. Незалежно від того, чи виробляють пристрої живлення з SiC, радіочастотні компоненти GaN, світлодіодні чіпи чи кремнієві епітаксіальні пластини, виробники покладаються на один критичний компонент усередині реактора — графітовий чутливий елемент із покриттям із SiC.

Хоча рідко видно за межами реакційної камери, цей компонент безпосередньо впливає на однорідність температури пластини, утворення частинок, термін служби покриття та, зрештою, продуктивність пристрою.

Що таке графітовий токоприймач із SiC-покриттям?

Графітовий токоприймач із SiC-покриттям — це високоточно розроблений графітовий компонент, захищений щільним покриттям із карбіду кремнію, нанесеним методом хімічного осадження з парової фази (CVD).

Всередині епітаксіального реактора токоприймач виконує кілька важливих функцій:

• Підтримує напівпровідникові пластини протягом усього процесу росту
• Рівномірно передає тепло від нагрівача до пластини
• Обертається разом із пластиною для покращення однорідності плівки
• Зберігає стабільність розмірів при багаторазових термічних циклах
• Захищає графітову підкладку від корозійних технологічних газів

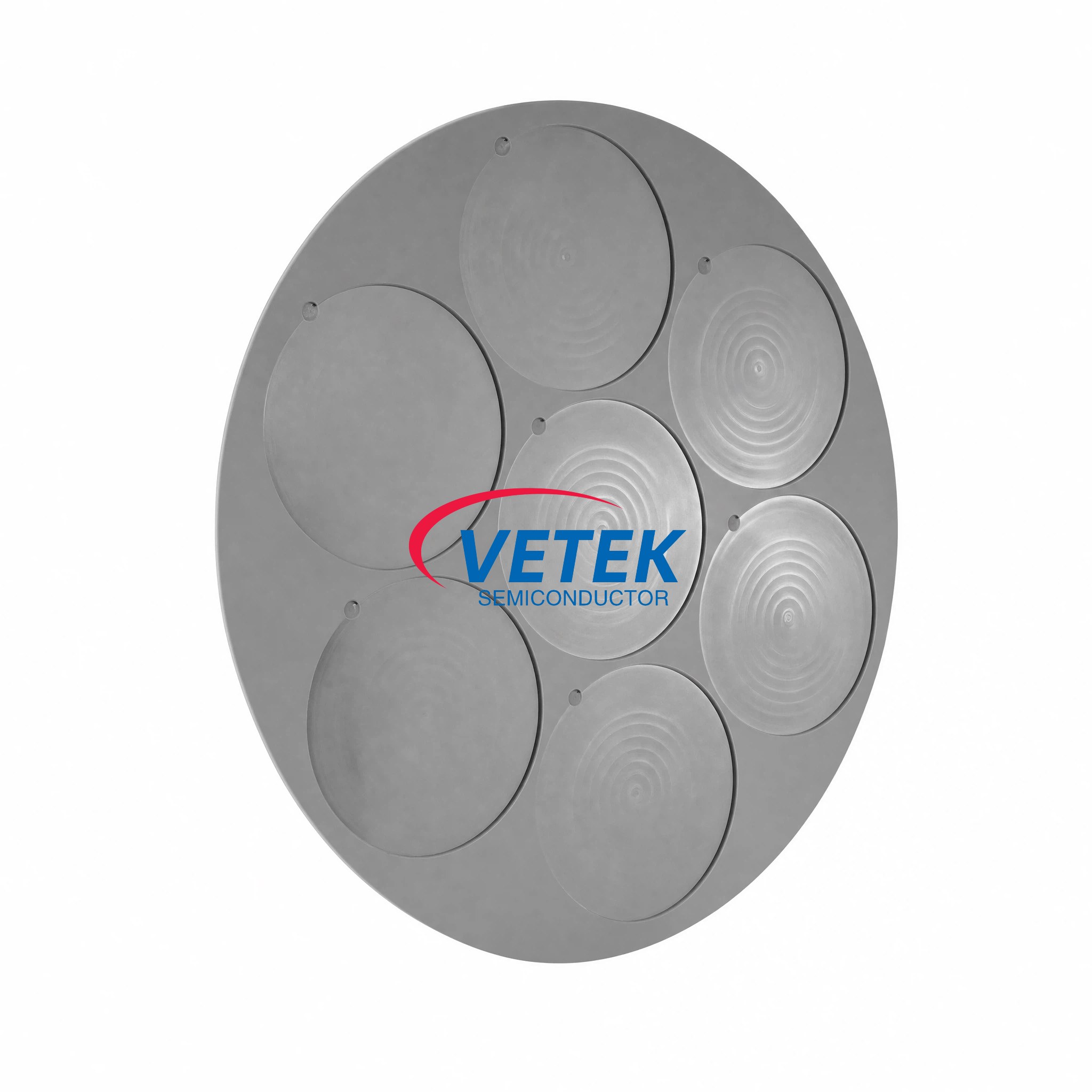

Залежно від процесу, приймачі можуть бути розроблені як млинці, бочки, лотки, вафельні носії або індивідуальні компоненти реактора.

Чому б не використовувати Bare Graphite?

Графіт давно визнано одним із найкращих високотемпературних інженерних матеріалів завдяки:

· Відмінна теплопровідність

· Низький коефіцієнт теплового розширення

· Висока температурна стабільність

· Легка обробка

· Низька щільність

Однак чистий графіт непридатний для прямої обробки напівпровідників.

Під час епітаксії технологічні гази, такі як H₂, HCl, NH3, силан, хлорсилани та металоорганічні прекурсори, постійно атакують відкриті поверхні графіту. З часом графіт починає окислюватися, піддаватися корозії та виділяти частинки вуглецю.

Ці частинки можуть:

· забруднити вафлі,

· підвищення щільності дефектів,

· зменшити епітаксійну однорідність,

· скоротити міжремонтні інтервали реактора.

Тому майже всі сучасні напівпровідникові реактори використовують захисні керамічні покриття замість відкритого графіту.

Чому карбід кремнію є кращим покриттям?

Серед доступних матеріалів для покриття, включно з BN, ZrB₂, TaC та різними оксидними покриттями, карбід кремнію CVD став галузевим стандартом, оскільки він пропонує чудовий баланс теплових, хімічних і механічних властивостей.

Основні переваги:

• Надзвичайна хімічна стійкість: щільний SiC запобігає потраплянню корозійних газів на графітову підкладку, що значно подовжує термін служби компонентів.
• Чудова теплопровідність: висока теплопровідність забезпечує швидку теплопередачу, зберігаючи відмінну однорідність температури по всій пластині.
• Низька невідповідність теплового розширення: Коефіцієнт теплового розширення SiC майже відповідає графіту, зменшуючи внутрішню напругу під час повторюваних циклів нагрівання та охолодження.
• Висока твердість: покриття стійке до стирання під час завантаження пластин і роботи реактора.
• Висока чистота: високоякісні CVD-покриття SiC мінімізують металеве забруднення та утворення часток, що є критично важливим для вдосконаленого виробництва напівпровідників.

Чому хімічне осадження з парової фази (CVD)?

Існують різні технології нанесення покриттів, зокрема:

· Плазмове напилення

· Золь-гель покриття

· Електрофоретичне осадження

· Пакетне цементування

· Покриття пензлем

Однак виробництво напівпровідників переважно віддає перевагу хімічному осадженню з парової фази (CVD), оскільки воно створює покриття з:

· надзвичайно висока чистота,

· відмінна щільність,

· рівномірна товщина,

· чудова адгезія,

· низька пористість,

· чудова конформність на складних геометріях.

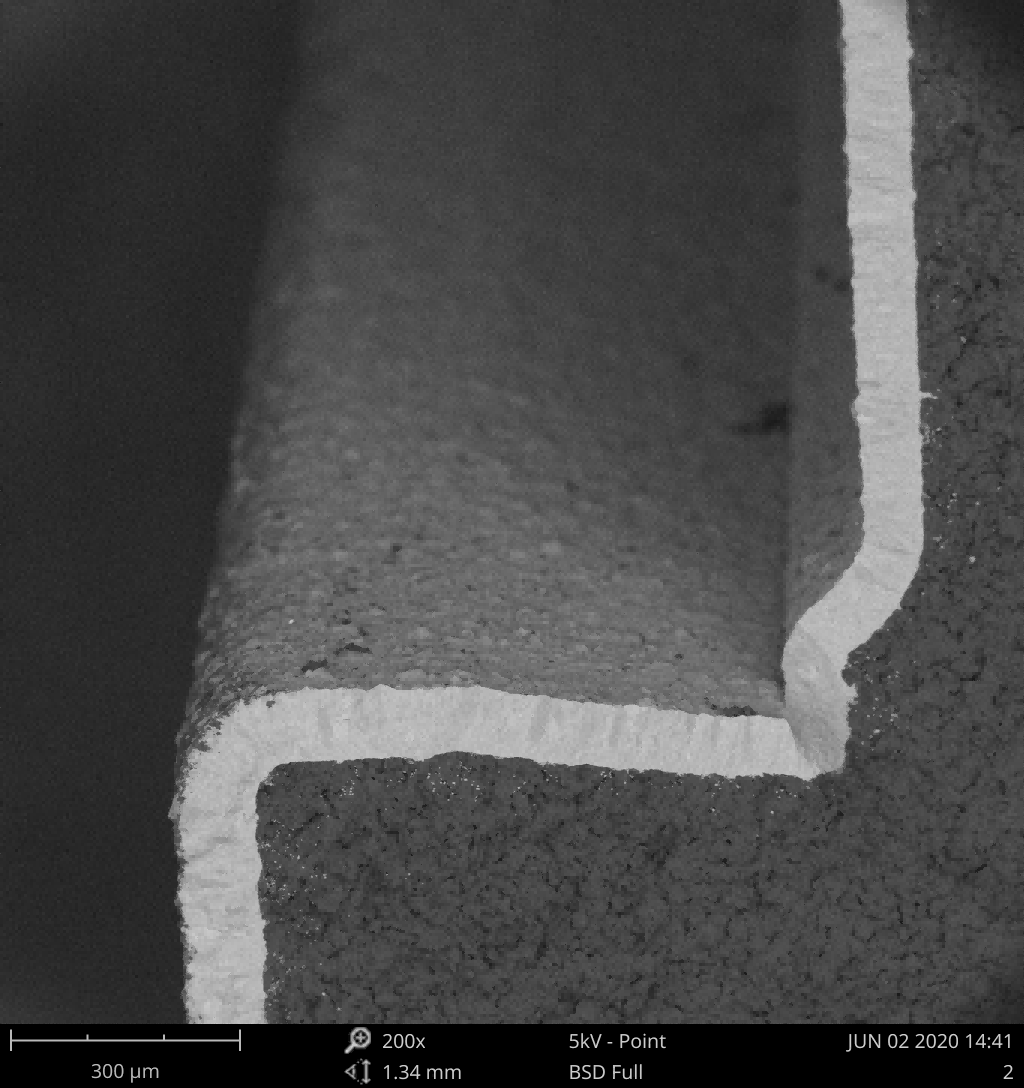

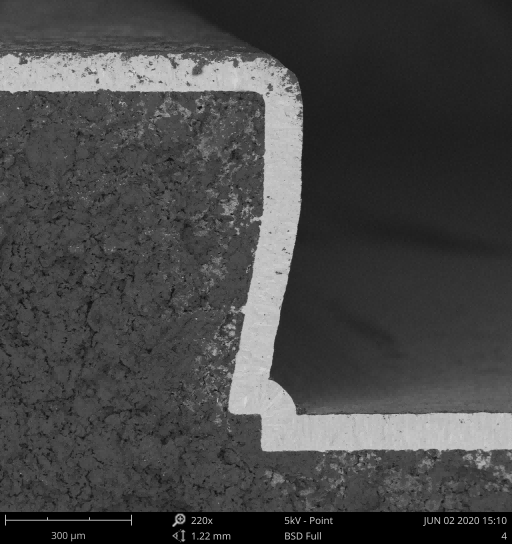

На відміну від напилених покриттів, які часто містять пори та слабкі межі розділу, CVD SiC утворює щільний кристалічний шар, хімічно зв’язаний із графітовою підкладкою, що забезпечує значно довший термін служби за суворих умов процесу.

Типові програми

Графітові компоненти з SiC-покриттям широко використовуються в:

SiC епітаксія: Підтримка провідних і напівізоляційних SiC пластин під час гомоепітаксіального росту для MOSFET, SBD та інших силових пристроїв.

Кремнієва епітаксія: забезпечення стабільних термічних платформ для епітаксії кремнієвих пластин, що використовується у виробництві КМОП та силових напівпровідників.

Епітаксія GaN: Підтримка росту GaN-on-Si та GaN-on-SiC для радіочастотних пристроїв, HEMT, MicroLED та силової електроніки.

Виробництво світлодіодів: використовується всередині реакторів MOCVD для синього, зеленого, ультрафіолетового та мікросвітлодіодного епітаксійного росту.

Висновок

У міру того як напівпровідникові процеси продовжують рухатися до більших пластин, щільніших вікон процесу та меншої щільності дефектів, важливість високоефективних компонентів реактора продовжує зростати.

Графітові чутливі елементи з CVD SiC-покриттям стали незамінними, оскільки вони поєднують чудові теплові характеристики графіту з видатною хімічною стійкістю, чистотою та довговічністю карбіду кремнію.

Інвестиції у високоякісні графітові компоненти з SiC-покриттям безпосередньо сприяють підвищенню продуктивності, довшому часу безвідмовної роботи обладнання та зниженню виробничих витрат, якщо це стосується силових пристроїв із SiC, радіочастотної електроніки GaN, виробництва світлодіодів чи кремнієвої епітаксії.
