Графітовий вафельний носій з покриттям
  • Графітовий вафельний носій з покриттямГрафітовий вафельний носій з покриттям
  • Графітовий вафельний носій з покриттямГрафітовий вафельний носій з покриттям

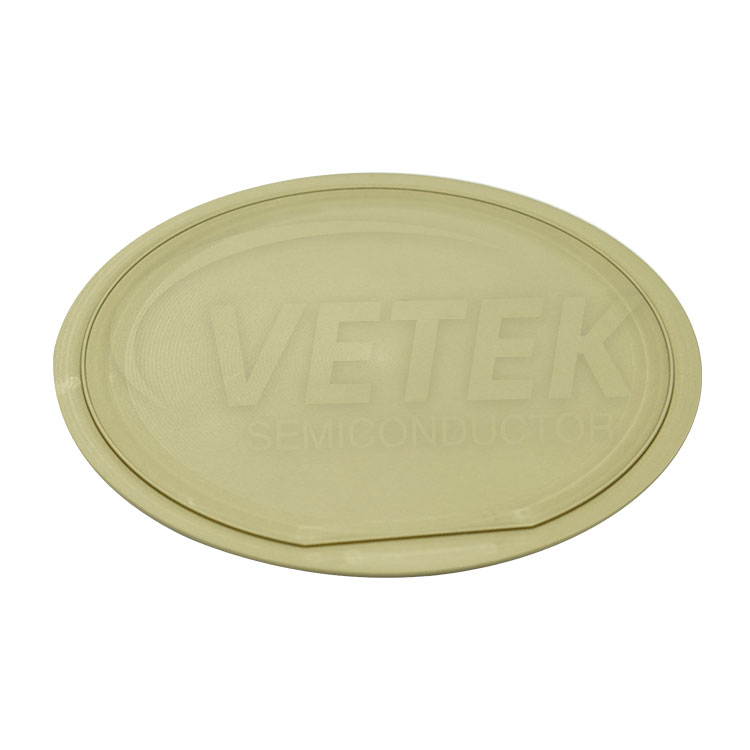

Графітовий вафельний носій з покриттям

Компанія VeTek Semiconductor ретельно розробила графітовий носій із покриттям TaC для клієнтів. Він складається з графіту високої чистоти та покриття TaC, яке підходить для різноманітної епітаксійної обробки пластин. Протягом багатьох років ми спеціалізуємося на покритті SiC і TaC. Порівняно з покриттям SiC, наш графітовий носій із покриттям TaC має вищу термостійкість і зносостійкість. Ми з нетерпінням чекаємо можливості стати вашим довгостроковим партнером у Китаї.

Ви можете бути впевнені, придбавши спеціалізований графітовий носій із покриттям TaC від VeTek Semiconductor. Ми з нетерпінням чекаємо на співпрацю з вами, якщо ви хочете знати більше, ви можете проконсультуватися з нами зараз, ми відповімо вам вчасно!

Немпровідниковий пластинний носій, що покривають TAC, Vetek, безпосередньо взаємодіє з вафлями в епітакси -реакторі, підвищуючи ефективність та продуктивність. З можливістю кремнієвого карбіду або покриття карбіду Tantalum, напівпровідниковий пластинний носій, що покривало TAC, що покриває, пропонує тривалий термін експлуатації, до 2-3 разів довше з карбідом Tantalum. Сумісний з різними машинними моделями, включаючи печі Epitaxy LPE SIC, епітаксіальні печі NASO.

Графітовий носій, покритий TAC, що покриває TAC, забезпечує точну реакційну стехіометрію, запобігає міграції домішок та підтримує стабільність температури понад 2000 ° C. Він демонструє неабияку стійкість до H2, NH3, SIH4 та SI, захищаючи від суворих хімічних умов. Вимкнувши теплові удари, це дозволяє швидко експлуатувати цикли без розшарування покриття.

Покриття VeTek Semiconductor TaC гарантує надвисоку чистоту, усуває домішки та забезпечує конформне покриття, що відповідає суворим допускам розмірів. Завдяки розширеним можливостям обробки графіту VeTek Semiconductor ми готові задовольнити ваші потреби в налаштуванні. Незалежно від того, чи потрібні вам послуги з нанесення покриттів чи комплексні рішення, наша команда експертів-інженерів готова розробити ідеальне рішення для ваших конкретних завдань. Довіртеся нам, ми постачаємо високоякісні продукти, які відповідають вашим вимогам і очікуванням.


Метод PVT Зростання кристалів SiC:

PVT method SiC Crystal Growth


Параметр продукту графітового пластинчастого носія з покриттям TaC

Фізичні властивості покриття TaC
Щільність 14.3 (г/см³)
Конкретна емістивність 0.3
Коефіцієнт теплового розширення 6.3 10-6
Твердість (HK) 2000 р.
опір 1×10-5Ом*см
Термостабільність <2500 ℃
Зміни розміру графіту -10~-20 мкм
Товщина покриття Типове значення ≥20um (35um±10um)


Порівняйте виробничий магазин напівпровідників:

VeTek Semiconductor Production Shop


Огляд напівпровідникового ланцюга епітакси -індустрії:

Overview of the semiconductor chip epitaxy industry chain


Гарячі теги: Графітова пластина з покриттям TaC
