Як покриття TaC покращує ріст кристалів SiC у застосуваннях PVT

Як покриття TaC покращує ріст кристалів SiC у застосуваннях PVT

Карбід кремнію (SiC) зараз лежить в основі більшої частини прогресу в силових агрегатах електромобілів, перетворювачах відновлюваної енергії та високочастотних модулях живлення. Економічність виробництва та продуктивність пристрою залежать від збільшення розмірів кристалів SiC, збільшення виходу партії та придушення кількості дефектів. Досягнення цих цілей вимагає більшого, ніж чітко налаштовані рецепти процесу. Цілісність і довговічність матеріалів термічного поля стають однаково вирішальними, особливо з огляду на агресивні умови всередині печей з фізичним транспортом пари (PVT).

Серед варіантів обробки поверхні для графітових деталей хімічне осадження з парової фази (CVD) карбіду танталу (TaC) набуло помітної популярності. Це покриття не просто екранує підкладку; він активно змінює хімічний склад поверхні та теплову реакцію компонентів, які зазнають найсуворіших умов експлуатації.

Яке покриття TaC робить всередині PVT печі?

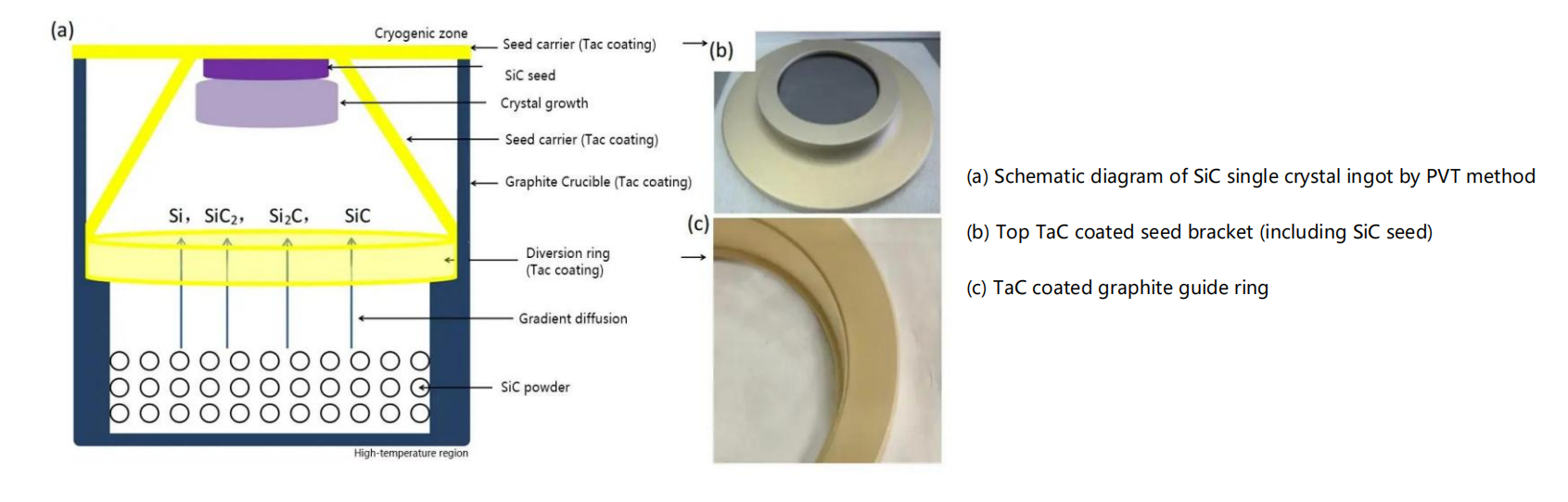

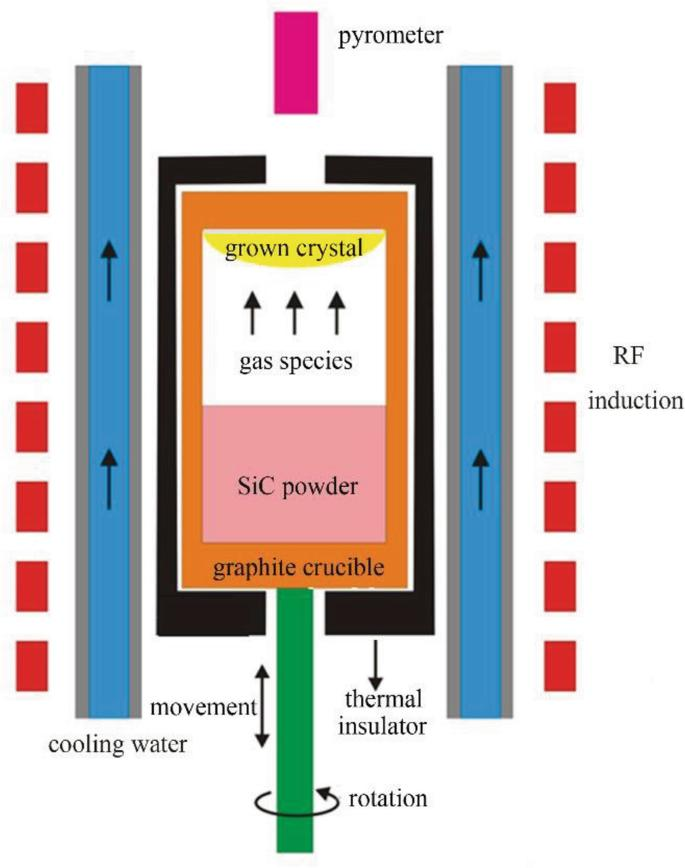

Зростання PVT відбувається шляхом сублімації сировини SiC вище 2000 °C. Пари, що утворюються в результаті, рухаються до холоднішого затравкового кристала, де конденсація та рекристалізація поступово утворюють булю. Один запуск може тривати сотні годин. Протягом цього інтервалу кожна графітова поверхня — стінки тигля, затравковий тримач, напрямні кільця — стикається з постійною багатою кремнієм парами, екстремальними температурними градієнтами та механічною напругою через невідповідність температурного розширення.

Без захисних шарів графіт проходить два паралельних шляхи деградації. Один з них фізичний: ерозія поверхні вивільняє дрібні частинки вуглецю в потік пари. Інший – хімічний: пари кремнію реагують із графітом, утворюючи леткий SiC або інші проміжні речовини, поступово стоншуючи стінку компонента. Обидва шляхи вводять кластери вуглецю або сліди металевих домішок у кристал, що росте, і обидва скорочують термін використання дорогих меблів для печей.

Покриття CVD TaC перериває ці механізми. Стехіометрично контрольований шар покриття, без отворів і зчеплений з графітовою підкладкою. Він представляє собою хімічно інертну поверхню для високотемпературної пари, тому графіт, що лежить під ним, ніколи не контактує безпосередньо з реактивним середовищем. Це розділення принципово змінює траєкторію забруднення.

Спостережувані покращення якості кристалів

Виробники кристалів часто повідомляють, що компоненти з TaC-покриттям корелюють із меншою кількістю вуглецевих включень і закінчень мікротруб. Пояснення полягає в здатності покриття підтримувати постійний стан поверхні протягом кількох циклів. Графіт без покриття змінюється з часом — його пористість збільшується, його випромінювальна здатність змінюється, а його місцевий розподіл температури змінюється. Ці поступові зміни порушують симетрію теплового поля, необхідну для рівномірного радіального зростання.

Стабільне теплове поле, навпаки, зберігає осьовий і радіальний градієнти температури, необхідні для контрольованого ступінчастого росту потоку на поверхні насіння. Завдяки покриттю TaC внутрішня частина тигля зберігає свою початкову геометрію та тепловиділення протягом кількох циклів росту. Результатом є більш точний розподіл показників якості кристалів від циклу до циклу, що безпосередньо підвищує частку придатних для використання пластин на буль.

Подовжений термін служби компонентів і експлуатаційна вартість

Економічні аргументи для покриття TaC часто базуються на подовженні терміну служби. Графітові компоненти у формі без покриття можуть потребувати заміни після 10–20 циклів вирощування, залежно від конкретного температурного профілю та тривалості циклу. Еквіваленти з TaC-покриттям у задокументованих операціях печі регулярно досягають у 2–3 рази більшого терміну служби, перш ніж продемонструвати вимірну втрату ваги або шорсткість поверхні.

Ця довговічність пояснюється високою температурою плавлення покриття (понад 3800 °C) і низьким коефіцієнтом дифузії як для вуглецю, так і для кремнію. Навіть при 2200°C взаємна дифузія на межі покриття–підкладка залишається незначною. Покриття не розливається, не розшаровується та не розшаровується під час термічного циклу за умови належної оптимізації параметрів осадження CVD. Більші інтервали між замінами компонентів призводять до меншої кількості циклів охолодження та нагрівання печі, меншої кількості праці для демонтажу та повторного складання та меншого споживання високочистого графітового матеріалу.

Характеристики чистоти, важливі для напівпровідників

Для апаратного SiC металеві домішки на рівнях часток на мільйон можуть погіршити термін служби носія та напругу пробою. Тому саме покриття має бути сумісним із напівпровідниками. CVD TaC, оброблений з прекурсорів високої чистоти, досягає задокументованої чистоти 99,999841%. Ця цифра не випадкова: вона відображає навмисний контроль над очищенням газу-попередника, чистотою реактора та обробкою після осадження. На цьому рівні чистоти будь-які металеві частини, які можуть дифундувати з покриття в парову фазу, залишаються нижче аналітичних меж виявлення для типової тривалості росту.

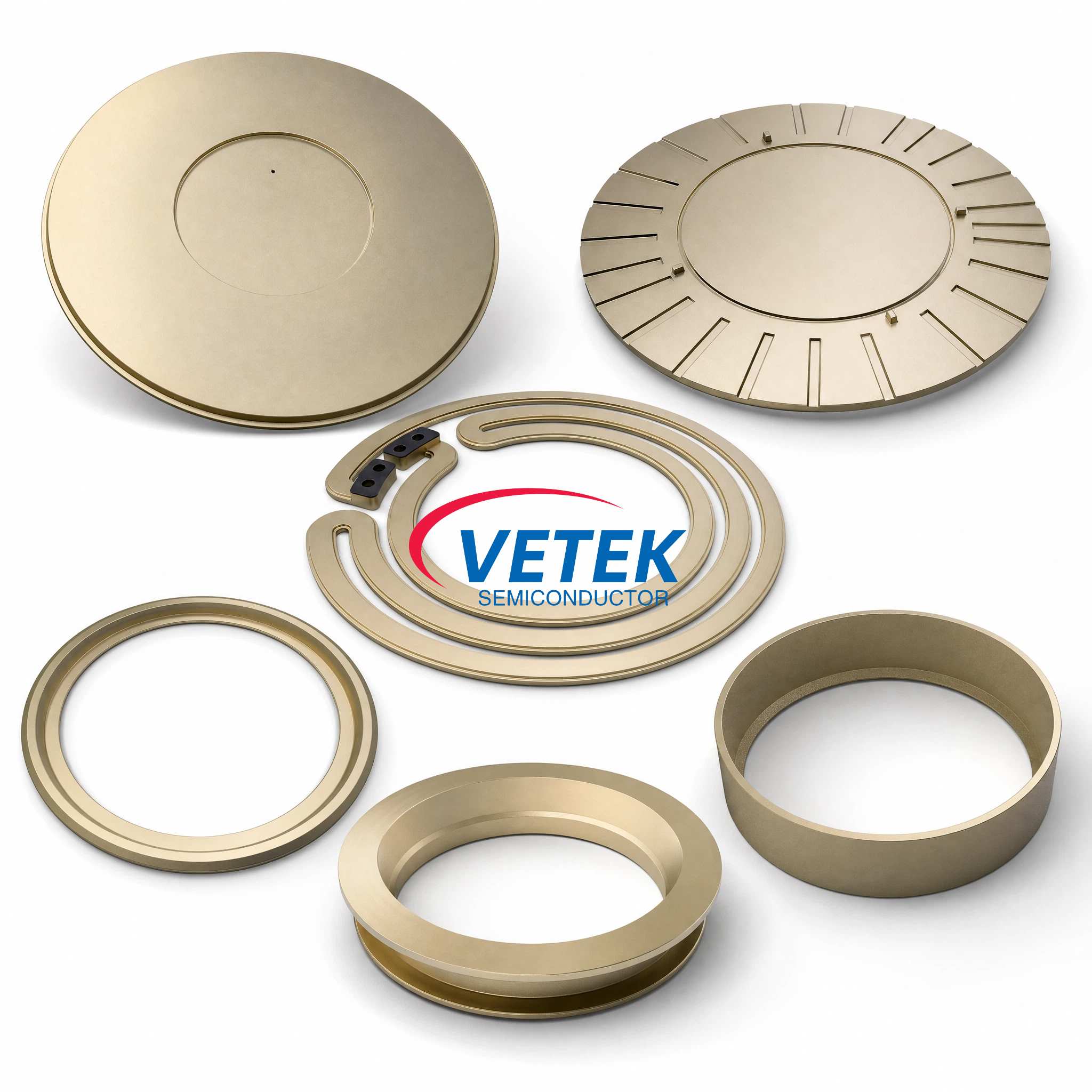

Зазвичай деталі з графітовим покриттям

Теплові поля PVT зазвичай включають від п’яти до восьми різних графітових компонентів, які можуть виграти від застосування TaC:

Тиглі, які містять вихідний порошок SiC і витримують найвищі температури.

Затравкові тримачі, які кріплять затравковий кристал і потребують точного теплового контакту.

Направляючі кільця, які формують шлях потоку пари до насіння.

Тигельні кільця та розпірки, які визначають зазор між джерелом і затравкою.

Додаткові ізоляційні екрани або опорні стовпи в певних конструкціях печей.

Покриття всіх або більшості цих частин створює однорідний стан поверхні по всій гарячій зоні, замість того, щоб мати змішані покриті та непокриті поверхні, які можуть викликати локальну термічну або хімічну асиметрію.

Чому CVD, а не інші методи осадження?

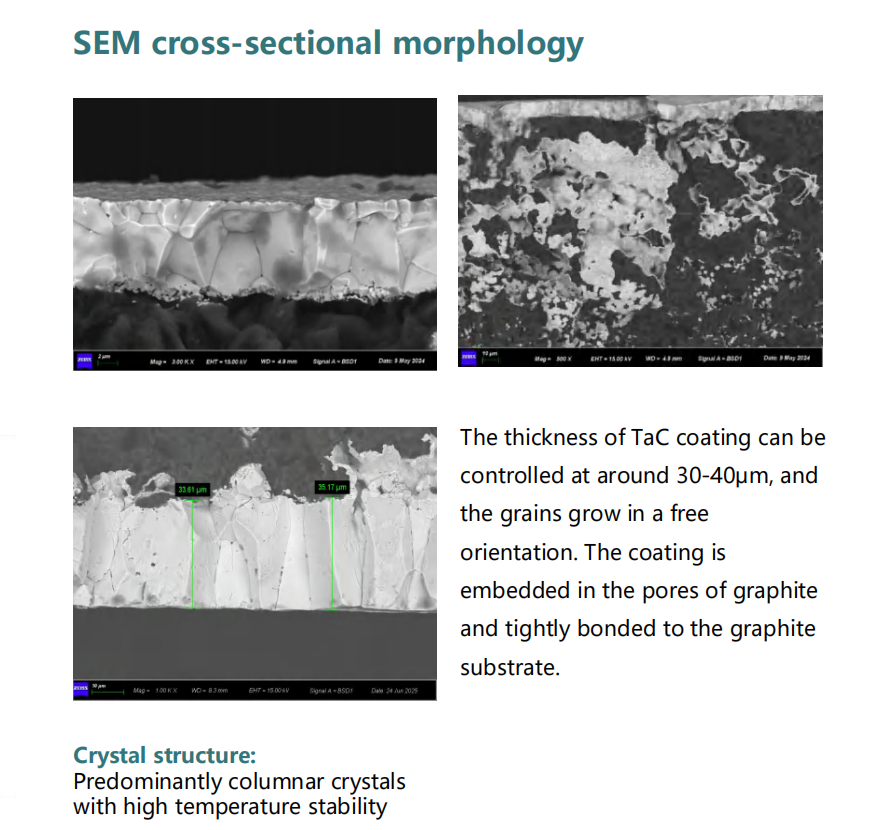

Не всі покриття TaC працюють однаково. Цементація плазмовим розпиленням або пакуванням дає більш товсті шари, але з вищою пористістю, гіршою адгезією та більшим ризиком розколювання при термічному ударі. CVD відрізняється тим, що вирощує покриття атом за атомом із прекурсорів у паровій фазі. Це дає повністю щільні мікроструктури з розміром зерен порядку кількох мікрометрів і рівномірністю товщини в межах ±5 мкм для компонентів великої площі.

Стандартна товщина CVD TaC становить 30 ± 5 мкм для більшості PVT тиглів і тримачів. Для печей з розширеними циклами або вищими піковими температурами можна застосовувати індивідуальну товщину до 40 мкм. Більш товсті покриття збільшують довжину дифузійного бар’єру, але вимагають ретельного узгодження з коефіцієнтом теплового розширення графітової підкладки, щоб уникнути міжфазної напруги — фактора, який добре характеризується при проектуванні процесу CVD.

Практичні міркування щодо усиновлення

Підприємства, які переходять від компонентів без покриття до компонентів з покриттям TaC, повинні передбачити коригування в контролі температури. Покриття змінює коефіцієнт випромінювання поверхні, що може зміщувати показання пірометра або калібрування потужності до температури на 20–50°C. Цей зсув є передбачуваним і повторюваним, тому достатньо короткого калібрування, щоб відновити правильні температурні задані значення. Після такої початкової компенсації система з покриттям поводиться більш узгоджено протягом серії, ніж її аналог без покриття, зменшуючи потребу в налаштуванні за серією.

Висновок

Виробництво SiC на основі PVT висуває надзвичайні вимоги до компонентів графітового теплового поля. Покриття CVD TaC відповідає цим вимогам завдяки чотирьом взаємопов’язаним ефектам: воно пригнічує вивільнення частинок вуглецю, воно блокує вплив кремнію на підкладку, воно зберігає симетрію теплового поля протягом тривалої послідовності циклів і подовжує інтервали заміни компонентів. Ці результати разом покращують кристалічну чистоту, збільшують корисний вихід на буль і зменшують внесок витратних матеріалів на одну пластину. У міру того, як розміри пластин SiC збільшуються до 200 мм, а вимоги до щільності дефектів ще більше посилюються, впровадження інженерних покриттів, таких як TaC, швидше за все, розшириться від опції до базової специфікації на передових виробничих лініях.
