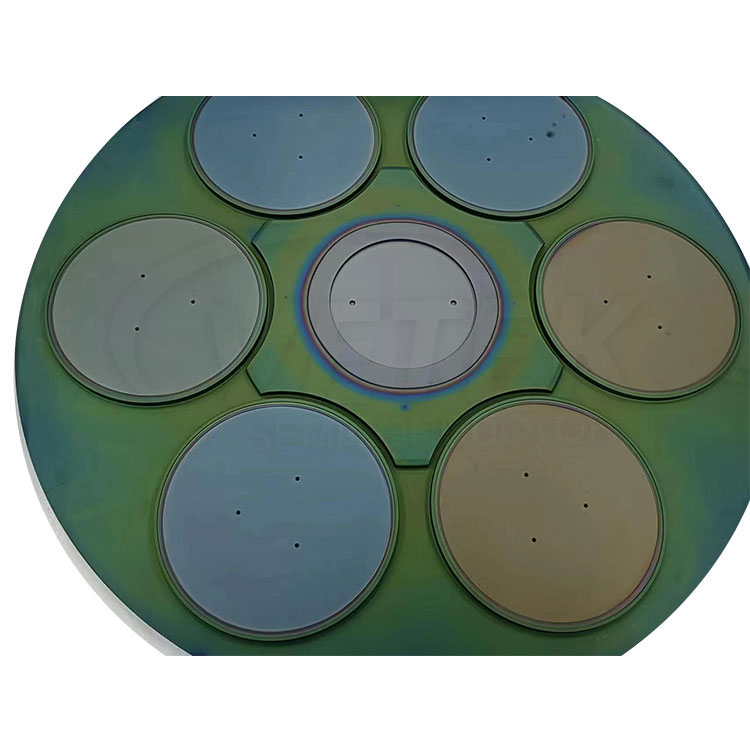

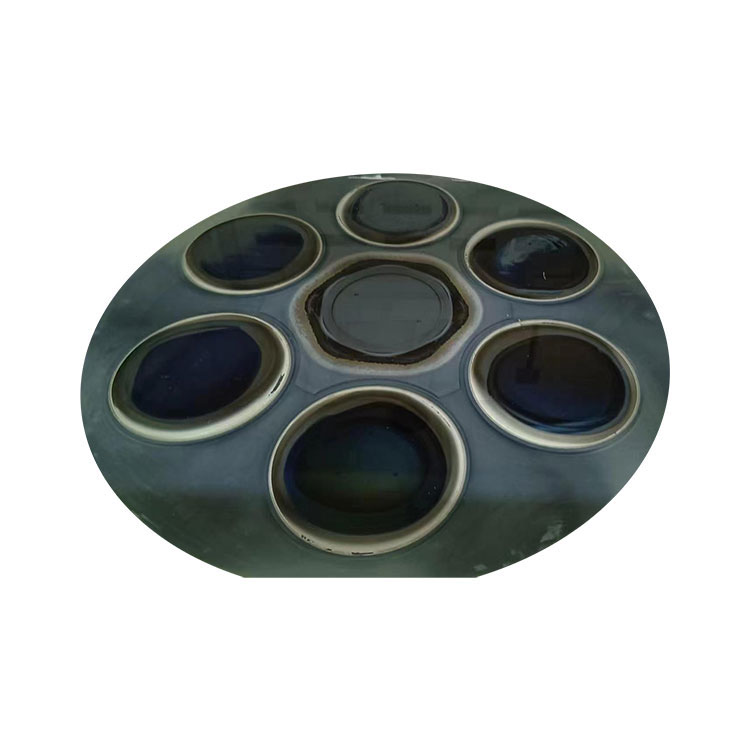

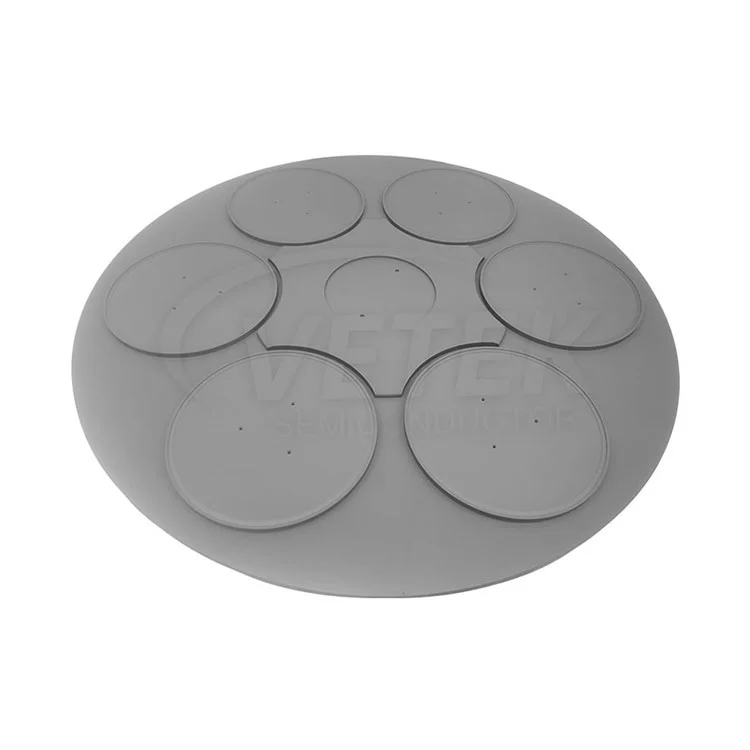

Планетарний чутник ALD

Як професійний виробник, напівпровідник Vetek хотів би представити вас, покритого SIC, покритим планетарним віруючим атомним шаром.

Процес ALD також відомий як епітаксія атомного шару. Viteksemicon тісно співпрацював з провідними виробниками системи ALD для піонера розробки та виготовлення передових планетарних вірогідників ALD, покритих SIC. Ці інноваційні дицептори ретельно розроблені для повного задоволення суворих вимог процесу ALD та забезпечення рівномірного розподілу потоку газу по субстраті.

Крім того, Viteksemicon гарантує високу чистоту під час циклу осадження за допомогою високого чистого покриття SIC (чистота досягає 99,99995%). Це високоочищене покриття не тільки підвищує надійність процесів, але й покращує загальну ефективність та повторюваність процесу ALD в різних додатках.

Спираючись на саморозвинену печі з осадженням карбіду кремнію CVD (запатентована технологія) та ряд патентів на покриття (наприклад, дизайн градієнтного покриття, технологія зміцнення комбінації інтерфейсу), наша фабрика досягла таких проривів:

Індивідуальні послуги: Підтримуйте клієнтів у визначенні імпортних графітових матеріалів, таких як Toyo Carbon та SGL Carbon.

Сертифікація якості: Продукт пройшов напів стандартного тесту, а швидкість скидання частинок - <0,01%, відповідаючи вдосконаленим вимогам процесу нижче 7 нм.

Переваги огляду технологій ALD:

● Точний контроль товщини: Досягти товщини плівки субнанометра з excellent повторюваність шляхом контролю циклів осадження.

● Високотемпературний стійкий: Він може тривалий час працювати в високотемпературному середовищі вище 1200 ℃, з відмінною стійкістю до термічного удару та без ризику розтріскування чи лущення.

   Коефіцієнт теплового розширення покриття збігається з графітовою підкладкою добре, забезпечуючи рівномірний розподіл теплового поля та зменшення деформації вафельної пластини.

● Гладкість поверхні: Ідеальна 3D -відповідність та 100% крок покриття забезпечують плавні покриття, які повністю слідують за викривленням підкладки.

● Стійкий до корозії та ерозії плазми: Покриття SIC ефективно протистоять ерозії галогенних газів (таких як CL₂, F₂) та плазми, придатні для травлення, ССЗ та інших суворих процесів процесу.

● Широка застосовність: Покриття на різних об'єктах від вафель до порошків, придатних для чутливих субстратів.

● Налаштовані властивості матеріалу: Легке налаштування властивостей матеріалу для оксидів, нітридів, металів тощо.

● Широке вікно процесу: Нечутливість до температурних або попередників, що сприяють виробництву партії з ідеальною рівномірністю товщини покриття.

Сценарій застосування:

1. Напівпровідникове обладнання

Епітаксія: Як ядровий носій реакційної порожнини MOCVD, вона забезпечує рівномірне нагрівання пластини та покращує якість епітаксичного шару.

Процес травлення та осадження: компоненти електродів, що використовуються в обладнанні сухого травлення та атомного шару (ALD), яке витримує високочастотну плазмову обстріл 1016.

2. Фотоелектрична промисловість

Полісиліконова злива піч: як компонент підтримки теплового поля зменшує введення домішок, покращує чистоту кремнієвого злиття та допомагає ефективному виробництву сонячних батарей.

Як провідний китайський виробник планетарних віруючих та постачальників, Viteksemicon зобов’язаний забезпечити вам вдосконалені технологічні рішення з депозитного осадження. Ваші подальші запити вітаються.

Основні фізичні властивості покриття CVD SIC:
