Максимальний вихід виробництва: чому CVD Solid SiC є найкращим вибором для критичних частин камери

У передовому виробництві напівпровідників галузь вичавила все до останньої краплі продуктивності з установок «Покриття графіт + SiC». Це працювало роками, але в міру переходу на 3-нанометрову технологію та далі цей старий інтерфейс між підкладкою та екраном стає величезним головним болем. Невідповідність КТР більше не є просто теоретичною проблемою, це вбивця продуктивності, що спричиняє мікротріщини, які просто не зникають.

Ось чому перехід до монолітного CVD Solid SiC – це більше, ніж просто тенденція; це механічна необхідність. Ми переходимо від простої обробки поверхні до повноцінного структурного матеріалу, вирощеного з нуля.

1. Основний процес: Синтез високочистого CVD твердого SiC

Виготовлення чистого CVD зливка Solid SiC є зовсім іншою справою порівняно зі стандартним осадженням. Починається з метилтрихлорсилану (MTS), але магія полягає в стабільності реакції з часом.

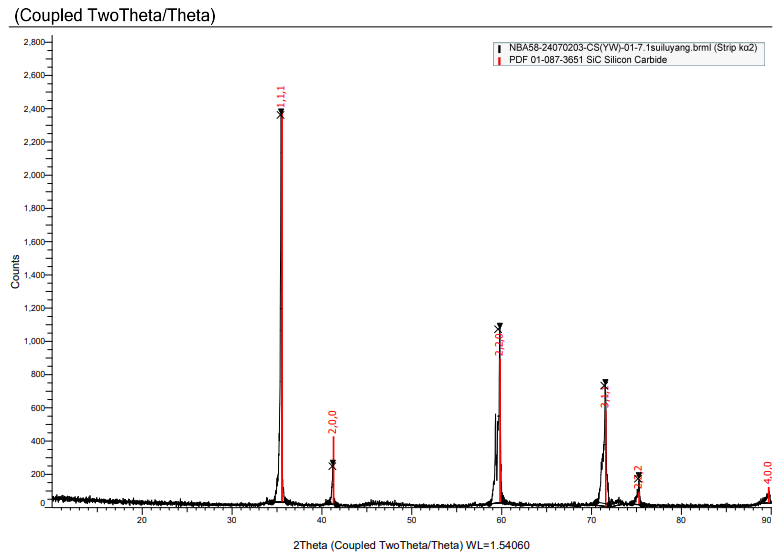

• Парова фаза до маси:Ми спостерігаємо за температурами, що досягають 1200°C+, де атоми кремнію та вуглецю замикаються в щільну решітку бета-SiC.
• Фактор часу:На відміну від швидкого покриття товщиною 100 мкм, для твердої деталі потрібні дні, іноді тижні, безперервного, стабільного росту. Не можна квапити фізику.

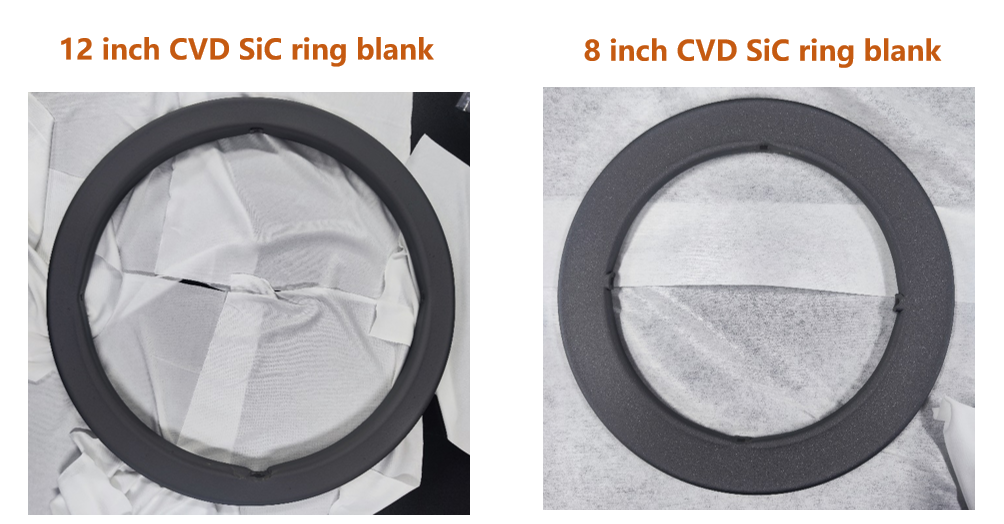

• Точне машинобудування:Після завершення росту підкладку видаляють, щоб отримати чистий CVD твердий злиток SiC. Потім цей злиток піддається механічній обробці алмазним інструментом для виготовлення деталей з високим допуском, таких як CVD Solid SiC Focus Rings.

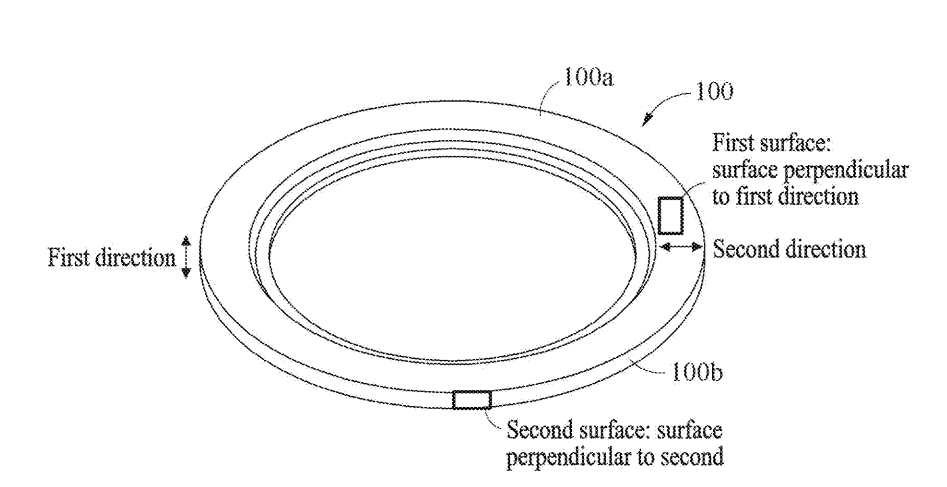

Структурна схема:Як показано на малюнку, виготовлення компонентів CVD Solid SiC вимагає абсолютного контролю над геометричною орієнтацією. Оптимізуючи параметри осадження, ми гарантуємо, що матеріал має дуже узгоджені фізичні властивості в усіх вимірах (перший і другий напрямки). Ця структурна стабільність гарантує, що деталі зберігають виняткову площинність і перпендикулярність поверхні після обробки, ідеально відповідаючи строгим допускам 8-дюймових і 12-дюймових ліній великого виробництва.

2. Чому варто вибрати CVD Solid SiC?

Порівняно зі спеченим SiC або традиційними покриттями CVD Solid SiC пропонує незрівнянні переваги:

• Надвисока чистота (5N-7N):Оскільки це газофазний процес, допоміжні речовини для спікання або металеві зв’язувальні речовини відсутні. Відсутність зв’язуючих засобів означає відсутність міграції іонів металу в оксид затвора.

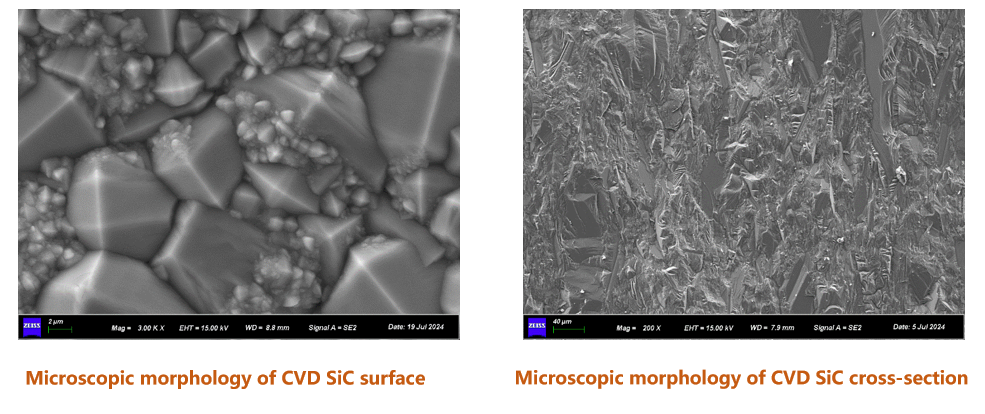

• Майже теоретична щільність:Процес CVD дає матеріал з практично нульовою пористістю (<0,1%). Ця надзвичайна щільність робить CVD Solid SiC винятково стійким до плазмової ерозії, значно зменшуючи утворення частинок під час процесу травлення.
• Усунення теплового стресу:Будучи монолітним шматком однофазного бета-SiC, матеріал усуває ризик розшарування або «лущення» покриття під час швидких термічних циклів, різко збільшуючи середній час між очищеннями (MTBC).

3. Ключові сфери застосування

Високочисті матеріали CVD Solid SiC є важливими для середовища з високим стресом:

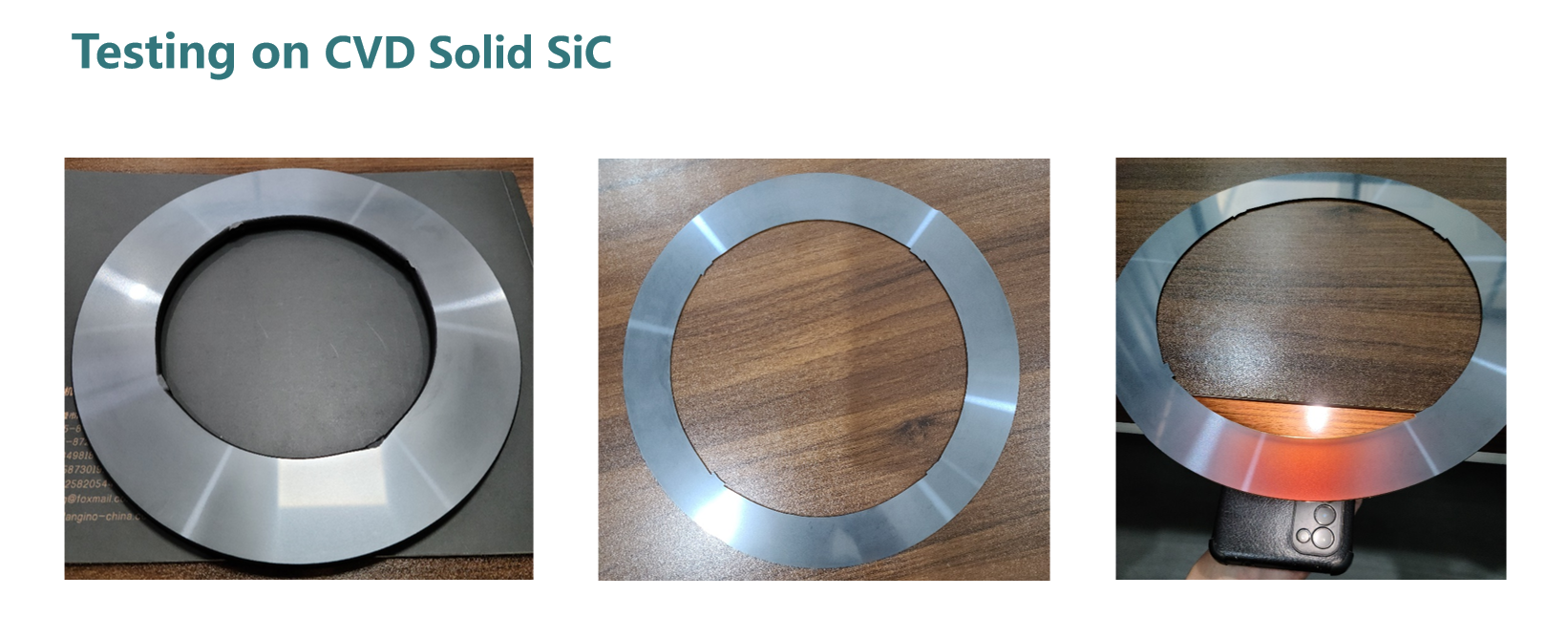

• Плазмове травлення:Високоякісні фокусні кільця CVD Solid SiC і газові душові насадки забезпечують чудову стійкість до плазми CF4/O2.
• Епітаксіальний ріст (EPI):Як високоефективна альтернатива для токоприймачів, що забезпечує рівномірний розподіл тепла.
• Швидка термічна обробка (RTP):Забезпечення однорідності пластин і запобігання забрудненню під час екстремальних стрибків температури.

4. Висновок

Незважаючи на те, що процес CVD Solid SiC передбачає вищий початковий поріг виробництва, всеосяжна рентабельність інвестицій (ROI) очевидна. Завдяки значному подовженню терміну служби критично важливих витратних матеріалів і зменшенню кількості брухту пластин, CVD Solid SiC дозволяє фабрикам досягти довгострокового зниження витрат і підвищення ефективності.
