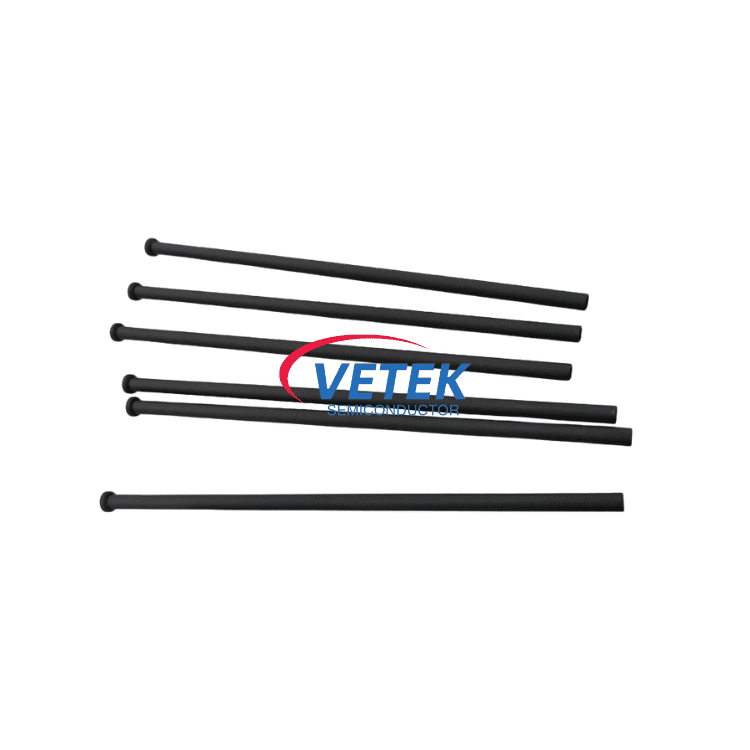

AMAT 0200-03201 CVD SiC Вафельний штифт
  • AMAT 0200-03201 CVD SiC Вафельний штифтAMAT 0200-03201 CVD SiC Вафельний штифт

AMAT 0200-03201 CVD SiC Вафельний штифт

Цей штифт AMAT 0200-03201 Wafer Lift Pin від VeTek починається з графіту високої чистоти, а потім ми додаємо зверху щільне покриття CVD SiC. Він створений для 300-мм систем епітаксії та реакторів Applied Materials EPI. Чому графіт і SiC? Графіт дуже добре переносить тепло. Шар SiC вбирає корозійні гази та не швидко зношується. Дизайн тонких стінок? Це для чистішого підйому та позиціонування пластин, меншої кількості частинок і довшого терміну служби деталей за високих температур. Ми також виготовляємо подібні графітові деталі з покриттям SiC для систем ASM, Aixtron і LPE. Чекаємо на ваш запит.

Особливості продукту

 ● Високочистий графітовий сердечник + CVD-покриття SiC – створено для справжнього виробництва напівпровідників.

 ● Витримує високотемпературну епітаксію без втрати механічної стабільності цикл за циклом.

 ● Форма тонкої стінки зменшує теплову масу та покращує точність обробки пластин.

 ● Шар SiC стійкий до агресивних технологічних газів і хімічного очищення.

 ● Гладке рівномірне покриття означає менше осідання часток і більш стабільну обробку. Ми дотримуємося суворих допусків при обробці з ЧПУ для критичних напівпровідникових деталей.

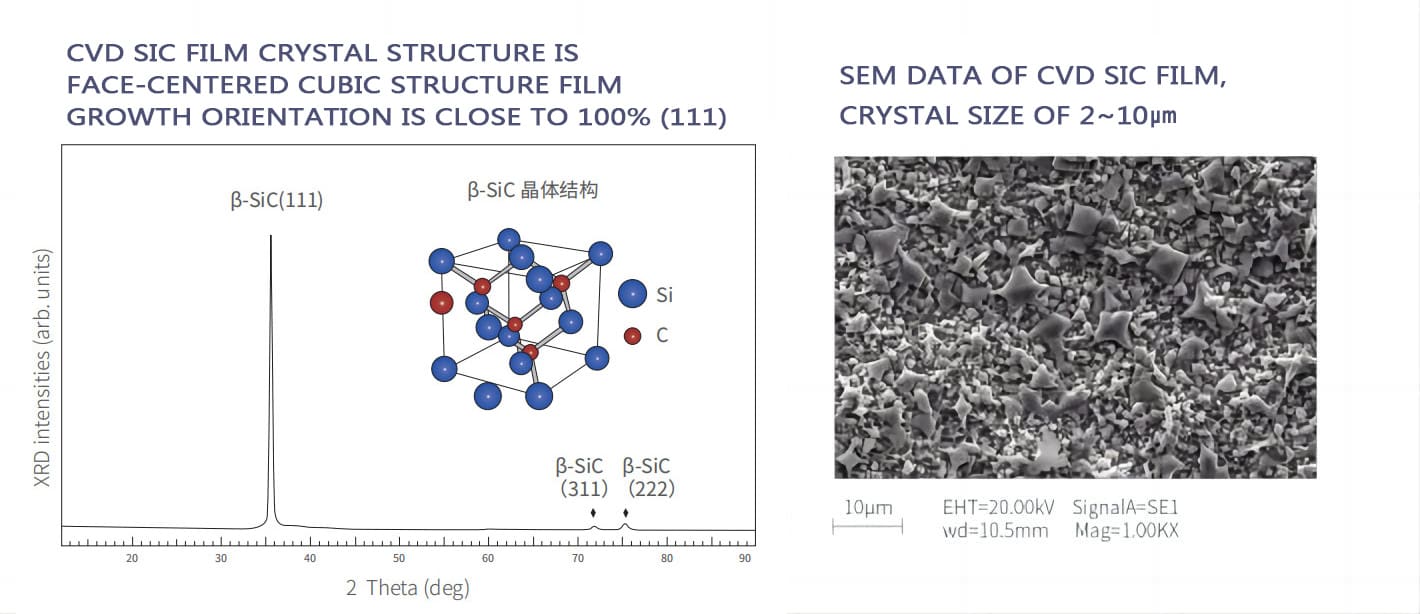

CVD-SIC-FILM-CRYSTAL-STRUCTURE

Основні фізичні властивості CVD покриття SiC

Основні фізичні властивості CVD покриття SiC
Власність
Типове значення
Кристалічна структура
FCC β-фаза полікристалічна, переважно (111) орієнтована
Щільність покриття CVD SiC
3,21 г/см³
Твердість покриття SiC
Твердість за Віккерсом 2500 (навантаження 500 г)
Розмір зерна
2~10 мкм
Хімічна чистота
99,99995%
Теплоємність
640 Дж·кг-1·K-1
Температура сублімації
2700 ℃
Міцність на згин
415 МПа RT 4-точковий
Модуль Юнга
430 Gpa 4pt вигин, 1300 ℃
Теплопровідність
300 Вт·м-1·K-1
Теплове розширення (CTE)
4,5×10-6K-1


Додатки

 ● Кремнієва епітаксія (Si EPI) – підйом, розміщення та переміщення пластин усередині 300-міліметрових реакторів.

 ● Загальна обробка напівпровідникових пластин, де потрібна термостабільність, стійкість до корозії, низький вміст частинок і тривалий термін служби деталей.

 ● Камери епітаксії AMAT і сумісні системи обробки пластин.


Чому варто вибрати VeTek Semiconductor

 ● Високочистий графіт із покриттям SiC, призначений для використання в напівпровідниках.

 ● Термостабільність і хімічна стійкість є надійними.

 ● Дотримуйтеся жорстких допусків — точна обробка — це наша перевага.

 ● Сумісний з AMAT, ASM, Aixtron і LPE.

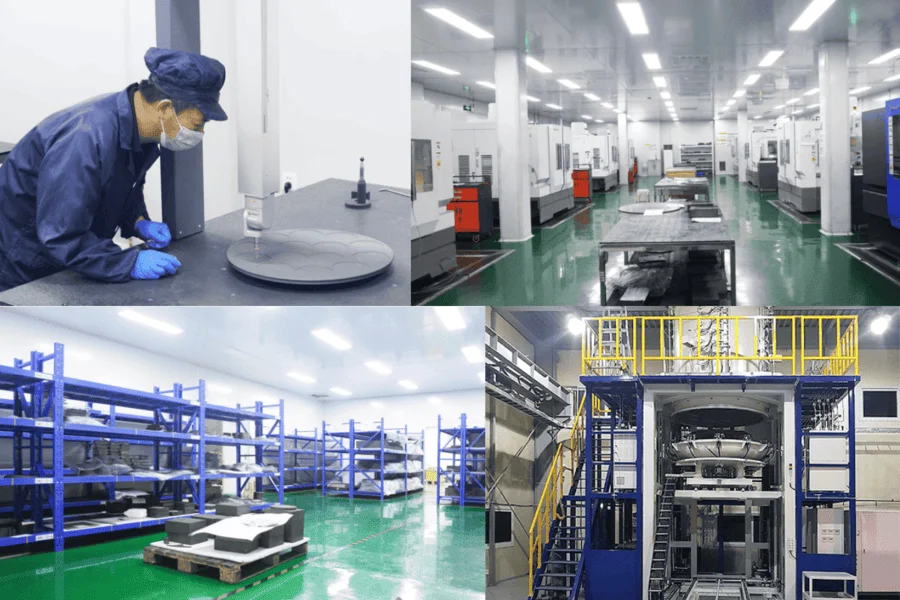

Vetek Semiconductor products shop

Гарячі теги: AMAT 0200-03201 CVD SiC Вафельний штифт
