Покриття з карбіду кремнію

VeTek Semiconductor спеціалізується на виробництві надчистих покриттів з карбіду кремнію, ці покриття призначені для нанесення на очищений графіт, кераміку та вогнетривкі металеві компоненти.

Наші покриття високої чистоти в першу чергу призначені для використання в напівпровідниковій та електронній промисловості. Вони служать захисним шаром для носіїв пластин, токоприймачів і нагрівальних елементів, захищаючи їх від корозійних і реактивних середовищ, які виникають у таких процесах, як MOCVD і EPI. Ці процеси є невід’ємною частиною обробки пластин і виробництва пристроїв. Крім того, наші покриття добре підходять для застосування у вакуумних печах і нагріванні зразків, де стикаються з високим вакуумом, реактивними та кисневими середовищами.

У VeTek Semiconductor ми пропонуємо комплексне рішення з розширеними можливостями машинного цеху. Це дає нам змогу виготовляти базові компоненти з графіту, кераміки чи тугоплавких металів і наносити керамічні покриття SiC або TaC власними силами. Ми також надаємо послуги з нанесення покриття на надані клієнтом деталі, забезпечуючи гнучкість для задоволення різноманітних потреб.

Наші продукти з покриттям з карбіду кремнію широко використовуються в епітаксії Si, епітаксії SiC, системі MOCVD, процесу RTP/RTA, процесі травлення, процесі травлення ICP/PSS, процесі різних типів світлодіодів, включаючи сині та зелені світлодіоди, ультрафіолетові світлодіоди та глибоке УФ. Світлодіод тощо, який адаптовано до обладнання LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI тощо.

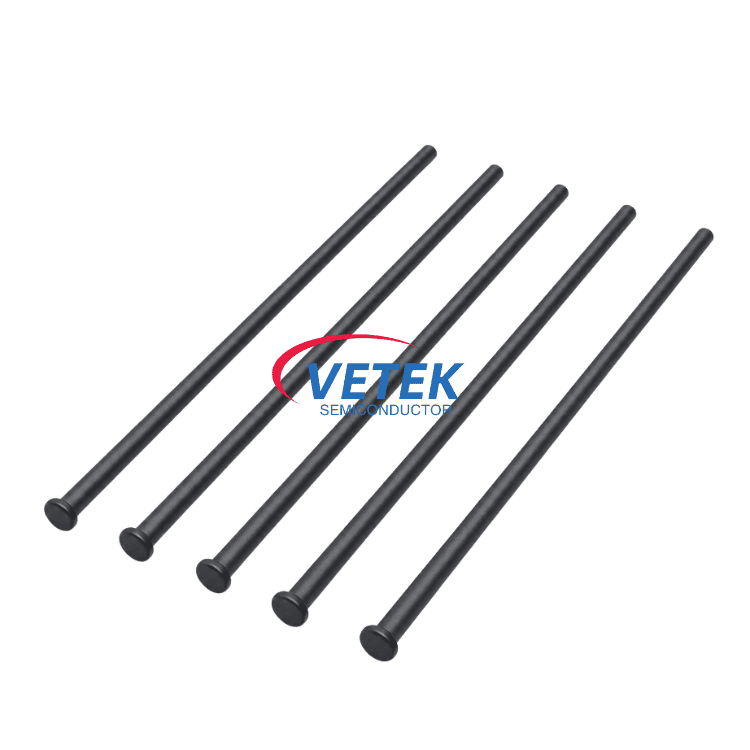

Частини реактора, які ми можемо зробити:

Покриття з карбіду кремнію має кілька унікальних переваг:

Silicon Carbide Coating several unique advantages

Параметр покриття з карбіду кремнію VeTek Semiconductor

Основні фізичні властивості CVD покриття SiC
Власність	Типове значення
Кристалічна структура	FCC β-фаза полікристалічна, переважно (111) орієнтована
Щільність покриття SiC	3,21 г/см³
Твердість покриття SiC	Твердість за Віккерсом 2500 (навантаження 500 г)
Розмір зерна	2~10 мкм
Хімічна чистота	99,99995%
Теплоємність	640 Дж·кг^-1·К^-1
Температура сублімації	2700 ℃
Міцність на згин	415 МПа RT 4-точковий
Модуль Юнга	430 Gpa 4pt вигин, 1300 ℃
Теплопровідність	300 Вт·м^-1·К^-1
Теплове розширення (CTE)	4,5×10-6K^-1

CVD SIC ПЛІВКА КРИСТАЛІЧНА СТРУКТУРА

CVD SIC FILM CRYSTAL STRUCTURE

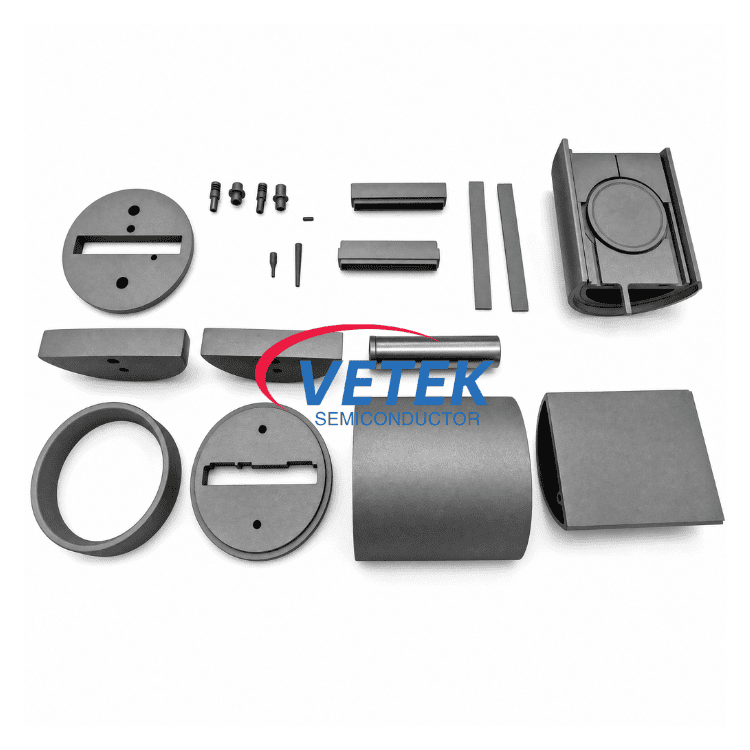

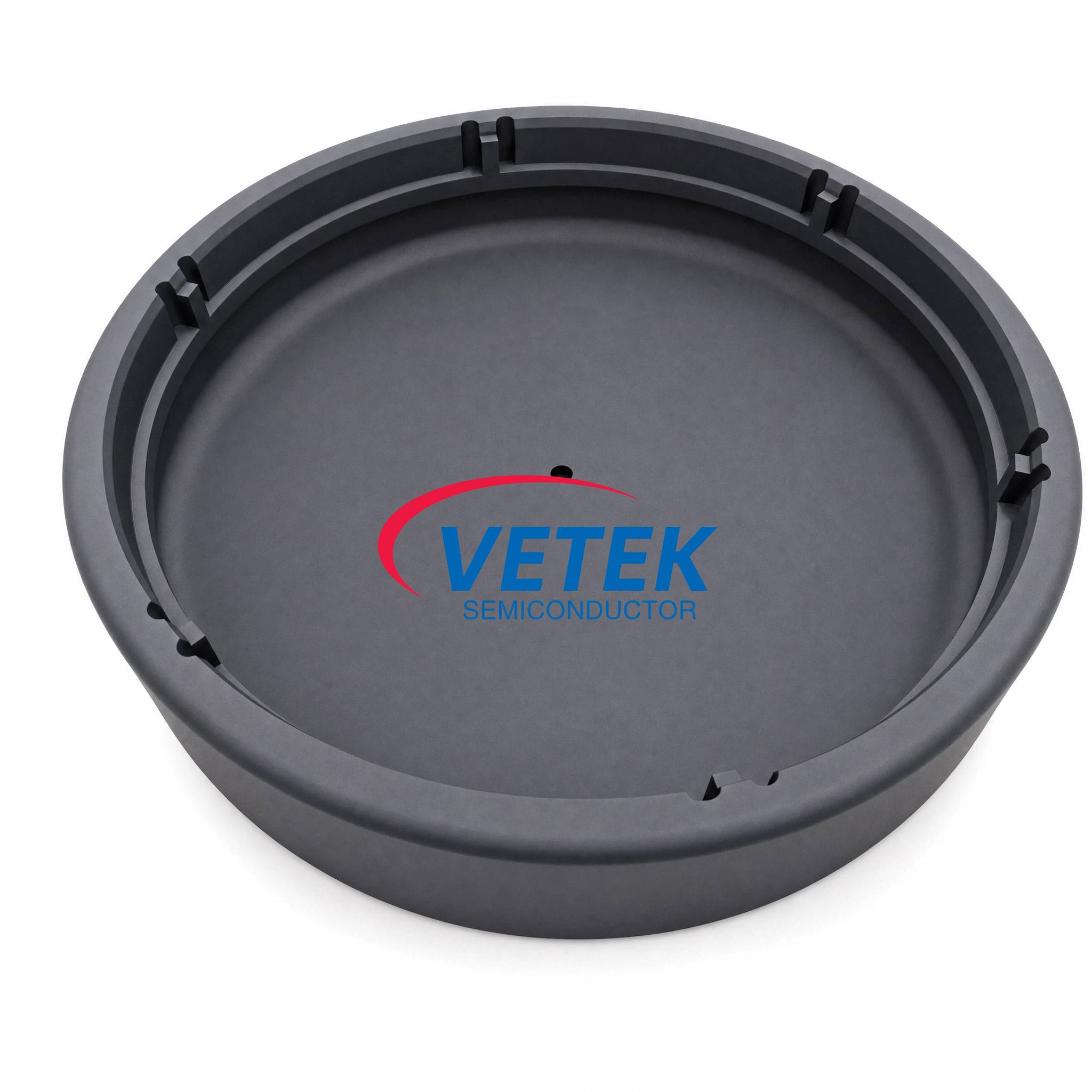

Токоприймач Epi з покриттям з карбіду кремнію Вафельний носій із покриттям SiC Сателітна кришка з покриттям SiC для MOCVD CVD SiC Coating Wafer Epi Susceptor Нагрівальний елемент із покриттям CVD SiC Носій для пластин Aixtron Satellite SiC Coating Epi приймач Напівмісяць графітових деталей із покриттям SiC

MOCVD SiC-покриття

VETEK MOCVD SiC Coated Susceptor — це прецизійний носій, спеціально розроблений для епітаксійного росту світлодіодів і складних напівпровідників. Він демонструє виняткову теплову однорідність і хімічну інертність у складних середовищах MOCVD. Використовуючи ретельний процес CVD-осадження VETEK, ми прагнемо покращити послідовність росту пластин і подовжити термін служби основних компонентів, забезпечуючи стабільну та надійну гарантію роботи для кожної партії вашого виробництва напівпровідників.

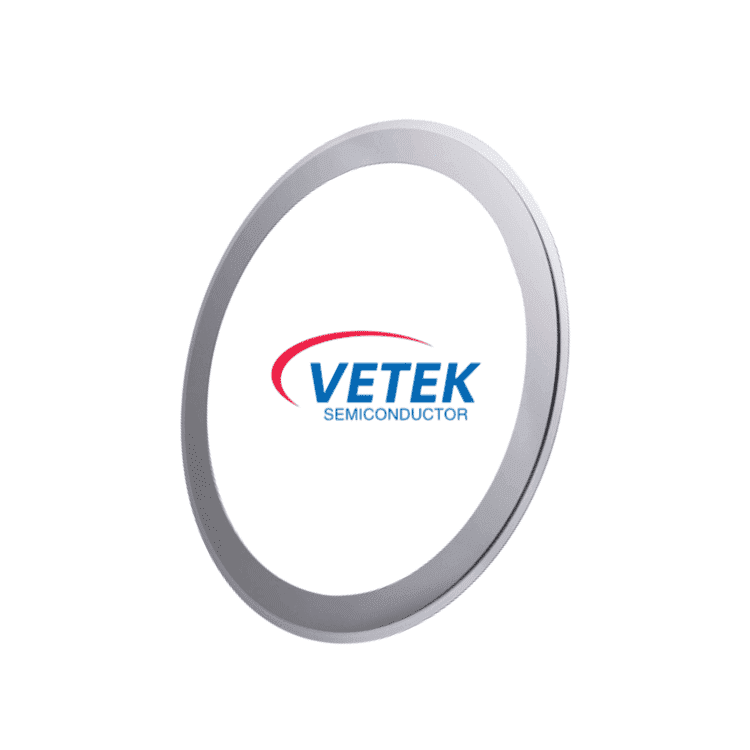

Суцільне кільце фокусування з карбіду кремнію

Фокусуюче кільце з твердого карбіду кремнію (SiC) Veteksemicon — це важливий витратний компонент, який використовується в прогресивних процесах епітаксії напівпровідників і плазмового травлення, де необхідний точний контроль розподілу плазми, термічної однорідності та ефектів краю пластини. Виготовлене з твердого карбіду кремнію високої чистоти, це фокусуюче кільце демонструє виняткову стійкість до плазмової ерозії, стабільність при високій температурі та хімічну інертність, що забезпечує надійну роботу в агресивних умовах процесу. Ми з нетерпінням чекаємо на ваш запит.

Камера епітаксіального реактора з покриттям SiC

Камера епітаксійного реактора з покриттям SiC Veteksemicon є основним компонентом, розробленим для вимогливих процесів епітаксійного вирощування напівпровідників. Використовуючи вдосконалене хімічне осадження з парової фази (CVD), цей продукт утворює щільне покриття SiC високої чистоти на високоміцній графітовій підкладці, що забезпечує чудову високотемпературну стабільність і стійкість до корозії. Він ефективно протистоїть корозійній дії газів-реагентів у високотемпературному технологічному середовищі, значно пригнічує забруднення частинками, забезпечує постійну якість епітаксійного матеріалу та високий вихід, а також значно подовжує цикл обслуговування та термін служби реакційної камери. Це ключовий вибір для підвищення ефективності виробництва та надійності широкозонних напівпровідників, таких як SiC і GaN.

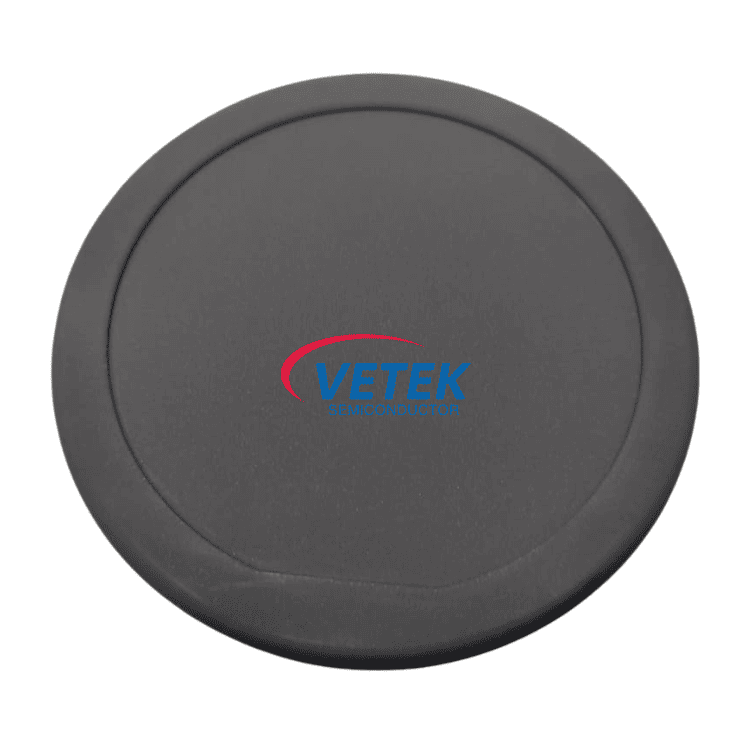

Частини приймача EPI

В основному процесі епітаксійного нарощування карбіду кремнію компанія Veteksemicon розуміє, що продуктивність токоприймача безпосередньо визначає якість і ефективність виробництва епітаксійного шару. Наші електроприймачі високої чистоти, розроблені спеціально для галузі SiC, використовують спеціальну графітову підкладку та щільне CVD покриття SiC. Завдяки чудовій термічній стабільності, чудовій стійкості до корозії та надзвичайно низькій швидкості утворення часток вони забезпечують неперевершену товщину та однорідність легування для клієнтів навіть у суворих високотемпературних технологічних середовищах. Вибір Veteksemicon означає вибір наріжного каменю надійності та продуктивності для передових процесів виробництва напівпровідників.

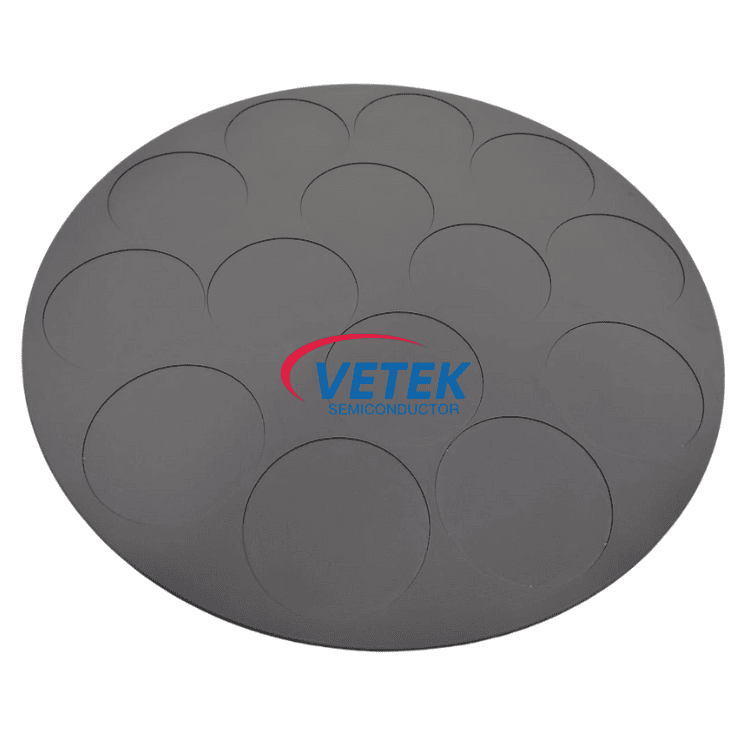

Графітовий токоприймач із покриттям SiC для ASM

Графітовий токоприймач Veteksemicon SiC для ASM є основним компонентом носія в епітаксіальних процесах напівпровідників. У цьому продукті використовується наша запатентована технологія піролітичного покриття карбіду кремнію та точні процеси обробки для забезпечення чудової продуктивності та надтривалого терміну служби в умовах високої температури та корозії. Ми глибоко розуміємо суворі вимоги до епітаксійних процесів щодо чистоти підкладки, термічної стабільності та консистенції, і прагнемо надавати клієнтам стабільні та надійні рішення, які покращують загальну продуктивність обладнання.

Фокусне кільце з карбіду кремнію

Фокусне кільце Veteksemicon розроблено спеціально для вимогливого обладнання для травлення напівпровідників, зокрема для травлення SiC. Встановлений навколо електростатичного патрона (ESC) у безпосередній близькості від пластини, його основна функція полягає в оптимізації розподілу електромагнітного поля в реакційній камері, забезпечуючи рівномірну та сфокусовану дію плазми по всій поверхні пластини. Високоефективне кільце фокусування значно покращує рівномірність швидкості травлення та зменшує краєві ефекти, безпосередньо підвищуючи вихід продукції та ефективність виробництва.
