​Усередині виробництва твердих CVD фокусних кілець SiC: від графіту до високоточних деталей

У світі виробництва напівпровідників з високими ставками, де точність і екстремальні умови співіснують, фокусні кільця з карбіду кремнію (SiC) незамінні. Відомі своєю винятковою термостійкістю, хімічною стабільністю та механічною міцністю, ці компоненти є критично важливими для передових процесів плазмового травлення.

Секрет їх високої продуктивності полягає в технології твердого CVD (хімічного осадження з парової фази). Сьогодні ми перенесемо вас за лаштунки, щоб дослідити суворий шлях виробництва — від необробленої графітової підкладки до високоточного «невидимого героя» фабрики.

I. Шість основних етапів виробництва

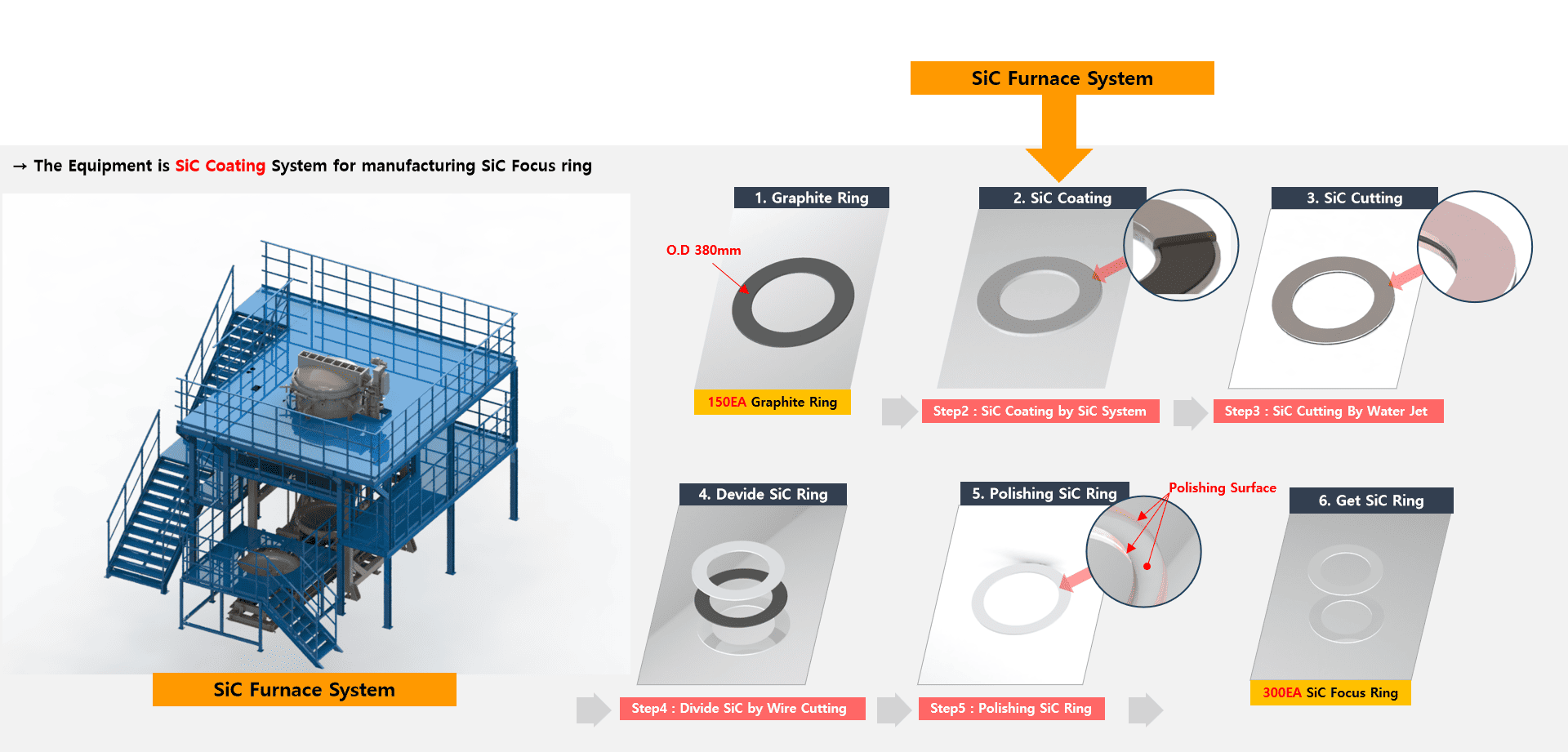

Виробництво фокусних кілець Solid CVD SiC — це високосинхронізований процес із шести етапів:

• Попередня обробка графітової основи
• Нанесення покриття SiC (основний процес)
• Водоструминне різання та формування
• Розрізання дроту
• Точне полірування
• Остаточна перевірка якості та прийняття

Завдяки відпрацьованій системі керування процесом кожна партія із 150 графітових підкладок може дати приблизно 300 готових кілець фокусування SiC, демонструючи високу ефективність перетворення.

II. Технічне глибоке занурення: від сировини до готової частини

1. Підготовка матеріалу: вибір графіту високої чистоти

Подорож починається з вибору першокласних графітових кілець. Чистота, щільність, пористість і точність розмірів графіту безпосередньо впливають на адгезію та однорідність подальшого покриття SiC. Перед обробкою кожен субстрат проходить випробування на чистоту та перевірку розмірів, щоб переконатися, що нульові домішки не перешкоджають осадженню.

2. Осадження покриття: суть твердої CVD

Процес CVD є найбільш критичною фазою, яка проводиться в спеціалізованих системах печей на SiC. Він розділений на два складних етапи:

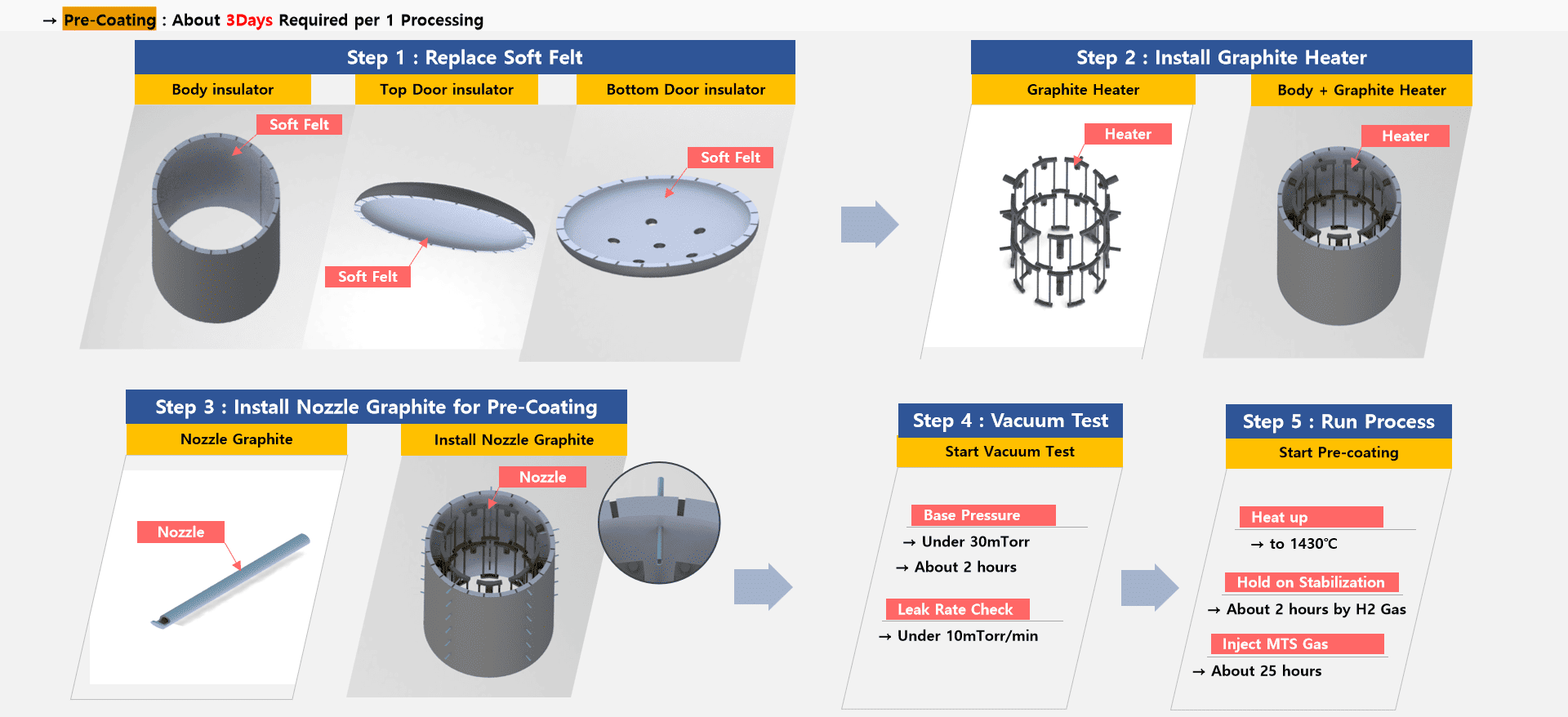

(1) Процес попереднього нанесення покриття (~3 дні/серія):

• Налаштування: замініть м’яку повстяну ізоляцію (верхню, нижню та бічні стінки), щоб забезпечити термостійкість; встановити графітові нагрівачі та спеціалізовані насадки для попереднього покриття.
• Випробування на вакуум і герметичність: щоб запобігти мікровитокам, базовий тиск у камері має бути нижче 30 мторр із швидкістю витоку нижче 10 мторр/хв.
• Початкове осадження: піч нагрівають до 1430°C. Після 2 годин стабілізації атмосфери H₂ газ MTS вводять протягом 25 годин для формування перехідного шару, який забезпечує чудове зчеплення основного покриття.

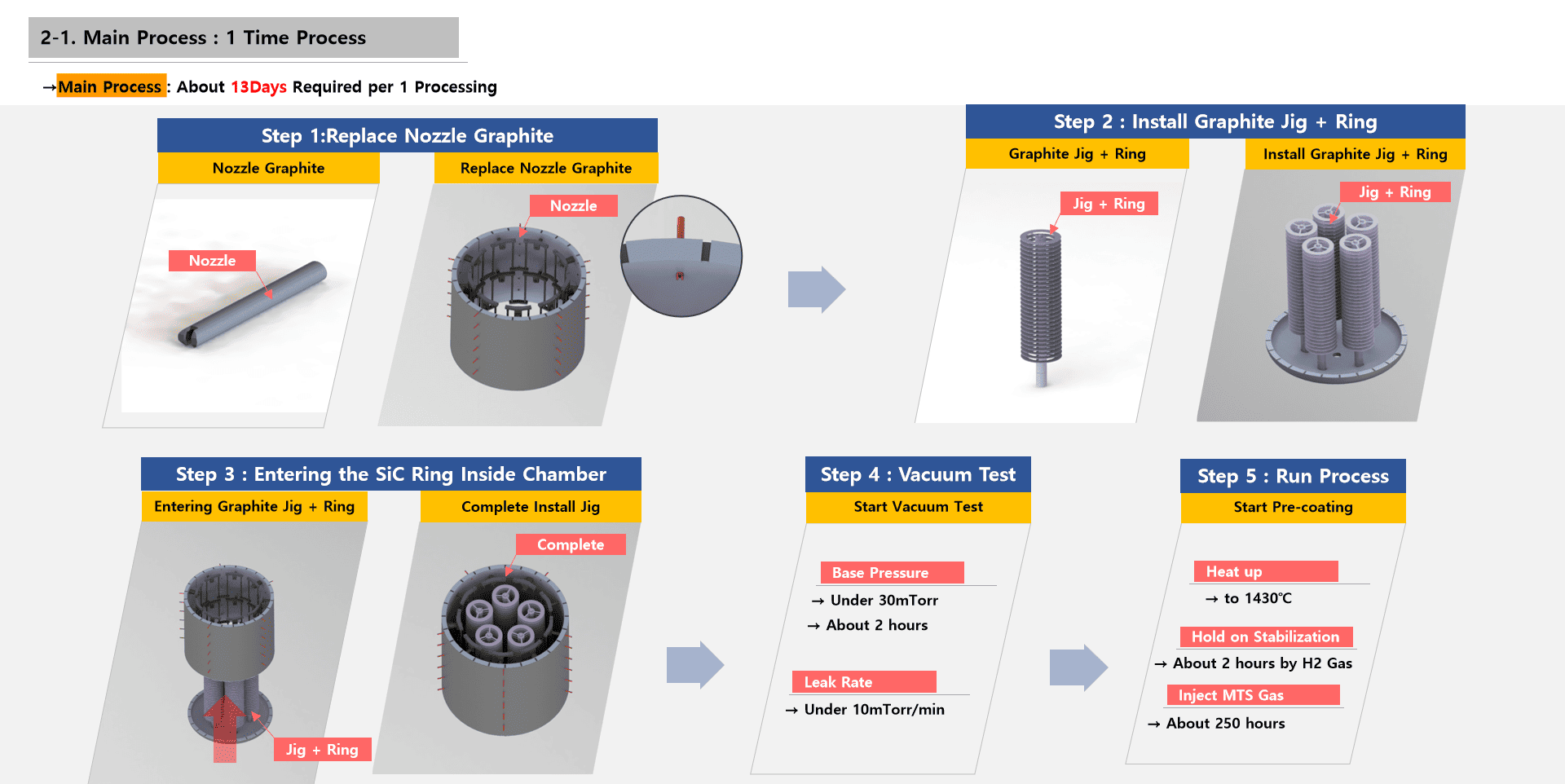

(2) Основний процес нанесення покриття (~13 днів/серія):

• Конфігурація: відрегулюйте форсунки та встановіть графітові пристосування з цільовими кільцями.
• Перевірка вторинного вакууму: проводиться ретельний вторинний вакуумний тест, щоб гарантувати, що середовище осадження залишається ідеально чистим і стабільним.
• Постійне зростання: підтримуючи 1430°C, газ MTS вводять протягом приблизно 250 годин. В цих умовах високої температури MTS розпадається на атоми Si та C, які повільно та рівномірно осідають на поверхні графіту. Це створює щільне непористе покриття SiC — відмінну рису якості Solid CVD.

3. Формування та точне розділення

• Різання струменем води: струмені води під високим тиском виконують початкове формування, видаляючи зайвий матеріал, щоб визначити шорсткий профіль кільця.
• Різання дроту: точне різання дроту розділяє сипучий матеріал на окремі кільця з точністю до мікронного рівня, гарантуючи, що вони відповідають строгим допускам на встановлення.

4. Оздоблення поверхні: точне полірування

Після різання поверхню SiC полірують для усунення мікроскопічних дефектів і механічної текстури. Це зменшує шорсткість поверхні, що є життєво важливим для мінімізації інтерференції частинок під час плазмового процесу та забезпечення постійного виходу пластин.

5. Остаточна інспекція: перевірка на основі стандартів

Кожен компонент повинен пройти сувору перевірку:

• Точність розмірів (наприклад, допуск зовнішнього діаметра ±0,01 мм)
• Товщина та однорідність покриття
• Шорсткість поверхні
• Сканування хімічної чистоти та дефектів

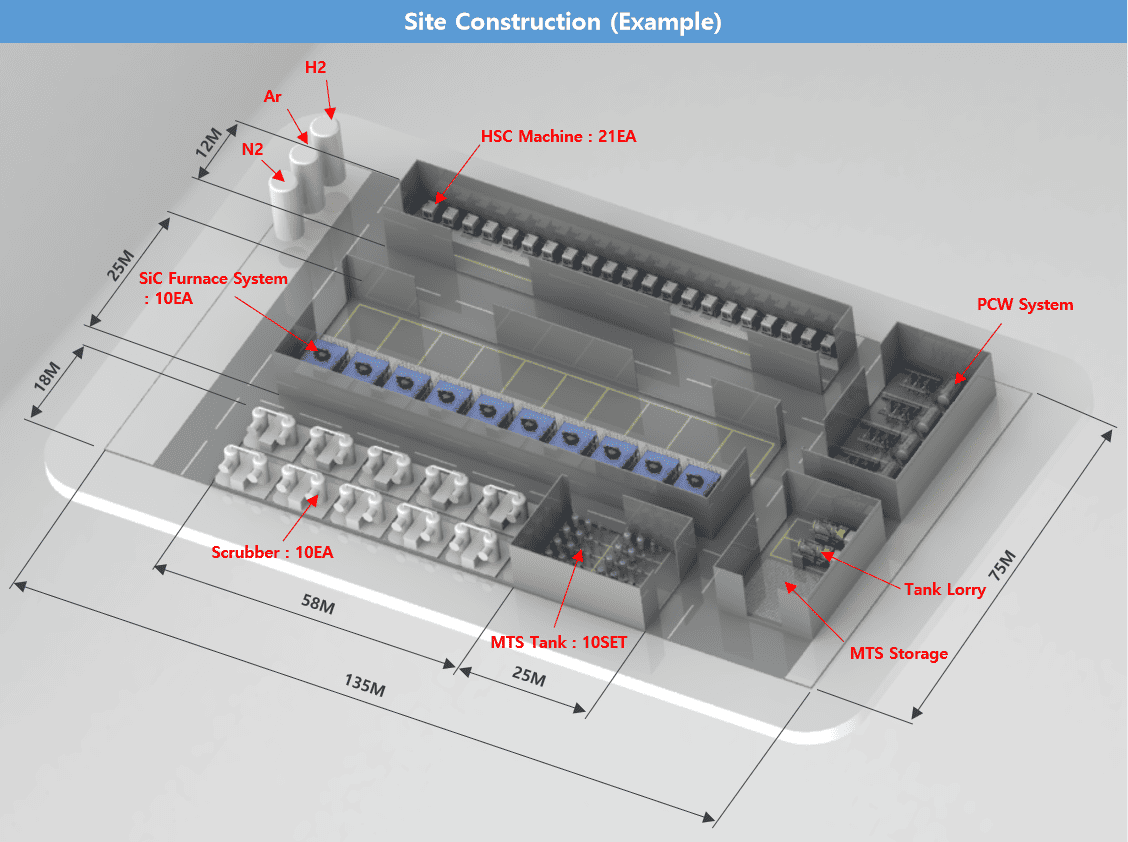

III. Екосистема: інтеграція обладнання та газові системи

1. Конфігурація основного обладнання

Виробнича лінія світового класу спирається на складну інфраструктуру:

• Системи печей SiC (10 одиниць): масивні агрегати (7,9 м x 6,6 м x 9,7 м), що дозволяють синхронізувати роботу кількох станцій.
• Доставка газу: 10 комплектів резервуарів MTS і платформ доставки забезпечують стабільність потоку високої чистоти.
• Системи підтримки: включаючи 10 скруберів для захисту навколишнього середовища, системи охолодження PCW та 21 блок HSC (високошвидкісна обробка).

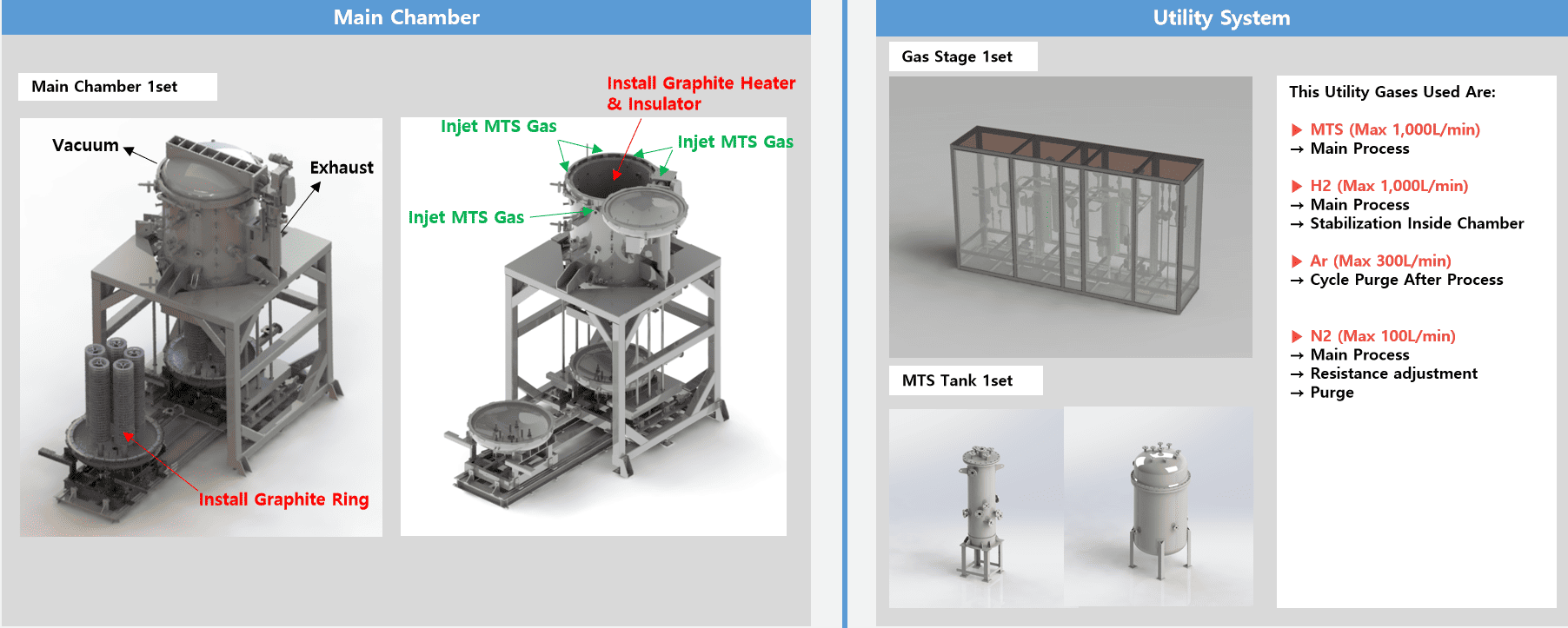

2. Основні функції газової системи

• MTS (макс. 1000 л/хв): основне джерело осадження, що забезпечує атоми Si та C.
• Водень (H₂, макс. 1000 л/хв): стабілізує атмосферу в печі та сприяє реакції
• Аргон (Ar, макс. 300 л/хв): використовується для очищення та продувки після обробки.
• Азот (N₂, макс. 100 л/хв): використовується для регулювання опору та очищення системи.

Висновок

Фокусне кільце Solid CVD SiC може здатися «витратним матеріалом», але насправді воно є шедевром матеріалознавства, вакуумної технології та контролю газу. Від графітового походження до готового компонента, кожен крок є свідченням суворих стандартів, необхідних для підтримки вдосконалених напівпровідникових вузлів.

Оскільки технологічні вузли продовжують скорочуватися, попит на високопродуктивні компоненти з SiC буде тільки зростати. Зрілий системний підхід до виробництва — це те, що забезпечує стабільність у камері травлення та надійність мікросхем наступного покоління.
