Покриття SiC проти TaC: найкращий захист для графітових фіксаторів у високотемпературній потужній напівобробці

У світі широкозонних (WBG) напівпровідників, якщо прогресивний виробничий процес є «душею», графітовий чутливий елемент є «хребтом», а його поверхневе покриття є критичною «шкірою». Це покриття, зазвичай товщиною лише десятки мікрон, визначає термін служби дорогих графітових витратних матеріалів у суворих термохімічних середовищах. Що більш важливо, це безпосередньо впливає на чистоту та продуктивність епітаксійного росту.

Наразі в галузі домінують два основних рішення для нанесення покриттів CVD (хімічне осадження з парової фази):Покриття з карбіду кремнію (SiC).іПокриття з карбіду танталу (TaC).. Хоча обидва вони відіграють важливу роль, їхні фізичні обмеження створюють явну різницю, коли вони стикаються зі все суворішими вимогами виробництва наступного покоління.


1. Покриття CVD SiC: галузевий стандарт для зрілих вузлів

Будучи світовим еталоном для обробки напівпровідників, CVD-покриття SiC є основним рішенням для GaN MOCVD-суцепторів і стандартного обладнання для епітаксійного SiC (Epi). Його основні переваги:

Покращена герметичність: покриття SiC високої щільності ефективно закриває мікропори графітової поверхні, створюючи міцний фізичний бар’єр, який запобігає виділенню вуглецевого пилу та домішок підкладки під час високих температур.

Стабільність теплового поля: завдяки коефіцієнту теплового розширення (КТР), який точно відповідає графітовим підкладкам, покриття SiC залишаються стабільними та не мають тріщин у стандартному вікні епітаксіальних температур від 1000°C до 1600°C.

Економічність: для більшості основних пристроїв живлення покриття SiC залишається «приємним місцем», де продуктивність поєднується з економічною ефективністю.


2. Покриття CVD TaC: розширення меж високотемпературного росту

У зв’язку з переходом галузі на 8-дюймові пластини SiC для росту кристалів PVT (Physical Vapor Transport) потрібні ще більш екстремальні умови. Коли температури перевищують критичний поріг у 2000°C, традиційні покриття вдаряються по стіні ефективності. Саме тут покриття CVD TaC змінює правила гри:

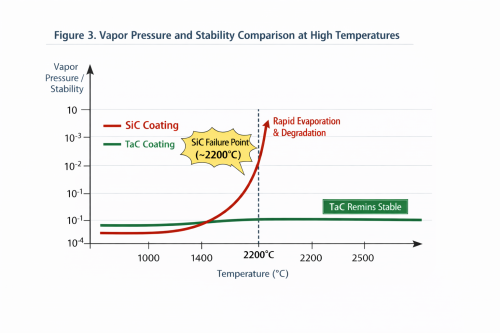

Неперевершена термодинамічна стабільність: карбід танталу (TaC) має приголомшливу температуру плавлення 3880°C. Згідно з дослідженнями в Journal of Crystal Growth, покриття SiC піддаються «неконгруентному випаровуванню» вище 2200°C, де кремній сублімується швидше, ніж вуглець, що призводить до структурної деградації та забруднення частинками. Навпаки, тиск пари TaC становить від 3 до 4на порядки нижче, ніж SiC, зберігаючи незмінне теплове поле для росту кристалів.

Чудова хімічна інертність: у відновних атмосферах, що містять H₂ (водень) і NH3 (аміак), TaC демонструє виняткову хімічну стійкість. Експерименти з матеріалознавства показують, що швидкість втрати маси TaC у високотемпературному водні значно нижча, ніж у SiC, що є життєво важливим для зменшення різьбових дислокацій і покращення якості розділу в епітаксіальних шарах.


3. Ключове порівняння: як вибрати на основі вашого вікна процесу

Вибір між цими двома параметрами стосується не простої заміни, а точного узгодження з вашим «вікном процесу».

Метрика ефективності
CVD SiC покриття
CVD TaC покриття
Технічне значення
Температура плавлення
~2730°C (сублімація)
3880°C
Структурна цілісність в умовах сильної спеки
Макс. рекомендована темп
2000°C - 2100°C
2400°C+
Забезпечує масштабне зростання кристалів
Хімічна стабільність
Добре (вразливий до H₂ при високій температурі)
Відмінно (Інертний)
Визначає чистоту технологічного середовища
Тиск пари (2200°C)
Високий (ризик втрати кремнію)
Ультра-низький
Контролює дефекти «включення вуглецю».
Основні програми
GaN/SiC епітаксія, світлодіодні світильники
SiC PVT Growth, High-Voltage Epi
Вирівнювання ланцюжка вартості

4. Висновок: Основна логіка прориву врожайності


Оптимізація врожайності — це не одиничний стрибок, а результат точного підбору матеріалу. Якщо ви боретеся з «включеннями вуглецю» у зростанні кристалів SiC або прагнете скоротити вартість витратних матеріалів (CoC) за рахунок продовження терміну служби частини в корозійних середовищах, оновлення з SiC на TaC часто є ключем до виходу з глухого кута.

Як відданий розробник передових матеріалів для покриття напівпровідників, VeTek Semiconductor освоїла технологічні шляхи як CVD SiC, так і TaC. Наш досвід показує, що не існує «найкращого» матеріалу — тільки найбільш стійке рішення для певного режиму температури і тиску. Завдяки точному контролю рівномірності осадження ми даємо нашим клієнтам можливість розширювати межі продуктивності пластин в епоху 8-дюймового розширення.


Автор:Сера Лі


Література:

[1] "Тиск пари та випаровування SiC і TaC у високотемпературних середовищах", Journal of Crystal Growth.

[2] "Хімічна стабільність карбідів тугоплавких металів у відновних атмосферах", Хімія та фізика матеріалів.

[3] "Контроль дефектів при вирощуванні монокристалів великого розміру SiC з використанням компонентів із покриттям TaC", Форум матеріалознавства.
