Покриття CVD SiC: процес, переваги та застосування

Що таке CVD SiC покриття?
Якщо ви подивіться на те, як захищені компоненти всередині напівпровідникового обладнання, один з поширених підходів полягає у використанні покриття SiC, утвореного за допомогою процесу CVD.

Простіше кажучи, тонкий шар карбіду кремнію створюється безпосередньо на поверхні таких деталей, як графіт або керамічні компоненти. Цей шар діє як бар’єр, тому основний матеріал не піддається впливу тепла, реактивних газів або плазми.

У реальному використанні важливо, як покриття поводиться з часом. Наприклад, чи залишається він стабільним після повторних циклів нагрівання, чи починає розкладатися в корозійному середовищі.

Саме там часто використовуються CVD-покриття SiC — вони, як правило, краще тримаються в цих комбінованих умовах.

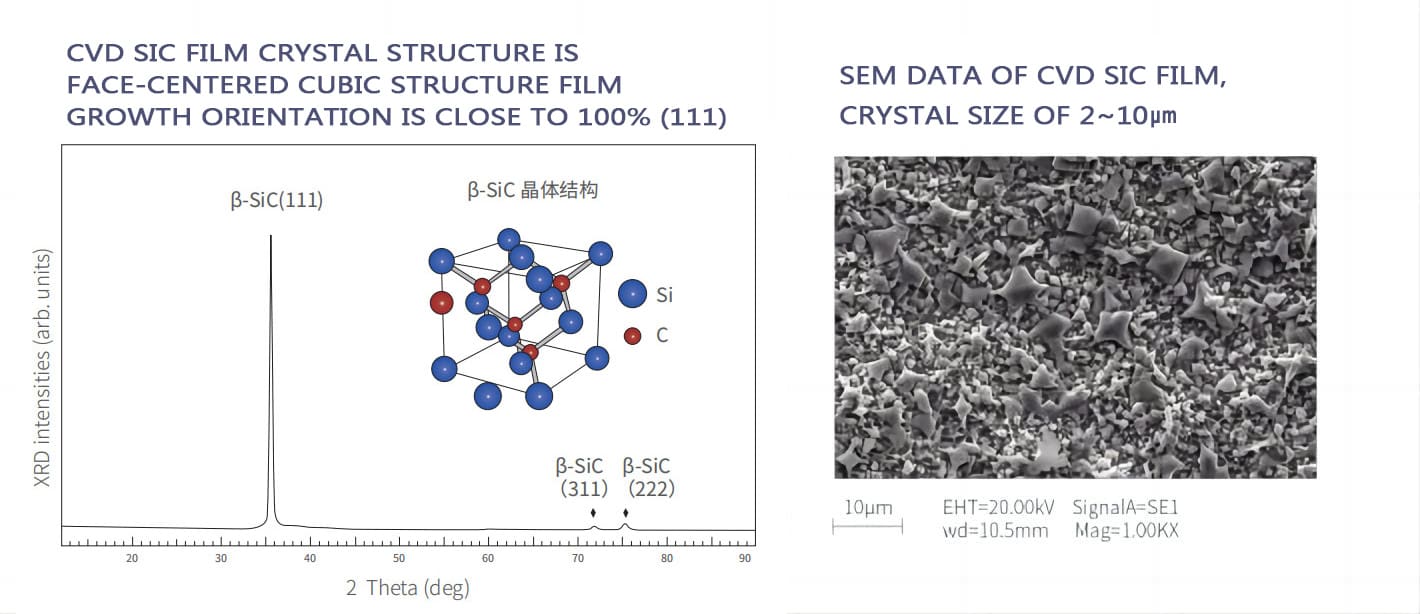

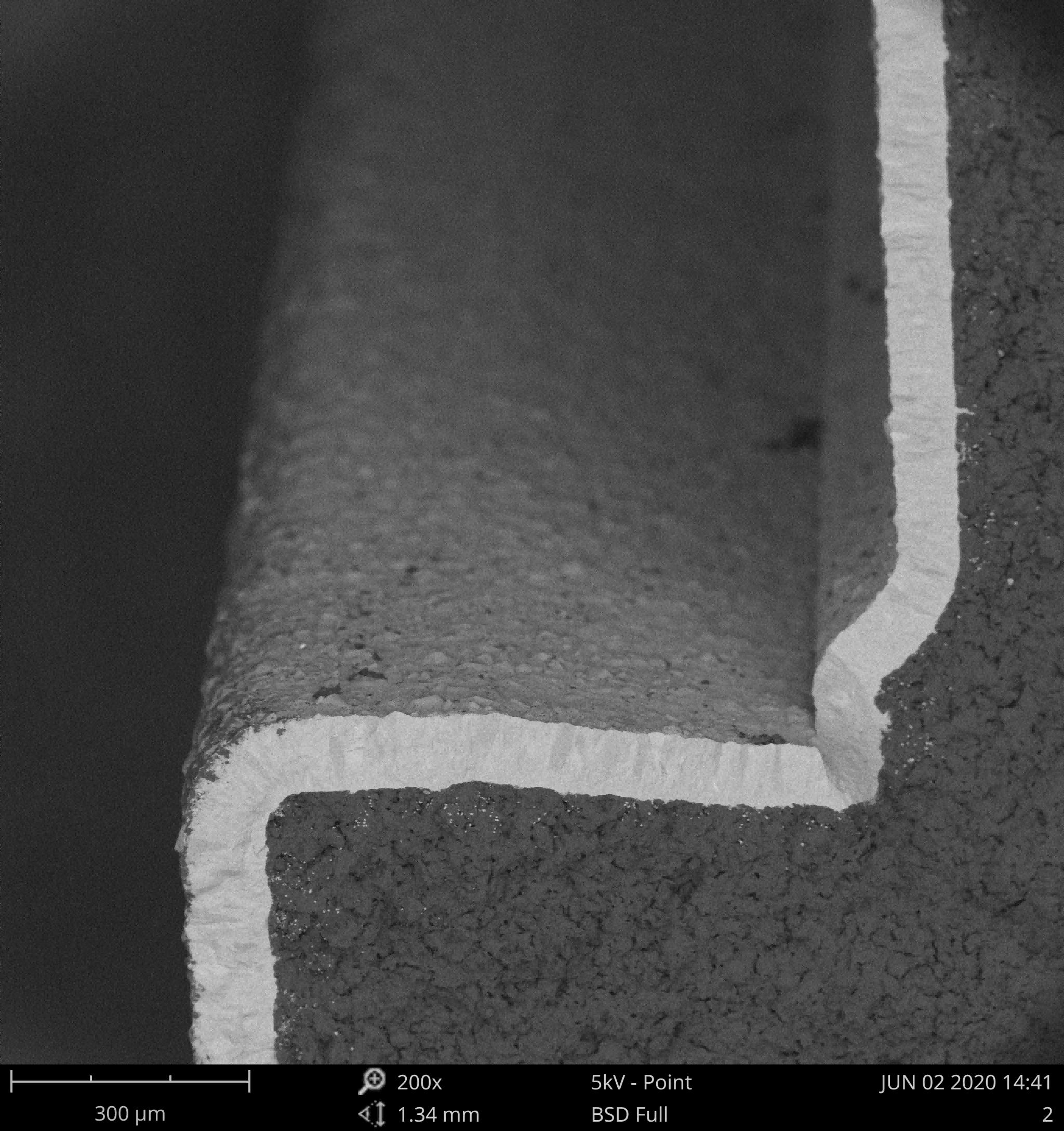

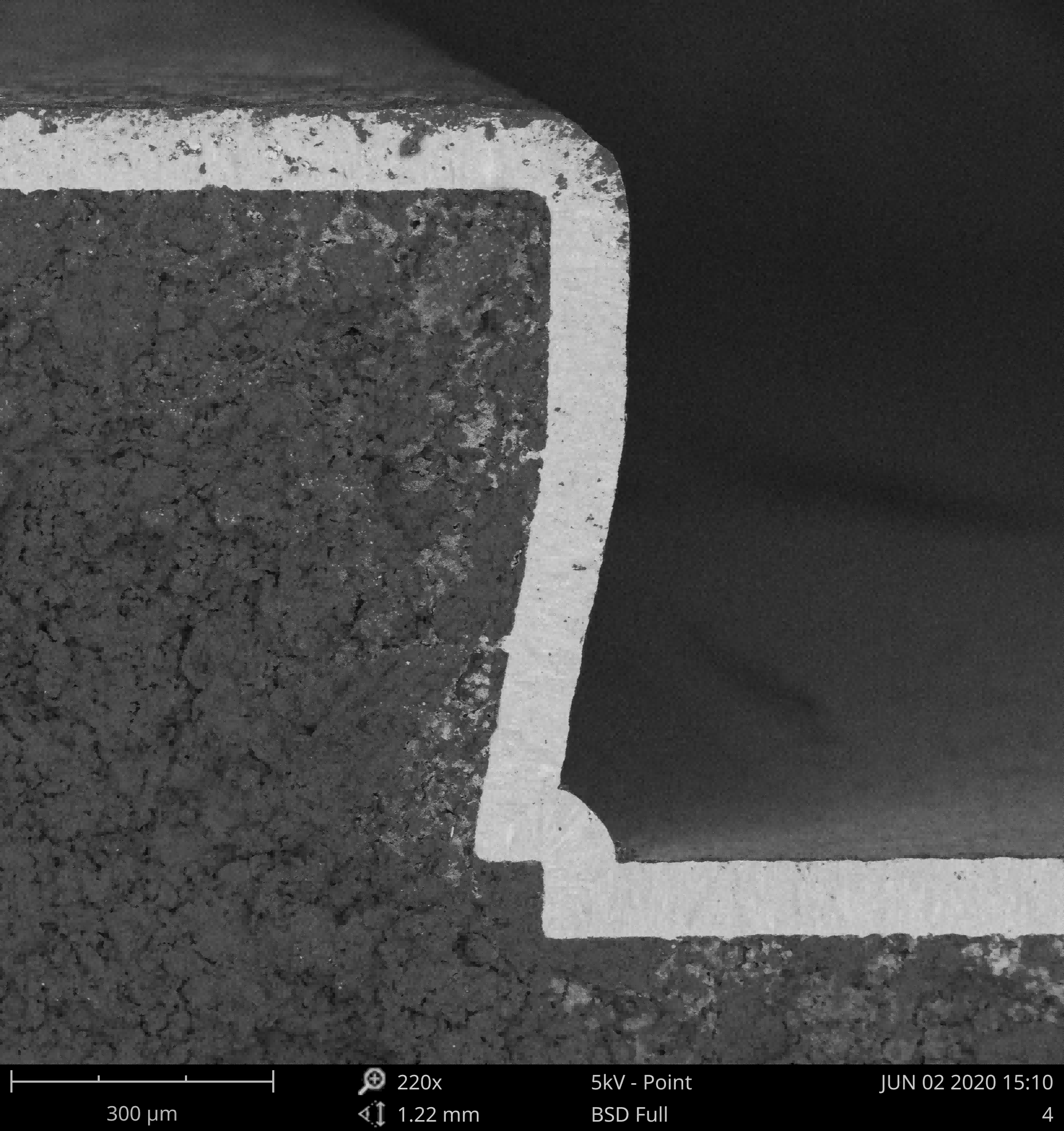

Рівномірність товщини покриття між партіями контролюється на 10 мкм

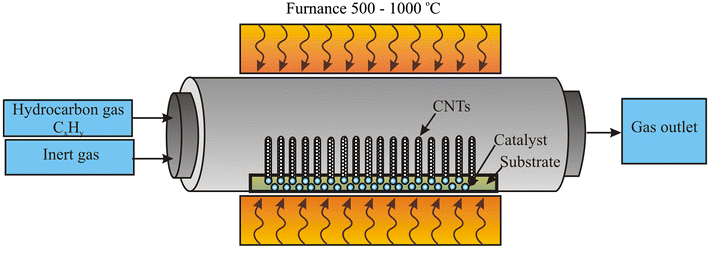

• Підготовка основи:Зазвичай починається з графітової або керамічної частини, яка була очищена та оброблена поверхнею. Цей крок має більше значення, ніж здається, оскільки адгезія значною мірою залежить від стану поверхні.
• Введення газу:У реактор вводять такі прекурсори, як MTS і водень. Точне співвідношення може змінюватися залежно від налаштування.
• Реакція осадження:При підвищених температурах (зазвичай близько 1000–1400 °C) гази починають реагувати біля поверхні, утворюючи карбід кремнію під час реакції.
• Контроль росту:На товщину та структуру покриття впливають температура, тиск і потік газу. На практиці збереження їх стабільності є ключовим для отримання однорідного шару.
• Охолодження та перевірка:Після осадження деталі контрольовано охолоджуються, а потім перевіряються, щоб переконатися, що покриття є рівним і належним чином з’єднане.



Основні переваги CVD покриття SiC
У більшості застосувань CVD-покриття SiC вибирають не за одну особливість, а за його загальні характеристики.

• Стійкість до високих температур:Він залишається відносно стабільним при багаторазовому нагріванні, що корисно в епітаксії та процесах печі.
• Стійкість до корозії:Порівняно з багатьма іншими матеріалами, він справляється з такими реактивними газами, як хлор і фтор.
• Низьке утворення часток:Оскільки поверхня щільна, вона прагне виробляти менше частинок, що допомагає в процесах, чутливих до забруднення.
• Механічна міцність:Покриття досить тверде, тому воно стійке до зношування при транспортуванні та тривалому використанні.
• Стабільність процесу:З незмінною якістю покриття обладнання, як правило, працює більш передбачувано з часом.

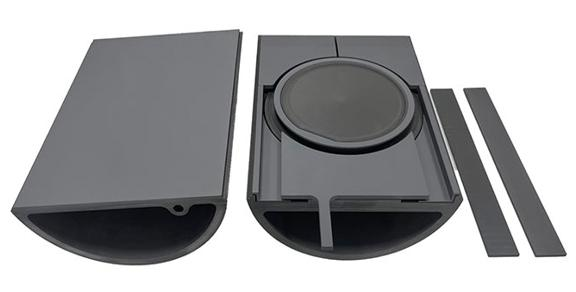

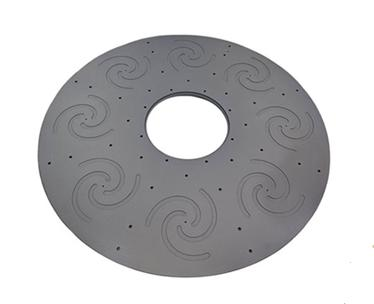

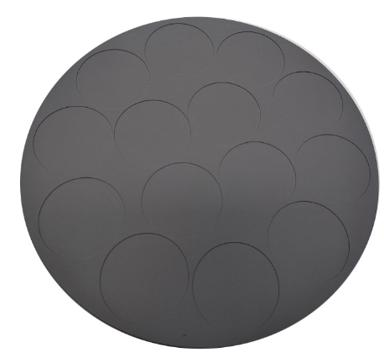

• Напівпровідникове обладнання:Використовується в токоприймачах, носіях пластин, технологічних трубах і компонентах камери.
• Епітаксія (SiC / GaN / LED):Забезпечує стабільне та чисте середовище для високоякісного росту плівки.

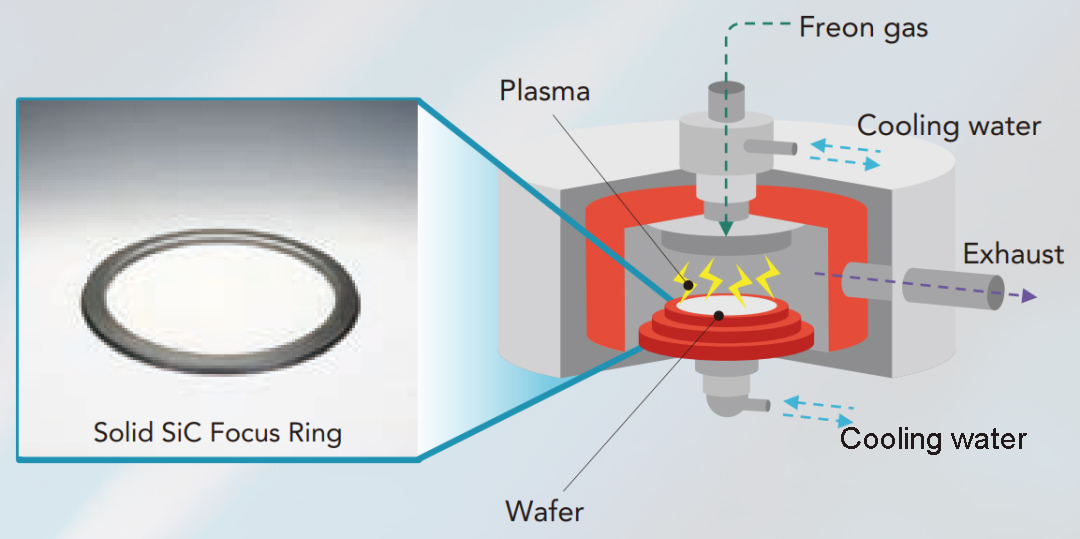

• Системи плазмової обробки:Захищає компоненти систем PECVD, ICP і RIE від плазмової ерозії.
• Високотемпературні печі:Забезпечує довговічність у процесах дифузії та окислення.
• Розширене промислове застосування:Також застосовується в аерокосмічних та інших високотемпературних системах.

Перспектива галузі
Оскільки напівпровідникові процеси продовжують розвиватися, очікування, покладені на матеріали, що використовуються всередині обладнання, стають вищими.

У реальному виробничому середовищі такі фактори, як чистота покриття, щільність, адгезія та довготривала стабільність безпосередньо впливають на продуктивність інструменту та частоту обслуговування. Навіть невеликі зміни можуть призвести до втрати продуктивності або скорочення терміну служби компонентів.

Це одна з причин, чому CVD-покриття SiC стали більш поширеними в останні роки. Вони, як правило, краще витримують у змішаних середовищах, де тепло, реактивні гази та плазма присутні одночасно.

Ви побачите, як багато постачальників працюють над цим, у тому числі VeTek Semiconductor, головним чином зосереджуючись на покращенні стабільності процесу та тому, щоб зробити покриття більш передбачуваним протягом тривалого циклу.



Висновок
Якщо подивитися, де воно використовується сьогодні, CVD-покриття SiC вже є досить стандартним вибором у багатьох напівпровідникових і високотемпературних установках.

Звернення досить просте:

• Він добре переносить спеку, не надто швидко деградуючи
• Він важко реагує з агресивними технологічними газами
• Це допомагає тримати забруднення під контролем
• І в більшості випадків воно служить довше, ніж багато альтернативних покриттів

Звичайно, жоден матеріал не є ідеальним, але для багатьох застосувань, особливо для епітаксії та процесів, пов’язаних із плазмою, це практичний і перевірений варіант.

Оскільки умови процесу продовжують ускладнюватися, ймовірно, що такі матеріали, як покриття SiC, продовжуватимуть набирати обертів просто тому, що вони пропонують хороший баланс між продуктивністю та надійністю.
