Від 4 дюймів до 8 дюймів: десятиліття розвитку SiC напівпровідників

У 2013 році промисловість запитала, чи можна взагалі комерціалізувати карбід кремнію. Десять років по тому SiC живить електромобілі та відновлювані джерела енергії — і справжня конкуренція перемістилася до матеріалів, обладнання та продуктивності виробництва. За десять років пластини SiC зросли з 4 дюймів до 8 дюймів, оскільки обладнання для епітаксії прогресувало. Окрім самої пластини, CVD-SiC-покриття, Solid CVD-SiC і TaC-покриття тепер забезпечують надійну роботу високотемпературного, стійкого до корозії обладнання. VETEK Semiconductor постачає всі три матеріальні рішення для масштабованого виробництва SiC.

Десятиліття трансформації SiC: від лабораторних матеріалів до масових енергетичних напівпровідників

SiC перейшов від багатообіцяючого лабораторного матеріалу в 2013 році до основної технології, що лежить в основі електромобілів, силової електроніки та перетворення енергії сьогодні — і фокус галузі змістився з перевірки технології на опанування масштабного виробництва.

У наведеній нижче таблиці підсумовано, як змінилися пріоритети промисловості SiC за останнє десятиліття.

2013 проти сьогодні: як змінився фокус промисловості SiC

Основний виклик комерціалізації SiC: технологія епітаксії

Обладнання для епітаксії завжди було технічним вузьким місцем для комерціалізації SiC — прогрес галузі можна відстежувати безпосередньо через еволюцію реакторів для епітаксії, від ранніх 6-дюймових платформ до сучасних автоматизованих систем 150/200 мм.

У 2013 році комерціалізація SiC прискорювалася, і виробники обладнання конкурували в основному за 6-дюймову (150 мм) здатність епітаксії SiC. Semiconductor Today повідомляв про кілька типових систем на той час:

Репрезентативне обладнання для епітаксії SiC, 2013

Ці ранні системи були розроблені для вирішення чотирьох проблем: досягнення 6-дюймової епітаксії SiC, покращення однорідності епітаксійного шару, зниження щільності дефектів та задоволення потреб ранньої комерціалізації енергетичних пристроїв.

У міру швидкого розвитку електромобілів, зарядної інфраструктури електромобілів, систем накопичення сонячних батарей і промислової електроенергії попит на пристрої з SiC відповідно зріс — і обладнання для епітаксії перетворилося з дрібносерійних науково-дослідних платформ у системи нового покоління, створені для великомасштабного виробництва. Представницькі платформи сьогодні включають:

Репрезентативне обладнання для епітаксії SiC, сьогодні

Від 4 дюймів до 8 дюймів: як вафельне масштабування скорочує витрати та підвищує продуктивність

Кожне збільшення діаметра пластини SiC — від 4 дюймів до 6 дюймів, а тепер до 8 дюймів — існує для того, щоб підвищити продуктивність однієї пластини та знизити вартість виробництва, і зараз галузь перебуває в середині переходу від 6 дюймів до 8 дюймів.

У 2013 році індустрія SiC наполягала на переході від 4-дюймових до 6-дюймових пластин. У той час такі компанії, як Cree, Dow Corning, Showa Denko та Norstel, розширювали свої 6-дюймові підкладки з SiC та потужності для епітаксії. Мета переходу на пластини більшого розміру була простою: збільшити випуск однієї пластини, знизити витрати на виробництво та покращити галузеву масштабованість.

Понад десять років тому та ж сама логіка тепер керує переходом від 6-дюймових до 8-дюймових. GlobalWafers, третій у світі виробник кремнієвих пластин, заявив, що галузеве виробництво 8-дюймових SiC пластин різко прискориться протягом 2025–2026 років — перехід, який вважався нереалістичним лише двома роками раніше (GlobalWafers, 2023). Onsemi і Resonac також націлили на 2025 рік кваліфікацію та підвищення кваліфікації 8-дюймових SiC підкладок та епітаксіальних пластин (Compound Semiconductor News, 2024).

Що змінюється, коли пластини SiC стають більшими

Оскільки діаметр пластини та вимоги до якості зростають, матеріали та компоненти обладнання, що використовуються протягом усього виробничого процесу, стали такими ж вирішальними для прогресу SiC, як і самі пластини.

За межами пластини: чому компоненти обладнання важливіші, ніж мікросхеми SiC

Пластини SiC, МОП-транзистори та силові модулі привертають найбільшу увагу, але компоненти обладнання всередині епітаксії та реакторів для вирощування кристалів стикаються з такими ж екстремальними умовами — і лише традиційного графіту вже недостатньо для задоволення сучасних вимог.

Обговорення галузі SiC, як правило, зосереджується на трьох речах: пластини SiC, SiC MOSFET і модулі живлення. На практиці компоненти обладнання, що використовуються для їх виготовлення, не менш важливі. Всередині епітаксійних реакторів, печей для вирощування кристалів та інших високотемпературних напівпровідникових процесів внутрішні компоненти повинні витримувати:

• Середовища з надвисокою температурою

• Корозійні технологічні гази, такі як H₂ і HCl

• Суворі вимоги до чистоти, щоб уникнути забруднення пластини

Традиційний графіт забезпечує високі теплові характеристики, але при тривалому використанні він схильний до поверхневої корозії, утворення частинок і скорочення терміну служби — все це безпосередньо загрожує продуктивності пластин і послідовності процесу. Це прогалина, для усунення якої дедалі активніше втручається технологія CVD покриття SiC.

Покриття CVD SiC: технологія, що лежить в основі надійного високотемпературного обладнання

SiC-епітаксія та SiC-покриття — це дві різні технології, які служать різним цілям — епітаксія виготовляє сам напівпровідниковий матеріал, а CVD-покриття SiC захищає обладнання, яке його виготовляє.

SiC епітаксія використовується для виробництва напівпровідникових матеріалів. Покриття SiC CVD, навпаки, наноситься головним чином на критичні внутрішні компоненти напівпровідникового обладнання для підвищення їх стійкості до високих температур і корозії.

SiC епітаксія проти SiC покриття: дві різні технології

Як працює композит графіт + SiC

Графітові компоненти, покриті CVD SiC, зараз широко використовуються в обладнанні для епітаксії SiC, обладнанні MOCVD, обладнанні для світлодіодної епітаксії та обладнанні для термічної обробки RTP/RTA. Нанесення щільного шару SiC на високочистий графіт поєднує в собі сильні сторони обох матеріалів:

Чому графіт + SiC працює як композит

VETEK Semiconductor Advanced SiC Material Solutions

Оскільки напівпровідники третього покоління продовжують масштабуватися, VETEK Semiconductor постачає три взаємодоповнюючі рішення для матеріалів — CVD-SiC-графіт, покриття Solid CVD-SiC і TaC-покриття, розроблені для конкретних термічних і хімічних вимог до виробничого обладнання SiC.

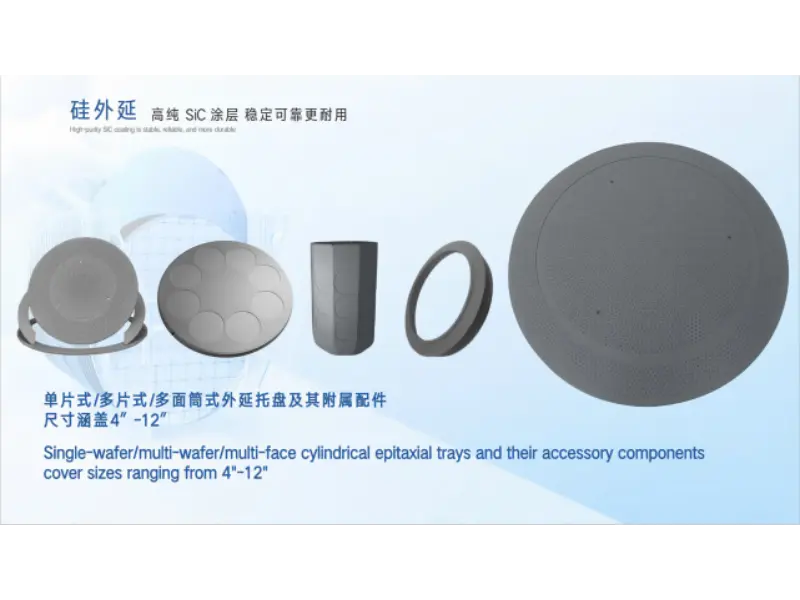

Графітові компоненти з CVD SiC покриттям

Графітові компоненти VETEK CVD із SiC-покриттям використовуються в SiC-епітаксії, носіях MOCVD, пластинчастих носіях, компонентах Halfmoon і напівпровідникових термічних компонентах.

• Високочисте покриття SiC

• Відмінна теплова однорідність

• Стійкість до високих температур

• Сильна стійкість до корозії

VETEK CVD SiC графітові компоненти для епітаксії SiC, MOCVD і напівпровідникових термічних застосувань.

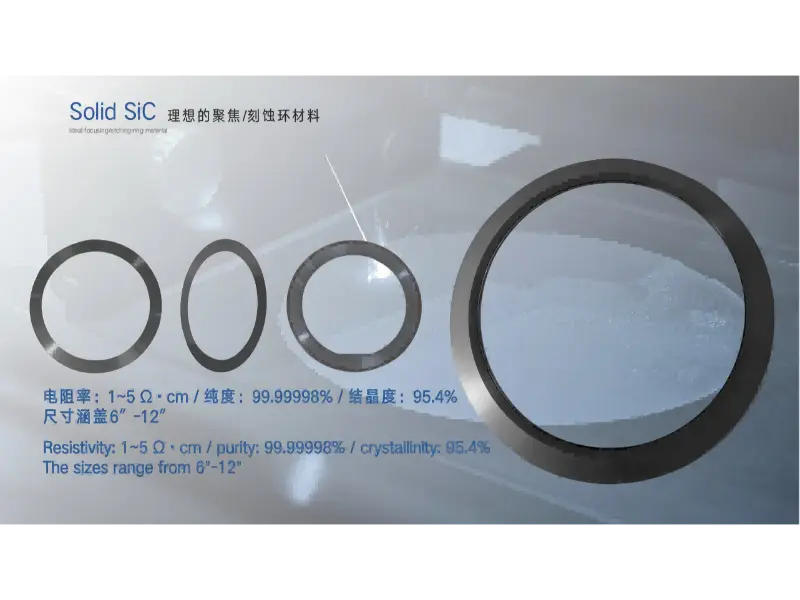

Тверді CVD SiC компоненти

Для вдосконалених процесів травлення та високотемпературних процесів Solid CVD SiC забезпечує більш високу якість матеріалу. Типові програми включають кільця фокусування, компоненти RTP/EPI та компоненти плазмового процесу.

• Щільна, непориста структура

• Надзвичайно низьке утворення часток

• Відмінна стійкість до плазми

• Тривалий термін служби

Тверді фокусні кільця CVD SiC і плазмакомпоненти процесу для розширених додатків травлення та RTP/EPI.

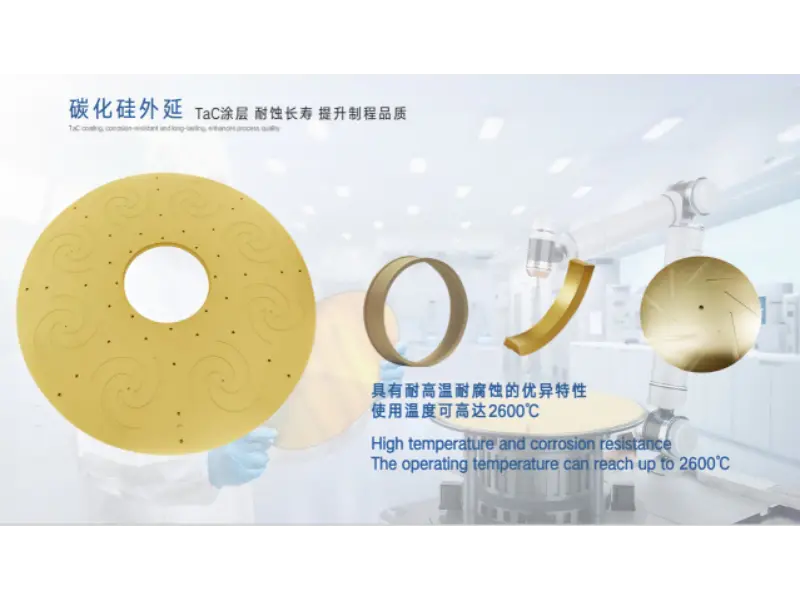

Рішення для покриття TaC

Оскільки температури росту кристалів SiC продовжують зростати, покриття з карбіду танталу (TaC) стали важливим матеріалом для надвисокотемпературних теплових полів. TaC забезпечує вищу температурну стабільність, чудову стійкість до окислення та видатну хімічну стабільність — підходить для обладнання для вирощування кристалів SiC, компонентів високотемпературного теплового поля та середовищ виробництва напівпровідників третього покоління.

Компоненти гарячої зони з покриттям TaC, розроблені для вирощування кристалів SiC при надвисокій температурі.

Разом ці три лінійки продуктів задовольняють різні термічні та хімічні вимоги, які існують у виробничому ланцюжку SiC:

Короткий огляд трьох матеріалів SiC від VETEK

Часті запитання

1. Яка різниця між епітаксією SiC і покриттям SiC?

Епітаксія SiC вирощує шар кристалічного карбіду кремнію для виготовлення напівпровідникових пластин і пристроїв. Покриття SiC (CVD SiC) наносить тонкий щільний шар SiC на графіт або інші підкладки для захисту компонентів обладнання від тепла та корозії. Вони служать різним цілям в межах одного виробничого ланцюга.

2. Чому графіт покривають SiC, а не використовують сам по собі?

Голий графіт має чудову теплопровідність і стабільність, але він піддається корозії та утворює частки під впливом високих температур і газів, таких як H₂ і HCl, з часом. Щільне CVD-покриття SiC додає твердості, хімічної стійкості та високотемпературної стабільності, зберігаючи теплові характеристики графіту.

3. Для чого використовується Solid CVD SiC?

Твердий CVD SiC — це повністю щільний непористий матеріал карбіду кремнію, який використовується в передових процесах травлення та високотемпературних процесах, включаючи кільця фокусування, компоненти RTP/EPI та деталі плазмового процесу — застосування, які вимагають надзвичайно низького утворення частинок і тривалого терміну служби.

4. Чому для росту кристалів SiC потрібні покриття TaC?

Оскільки процеси росту кристалів SiC підштовхують до вищих температур, компоненти гарячої зони потребують матеріалів, які протистоять окисленню та залишаються хімічно стабільними за екстремальної температури. Покриття TaC забезпечують більш високу температурну стабільність, ніж графіт, тому добре підходять для печей для вирощування кристалів SiC і компонентів високотемпературного теплового поля.

5. Чому промисловість переходить від 6-дюймових до 8-дюймових пластин SiC?

Пластини більшого розміру збільшують кількість матриць на пластину, що знижує вартість виробництва одного чіпа та покращує масштабованість. Виробники пластин і чіпів тепер кваліфікують 8-дюймові SiC підкладки та епітаксійні пластини, щоб задовольнити зростаючий попит з боку електромобілів, відновлюваних джерел енергії та промислової силової електроніки.

Підсумок: виробництво SiC вступило в епоху конкуренції за технологічні можливості

Визначальне питання промисловості SiC змінилося — від того, чи можна комерціалізувати матеріал, до того, наскільки ефективно, чисто та послідовно його можна виробляти в масштабах.

У 2013 році головним питанням галузі було те, чи можна взагалі комерціалізувати SiC. Сьогодні, більше ніж десятиліття потому, це питання стало: як можна виготовляти продукти з SiC з вищою ефективністю, меншою кількістю дефектів і більшою стабільністю?

Оскільки промисловість SiC продовжує розширюватися, більші діаметри пластин, оновлена ​​технологія епітаксії та оптимізоване виробниче обладнання залишаються основними напрямками розвитку галузі. У той же час високочисті CVD-покриття SiC, тверді CVD-SiC і матеріали TaC стають ключовими технологіями для забезпечення стабільності виробництва напівпровідників.

VETEK Semiconductor продовжує зосереджуватися на передових напівпровідникових матеріалах, надаючи надійні рішення з матеріалів для епітаксії SiC, росту кристалів і виробництва високотемпературних напівпровідників, підтримуючи нове покоління напівпровідникової промисловості.

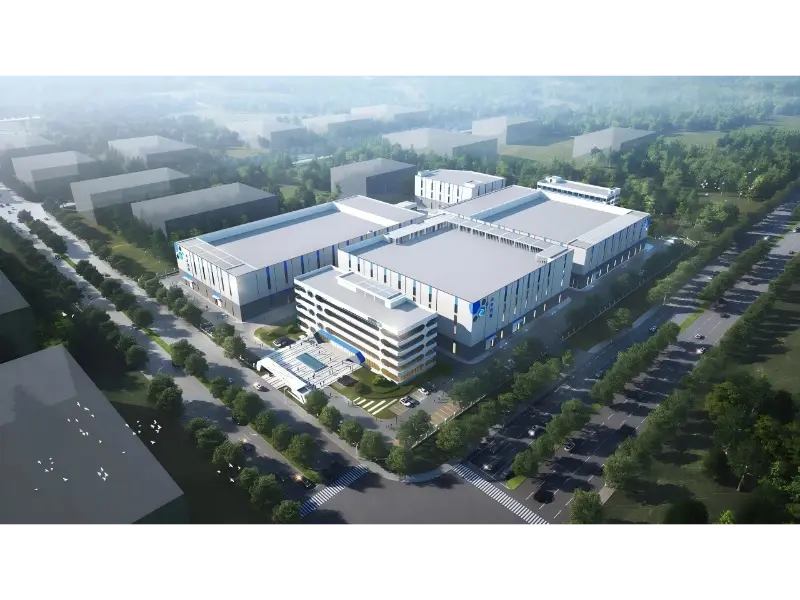

Про VETEK Semiconductor

VETEK Semiconductor розробляє та виробляє компоненти з графітовим покриттям CVD SiC, Solid CVD SiC і TaC для епітаксії SiC, MOCVD, росту кристалів і високотемпературного напівпровідникового обладнання. Ця стаття була підготовлена ​​групою розробників матеріалів VETEK на основі галузевих звітів Semiconductor Today і поточного аналізу ринку пластин SiC, і відображає прямий досвід VETEK у постачанні компонентів для виробничих ліній SiC.

Джерела, на які посилаються: Semiconductor Today (галузева характеристика 2013 року); Публічні заяви GlobalWafers (2023); Compound Semiconductor News (2024); Аналіз цін на пластини Patsnap Eureka SiC (2025). Цифри та специфікації обладнання для продукції VETEK базуються на внутрішній документації продукту.
