CVD покриття в напівпровідниковій епітаксії: технічні параметри, вибір SiC/TaC і контроль відмов

Автор | Інженер Нікву | Інженер відділу сучасних матеріалів, Vetek Semiconductor

вступ: В епітаксії графітовий чутливий елемент із покриттям є частиною термічної, хімічної та забрудненої границі реактора. Його цінність полягає не лише в товщині покриття, а в тому, наскільки стабільно готова деталь зберігає температуру пластини, стабільність поверхні та повторюваність через цикли росту та очищення.

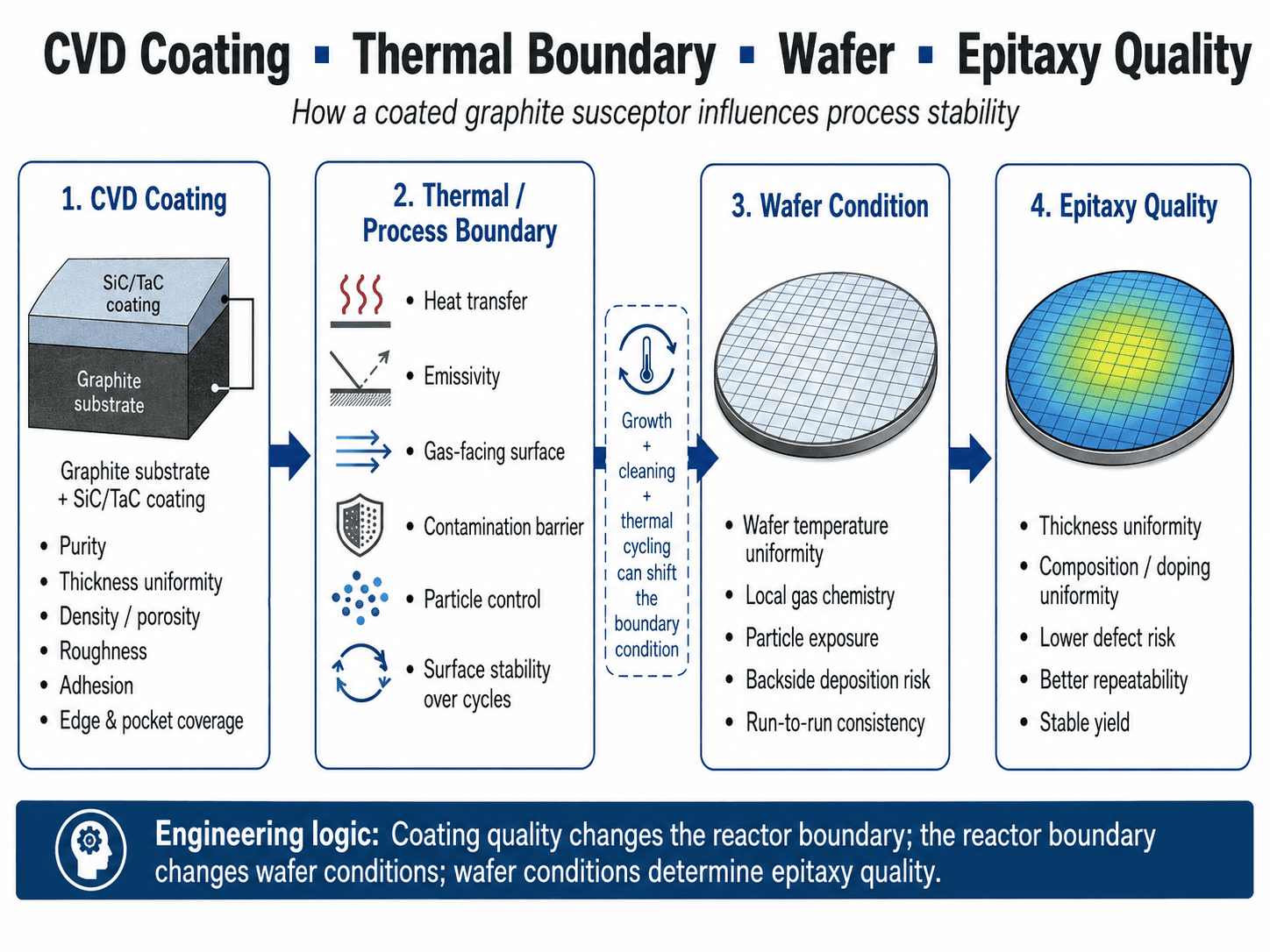

1. CVD покриття як межа процесу епітаксії

Основний висновок: Навіть за незмінних температури, тиску та потоку газу шорсткість покриття, відкладення, геометрія кишень або деградація поверхні можуть змінити теплопередачу та хімічний склад поверхні. Тому токоприймач з покриттям слід розглядати як критичний для процесу компонент реактора, а не як пасивний тримач пластини.

Типові температури росту ілюструють навантаження: GaN MOCVD часто працює близько 1000–1100 °C, епітаксія Si приблизно 1050–1200 °C, а епітаксія SiC приблизно 1500–1700 °C. Температура пластини залежить від потужності нагрівача плюс геометрії приймача, коефіцієнта випромінювання, глибини кишені, обертання та потоку газу.

Планетарний MOCVD використовує ламінарний потік і обертання кількох носіїв для покращення товщини, складу та однорідності легування.[1]

2. Параметри покриттів CVD SiC і TaC

Основний висновок: «Покриття 100 мкм» не є повною специфікацією напівпровідника. Щільність, чистоту, мікроструктуру, шорсткість, КТР, розподіл товщини, адгезію та контроль дефектів слід розглядати разом, особливо на кишенях, краях, отворах і затінених елементах, де локальне осадження може відрізнятися.

Інженерний ланцюг це:

Співвідношення CVD температура / тиск / газ → ріст зерен → щільність / шорсткість / напруга → термін служби покриття.

Більш високий тиск збільшив шорсткість і пористість, тоді як надмірна температура призвела до більш грубих структур.[3]

3. Теплова рівномірність і повторюваність від циклу до циклу

Основний висновок: Покриття може стати неприйнятним для обробки до того, як воно помітно відшаровується. Дрейф товщини, рецесія, відкладення або зміна шорсткості можуть змінити теплопередачу та випромінювальну здатність пластини до чутливого елемента, створюючи температурний або дрейф від циклу до циклу, у той час як компонент виглядає механічно непошкодженим.

Тепловий баланс вафель:

Qзагальний = Qпровідність + Qвипромінювання + Qконвекція

Суцептор з покриттям впливає на ці терміни через властивості матеріалу, стан поверхні та геометрію. Глибина кишені має значення, оскільки накопичення покриття змінює кінцеву геометрію посадки пластини.

Номінальна товщина покриття 100 мкм, яка змінюється навколо кишені, може змінити як локальний тепловий шлях, так і кінцеві розміри. Невелика варіація не призводить автоматично до нерівномірності, але глибина кишені після нанесення покриття повинна бути CTQ.

Під час виробництва:

відкладення зростання + очищення + термічний цикл → дрейф шорсткості/емісійної здатності → дрейф температурних меж → дрейф температури пластини → дрейф швидкості росту/складу.

Тому термін служби компонентів повинен визначатися обмеженнями процесу, а не просто «відсутністю видимих ​​поломок».

4. Вибір CVD SiC проти ССЗ TaC

Основний висновок: SiC CVD є практичною основою для багатьох елементів епітаксії з Si, GaN і SiC завдяки своїй зрілості, чистоті та сумісності з графітом. TaC стає привабливим, коли екстремальна температура або багата кремнієм хімія робить рецесію SiC перевіреним механізмом обмеження терміну служби.

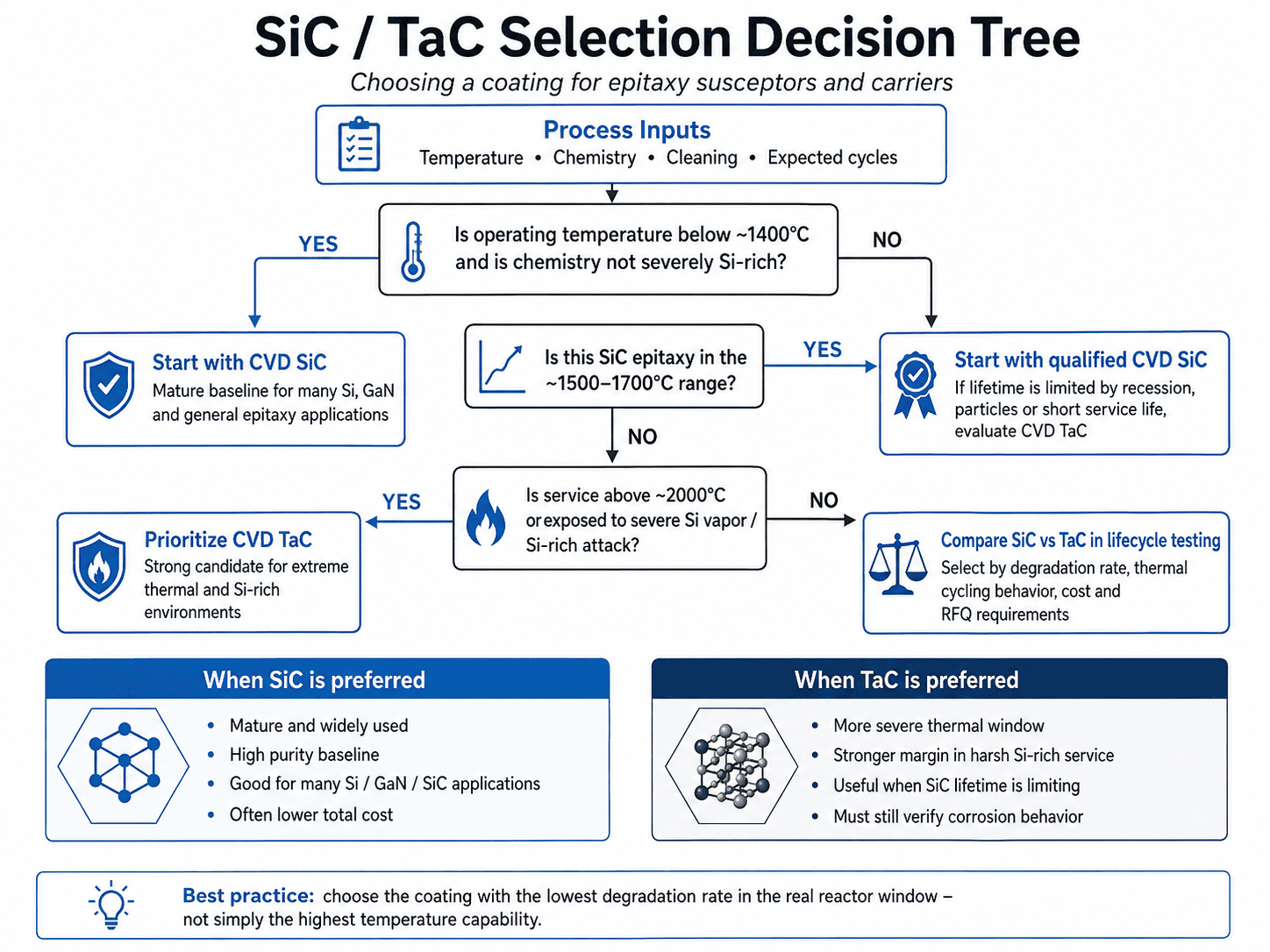

Дерево рішень щодо вибору T < ~1400°C і SiC хімічно сумісний?

→ Так: кваліфікація CVD SiC.

→ Ні: продовжити.

Епітаксія SiC при ~1500–1700°C?

→ Почніть з перевіреного SiC. Якщо домінують рецесія, частки або коротке життя, порівняйте TaC.

>2000°C чи сильний вплив парів Si?

→ Надайте пріоритет оцінці TaC.

TaC не є хімічно невразливим. При 1973 K у парах кремнію CVD TaC утворює продукти реакції TaSi₂/SiC; збільшення впливу Si збільшує глибину корозії та шорсткість.[4] Тому вибір повинен ґрунтуватися на швидкості деградації в реальному реакторі, а не лише на температурі плавлення.

5. Механізми руйнування CVD покриття

Основний висновок: Більшість несправностей чутливого елемента з покриттям виникає внаслідок теплової напруги, нерівномірності осадження, хімічної рецесії та пошкодження під час очищення або транспортування. Аналіз несправності повинен пов’язувати видимий дефект з його кореневим механізмом, а потім із симптомом пластини, а не зупинятися на «відшаровуванні покриття».

Корисна залежність теплової напруги першого порядку:

σ ≈ E × Δα × ΔT

де E — модуль покриття, Δα — різниця КТР покриття/підкладки, а ΔT — теплова екскурсія. Ось чому відповідність CTE графіту має майже таке ж значення, як чистота покриття.

Глибокі кишені, отвори та канавки можуть отримувати різний транспорт прекурсорів:

локальне тонке/пористе покриття → термічний/хімічний вплив → вплив графіту → ерозія → частинки → ризик дефекту пластини.

Таким чином, компонент може досягти кінця життєвого циклу процесу раніше, ніж закінчиться механічний термін служби.

6. Вимоги до кваліфікації та запиту пропозицій

Основний висновок: Кваліфікація повинна перетворювати умови реактора в вимірювані CTQ і перевіряти їх на готовій геометрії. Самих сертифікатів на матеріал недостатньо; метою є повторювана цілісність покриття, розміри та термічна/хімічна поведінка через репрезентативні цикли росту та очищення.

Практична специфікація повинна містити:

• матеріал: марка графіту, чистота, КТР; фаза покриття та чистота.
• Покриття: товщина, локальні обмеження, шорсткість, критерії пористості, адгезії або критерії термічного циклу.
• Геометрія: глибина кишені після нанесення покриття, площинність/бій, OD/ID, отвори та CTQ, пов’язані з обертанням.
• процес: розмір пластини, температура, гази, тиск, режим нагрівання/обертання, хімія очищення та очікувані цикли.

Рекомендовані пункти пропуску:

Надходження → визначені цикли росту → очищення → кінець терміну служби.

Кореляція цих контрольних точок із даними про частинки та пластини корисніша, ніж лише візуальний огляд.

7. FAQ

Якої товщини повинен бути CVD SiC?

Близько 100 мкм є корисним орієнтиром, а не універсальним оптимумом. Геометрія, допуск на корозію, напруга та допуск на розміри визначають ціль.

Чи завжди товще покриття служить довше?

Ні. Це додає запас корозії, але також може збільшити залишкову напругу та зміщення розмірів.

Чому покриття SiC відшаровується?

Типовими факторами є невідповідність CTE, залишкова напруга, дефекти інтерфейсу, геометрія краю, термічні цикли, хімічний вплив і пошкодження від очищення.

Коли TaC повинен замінити SiC?

Якщо доведено, що високотемпературна атака або атака, багата кремнієм, є домінуючим обмеженням терміну служби SiC, і TaC дає кращий результат життєвого циклу.

Висновок

Основний висновок: Графіт з CVD покриттям слід кваліфікувати як частину процесу епітаксії. Метою є стабільна термічна, хімічна та розмірна поведінка протягом усього виробництва, а термін служби визначається вимірними CTQ процесу, а не лише видимими пошкодженнями.

Інженерний ланцюг це:

графітова підкладка → мікроструктура CVD → готова геометрія → термічна/хімічна стабільність → повторюваність пластини.

Кращим питанням є не просто «Якої товщини покриття?» але «Як цей компонент поводитиметься після повторного зростання, очищення та термічних циклів, і яка вимірна межа визначає кінець його життя?»

Список літератури

[1] AIXTRON SE, Планетарний принцип (MOCVD).

[2] SGL Carbon, покриття SIGRAFINE® SiC – дані про матеріал.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), «Дослідження кореляції процес-структура-властивість у CVD-SiC покриттях на графітових підкладках».

[4] Хао К. та ін., Вакуум 241, 114677 (2025), «Механізми корозії, спричинені парами кремнію, покриттів CVD TaC на графітових підкладках».

Інженер Nickwu має 15-річний досвід у дослідженні та розробці CVD-покриттів та матеріалів для гарячих зон на основі вуглецю. Він очолив проект із запровадження масового виробництва перших у Китаї графітових компонентів із покриттям TaC, які використовуються в 8-дюймовій епітаксії SiC. Він брав участь у численних проектах з розробки гарячих зон і аналізу несправностей для вирощування кристалів SiC і має сім патентів на винаходи, пов’язані з матеріалами гарячих зон.
