Що таке покриття з карбіду кремнію (SiC)? Властивості, CVD процес і застосування

Детальне резюме

A покриття з карбіду кремнію (покриття SiC)це щільний шар SiC, нанесений на поверхню компонента, як правило, високочистий графіт, для створення хімічно стійкої та термічно стабільної межі процесу. У напівпровідниковому обладнанні покриття зазвичай виготовляєтьсяхімічне осадження з парової фази (CVD).

Його продуктивність походить від комбінованої системиграфітова підкладка, CVD шар SiC, геометрія компонентів і середовище реактора.

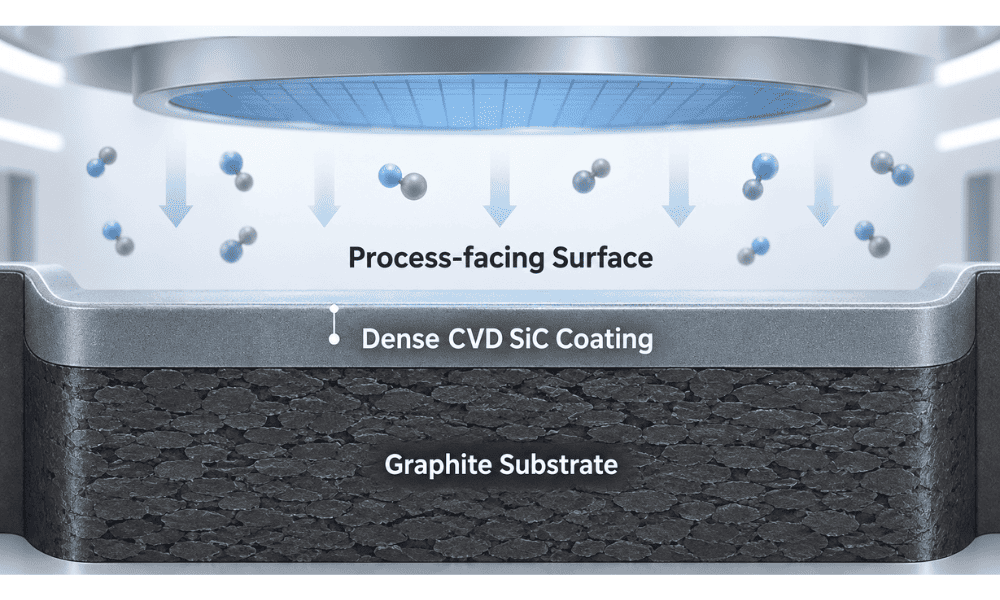

1. Що таке покриття з карбіду кремнію?

Графіт широко використовується для напівпровідникових частин гарячої зони, оскільки він піддається механічній обробці та термічно стабільний. Проте чистий графіт може вступати в реакцію з технологічними газами, окислюватися, виділяти домішки або генерувати частки під час деградації поверхні.

CVD SiC змінює цей стан поверхні. Карбід кремнію наноситься у вигляді щільного полікристалічного шару поверх обробленого графітового корпусу, створюючи бар’єр між графітом і технологічним середовищем.

Технологічний газ / пластина → Щільна CVD поверхня SiC → Інтерфейс SiC/графіт → Корпус із графіту високої чистоти

Графіт забезпечує структурне тіло, термічну масу та оброблюваність; SiC забезпечує поверхню, спрямовану до процесу. Інтерфейс має витримати осадження, охолодження та повторні цикли реактора.

SGL Carbon описує комерційні покриття SiC як щільні, стійкі до зносу та корозії шари CVD, нанесені на ізостатичний графіт, із застосуваннями, що охоплюють вирощування напівпровідникових кристалів, епітаксію кремнію/SiC таMOCVD.

Ось чому напівпровідникові частини з SiC-покриттям слід оцінювати якінженерні матеріальні системи, а не просто як «графіт із покриттям».

CVD покриття SiC проти твердого SiC

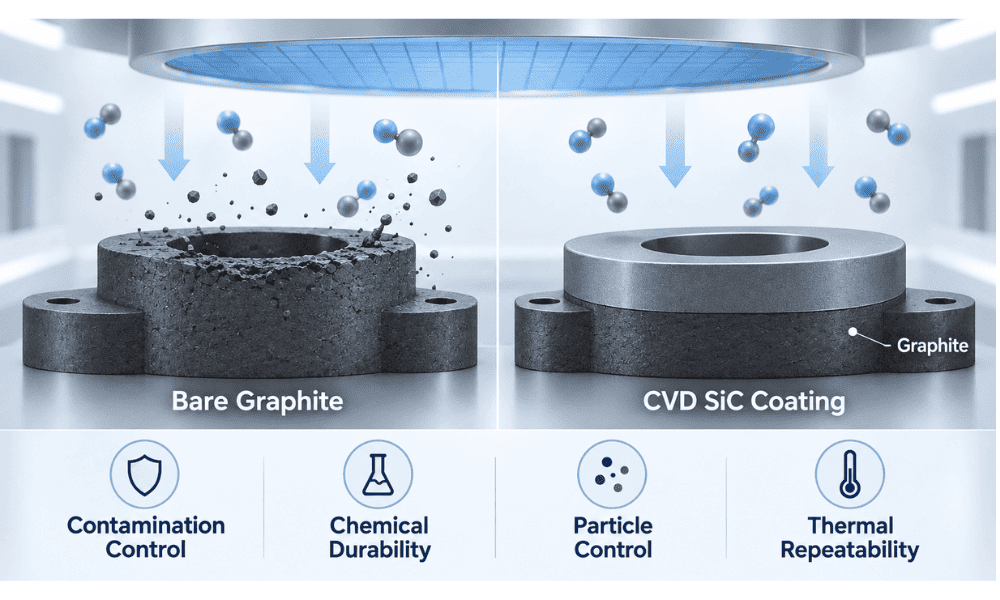

2. Чому графіт покритий SiC у напівпровідниковому обладнанні?

Мета полягає в тому, щоб поєднати виробничі та теплові переваги графіту з поверхнею, яка краще підходить для вимогливих напівпровідникових умов.

Графітовий приймач або носій пластини можна обробити з жорсткими допусками та складними кишенями. Потім CVD SiC захищає поверхню, яка піддається впливу технологічних газів і очищення. Ця комбінація вирішує чотири основні проблеми.

Контроль забруднення.Щільна поверхня високої чистоти допомагає ізолювати графіт, що лежить в основі, від середовища пластини.

Хімічна стійкість.Епітаксія та MOCVD використовують агресивні прекурсори та хімію для очищення; SiC покращує стійкість порівняно з відкритим графітом.

Контроль частинок.Тріщини, відшарування або деградація поверхні можуть стати джерелами часток, тому цілісність покриття безпосередньо має значення для чистоти процесу.

Термічна повторюваність.Суцептори і носії є частиною теплового поля реактора. Їх геометрія та стан поверхні повинні залишатися стабільними, щоб температура пластин залишалася повторюваною.

Mersen визначає високу температуру, високий вакуум, агресивні газоподібні прекурсори, контроль забруднення та стійкість до миючих кислот як основні робочі вимоги до графітового обладнання, що використовується в епітаксії та MOCVD. Він також підкреслює сумісність графіту/SiC CTE як важливу для цілісності покриття.

Це пояснює, чому не можна відокремити якість покриттяякість графіту, точність розмірів або умови реактора. Хімічно відмінний шар SiC на деформованому або погано розробленому компоненті все одно може забезпечувати низьку продуктивність процесу.

3. Як виготовляється CVD покриття з карбіду кремнію?

Типовий виробничий ланцюг:

Вибір графіту → Точна обробка → Очищення → Підготовка поверхні → Осадження SiC CVD → Перевірка

Графіт вибирається за чистотою, мікроструктурою та термічною поведінкою, а потім обробляється перед нанесенням покриття, оскільки площинність, глибина кишені та геометрія краю впливають на кінцеві розміри та однорідність покриття.

Під час CVD газоподібні прекурсори потрапляють у високотемпературний реактор. Реакційноздатні речовини досягають поверхні графіту, де SiC зароджується і перетворюється в суцільний шар.

SGL Carbon публічно повідомляє про типові температури осадження SiC приблизно1200–1300°Cдля комерційного процесу покриття. Він повідомляє про β-SiC, або кубічний 3C-SiC, для однієї системи покриття.

Останні дослідження графітових чутливих частинок із CVD-SiC додатково демонструють, що структура покриття сильно залежить від умов обробки.

2026 рікНаукові доповідідослідження досліджуваних відкладень звід 1100 до 1350°Cразом із змінами тиску та співвідношення H₂/MTS. Дослідники спостерігали значні зміни в морфології покриття, шорсткості, стехіометрії та твердості, демонструючи зв’язок між:

Параметри CVD → Мікроструктура SiC → Властивості покриття → Ефективність компонента.

Це важливий інженерний урок«CVD SiC» не є одним фіксованим матеріалом.

Така специфікація, як:

«Покриття SiC 100 мкм»

описує лише товщину.

Він не повністю визначає:

l чистота;

l пористість;

l структура зерна;

l шорсткість поверхні;

l однорідність покриття;

l якість інтерфейсу;

l залишкова напруга.

Для напівпровідникового обладнання ці фактори можуть бути такими ж важливими, як і номінальна товщина.

Поширені дефекти покриття

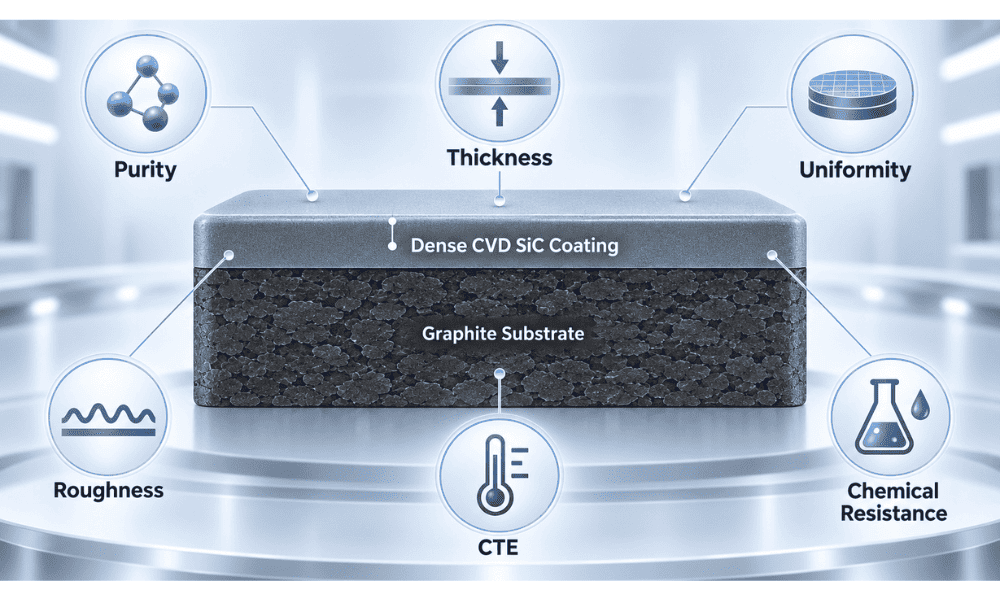

4. Які властивості покриття SiC є найбільш важливими?

Для використання напівпровідників найбільш корисні властивості пов’язані з контролем забруднення, стабільністю процесу та терміном служби компонентів.

Як загальнодоступний комерційний еталон, SGL Carbon повідомляє про насипну щільність одного покриття SiC приблизно3,2 г/см³, твердість40 ГПа, теплове розширення4,3 × 10^-6 К^-1від 100–600°C і типовою товщиною покриття100 мкм. Ці значення є прикладами, а не специфікаціями універсальних напівпровідників.

На особливу увагу заслуговують два параметри:товщина покриття і КТР.

1. Більш товсте покриття SiC автоматично не є кращим.

Додаткова товщина може забезпечити більший захисний бар’єр, але вона також може змінити розміри компонентів і збільшити накопичену залишкову напругу. Це стає важливим для рецепторів івафельні носіїде глибина кишені, площинність і геометрія країв є критичними для процесу.

2. Не менш важливим є відповідність КТР.

SiC осаджують при високій температурі, а потім охолоджують разом із графітовою підкладкою. Якщо SiC і графіт розширюються і стискаються по-різному, біля межі розділу виникає механічна напруга.

Спрощений шлях відмови:

Невідповідність CTE → Залишкова напруга → Мікротріщина → Поширення тріщини → Розшарування → Частинки / Відкритий графіт

Цей механізм пояснює, чому пошкодження покриття не завжди можна вирішити шляхом збільшення товщини.

2026 рікCeramics InternationalДослідження спеціально досліджувало SiC, нанесений на графіт при 1260°C, 1280°C і 1320°C, і виявило, що температура осадження впливає на мікроструктуру та межфазну адгезію.

Тому якість покриття слід оцінювати за поєднанням:

Чистота + мікроструктура + однорідність + цілісність інтерфейсу + геометрія

а не лише товщина.

5. Де використовується графіт із SiC-покриттям і як його слід обирати?

Найсильніші застосування – це компоненти, які стикаються з високою температурою, реактивною хімією та суворими вимогами до рівня пластин.

1. Кремнієва епітаксія

Покриті SiC графітові фіксатори підтримують пластини, беручи участь у теплопередачі. Площинність, геометрія кишені, однорідність покриття та стан поверхні можуть впливати на температуру пластини та епітаксіальну однорідність.

Таким чином, покриття є частиною ширшої теплової системи:

Нагрівач / Джерело енергії → Суцептор → Теплова межа пластини → Температура пластини → Епітаксійне зростання

2. Епітаксія карбіду кремнію

Епітаксія SiC висуває особливі вимоги до матеріалів теплового поля. Токоприймачі, кільця та пов’язані з ними компоненти повинні підтримувати хімічну стабільність, низький рівень забруднення та постійність розмірів через багаторазову роботу при високій температурі.

3. GaN і LED MOCVD

Носії для пластин MOCVD і супутникові платформи працюють у середовищах, багатих прекурсорами, де розподіл температури носія впливає на умови росту в пластині.

Зміни в геометрії носія або стані поверхні можуть сприяти змінам у:

l температура вафель;

l швидкість росту;

l товщина плівки;

l склад;

l однорідність пластини до пластини.

Mersen зокрема визначає графіт високої чистоти з SiC-покриттям, рівномірну теплову поведінку, стійкість до агресивних газів і довговічність проти хімічного очищення на місці як важливі вимоги для застосувань епітаксії.

4. Інші високотемпературні процеси

Вибрані компоненти RTP/RTA, CVD, ALD та інші компоненти теплового поля також можуть використовувати графіт із покриттям SiC, якщо температура, хімія, ризик забруднення та геометрія виправдовують це.

Відбір слід починати зреактор і процес, а не загальна специфікація покриття.

Визначити:

l модель процесу та реактора;

l розмір вафель;

l робоча температура;

l технологічні та очисні гази;

l складове креслення;

l потреба в графіті;

l критичні розміри та площинність;

l товщина покриття;

l шорсткість поверхні;

l вимоги до перевірки.

Найкорисніший RFQ містить одне центральне запитання:

Що цей компонент повинен робити всередині реактора?

Тоді покриття SiC можна сконструювати навколо фактичної цілі, а не ізольованого параметра матеріалу.

Для епітаксії та MOCVD метою є не просто довговічне покриття. Це компонент, здатний підтримувати:

Стабільна температура пластини + низьке забруднення + низьке утворення часток + повторюване зростання + передбачуваний термін служби

6. FAQ

1. Яке основне призначення покриття з карбіду кремнію на графіт?

Він створює високочисту, хімічно стійку технологічну поверхню, зберігаючи при цьому оброблюваність і термічні переваги графітового тіла.

2. Чому CVD використовується для покриття SiC?

CVD дозволяє SiC рости безпосередньо на складних графітових поверхнях і забезпечує контроль над структурою, товщиною та однорідністю покриття, коли процес осадження розроблений належним чином.

3. Чи завжди товще покриття SiC краще?

Ні. Товщина повинна бути збалансована щодо залишкової напруги, допуску на розміри, геометрії компонента та умов експлуатації.

4. Що спричиняє розтріскування або розшаровування покриття SiC?

Загальні фактори включають невідповідність CTE графіту/SiC, залишкову напругу, дефекти розділу, невідповідні умови осадження та повторювані термічні цикли.

5. Яка інформація потрібна для запиту пропозицій на графіт із покриттям SiC?

Надайте креслення, модель реактора, процес, розмір пластини, робочу температуру, технологічні та очисні гази, вимоги до графіту, специфікацію покриття, критичні допуски, критерії перевірки та кількість.
