Фізичне осадження пари

Vetek Semiconductor - це виробник Китаю, який постачає передові напівпровідникові матеріали у процесі фізичного осадження пари, якSic покритий тигель, склоподібний вуглецевий тигель,Графітові нагрівачі для покриття SIC,Випарні тиглі електронно-променевої гармати.

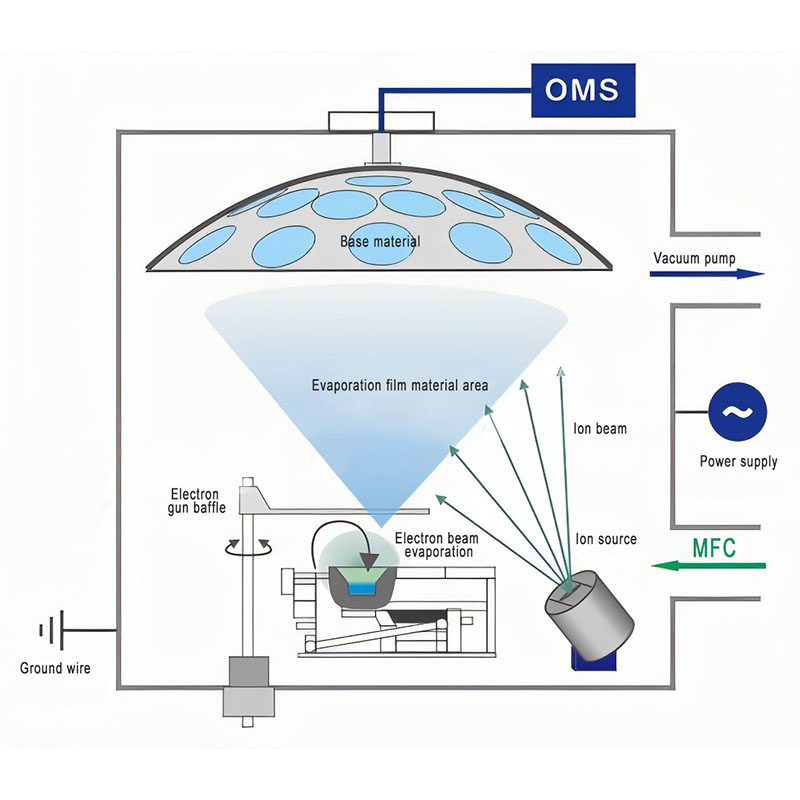

Основні принципи процесу PVD

Фізичні процеси осадження пари зазвичай включають різноманітні конкретні методи, такі як випаровування, розпилення та іонне покриття. Незалежно від використовуваного методу, основний принцип фізичного осадження пари полягає в тому, щоб випаровувати матеріал від джерела за допомогою високотемпературного опалення або іонного обстрілу. Парований матеріал рухається у вигляді атомів або молекул у вакуумі або низькому тиску та конденсується в тонку плівку на поверхні підкладки. Цей процес в основному досягається фізичними засобами, тим самим уникаючи впливу хімічних реакцій на чистоту матеріалу.

Переваги технології фізичного осадження пари

Висока чистота та висока щільність: ПВД, осаджені плівки, зазвичай мають високу чистоту та щільність, що може значно покращити продуктивність покриття, наприклад, стійкість до зносу, резистентність до корозії та твердість.

Сильна адгезія плівки: Процес PVD може утворювати плівку з міцною адгезією на підкладці, гарантуючи, що плівку нелегко відклеїти під час використання, подовжуючи термін служби виробу.

Широкий вибір матеріалів: Технологія PVD може бути застосована до різноманітних матеріалів, включаючи метали, кераміку та сплави, і може отримувати різні функціональні покриття, такі як електропровідні, ізоляційні, термостійкі та антиокислювальні покриття.

Захист навколишнього середовища та стійкість: У порівнянні з такими процесами, як хімічне осадження пари (ССЗ), процес фізичного осадження пари (PVD) є більш екологічним, не передбачає генерації шкідливих газів і зменшує забруднення до навколишнього середовища.

Застосування технології PVD

Напівпровідникова промисловість: При напівпровідниковому виробництві фізичне осадження пари часто використовується при приготуванні тонких плівкових електродів, дифузійних бар'єрів та металевих взаємозв'язків, щоб забезпечити, щоб компоненти мали хорошу провідність та стабільність.

Оптичні прилади: Технологія фізичної пари осадження широко застосовується в оптичних покриттях, таких як антирефлективні покриття для дзеркал та лінз, а також виготовлення оптичних фільтрів для підвищення продуктивності оптичних пристроїв.
