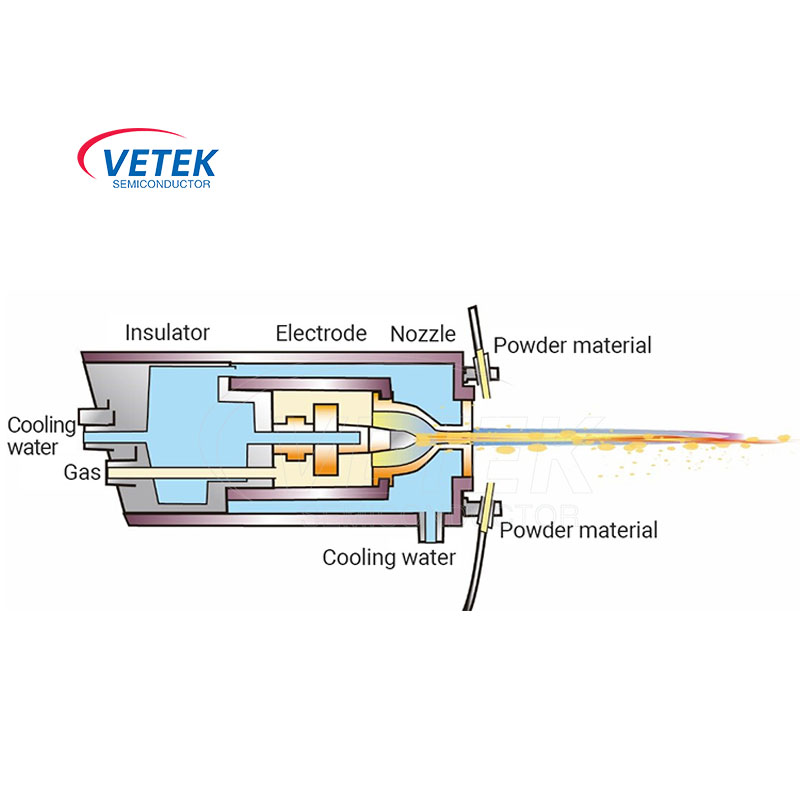

Технологія термічного напилення Vetek Semiconductor Semiconductor — це передовий процес, який розпилює матеріали в розплавленому або напіврозплавленому стані на поверхню підкладки для формування покриття. Ця технологія широко використовується у сфері виробництва напівпровідників, в основному використовується для створення покриттів зі специфічними функціями на поверхні підкладки, таких як провідність, ізоляція, стійкість до корозії та стійкість до окислення. Основні переваги технології термічного напилення включають високу ефективність, контрольовану товщину покриття та хорошу адгезію покриття, що робить її особливо важливою у процесі виробництва напівпровідників, який вимагає високої точності та надійності. Чекаємо на ваш запит.

Напівпровідникова технологія теплового розпилення-це вдосконалений процес, який розпилює матеріали в розплавленому або напівмонтажному стані на поверхню підкладки, утворюючи покриття. Ця технологія широко використовується в галузі виробництва напівпровідників, в основному використовується для створення покриттів із специфічними функціями на поверхні підкладки, таких як провідність, ізоляція, резистентність до корозій та стійкість до окислення. Основні переваги технології теплового розпилення включають високу ефективність, керовану товщину покриття та хорошу адгезію покриття, що робить її особливо важливою у процесі виготовлення напівпровідників, який вимагає високої точності та надійності.


Застосування технології теплового розпилення в напівпровідниках


Definition of dry etching

Офортування плазмового променя (сухе травлення)

Зазвичай відноситься до використання сяйво -розряду для генерування активних частинок у плазмі, що містять заряджені частинки, такі як плазма та електрони та високо хімічно активні нейтральні атоми та молекули та вільні радикали, які дифузні до частини, що підлягають травленню, реагують на травлену матеріал, утворюють летючу Продукти та видаляються, тим самим завершуючи технологію травлення передачі шаблонів. Це незамінний процес для реалізації високої точки зору тонких шаблонів від шаблонів фотолітографії до вафель у виробництві ультра-масштабних інтегрованих ланцюгів.


Утворюється велика кількість активних вільних радикалів, таких як Cl і F. Коли вони травлять напівпровідникові пристрої, вони роз'їдають внутрішні поверхні інших частин обладнання, включаючи алюмінієві сплави та керамічні конструктивні частини. Ця сильна ерозія виробляє велику кількість частинок, що не тільки вимагає частого технічного обслуговування виробничого обладнання, але також спричиняє поломку камери процесу травлення та пошкодження пристрою у важких випадках.


Y2O3 - це матеріал з дуже стійкими хімічними та тепловими властивостями. Його температура плавлення набагато вище 2400 ℃. Він може залишатися стабільним у сильному корозійному середовищі. Його стійкість до обстрілу в плазмі може значно продовжити термін служби компонентів і зменшити частинки в травленій камері.

Основним рішенням є напилення високочистого покриття Y2O3 для захисту камери травлення та інших ключових компонентів.
