Як CVD покриття з карбіду кремнію наноситься на графіт?

A CVD покриття з карбіду кремнію (SiC).утворюється шляхом впливу нагрітого графітового компонента на контрольовані гази-попередники всередині реактора хімічного осадження з парової фази. Реакційноздатні речовини досягають поверхні графіту, де SiC зароджується і перетворюється на щільний полікристалічний шар. Успішне осадження напівпровідникових чутливих елементів і пластин залежить від чистоти графіту, підготовки поверхні, температури, тиску, газохімічного складу, масопередачі, геометрії та сумісності з температурним розширенням.

Метою є не просто «покрити» графіт, а створити технологічну поверхню високої чистоти з контрольованою товщиною, шорсткістю, стехіометрією та цілісністю розділу.

1. Від графітової підкладки до CVD-готової поверхні

Процес починається з вибору субстрату, механічної обробки та очищення.Ізостатичний графіт високої чистотишироко використовується, оскільки він поєднує в собі оброблюваність, термічну стабільність і відносно однорідну мікроструктуру.

Основні фактори субстрату включають чистоту, щільність, пористість, зернисту структуру та коефіцієнт теплового розширення (КТР). Для токоприймачів і пластин-носіїв точність обробки однаково важлива, оскільки глибина кишені, площинність, геометрія кромки та товщина стінки можуть впливати на потік газу та кінцеву теплову поведінку.

Спрощена послідовність така:

Вибір графіту → Точна обробка → Очищення → Підготовка поверхні → Осадження CVD → Перевірка

Перед осадженням поверхня має бути чистою та придатною для зародження. Забруднення, сипучі частинки або локальні пошкодження поверхні можуть заважати ранньому росту SiC і згодом стати слабкими областями, дірками або неоднорідними ділянками. Тому підготовку основи та нанесення покриття слід розглядати як один комплексний процес.

2. Як утворюється SiC у CVD реакторі

Широко вивчений маршрут використанняметилтрихлорсилан (MTS, CH3SiCl3)як прекурсор кремнію та вуглецю з єдиного джерела, з воднем і часто аргоном у газовій системі. При високій температурі MTS розкладається через газофазні та поверхневі реакції. Реактивні речовини транспортуються через прикордонний шар, адсорбуються на поверхні гарячого графіту, реагують і утворюють твердий SiC, тоді як леткі побічні продукти видаляються.

Послідовність осадження можна спростити так:

Доставка прекурсорів → Транспортування газу → Дифузія в пограничному шарі → Поверхнева адсорбція → Нуклеація → Зростання зерен

Комерційне CVD осадження SiC на графіт зазвичай виконується вище приблизно1200°C; SGL Carbon повідомляє про типовий діапазон1200–1300°Cдля його процесу.

2026 рікНаукові доповідідослідження з використанням перевіреної системи MTS-H21100–1350°Cі визначили перехід біля1180°Cміж сильнішим контролем поверхневої реакції та режимом, де транспорт і дифузія стають дедалі важливішими.

За нижчої температури кінетика поверхневої реакції може обмежити осадження. З підвищенням температури розкладання прекурсора прискорюється. Коли реакції на поверхні відбуваються досить швидко, транспортування реакційноздатних речовин через газовий прикордонний шар стає більш важливим.

Тому для складних чутливих пристроїв рівномірність покриття також є aзадача гідродинаміки.

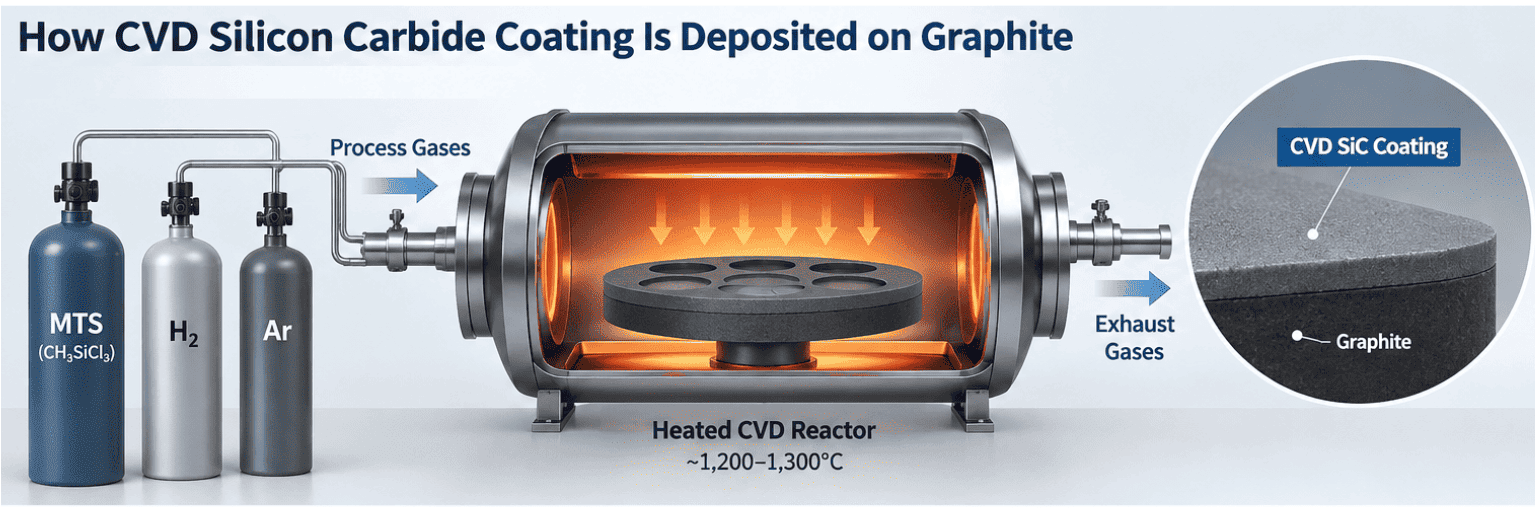

How CVD Silicon Carbide CoatingIs Deposited on Graphite

3. Що контролює ріст, товщину та однорідність?

Якість CVD SiC визначається кількома пов’язаними змінними, а не однією «найкращою» температурою.

Змінна процесу

Основний вплив

температура

Швидкість реакції, ріст зерна, морфологія

Тиск

Масообмін, шорсткість, пористість

Співвідношення H2 / прекурсор

Баланс Si/C і фазова чистота

Потік газу

Поведінка та однорідність прикордонного шару

Час осадження

Товщина покриття

Геометрія компонентів

Розподіл місцевого потоку та товщини

Стан поверхні

Якість зародження та розділу

Температура сильно впливає на морфологію. У дослідженні 2026 року осадження біля1200°Cутворювали щільні, чітко визначені зерна β-SiC за випробуваних умов, тоді як надмірна температура сприяла більш грубим структурам.

Не менш важливий склад газу. У системі MTS-H2 співвідношення водню до MTS змінює шляхи реакцій, що містять вуглець і кремній. У цитованому дослідженні отримано майже стехіометричний Si/C при анМолярне співвідношення H2/MTS приблизно 10за його умовами; це слід розглядати як дослідницький приклад, а не як універсальний промисловий рецепт.

Тиск і швидкість газу впливають на те, як реактивні речовини досягають складних функцій. Гострі кути, глибокі кишені, канавки та екрановані поверхні можуть створювати різні локальні умови прикордонного шару, тому рівномірне покриття на плоскому зразку може стати неоднорідним на точці з кількома кишенями.

Ось чомуCFD і оптимізація потоку в реакторікорисні для складних напівпровідникових деталей.

4. Чому інтерфейс SiC/графіт важливий

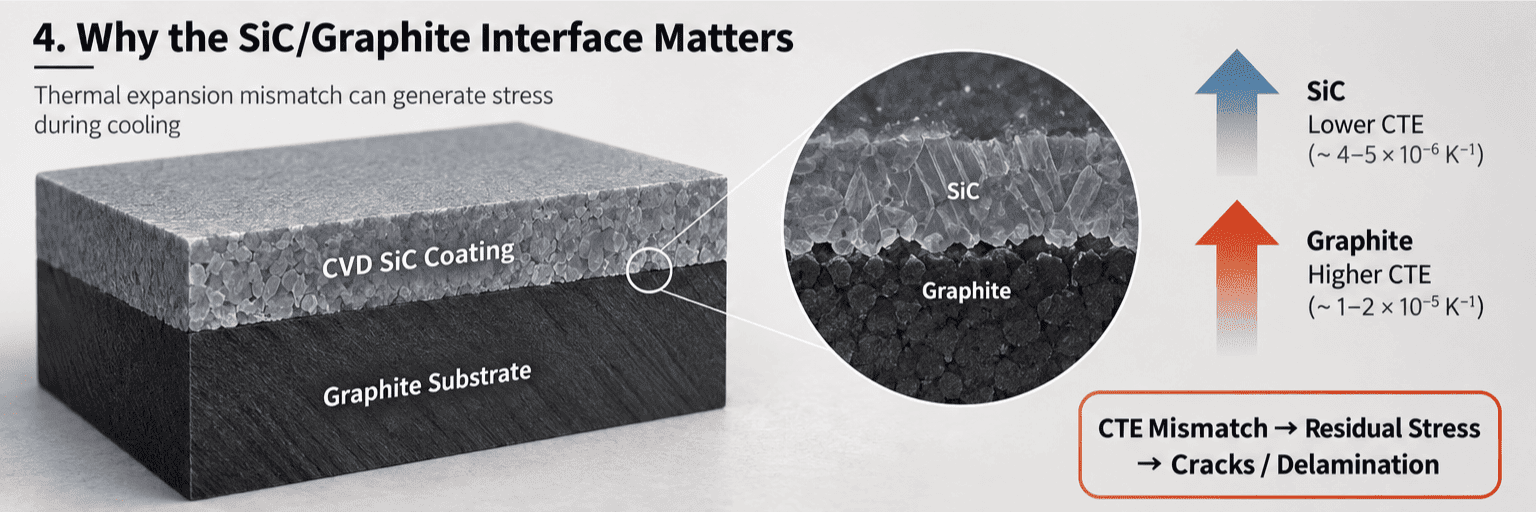

Why the SiC Graphite Interface Matters

Інтерфейс SiC/графіт є основним фактором, що визначає термін служби покриття.

SiC осідає при високій температурі, а компонент пізніше зазнає повторного нагрівання та охолодження під час епітаксії або MOCVD. Оскільки графіт і SiC не розширюються однаково, під час охолодження та циклічного обертання виникає теплова деформація.

Спрощений шлях відмови:

Невідповідність CTE + Залишкова напруга → Мікротріщина → Розшарування → Частинки / Відкритий графіт

Таким чином, хороший дизайн покриття потребує сорту графіту з відповідними властивостями теплового розширення, контрольованим станом поверхні та процесом осадження, який дозволяє уникнути надмірного навантаження.

2026 рікCeramics Internationalдослідження CVD SiC на графіті також показало, що температура осадження впливає на мікроструктуру покриття та адгезію на поверхні.

Товщина також має значення. Більш товстий шар може збільшити захисний бар’єр, але він також може змінити розміри компонентів і збільшити накопичену напругу. Тому для напівпровідникових деталей товщину покриття слід розглядати разом із геометрією, площинністю, обробкою поверхні та очікуваними термічними циклами.

5. Поширені CVD дефекти SiC та їх технологічне походження

Дефекти покриття найкраще зрозуміти, пов’язавши видимий симптом із механізмом його росту.

Дефект / Симптом

Можлива причина

Дірочки

Погане зародження, частинки, локальні розриви росту

Шорстка поверхня

Умови тиску або перенасичення

Нерівномірна товщина

Потік газу або масообмін, пов'язаний з геометрією

розтріскування

Залишкове напруження, термоциклування, невідповідність КТР

Деламінація

Слабкий інтерфейс або концентрація напруги

пористість

Невідповідні умови зростання

Крайовий пілінг

Напруга, зумовлена ​​геометрією, або нерівномірне осадження


Сходинки, кути, глухі зони та вафельні кишені можуть заважати потоку газу. Якщо реактивні речовини вичерпуються до того, як вони досягнуть екранованої області, локальна швидкість осадження може знизитися. І навпаки, локальне високе перенасичення може сприяти грубому або схильному до дефектів росту.

Метою є не найвища швидкість осадження. Напівпровідникове покриття вимагає балансу міжщільність, чистота, стехіометрія, шорсткість поверхні, однорідність товщини та цілісність розділу.

Це особливо важливо для носіїв MOCVD з декількома кишенями та епітаксійних приймачів, де в одному компоненті можуть існувати різні локальні умови потоку.

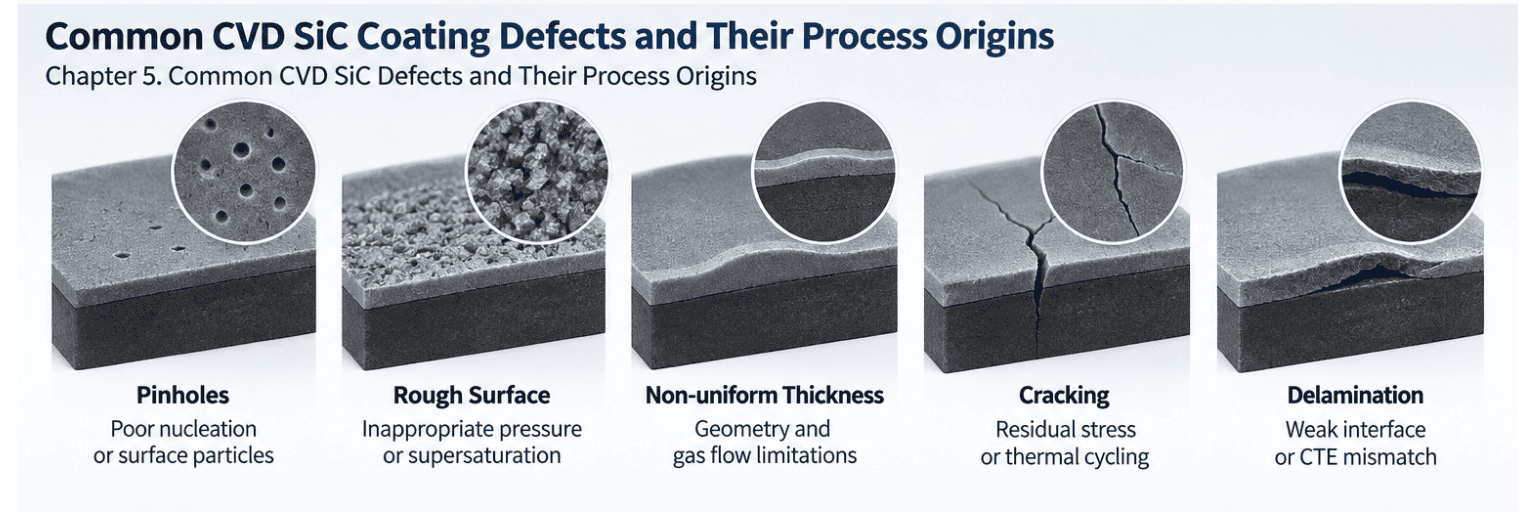

Common CVD SiC Coating Defects and Their Process Origins

6. Від CVD покриття до напівпровідникового компонента

Після нанесення покриття слід оцінювати як частину готового компонента, а не як ізольований матеріал.

Залежно від програми, кваліфікація може включати:

l Dконтроль розмірів і площинність;

l Cтовщина нальоту та рівномірність товщини;

l Sшорсткість поверхні;

l Mмікроскопія на наявність тріщин, точкових отворів або аномальних зерен;

l Pаналіз мікроструктури;

l Pперевірка цілісності;

l Tперевірочна документація.

Для епітаксії та MOCVD покриття також має витримати реальне технологічне середовище. Покриття, яке виглядає прийнятним відразу після нанесення, все ще може руйнуватися під час повторюваних термічних циклів, агресивних хімічних засобів чищення або локальних умов реактора.

Отже, інженерний ланцюжок можна підсумувати таким чином:

Рецепт CVD → Структура покриття → Якість інтерфейсу → Геометрія компонентів → Термічна/хімічна стабільність → Ефективність процесу виготовлення пластин

Цей зв’язок пояснює, чому покриття CVD SiC слід вказувати за допомогоюпараметри, важливі для продуктивності, а не лише номінальна товщина покриття.

Для фіксатора або пластинчастого носія якість покриття в кінцевому підсумку повинна працювати разом з якістю графіту, точною механічною обробкою та геометрією компонентів для підтримки стабільної теплової поведінки, низького рівня забруднення та повторюваної обробки напівпровідників.

FAQ / RFQ

1. Який прекурсор зазвичай використовується для CVD покриття SiC на графіт?
Метилтрихлорсилан (МТС) широко досліджується, оскільки він містить як кремній, так і вуглець. Фактичний хімічний склад виробництва та рецепти осадження відрізняються залежно від виробника, реактора та застосування.

2. Яка температура використовується для нанесення CVD SiC на графіт?
Комерційні та дослідницькі процеси зазвичай працюють при температурі вище 1200°C, але оптимальна температура залежить від конструкції реактора, тиску, хімічного складу прекурсорів, сорту графіту та необхідної структури покриття.

3. Що контролює рівномірність товщини покриття SiC?
Газовий потік, тиск, геометрія компонентів, час осадження, розподіл температури та транспорт прекурсорів – усе це має значення. Глибокі кишені, кути та екрановані поверхні особливо чутливі до місцевих умов масообміну.

4. Чому покриття CVD SiC може тріскатися або розшаровуватися?
Типовими причинами є залишкова напруга, невідповідність КТР графіту/SiC, неадекватна підготовка поверхні розділу, мікроструктурні дефекти покриття та повторювані термічні цикли.

5. Яку інформацію слід надати для запиту пропозицій на покриття CVD SiC?
Надайте 2D-креслення або 3D-модель, функцію компонента, модель реактора, умови процесу, вимоги до графіту, товщину покриття, шорсткість поверхні, допуски на розміри, вимоги до перевірки та необхідну кількість.


Список літератури

1. SGL Carbon.Покриття SIGRAFINE® SiC — CVD осадження SiC на ізостатичний графіт, погодження температури покриття та теплового розширення.

2. Huo, Y. та ін.Дослідження кореляції процес-структура-властивість у CVD-SiC покриттях на графітових підкладках. Наукові доповіді, Вип. 16, ст.4150, 2026р.

3. Ma, Q. та ін.Міжфазна адгезія CVD-SiC покриттів на графітових підкладках: роль температури в мікроструктурі та механічних властивостях. Ceramics International, Вип. 52, 2026.

4. Чжу Д., Хінг П., Браун П., Сахай Ю.Характеристика покриттів з карбіду кремнію, вирощених на графіті методом хімічного осадження з газової фази. Журнал технології обробки матеріалів, Вип. 48, 1995.
