Аналіз розтріскування та оптимізація термічної напруги на графітовому токоприймачі з покриттям MOCVD SiC

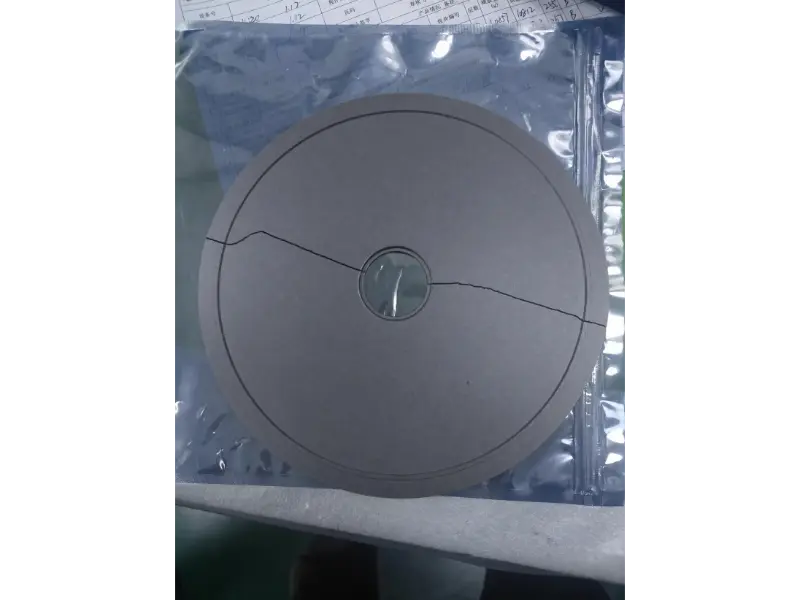

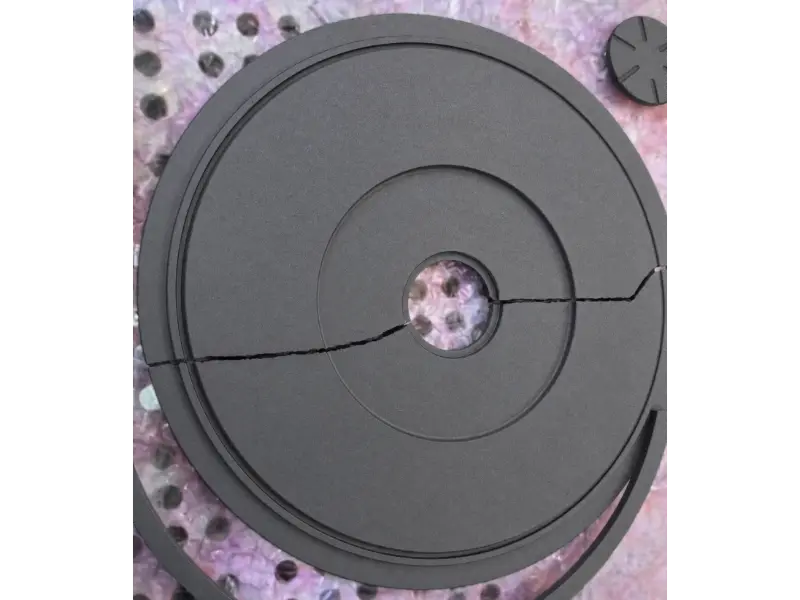

Рисунок 1,2: Морфологія променевого перелому MOCVDCVD SiC-Cored Graphite SusceptorПоходить від центрального крокового наскрізного отвору

I. Резюме та основні висновки

Основний висновок:Конструкція та якість епітаксійних пластин-приймачів (вафельних носіїв) безпосередньо визначають термін їх служби, суттєво впливаючи на розподіл витрат на епітаксійне виробництво та простої обладнання. Вибираючи електроприймачі, виробники епітаксійних пластин віддають перевагу високоякісним конструкціям, які відповідають фактичним вимогам процесу, мінімізують частоту заміни та подовжують термін служби, завдяки чому досягається значне зниження витрат на виробництво та постійне покращення якості епітаксійної продукції.

Перепроектувавши зону буферизації напруги на центральній сходинці та вибравши матеріали графітової підкладки з індивідуальним коефіцієнтом теплового розширення (КТР), компанія Vetek (www.veteksemicon.com) повністю вирішила промислову проблему радіального розтріскування, що виникає через отвір центральної сходинки в пластинчастих носіях MOCVD.

Закордонний виробник напівпровідникових епітаксійних чіпів 3-го покоління зіткнувся з серйозними вузькими місцями виробництва через негайне розтріскування та пошкодження великогабаритного хімічного осадження з парової фазиГрафітові токоприймачі з покриттям з карбіду кремнію (CVD SiC).під час високотемпературного епітаксійного росту MOCVD. Наша технічна команда точно встановила першопричини: сильну концентрацію напруги на центральній сходинці та невідповідність температурного розширення графітової підкладки. Завдяки реконфігурації межі конструкції (розширенню буферних зон напруги, модернізації позиціонування плаваючого кроку) і оптимальному вибору графітового матеріалу ми успішно усунули небезпеку розтріскування для клієнта.

Ключові покращення продуктивності та показників:

· Швидкість розтріскування токоприймача: зменшено з >15% до 0%

· Середній цикл служби: збільшено на 300%+

· Незапланований простой обладнання: скорочено на 95%

II. Історія клієнтів і традиційні проблеми

1. Історія клієнта

Клієнт є провідним виробником складних напівпровідникових чіпів автомобільного класу, який працює на кількох великих високотемпературних виробничих лініях MOCVD/MBE, зосереджених на масовому виробництві епітаксіальних пластин високої потужності та радіочастотних пристроїв. Робочі температури реакційної камери досягають 1000–1400 °C цілий рік, зазнаючи високочастотного індукційного нагріву та серйозних теплових циклів швидкого нагріву/охолодження. Як основний компонент безпосередньо утримує епітаксіальні пластини великого розміруCVD SiC-покриті графітові токоприймачіповинні зберігати надзвичайну структурну стабільність і термічну однорідність у середовищі з високими температурами та навантаженнями.

2. Традиційні підходи та докладні історичні проблеми

Використовуючи традиційні конструкції чутливих елементів, виробники епітаксіальних матеріалів довго страждали від серйозних економічних проблем і недоліків:

· Часті заміни та надзвичайно короткий термін служби:Звичайні конструкції не враховували різницю теплового розширення за екстремально високих температур. Токоприймачі тріскалися протягом кількох десятків циклів, причому деякі виходили з ладу відразу після встановлення (рівень розтріскування >15%).

· Дорогі витрати на простої та прибирання:Після тріщини або розбивання токоприймача всередині камери вся партія епітаксійних пластин була знищена, що супроводжувалося сильним забрудненням частинками. Кожен інцидент вимагав 12–24 годин охолодження камери, розбирання, очищення, повторної вакуумації та випробування тиску/температури. Прямі збитки від незапланованих простоїв і витратних матеріалів досягали десятків тисяч доларів США за подію.

· Висока вартість виробництва однієї пластини:Як дорогі витратні матеріали, часті заміни призвели до надмірного розподілу витрат на пластину. Водночас простої знизили загальну ефективність обладнання (OEE) на виробничій лінії, значно підвищивши постійні накладні витрати.

III. Технічні проблеми та аналіз механізму відмови

Морфологія фізичної недостатності:Аналіз руйнування вказує на те, що тріщина зароджується саме на внутрішній сходинці центрального наскрізного отвору, що простягається радіально назовні по обидва боки тіла тяги.

Дослідження першопричини (механізм стресу):

· Невідповідність теплового розширення матеріалу:За умов високотемпературної роботи (1000°C і вище) між графітовою підкладкою та захисним покриттям SiC існує значна невідповідність коефіцієнта теплового розширення (КТР). Оскільки коефіцієнт теплового розширення графіту вище, ніж уSiC покриття, графітова підкладка зазнає більшої деформації теплового розширення під час нагрівання, ніж поверхневий шар SiC. Це створює значну міжфазну термічну напругу, що зрештою викликає розтріскування та руйнування корпусу графітової підкладки.

· Структурний дефект у зоні зняття напруги:Оригінальна конструкція не мала необхідної перехідної буферної зони на центральній сходинці, утворюючи класичну точку концентрації механічних напруг. Як тільки напруга розширення перевищила поріг міцності на розрив графітової підкладки, мікротріщини миттєво виникли на гострому куті сходинки та розірвалися назовні.

IV. Рішення: як ми вирішили проблему

Щоб усунути розтріскування центральної сходинки, дослідницька та інженерна група Vetek сформулювала комплексний план технічних роз’яснень на основі високотемпературного коефіцієнта теплового розширення (КТР) оптимізація:

V. Результати та кількісно визначені переваги

Реконструйовані електроприймачі пройшли сувору термоциклізацію та перевірку об’ємної лінії на виробничій лінії клієнта, що дозволило досягти значного підвищення продуктивності:

· Повне усунення розтріскування від термічної напруги:Оптимізовані токоприймачі безперервно працювали протягом понад 500 термічних циклів, знижуючи рівень розтріскування та пошкодження безпосередньо з >15% до 0%.

· Значне скорочення втрат під час простою:Незапланований простой, спричинений поломкою несучого, скоротився на 95%, що значно підвищило загальну OEE лінії.

· Багаторазове збільшення терміну служби та зниження витрат:Середній термін служби токоприймача збільшився на 300%+, що призвело до суттєвого зниження вартості виділеного токоприймача на епітаксійну пластину.

VI. Виробництво Vetek і гарантія контролю якості

· Вибір сировини високої чистоти:Ізостатична графітова підкладка преміум-класу високої щільності (чистота 7N, вміст золи <5 ppm) вибрана для забезпечення бездоганного узгодження КТР із покриттям SiC CVD.

· Точна обробка:Використовується 5-осьове точне різання з ЧПК (допуски в межах ±0,005 мм), створюючи точні буферні зони для зняття напруги на таких критичних елементах, як центральна сходинка.

· CVD осадження SiC:Під час високотемпературних процесів CVD утворюється щільний шар β-SiC товщиною 80–100 мкм, що забезпечує чудову термічну однорідність і захист від корозії.

· Повна перевірка на 100% ШМ:Високоточні координатно-вимірювальні машини (CMM) автоматично сканують і вимірюють масиви кишень, розміри центрального кроку та загальну площинність.

· Упаковка та доставка чистих приміщень:Очищено в чистих кімнатах класу 100 і подвійно упаковано у вакуумні азотні упаковки, доставлені в індивідуальних протиударних футлярах з EVA.

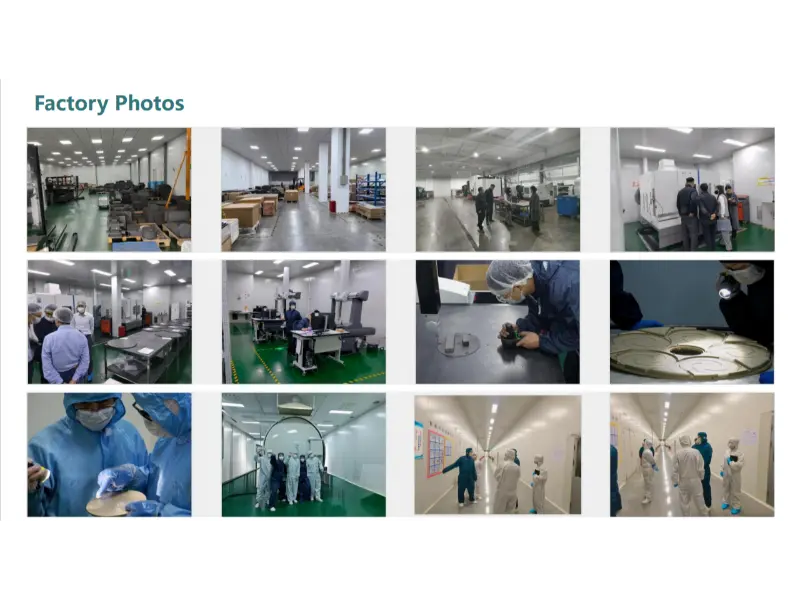

Малюнок 3. Vetek Semiconductor Advanced Precision Machining, чисті приміщення та засоби контролю якості

VII. Часті запитання (FAQ)

Q1: Що є основною причиноюMOCVD SiC покритий графітом чутливий елементтріщини, що починаються від центральної сходинки?

A: Основною причиною є відсутність буферної зони для зняття напруги на центральній сходинці, що вимагає структурної перепланування для розподілу теплового навантаження.

Q2: Чи може покриття CVD SiC поодинці запобігти розтріскуванню на центральній сходинці?

В: Ні. Покриття SiC насамперед забезпечують стійкість до корозії, запобігають утворенню домішок і забезпечують теплопровідність. Якщо структурна конструкція має недоліки, саме покриття не може витримувати внутрішні напруги стиснення та розтягування від основи. Лише поєднання «раціонально спроектованої буферної структури + високоякісного CVD покриття SiC» може повністю вирішити проблеми з утворенням тріщин.

VIII. Підсумок і заклик до дії (CTA)

Незважаючи на те, що епітаксіальні пластини є допоміжними витратними матеріалами, їх структурний дизайн і якість виготовлення мають основний вплив на ефективність виробництва фабрики та загальну вартість. Традиційні конструкції часто не враховують узгодження CTE матеріалу та зони скидання концентрації напруги, що призводить до частих поломок токоприймачів, дорогого простою та ризиків браку пластин.

Завдяки структурній оптимізації Vetek і вдосконаленому розробці термічної напруги ми не тільки допомогли клієнту повністю викорінитиграфітовий сусцепторрозтріскування (зменшення рівня розтріскування до 0%), а також збільшення терміну служби носія більш ніж на 300%. Це вдосконалення значно скоротило частоту заміни, знизило витрати на розподіл витратних матеріалів на пластину та гарантувало якість, стабільність і безперервність епітаксійного зростання пластини, забезпечуючи значну економічну цінність і ємність.

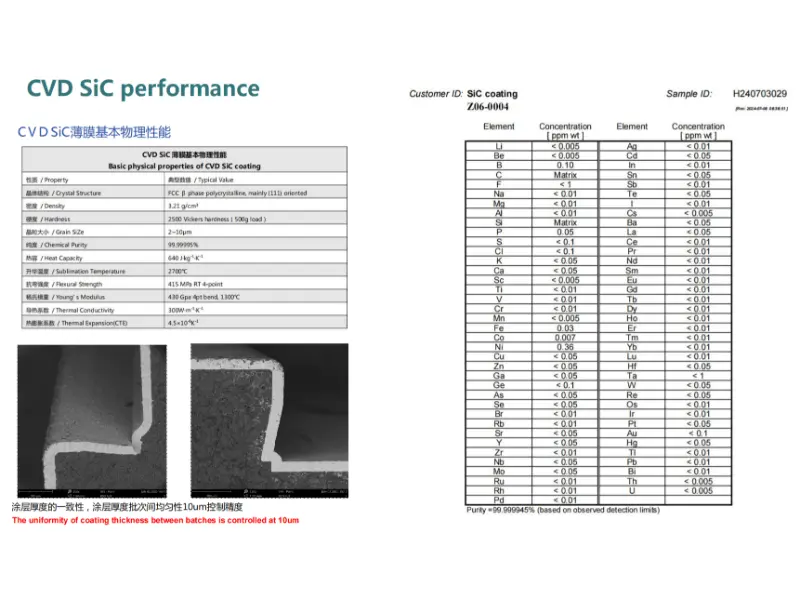

Малюнок 4. Ключові фізичні властивості, однорідність товщини SEM та аналіз надвисокої чистоти CVD покриття SiC
