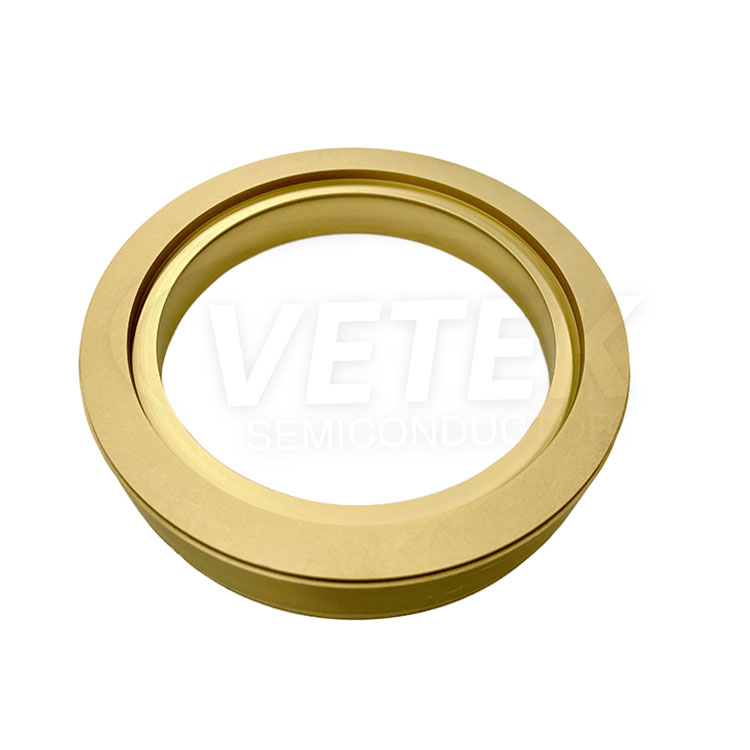

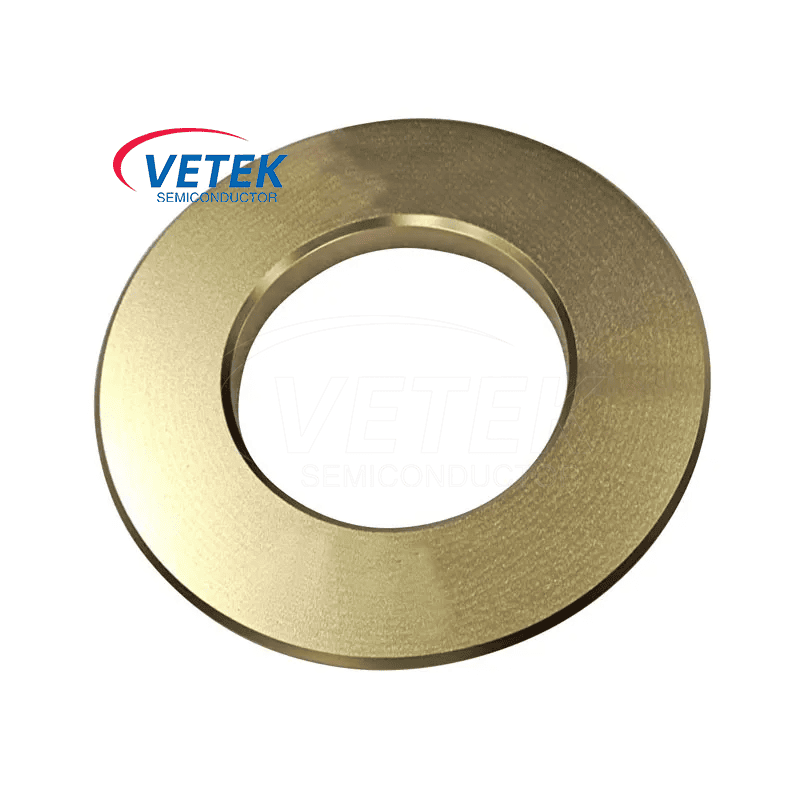

Посібник з покриттям TAC
  • Посібник з покриттям TACПосібник з покриттям TAC

Посібник з покриттям TAC

Посібник з покриттям TAC виготовлено з високоякісного графітового та TAC покриття. При приготуванні кристалів SIC методом PVT метод PVT напівпровідникове кероване кільце з покриттям TAC в основному використовується для керівництва та управління потоком повітря, оптимізації процесу росту монокристалі та покращення вихідного монокристалічного виходу. За допомогою відмінної технології покриття TAC, наші продукти мають відмінну високу температуру, стійкість до корозії та хороші механічні властивості.


Високоякісне кільце з покриттям TAC пропонує виробник China Vetek Semiconductor. Купуйте посібник з покриттям TAC, яке має високу якість безпосередньо з низькою ціною.


ОкрімCVD TAC покриття, Ми також співпрацювали з японською компанією з розробки покриттів на водній основі, і технологія покриття TAC цього методу продемонструвала відмінну продуктивність, включаючи температуру стійкості до 2500 ° C та стійкість до корозійних газів. Товщина покриття може бути мінливо відрегульована в діапазоні від 20 мкм до 200 мкм, забезпечуючи ефективний захист під час тривалих процесів та високих циклів. Виняткова гнучкість у обробці покритих компонентів різного розміру та геометрики. На відміну від TACS -осадження CVD, цей метод підтримує оновлення часткових покриттів та компонентів, залишаючись екологічно чистими. Завдяки блоку з основним пористим графітом, наші покриття TAC мають чудову механічну стабільність, перевірені тестами на подряпин. Покриття не викликає забруднення, а оброблена пластина SIC не містить поверхневого забруднення.


Керівництво з покриттям Viteksemicon TAC та особливості:

● висока температура, висока щільність та висока компактність; Відмінна резистентність до корозії.

● Висока чистота з вмістом домішок <5ppm.

● Хімічно інертні до аміаку та водневих газів при високих температурах; Відмінна термічна стійкість.


Керівництво з покриттям Viteksemicon TAC та особливості:

● Зростання кристалів.

● Епітаксіальні реактори карбіду кремнію.

● Лопатки газової турбіни.

● високотемпературні та стійкі до окислення насадки.


Опис товару:

TAC покриттяє високотемпературним матеріалом нового покоління, який демонструє чудову термічну стійкість порівняно з SIC. Він служить резистентним до корозії, стійким до окислення та стійким до зносу покриттям, здатним витримати середовища вище 2000 ° C. Широко використовується в аерокосмічній для ультра-високих температурних компонентів, а також у росту монокристалів та інших областях напівпровідника третього покоління.

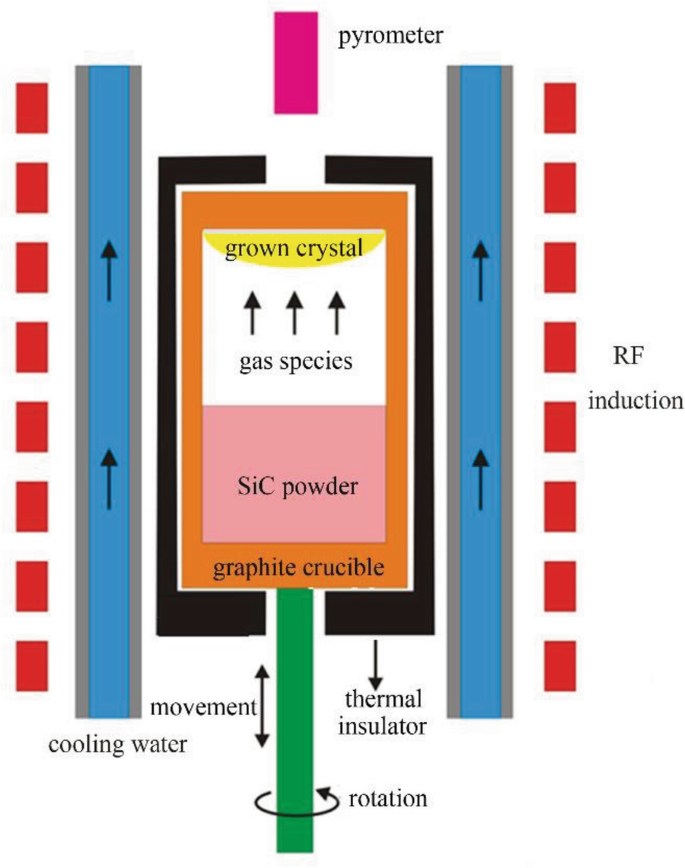

SiC CRYSTAL GROWTH FURNACE

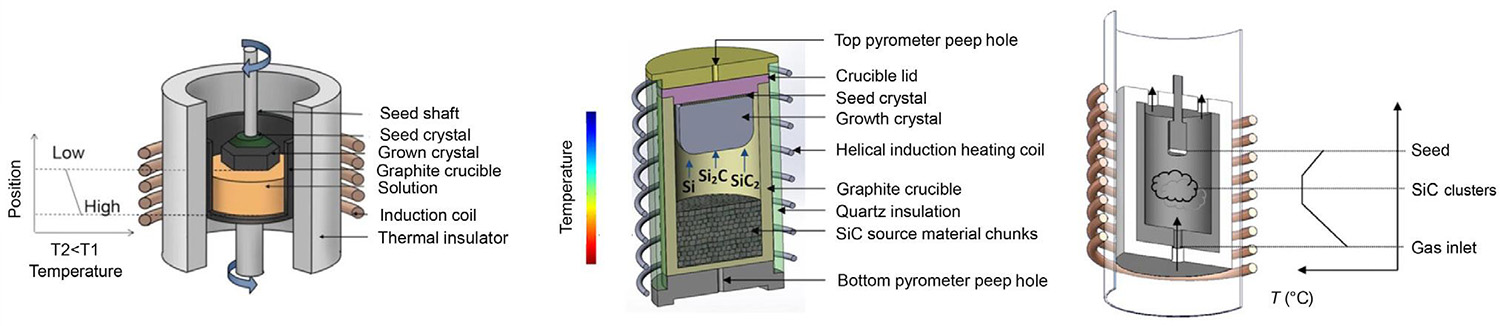

Метод PVT SIC росту кристала

PVT method SiC Crystal Growth


Параметр продукту направленого кільця з покриттям TAC

Фізичні властивості покриття карбіду Tantalum
Щільність 14.3 (г/см³)
Конкретна емістивність 0.3
Коефіцієнт теплового розширення 6.3 10-6
Твердість (HK) 2000 р.
Опір 1 × 10-5Ом*см
Термічна стабільність <2500 ℃
Зміни розміру графіту -10 ~ -20um
Товщина покриття ≥20UM Типове значення (35UM ± 10um)

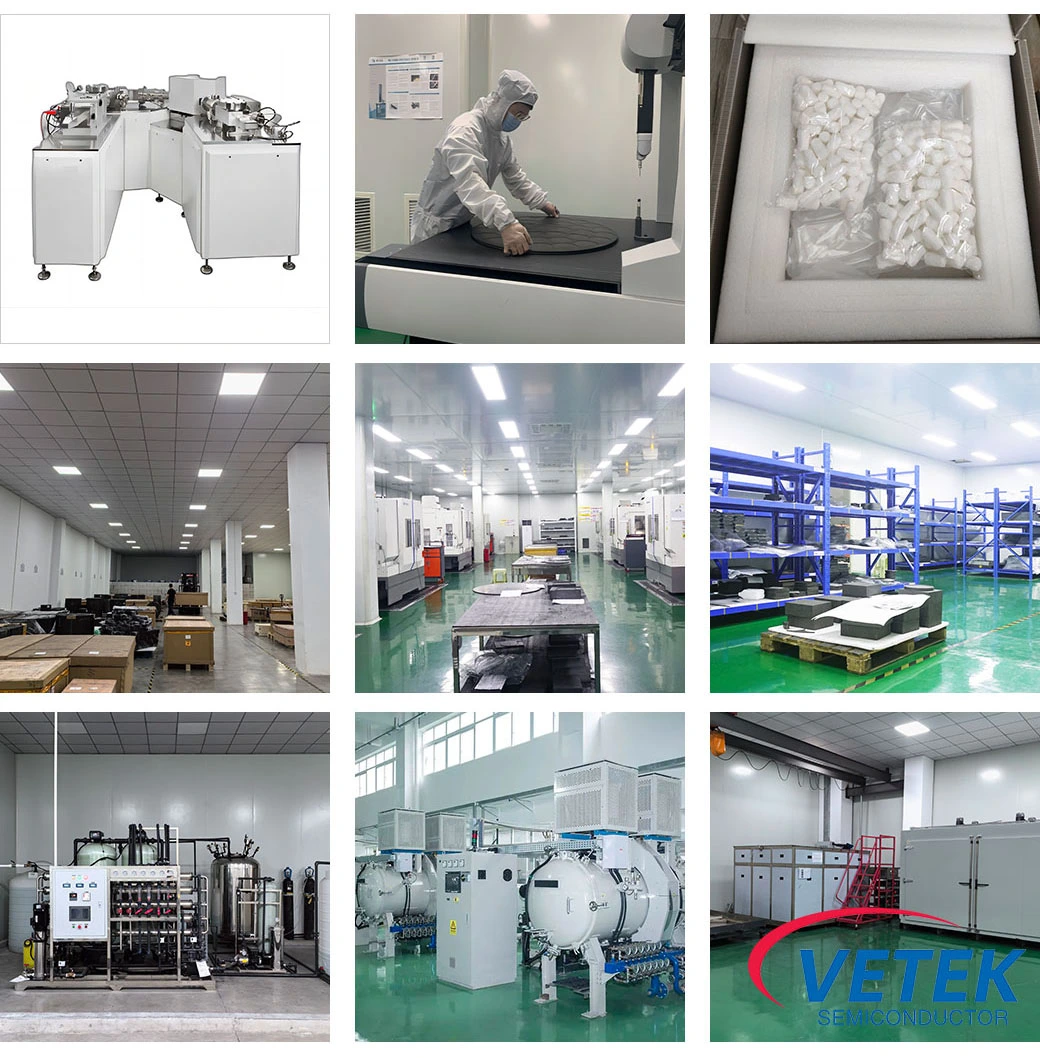

Порівняйте виробничий магазин напівпровідників:

VeTek Semiconductor Production Shop


Огляд напівпровідникового ланцюга епітакси -індустрії:

Overview of the semiconductor chip epitaxy industry chain


Гарячі теги: Посібник з покриттям TAC
