Що таке керамічний вафельний човен SiC? Технічні характеристики, матеріали та застосування

У напівпровідникових високотемпературних процесах транспортування, підтримка та термічна обробка пластин покладаються на спеціальний опорний компонент — вафельний човен. У міру того, як температура процесу зростає, а вимоги до чистоти та контролю часток зростають, традиційні кварцові вафельні човни поступово виявляють такі проблеми, як короткий термін служби, висока швидкість деформації та низька стійкість до корозії.Керамічні вафельні човни з карбіду кремнію (SiC).виникли в цьому контексті та стали ключовим носієм обладнання для термічної обробки високого класу.

Карбід кремнію (SiC) — це технічний керамічний матеріал, який поєднує високу твердість, високу теплопровідність і чудову хімічну стабільність.SiC кераміка, утворені шляхом високотемпературного спікання, не тільки виявляють чудову стійкість до термічного удару, але й зберігають стабільну структуру та розмір в окисних і корозійних середовищах. Як наслідок, виготовлений у формі вафельного човника, він може надійно підтримувати високотемпературні процеси, такі як дифузія, відпал і окислення, що робить його особливо придатним для термічних процесів, що працюють при температурах вище 1100 °C.

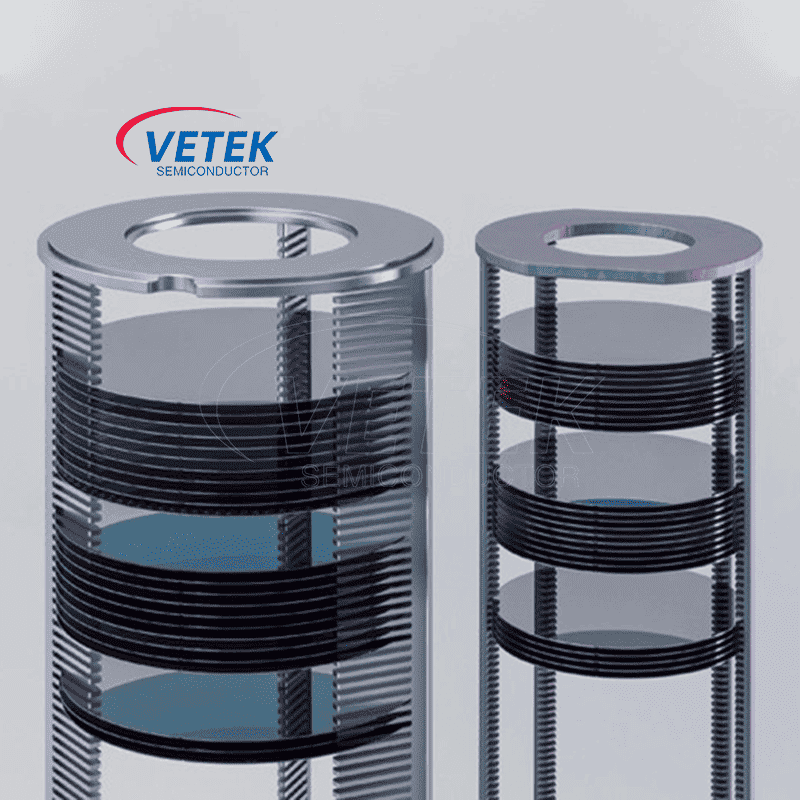

1. Що таке SiC керамічний вафельний човен?

Конструкція вафельних човників зазвичай розробляється з багатошаровою паралельною конфігурацією сітки, здатною утримувати десятки або навіть сотні пластин одночасно. Переваги кераміки SiC у контролі коефіцієнтів теплового розширення роблять її менш схильною до термічної деформації або мікротріщин під час процесів підвищення та зниження високої температури. Крім того, можна суворо контролювати вміст металевих домішок, що значно знижує ризики забруднення при високих температурах. Це робить їх дуже придатними для процесів, які надзвичайно чутливі до чистоти, таких як виробництво силових пристроїв, SiC MOSFET, MEMS та інших продуктів.

2. Кварц проти SiC проти графітових вафельних човнів: порівняння матеріалів

Порівняно з традиційними кварцовими пластинами, керамічні пластини з карбіду кремнію зазвичай мають у 3-5 разів довший термін служби в умовах високої температури та частих температурних циклів. Їхня більша жорсткість і стійкість до деформації забезпечують більш стабільне вирівнювання пластин, що сприяє підвищенню продуктивності. Що ще важливіше, SiC-матеріали зберігають мінімальні зміни розмірів під час частих циклів нагрівання та охолодження, зменшуючи сколювання краю пластини або осипання частинок, спричинене деформацією пластини.

3. Типи матеріалів для пластин карбіду кремнію

Не всі пластини SiC виготовлені з кераміки одного сорту. Різні виробничі маршрути дають різні мікроструктури та робочі характеристики.

3.1 Перекристалізований карбід кремнію (RSiC)

Перекристалізований SiC використовується в високотемпературних керамічних компонентах. Залежно від класу він може демонструвати значну відкриту пористість, що необхідно враховувати при оцінці забруднення, очищення та сумісності з процесом.

3.2 Спечений карбід кремнію (SSiC)

Спечений без тиску SiC може забезпечити щільну керамічну структуру з високою твердістю, механічною міцністю та хорошими тепловими характеристиками. Фактичні властивості залежать від рецептури, процесу спікання та сорту матеріалу.

3.3 Реакційно зв'язаний карбід кремнію (RBSiC / SiSiC)

Реакційно зв'язаний SiC зазвичай містить залишкову фазу кремнію. Це може вплинути на максимальну робочу температуру та хімічну сумісність, тому його робочі межі не слід вважати ідентичними обмеженням RSiC або SSiC.

3.4 Графітові вафельні носії з SiC-покриттям

Носій для графітових пластин із покриттям SiC відрізняється від конструкції монолітного керамічного човна з SiC.

Він використовує графітову підкладку, захищену нанесеним покриттям SiC. Такі конструкції можуть мати переваги в певних середовищах термічної обробки, але необхідно оцінити цілісність покриття, відкриті краї та потенційне забруднення.

4. Перспективи на майбутнє

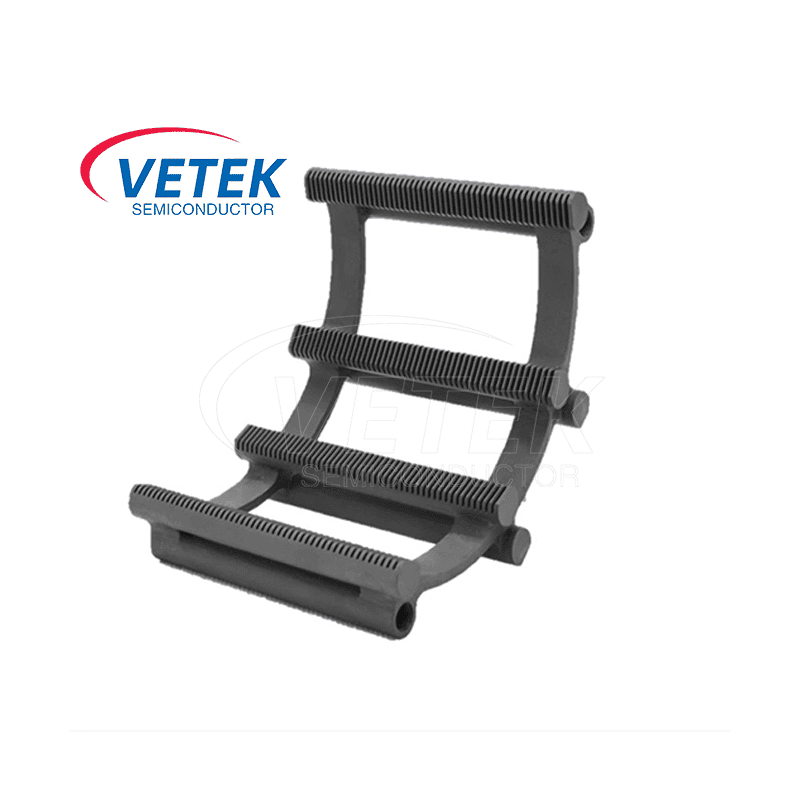

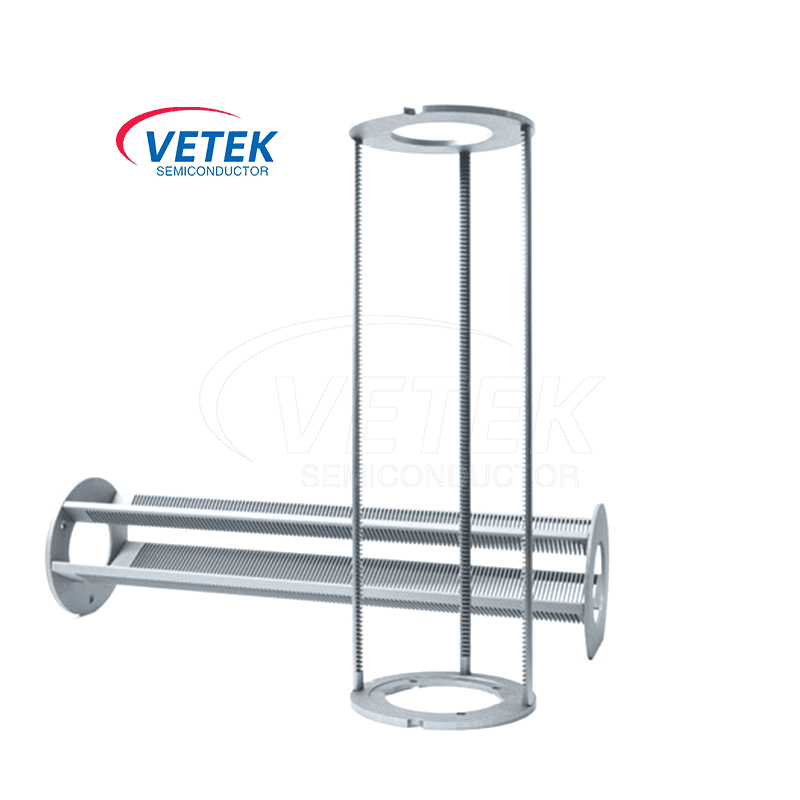

У промисловому застосуванні керамічні пластини з карбіду кремнію поступово стають кращим вибором для виробників висококласного обладнання в процесах термічної обробки, від традиційних кремнієвих пристроїв до напівпровідникових матеріалів третього покоління. Вони не тільки підходять для різного обладнання для термічної обробки, такого як вертикальні трубчасті печі та горизонтальні печі для окислення, але їх стабільна робота у високотемпературних, висококорозійних середовищах також забезпечує більш надійні гарантії послідовності процесу та продуктивності обладнання.

Поступова популяризація керамічних пластин із карбіду кремнію знаменує прискорення проникнення передових керамічних матеріалів у опорні компоненти сердечника напівпровідникового обладнання. Порівняно з традиційними кварцовими матеріалами їх переваги у високотемпературній стабільності, структурній жорсткості та стійкості до термічної втоми забезпечують надійну матеріальну основу для подальшого розвитку більш високих температур і більш суворих технологічних вікон. В даний час 6-дюймові та 8-дюймові керамічні пластини з карбіду кремнію широко використовуються в процесах термічної обробки масового виробництва силових пристроїв у напівпровідниковій промисловості.

12-дюймова специфікація поступово впроваджується у високотехнологічні процеси та передові виробничі лінії, стаючи важливим напрямком для наступного етапу співпраці у сфері обладнання та матеріалів. У той же час 2-4-дюймові вафельні човни продовжують відігравати важливу роль у дослідницьких платформах і конкретних сценаріях процесу, таких як обробка світлодіодної підкладки та перевірка процесу. Човни з керамічної пластини з карбіду кремнію продемонструють більші переваги в стабільності, контролі розміру та ємності пластини, що сприяє безперервному розвитку відповідних технологій керамічних матеріалів.

поширені запитання

1. Яке основне призначення вафельного човника?

Вафельний човен утримує напівпровідникові пластини в точно розташованих місцях під час обробки в печі. Його основними функціями є механічна підтримка, вирівнювання пластин і сумісність із термічним і хімічним середовищем процесу.

2. Яка різниця між кремнієвою та кварцовою пластинами?

Керамічні плити SiC зазвичай забезпечують вищу теплопровідність і більшу високотемпературну механічну здатність для відповідних марок. Кварцові пластини мають набагато нижчий коефіцієнт теплового розширення і широко використовуються в усталених процесах чистих напівпровідникових печей. Переважний матеріал залежить від умов експлуатації.

3. Яку температуру може витримати керамічний вафельний човен з SiC?

Немає єдиного температурного обмеження для всіх керамічних вафельних човнів SiC. Максимальна робоча температура залежить від класу SiC, атмосфери печі, механічного навантаження, тривалості впливу та термічного циклу. Готовий компонент повинен бути кваліфікований для запланованих умов процесу.

4. Чи придатні пластини SiC для дифузії та окислення?

Так, належним чином вибрані та кваліфіковані керамічні пластини SiC можна використовувати для дифузії та окислення. Необхідно перевірити хімічний склад матеріалу, чистоту поверхні, механічну конструкцію та сумісність з технологічними газами.

5. Чи можна налаштувати човни з керамічних вафель SiC?

Вафельні човни можуть бути сконструйовані для різних конфігурацій печі, розмірів пластин, кількості прорізів, кроків і опорних геометрій, що залежить від техніко-економічного обґрунтування виробництва та перевірки конструкції.

6. Яка різниця між твердим SiC і графітовими пластинами з покриттям SiC?

Керамічні вафельні човни з твердого SiC використовують керамічний корпус, тоді як графітові носії з покриттям SiC використовують графітову підкладку із захисним шаром SiC. Їх теплова реакція, механізми відмови, ризики забруднення та межі експлуатації відрізняються.

7. Що викликає утворення частинок у вафельних човнах?

Потенційні причини включають механічне стирання, невідповідну геометрію контакту пластини, накопичення відкладеної плівки, термічне пошкодження, дефекти поверхні та забруднення під час транспортування чи чищення. Аналіз першопричини повинен враховувати матеріал-носій і фактичний процес печі.
