SIC покрита глибоким ультрафіолетовим серпнером

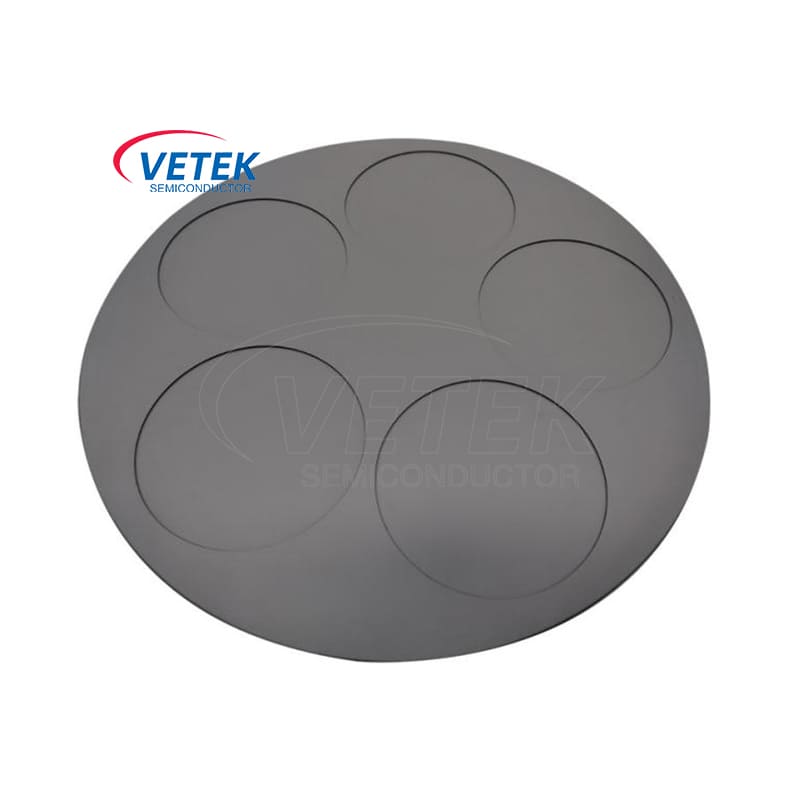

SIC, покритий глибоким ультрафіолетовим світлодіодом, є компонентом основного підшипника вMOCVD (металеве органічне хімічне осадження пари) обладнання. Сприцептор безпосередньо впливає на рівномірність, контроль товщини та якість матеріалу глибокого епітаксіального росту ультрафіолетового рівня, особливо у зростанні епітаксіального шару нітриду алюмінію (ALN) з високим вмістом алюмінію, проектування та продуктивність чутливості мають вирішальне значення.

SIC, що покривається глибоким ультрафіолетовим сердечником, спеціально оптимізована для глибокої ультрафіолетової світлодіодної епітаксії, і точно розроблена на основі теплових, механічних та хімічних характеристик навколишнього середовища для задоволення суворих вимог до процесу.

Vetek Semiconductor використовує вдосконалену технологію обробки для забезпечення рівномірного розподілу тепла сприйнятливого в робочому діапазоні температури, уникаючи нерівномірного зростання епітаксіального шару, спричиненого градієнтом температури. Точна обробка контролює шорсткість поверхні, мінімізує забруднення частинок та покращує ефективність теплопровідності контакту поверхні вафель.

Vetek Semiconductor використовує графіт SGL як матеріал, а поверхню обробляєтьсяCVD SIC покриття, який може витримувати атмосферу NH3, HCL та високої температури. SIC, покритий SIC, що покриває SIC SIC SIC, відповідає коефіцієнту термічного розширення епітаксіальних пластин ALN/GAN, зменшуючи вафлі або розтріскування, викликане тепловим напруженням під час процесу.

Найголовніше, що SIC, що покриває SIC SIC SIC SIC SIC, ідеально пристосовується до основного обладнання MOCVD (включаючи Veeco K465i, EPIK 700, Aixstron Crius тощо). Підтримує індивідуальні послуги для розміру вафель (2 ~ 8 дюймів), дизайну слотів для вафель, температури процесу та інших вимог.

Сценарії застосування:

● Глибока підготовка до УФ: Застосовується до епітаксіального процесу пристроїв у діапазоні нижче 260 нм (ультрафіолетова дезінфекція, стерилізація та інші поля).

● Епітаксія напівпровідника нітриду: Використовується для епітаксіального приготування напівпровідникових матеріалів, таких як нітрид галію (GAN) та нітрид алюмінію (ALN).

● Епітаксіальні експерименти на рівні досліджень: Глибока УФ -епітаксія та нові експерименти з розвитку матеріалів в університетах та науково -дослідних установах.

За підтримки сильної технічної групи, Vetek Semiconductor здатний розвивати чуткувачів з унікальними специфікаціями та функціями відповідно до потреб клієнтів, підтримувати конкретні виробничі процеси та надавати довгострокові послуги.

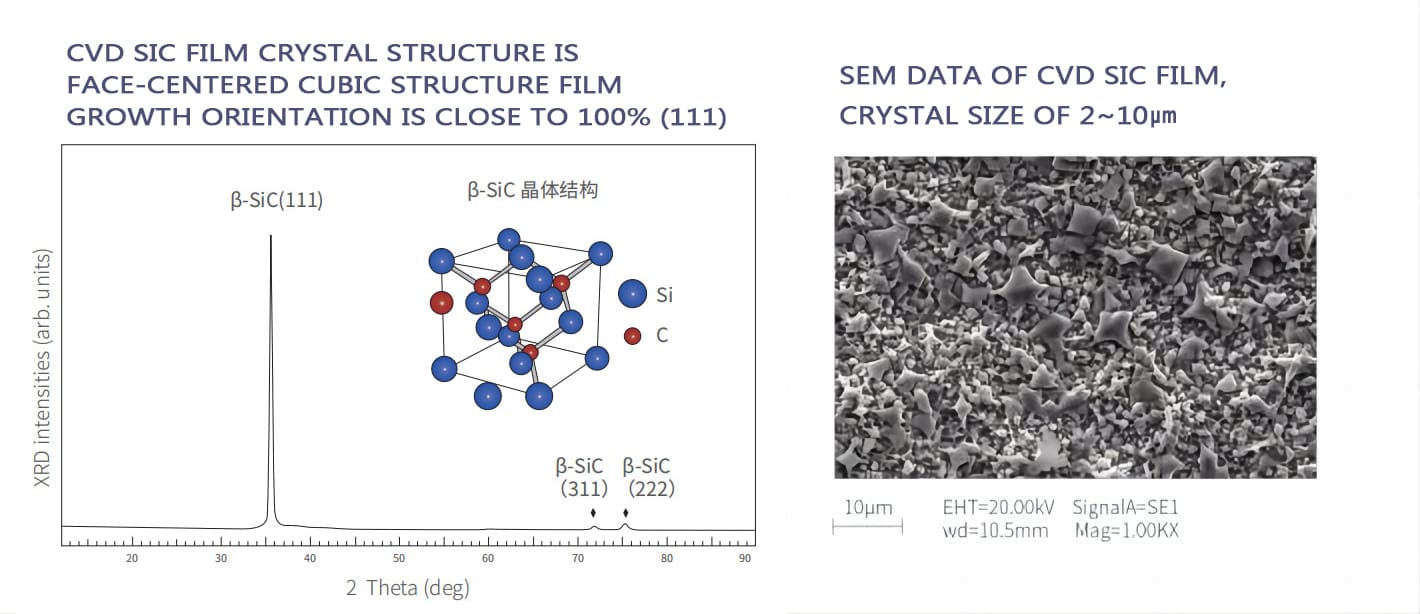

Дані SEM плівки покриття CVD SIC:

Основні фізичні властивості покриття CVD SIC:

Це напівпровідникSIC покриті глибокими ультрафіолетовими магазинами продуктів Hperceptor:
