ФонSIC

Карбід кремнію (sic)є важливим висококласним напівпровідниковим матеріалом. Завдяки хорошій високоефективній стійкості, корозійній стійкості, стійкості до зносу, високотемпературними механічними властивостями, стійкістю до окислення та іншими характеристиками, він має широкі перспективи застосування у високотехнологічних полях, таких як напівпровідники, ядерна енергія, національна оборона та космічна технологія.

Поки що більше 200Кристалічні структури SICбули підтверджені, основними типами є шестикутні (2h-SIC, 4H-SIC, 6H-SIC) та кубічний 3C-SIC. Серед них рівномірні структурні характеристики 3C-SIC визначають, що цей тип порошку має кращу природну сферичність та щільні характеристики укладання, ніж α-SIC, тому він має кращу продуктивність у точному шліфуванні, керамічних продуктах та інших полях. В даний час різні причини призвели до невдачі чудових показників нових матеріалів 3C-SIC для досягнення масштабних промислових програм.

Серед багатьох політипів SIC 3C-SIC є єдиним кубічним політипом, також відомим як β-SIC. У цій кристалічній структурі атоми Si і C існують у решітці у співвідношенні один до одного, і кожен атом оточений чотирма гетерогенними атомами, утворюючи тетраедральну структурну одиницю з сильними ковалентними зв’язками. Структурна особливість 3C-SIC полягає в тому, що діатомічні шари SI-C неодноразово розташовані в порядку ABC-ABC-…, і кожна одиниця клітини містить три такі діатомічні шари, які називаються представленням С3; Кристалічна структура 3C-SIC показана на малюнку нижче:

В даний час кремній (SI) є найпоширенішим напівпровідниковим матеріалом для пристроїв потужності. Однак, завдяки продуктивності SI, силові пристрої на основі кремнію обмежені. Порівняно з 4-годинним та 6H-SIC, 3C-SIC має найвищу теоретичну рухливість кімнатної температури (1000 см · V^-1· S^-1), і має більше переваг у програмах пристроїв MOS. У той же час, 3C-SIC також має чудові властивості, такі як напруга з високою розбитою, хороша теплопровідність, висока твердість, широка смуга, висока температура та опір випромінювання.

Тому він має великий потенціал в електроніці, оптоелектроніці, датчиках та застосуванні в екстремальних умовах, сприяючи розробці та інноваціях суміжних технологій та демонструючи широкий потенціал застосування у багатьох галузях:

По-перше: особливо у середовищах високої напруги, високої частоти та високої температури, напруга з високою поломкою та висока мобільність електронів 3C-SIC роблять його ідеальним вибором для виробничих енергетичних пристроїв, таких як MOSFET.

По-друге: Застосування 3C-SIC в наноелектроніці та мікроелектромеханічних системах (MEMS) виграє від його сумісності за допомогою кремнієвої технології, що дозволяє виготовити нанорозмірні структури, такі як наноелектроніка та наноелектромеханічні пристрої.

По-третє: як широкий напівпровідниковий матеріал, 3C-SIC підходить для виготовлення синіх діодів, що випромінюють світло (світлодіоди). Її застосування в освітленні, технології дисплея та лазерів привернуло увагу завдяки високій світовій ефективності та легкому допінгу [9].         По-четверте: У той же час 3C-SIC використовується для виготовлення детекторів, чутливих до положення, особливо лазерних детекторів, чутливих до положення на основі бічного фотоелектричного ефекту, які виявляють високу чутливість при нульовому зміщенні умовах і підходять для точного позиціонування.

Метод підготовки 3C SIC Гетероепітаксія

Основні методи росту 3C-SIC гетероепітаксіал включають хімічне осадження пари (ССЗ), сублімаційну епітаксію (SE), епітаксію рідкої фази (LPE), молекулярну епітаксію (MBE), розпилення магніта та ін. Оптимізуйте якість епітаксіального шару).

Хімічне осадження пари (ССЗ): сполучний газ, що містять елементи Si і C, передаються в реакційну камеру, нагрівають і розкладаються при високій температурі, а потім атоми СІ, а атоми С осаджуються на субстрат Si, або 6H-SIC, 15R-SIC, 4H-SIC. Температура цієї реакції зазвичай становить між 1300-1500 ℃. Поширеними джерелами Si є SIH4, TCS, MTS тощо, а джерела C - це в основному C2H4, C3H8 тощо, а H2 використовується як газ -носій.

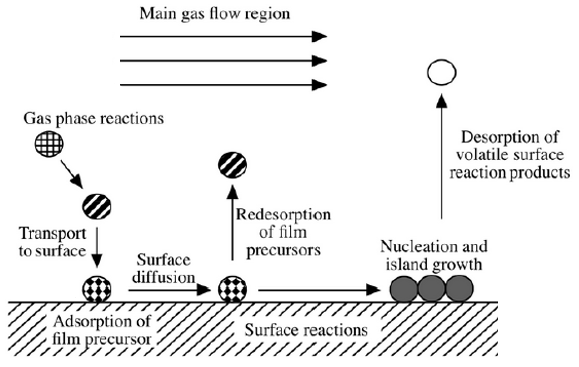

Процес зростання в основному включає такі кроки:

1. Джерело реакції газової фази транспортується в основному потоці газу до зони осадження.

2. Реакція газової фази відбувається в прикордонному шарі для генерування тонких плівок -попередників та побічних продуктів.

3. Процес опадів, адсорбції та розтріскування попередника.

4. Адсорбовані атоми мігрують і реконструюють на поверхні підкладки.

5. Адсорбовані атоми нуклеїть і ростуть на поверхні підкладки.

6. Масовий транспорт від відходів після реакції в основну зону потоку газу і вивозять з реакційної камери.

Завдяки безперервному технологічному прогресу та поглибленому механізму, очікується, що гетероепітисальна технологія 3C-SIC відіграватиме важливішу роль у напівпровідниковій галузі та сприятиме розвитку високоефективних електронних пристроїв. Наприклад, швидке зростання високоякісної товстої плівки 3C-SIC є запорукою задоволення потреб високостільних пристроїв. Потрібні подальші дослідження для подолання балансу між темпами зростання та рівномірністю матеріалу; У поєднанні з застосуванням 3C-SIC в гетерогенних структурах, таких як SIC/GAN, вивчити його потенційні програми в нових пристроях, таких як електроніка живлення, оптоелектронна інтеграція та квантова обробка інформації.

Угоди напівпровідник забезпечує 3cSIC покриттяПро різні продукти, такі як графіт високої чистоти та карбід високої чистоти. Маючи більш ніж 20 років досвіду роботи з НДДКР, наша компанія вибирає високо відповідні матеріали, такі якЯкщо приймач EPI, Таким чином, епітаксіальний підприємець, GAN на SI EPI Hapecepor тощо, які відіграють важливу роль у процесі виробництва епітаксіального рівня.

Якщо у вас є якісь запити або потрібні додаткові деталі, будь ласка, не соромтеся зв’язатися з нами.
