Характеристики кремнієвої епітаксії

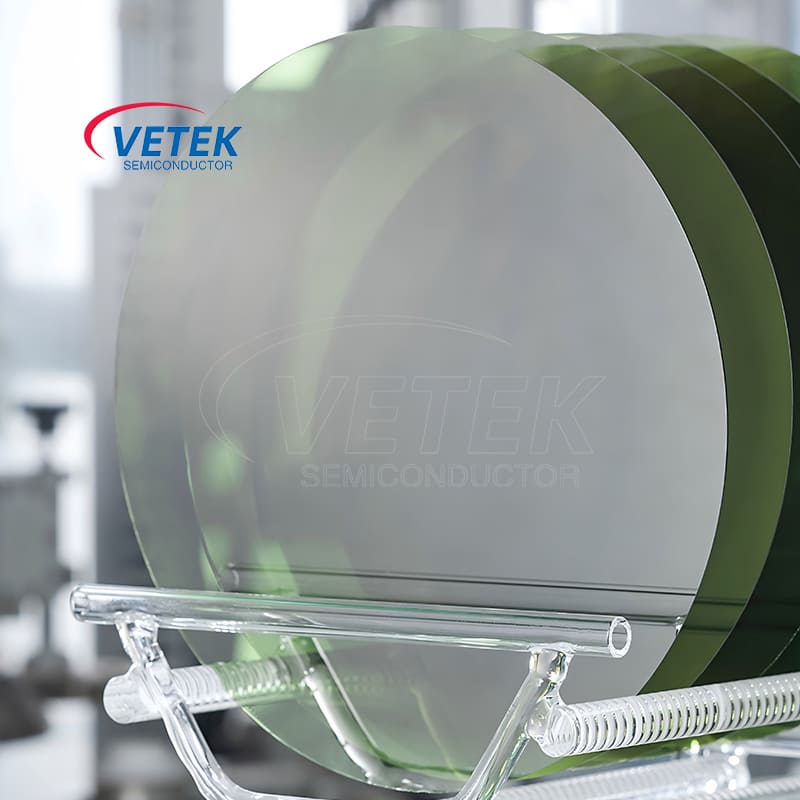

Кремнієва епітаксіяє ключовим основним процесом у сучасному виробництві напівпровідників. Це стосується процесу вирощування одного або кількох шарів тонких плівок монокристалічного кремнію зі специфічною кристалічною структурою, товщиною, концентрацією легування та типом на точно відполірованій монокристалічній кремнієвій підкладці. Цю вирощену плівку називають епітаксіальним шаром (Epitaxial Layer або Epi Layer), а кремнієву пластину з епітаксійним шаром називають епітаксіальною кремнієвою пластиною. Його основна характеристика полягає в тому, що щойно вирощений епітаксіальний кремнієвий шар є продовженням структури решітки підкладки в кристалографії, зберігаючи ту саму орієнтацію кристала, що й підкладка, утворюючи ідеальну структуру монокристала. Це дозволяє епітаксійному шару мати точно розроблені електричні властивості, які відрізняються від властивостей підкладки, створюючи таким чином основу для виробництва високоефективних напівпровідникових пристроїв.

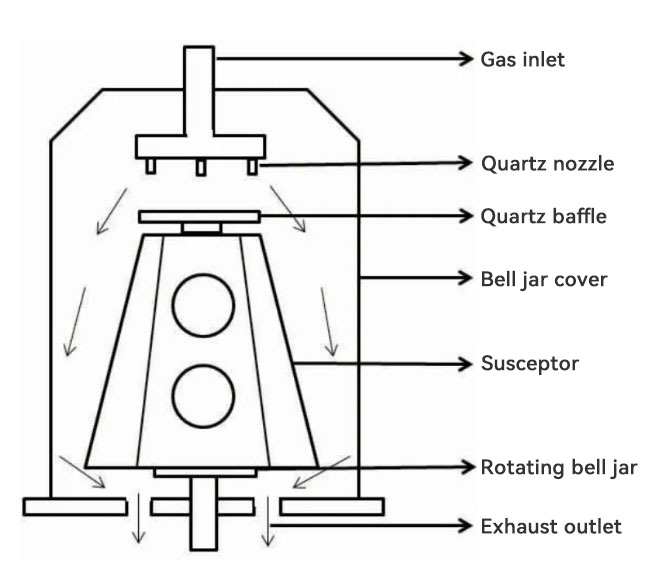

Вертикальний епітаксіальний токоприймач для кремнієвої епітаксії

Ⅰ. Що таке кремнієва епітаксія?

1) Визначення: Кремнієва епітаксія — це технологія, яка осаджує атоми кремнію на монокристальну кремнієву підкладку хімічними або фізичними методами та впорядковує їх відповідно до структури решітки підкладки для вирощування нової тонкої плівки монокристалічного кремнію.

2) Зіставлення решітки: Основною особливістю є впорядкованість епітаксійного росту. Нанесені атоми кремнію не розміщені випадковим чином, а розташовані відповідно до кристалічної орієнтації підкладки під керівництвом «шаблону», який забезпечують атоми на поверхні підкладки, досягаючи точної реплікації на атомному рівні. Це гарантує, що епітаксіальний шар є високоякісним монокристалом, а не полікристалічним або аморфним.

3) Керованість: Процес кремнієвої епітаксії дозволяє точно контролювати товщину нарощуваного шару (від нанометрів до мікрометрів), тип легування (N-тип або P-тип) і концентрацію легування. Це дозволяє формувати області з різними електричними властивостями на тій самій кремнієвій пластині, що є ключем до виготовлення складних інтегральних схем.

4) Характеристики інтерфейсу: між епітаксіальним шаром і підкладкою утворюється межа розділу. В ідеалі цей інтерфейс є атомарно плоским і вільним від забруднення. Однак якість інтерфейсу має вирішальне значення для роботи епітаксійного шару, і будь-які дефекти або забруднення можуть вплинути на кінцеву роботу пристрою.

Ⅱ. Принципи кремнієвої епітаксії

Епітаксійне зростання кремнію в основному залежить від забезпечення потрібної енергії та середовища для міграції атомів кремнію на поверхні підкладки та пошуку позиції решітки з найнижчою енергією для поєднання. Найпоширенішою технологією на даний момент є хімічне осадження з парової фази (CVD).

Хімічне осадження з парової фази (CVD): це основний метод досягнення кремнієвої епітаксії. Його основні принципи:

● Транспорт прекурсорів: газ, що містить кремнієвий елемент (попередник), такий як силан (SiH4), дихлорсилан (SiH2Cl2) або трихлорсилан (SiHCl3), і легуючий газ (такий як фосфін PH3 для легування N-типу та диборан B2H6 для легування P-типу) змішуються в точних пропорціях і передаються у високотемпературну реакційну камеру.

● Поверхнева реакція: При високих температурах (зазвичай від 900°C до 1200°C) ці гази зазнають хімічного розкладання або реакції на поверхні нагрітої кремнієвої підкладки. Наприклад, SiH4→Si(твердий)+2H2(газ).

● Поверхнева міграція та нуклеація: Атоми кремнію, що утворюються в результаті розкладання, адсорбуються на поверхні підкладки та мігрують по поверхні, врешті-решт знаходячи потрібне місце решітки для об’єднання та початку утворення нової єдиноїкристалічний шар. Якість епітаксійного кремнію значною мірою залежить від контролю цього етапу.

● Ярусність росту: Щойно нанесений атомний шар постійно повторює структуру решітки підкладки, зростає шар за шаром і утворює епітаксіальний шар кремнію певної товщини.

Ключові параметри процесу: якість процесу кремнієвої епітаксії суворо контролюється, і ключовими параметрами є:

● температура: впливає на швидкість реакції, рухливість поверхні та утворення дефектів.

● Тиск: впливає на транспорт газу та шлях реакції.

● Витрата та співвідношення газу: визначає швидкість росту та концентрацію допінгу.

● Чистота поверхні основи: Причиною дефектів може бути будь-який забруднення.

● Інші технології: Хоча CVD є основною тенденцією, такі технології, як молекулярно-променева епітаксія (MBE), також можуть бути використані для кремнієвої епітаксії, особливо в дослідженнях і розробках або спеціальних додатках, які вимагають надзвичайно високоточного контролю.MBE безпосередньо випаровує джерела кремнію в середовищі надвисокого вакууму, а атомні або молекулярні пучки проектуються безпосередньо на підкладку для вирощування.

Ⅲ. Специфічні застосування технології кремнієвої епітаксії у виробництві напівпровідників

Технологія кремнієвої епітаксії значно розширила діапазон застосування кремнієвих матеріалів і є невід’ємною частиною виробництва багатьох сучасних напівпровідникових пристроїв.

● Технологія CMOS: У високопродуктивних логічних мікросхемах (таких як ЦП і графічні процесори) епітаксіальний шар кремнію з низьким вмістом легованих (P− або N−) часто вирощують на сильно легованій (P+ або N+) підкладці. Ця епітаксіальна структура кремнієвої пластини може ефективно пригнічувати ефект фіксації (Latch-up), підвищувати надійність пристрою та підтримувати низький опір підкладки, що сприяє провідності струму та розсіюванню тепла.

● Біполярні транзистори (BJT) і BiCMOS: У цих пристроях кремнієва епітаксія використовується для точної побудови таких структур, як основа або область колектора, а посилення, швидкість та інші характеристики транзистора оптимізуються шляхом контролю концентрації легування та товщини епітаксійного шару.

● Датчик зображення (CIS): У деяких застосуваннях датчиків зображення епітаксіальні кремнієві пластини можуть покращити електричну ізоляцію пікселів, зменшити перехресні перешкоди та оптимізувати ефективність фотоелектричного перетворення. Епітаксійний шар забезпечує чистішу та менш дефектну активну область.

● Розширені вузли процесу: Оскільки розмір пристрою продовжує зменшуватися, вимоги до властивостей матеріалів стають все вищими. Технологія кремнієвої епітаксії, включаючи вибіркове епітаксійне зростання (SEG), використовується для вирощування напружених епітаксійних шарів кремнію або кремнію-германію (SiGe) у певних областях для покращення мобільності носіїв і, таким чином, збільшення швидкості транзисторів.

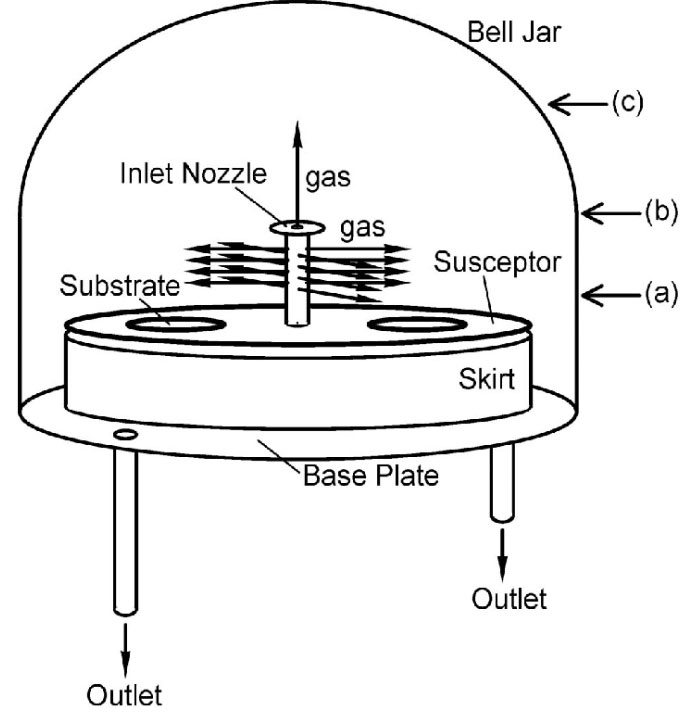

Горизонтальний епітаксіальний токоприймач для кремнієвої епітаксії

Ⅳ.Проблеми та виклики технології кремнієвої епітаксії

Незважаючи на те, що технологія кремнієвої епітаксії є зрілою та широко використовується, у процесі епітаксійного росту кремнію все ще існують деякі проблеми та проблеми:

● Контроль дефектів: Під час епітаксійного росту можуть утворюватися різні кристалічні дефекти, такі як дефекти упаковки, дислокації, лінії ковзання тощо. Ці дефекти можуть серйозно вплинути на електричні характеристики, надійність і продуктивність пристрою. Контроль дефектів вимагає надзвичайно чистого середовища, оптимізованих параметрів процесу та високоякісних субстратів.

● Однорідність: Досягнення ідеальної рівномірності товщини епітаксійного шару та концентрації легування на кремнієвих пластинах великого розміру (наприклад, 300 мм) є постійною проблемою. Нерівномірність може призвести до відмінностей у продуктивності пристрою на одній пластині.

● Автодопінг: Під час процесу епітаксійного росту легуючі речовини високої концентрації в підкладці можуть потрапити в зростаючий епітаксіальний шар через дифузію в газовій фазі або твердому тілі, що спричиняє відхилення концентрації легування епітаксійного шару від очікуваного значення, особливо поблизу межі розділу між епітаксійним шаром і підкладкою. Це одна з проблем, які необхідно вирішити в процесі кремнієвої епітаксії.

● Морфологія поверхні: Поверхня епітаксійного шару має залишатися дуже плоскою, і будь-яка шорсткість або дефекти поверхні (наприклад, помутніння) впливатимуть на наступні процеси, такі як літографія.

● Вартість: Порівняно зі звичайними полірованими кремнієвими пластинами, виробництво епітаксійних кремнієвих пластин додає додаткові етапи процесу та інвестиції в обладнання, що призводить до вищих витрат.

● Проблеми селективної епітаксії: У просунутих процесах селективне епітаксіальне зростання (зростання лише в певних областях) висуває вищі вимоги до контролю процесу, наприклад вибірковість швидкості росту, контроль бічного надмірного зростання тощо.

Ⅴ.Висновок

Як ключова технологія підготовки напівпровідникового матеріалу, основна особливістькремнієва епітаксіяце здатність точно вирощувати високоякісні монокристалічні епітаксіальні кремнієві шари зі специфічними електричними та фізичними властивостями на монокристалічних кремнієвих підкладках. Завдяки точному контролю таких параметрів, як температура, тиск і повітряний потік у процесі кремнієвої епітаксії, товщину шару та розподіл легування можна налаштувати відповідно до потреб різних напівпровідникових застосувань, таких як CMOS, пристрої живлення та датчики.

Хоча епітаксійне зростання кремнію стикається з такими проблемами, як контроль дефектів, однорідність, самолегування та вартість, з безперервним удосконаленням технологій кремнієва епітаксія все ще є однією з основних рушійних сил для сприяння покращенню продуктивності та функціональним інноваціям напівпровідникових пристроїв, і її позиція у виробництві епітаксійних кремнієвих пластин є незамінною.
