Чому карбід кремнію (SiC) PVT Crystal Growth не може обійтися без покриттів з карбіду танталу (TaC)?

У процесі вирощування кристалів карбіду кремнію (SiC) за допомогою методу фізичного переносу парів (PVT) екстремально висока температура 2000–2500 °C є «палицею з двома кінцями» — хоча вона сприяє сублімації та транспортуванню вихідних матеріалів, вона також різко інтенсифікує виділення домішок із усіх матеріалів у системі теплового поля, особливо слідів металевих елементів, що містяться у звичайному графіті. компоненти гарячої зони. Як тільки ці домішки потраплять на межу росту, вони безпосередньо пошкодять якість ядра кристала. Це фундаментальна причина, чому покриття з карбіду танталу (TaC) стали «обов’язковим варіантом», а не «додатковим вибором» для вирощування кристалів PVT.

1. Подвійні деструктивні шляхи мікродомішок

Шкода, завдана домішками кристалам карбіду кремнію, в основному відображається у двох основних вимірах, що безпосередньо впливає на зручність використання кристала:

• Домішки легких елементів (азот N, бор B):В умовах високої температури вони легко входять у решітку SiC, замінюють атоми вуглецю та утворюють донорні енергетичні рівні, безпосередньо змінюючи концентрацію носіїв і питомий опір кристала. Експериментальні результати показують, що для кожного збільшення концентрації домішок азоту на 1×10¹⁶ см⁻³ питомий опір 4H-SiC n-типу може зменшитися майже на один порядок, що призведе до відхилення кінцевих електричних параметрів пристрою від проектних цілей.
• Домішки металевих елементів (залізо Fe, нікель Ni):Їх атомні радіуси істотно відрізняються від радіусів атомів кремнію і вуглецю. Після включення в решітку вони викликають локальну деформацію решітки. Ці напружені області стають центрами зародження дислокацій у базальній площині (BPD) і дефектів упаковки (SF), що серйозно пошкоджує структурну цілісність і надійність пристрою кристала.



2. Для більш чіткого порівняння впливи двох типів домішок узагальнено таким чином:

3. Потрійний механізм захисту покриттів з карбіду танталу

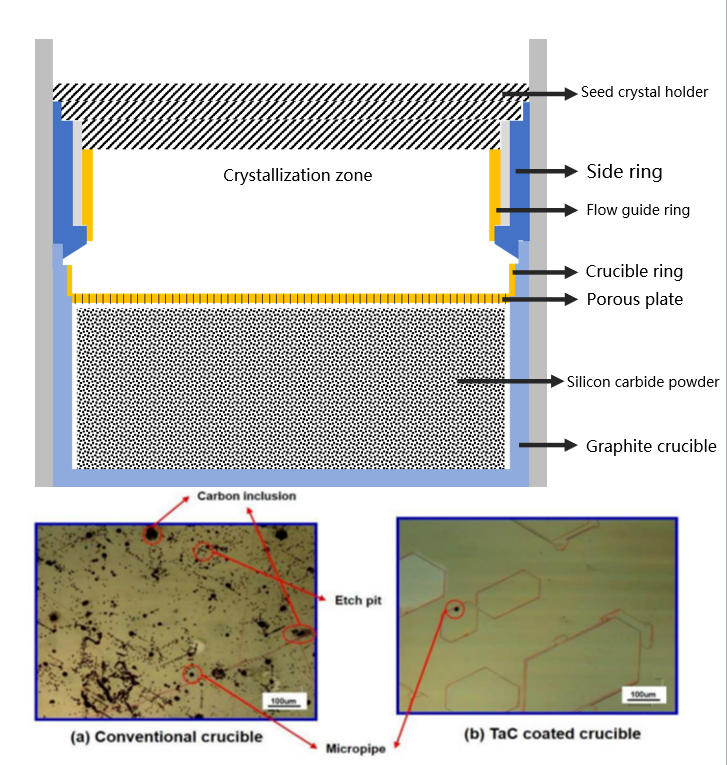

Перевіреним і ефективним технічним рішенням є нанесення покриття з карбіду танталу (TaC) на поверхню графітових компонентів гарячої зони за допомогою хімічного осадження з парової фази (CVD). Його основні функції зосереджені навколо «протизабруднення»:

Висока хімічна стабільність:Не вступає в значну реакцію з парами на основі кремнію під високотемпературним середовищем PVT, уникаючи саморозкладання або утворення нових домішок.

Низька проникність:Щільна мікроструктура утворює фізичний бар’єр, ефективно блокуючи зовнішню дифузію домішок із графітової підкладки.

Внутрішня висока чистота:Покриття залишається стабільним при високих температурах і має низький тиск пари, що гарантує, що воно не стане новим джерелом забруднення.

4. Вимоги щодо чистоти серцевини для покриття

Ефективність рішення повністю залежить від виняткової чистоти самого покриття, яку можна точно перевірити за допомогою мас-спектрометрії тліючого розряду (GDMS):

5. Результати практичного застосування

Після використання високоякісних покриттів з карбіду танталу можна спостерігати явні покращення як на етапах росту кристалів карбіду кремнію, так і на етапах виробництва пристроїв:

Покращення якості кристала:Щільність дислокацій у базальній площині (BPD) зазвичай зменшується більш ніж на 30%, а однорідність питомого опору пластини покращується.

Підвищена надійність пристрою:Пристрої живлення, такі як МОП-транзистори SiC, виготовлені на підкладках високої чистоти, демонструють покращену постійність напруги пробою та знижені частоти ранніх відмов.

Завдяки високій чистоті та стабільним хімічним і фізичним властивостям покриття з карбіду танталу створюють надійний бар’єр чистоти для кристалів карбіду кремнію, вирощених PVT. Вони перетворюють компоненти гарячої зони — потенційне джерело виділення домішок — у контрольовані інертні межі, служачи ключовою базовою технологією для забезпечення якості основного кристалічного матеріалу та підтримки масового виробництва високоефективних пристроїв з карбіду кремнію.

У наступній статті ми дослідимо, як покриття з карбіду танталу додатково оптимізують теплове поле та підвищують якість росту кристалів з термодинамічної точки зору. Якщо ви бажаєте дізнатися більше про повний процес перевірки чистоти покриття, детальну технічну документацію можна отримати на нашому офіційному веб-сайті.
