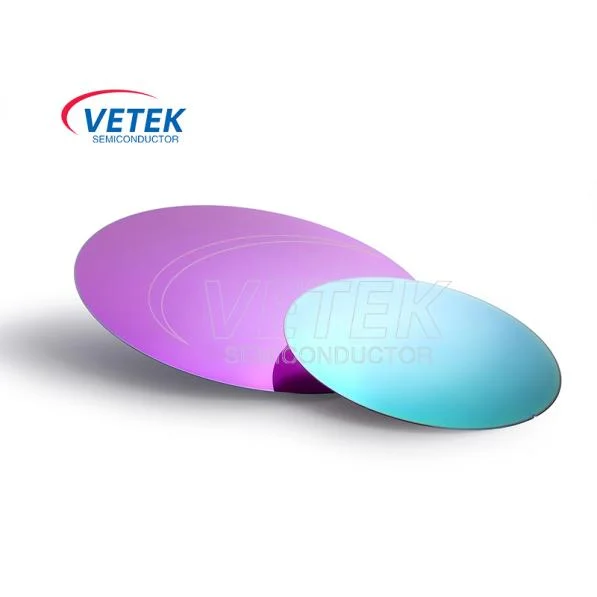

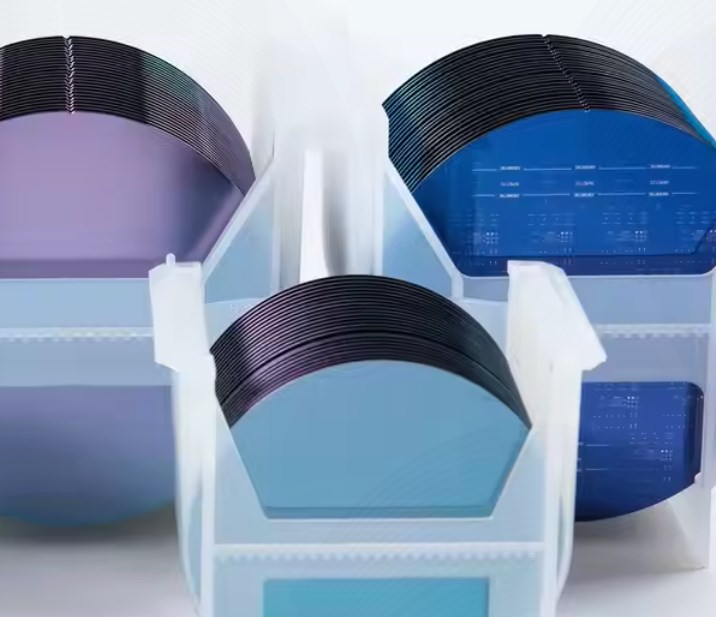

Кремнію на ізоляторній вафлі

Vetek Semiconductor - професійний китайський виробник кремнію на пластині ізолятора. Силіконова пластина із ізолятором є важливим напівпровідниковим матеріалом підкладки, і його відмінні характеристики продукту роблять його ключовою роллю у високопродуктивних, низьких потужних, високоінтеграційних та RF-застосуванні. З нетерпінням чекаємо вашої консультації.

Принцип роботиЦе напівпровідник"Кремнію на ізоляторній вафліВ основному покладається на його унікальні властивості структури та матеріалу. І Сой вафляСкладається з трьох шарів: Верхній шар-це однокристалічний шар кремнієвого пристрою, середина-це ізоляційний похований оксид (коробка), а нижній шар-підтримуюча кремнієва підкладка.

Silicon On Insulator Wafers(SOI) Structure

Структура кремнію на пластинці ізолятора (SOI)


Утворення ізоляційного шару: Силіконова пластина із ізолятором зазвичай виготовляється за допомогою технології Smart Cut ™ або Simox (розділення за допомогою імплантованої кисню). Технологія Smart Cut ™ вводить іони водню в кремніючу пластину, щоб утворити міхурний шар, а потім зв'язує пластину, що вводить водне, до підтримуючого кремніювафля



Після термічної обробки пластина, що вводить водне, розщеплюється від шару міхура з утворенням структури SOI.Технологія SimoxІмплантати високоенергетичні кисневі іони в кремнієві пластинки, утворюючи шар оксиду кремнію при високих температурах.


Зменшити ємність паразити: Шарі коробкиСиліконова карбідна вафляЕфективно виділяє шар пристрою та базовий кремній, значно редукінG Паразитична ємність. Ця ізоляція зменшує споживання електроенергії та збільшує швидкість та продуктивність пристрою.




Уникайте ефектів засувки: Пристрої N-Well та P-Well вСой вафляповністю ізольовані, уникаючи ефекту засувки в традиційних структурах CMOS. Це дозволяєвафель виготовляти з більшою швидкістю.


Охорона функція зупинки:Однористалічний шар кремнієвого пристроюі конструкція шару коробки SOI вафельних виробів сприяє виробництву MEMS та оптоелектронних пристроїв, забезпечуючи відмінну функцію зупинки травлення.


Завдяки цим характеристикам,Кремнію на ізоляторній вафлівідіграє важливу роль у напівпровідниковій обробці та сприяє постійному розвитку інтегрованої схеми (ІС) таМікроелектромеханічні системи (MEMS)промисловості. Ми щиро сподіваємось на подальше спілкування та співпрацю з вами.


Параметр специфікації SOL 200 мм SOL:


                                                                                                      Специфікація 200 мм SOL
Ні
Опис
Цінність
                                                                                                                  Силіконовий шар пристрою
1.1 Товщина
220 нм +/- 10 нм
1.2 Метод виробництва
CZ
1.3 Кристалічна орієнтація
<100>
1.4 Тип провідності p
1.5 Допант Бор
1.6 Середній показник опору
8.5 - 11.5 0 гм*см
1.7 RMS (2x2 гм)
<0,2
1.8 LPD (розмір> 0,2um)
<75
1.9 Великі дефекти більше 0,8 мкм (площа)
<25
1.10

КРЕДНИЙ ЧІП, СКЛАД, ТРУКА, Ямп/яма, серпанок, апельсинова шкірка (візуальний огляд)

0
1.11 Порожні зв'язки: візуальний огляд> діаметр 0,5 мм
0



Кремнію на виробничих магазинах ізоляторів:


Silicon On Insulator Wafers shops


Гарячі теги: Кремнію на ізоляторній вафлі
