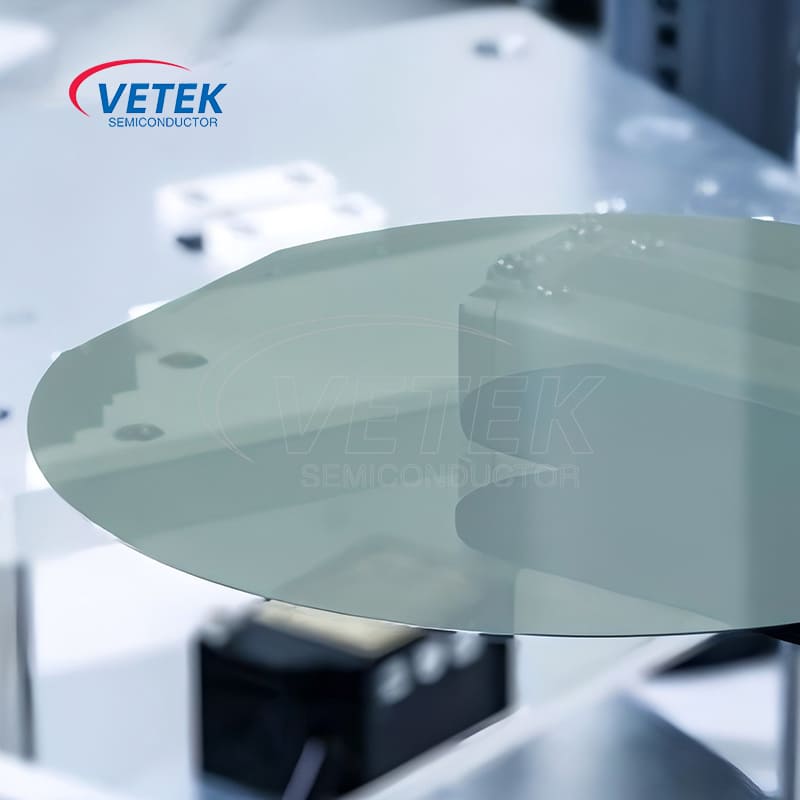

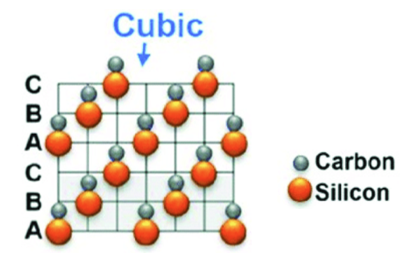

Підкладка SiC 4H N-типу

Vetek SemiconductorПідкладка SiC 4H N-типуПродукти мають чудові електричні, теплові та механічні властивості, тому цей продукт широко використовується при обробці напівпровідникових пристроїв, які потребують високої потужності, високої частоти, високої температури та високої надійності.

Напруженість електричного поля 4H N-типу SiC досягає 2,2-3,0 МВ/см. Ця особливість продукту дозволяє виготовляти менші пристрої для роботи з вищою напругою, тому наша підкладка 4H N-типу SiC часто використовується для виробництва MOSFET, Шотткі та JFET.

Теплопровідність 4H N-типу SiC Wafer становить приблизно 4,9 Вт/см·K, що допомагає ефективно розсіювати тепло, зменшувати накопичення тепла, подовжувати термін служби пристрою та підходить для застосувань з високою щільністю потужності.

Більше того, напівпровідник Vetek 4H N-типу SIC пластина все ще може мати стабільні електронні показники при температурі до 600 ° C, тому його часто використовують для виготовлення високотемпературних датчиків і дуже підходять для екстремальних середовищ.

Вирощуючи епітаксіальний шар карбіду кремнію на підкладці з карбіду кремнію n-типу, гомоепітаксіальну пластину карбіду кремнію можна додатково перетворити на силові пристрої, такі як SBD, MOSFET, IGBT тощо, які використовуються в електромобілях, залізничному транспорті, високому -передача та перетворення електроенергії тощо.

Semiconductor Vetek продовжує здійснювати більш високу якість кристалів та якість обробки для задоволення потреб клієнтів. В даний час доступні як 6-дюймові та 8-дюймові продукти. Нижче наведені основні параметри продукту 6-дюймової та 8-дюймової підкладки SIC:

6-дюймова підкладка SiC N-типу ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПРОДУКТУ:

8 LNCH N-TYPE SIC Substrate Основні специфікації продукту:

4H N-типу SIC Метод виявлення субстрату та термінологія:
