Півмісяць для реакційної камери LPE

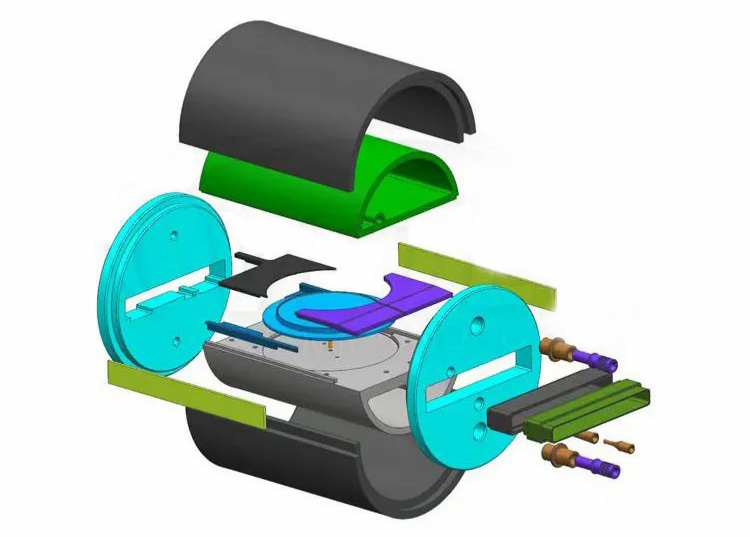

Що таке півмісяць у реакційній камері LPE?

У багатьох горизонтальних реакторах LPE Halfmoon є частиною внутрішньої камери. Різні виробники обладнання можуть використовувати дещо різні структури, але функції загалом схожі. Компонент зазвичай розділений на верхню та нижню частини:

• Верхній півмісяць:Верхня частина в основному працює як опорна конструкція всередині реактора. Оскільки він залишається поблизу високотемпературної зони процесу протягом тривалого часу, матеріал повинен залишатися стабільним без явної деформації після повторних термічних циклів. Іншим важливим моментом є хімічна стабільність. Під час епітаксії SiC середовище камери містить реактивні гази, тому поверхня графіту повинна бути належним чином захищена.
• Нижній півмісяць:Нижня секція з’єднана поблизу зони кварцової трубки та обертового вузла. Він бере участь у введенні газу та механічній підтримці під час епітаксійного росту. Порівняно зі звичайними графітовими конструктивними деталями, нижній Halfmoon зазвичай стикається з вищими вимогами щодо стійкості до окислення та стійкості до термічного удару через постійне нагрівання та охолодження під час роботи реактора.

Ключові характеристики VETEK Halfmoon для реакційної камери LPE

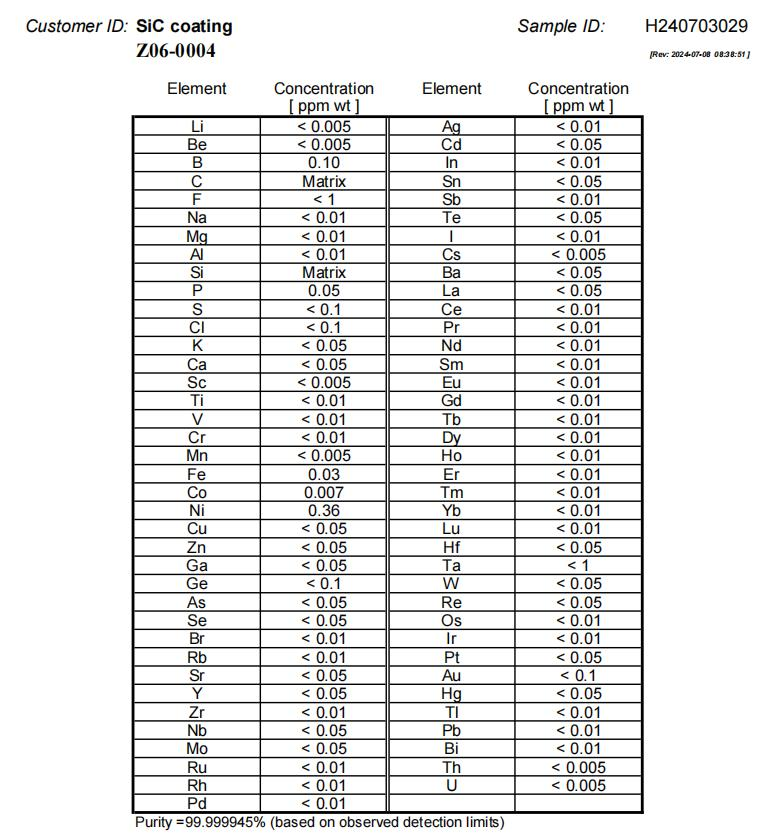

1. Графітова підкладка високої чистоти

Основним матеріалом є графіт високої чистоти, який підходить для напівпровідникових процесів. Чистота матеріалу важлива в епітаксії SiC, оскільки металеве забруднення може вплинути на стабільність росту кристалів і якість плівки. Для цього VETEK використовує очищені графітові матеріали з контрольованим рівнем домішок.

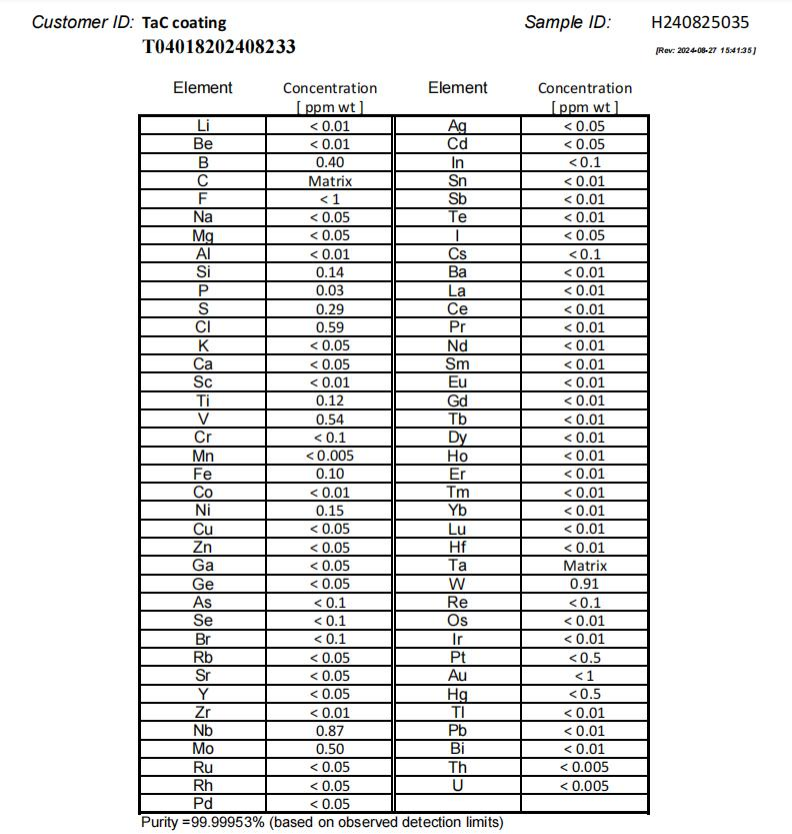

2. Розширене CVD покриття SiC і TaC

Більшість компонентів Halfmoon покриті CVD SiC для покращення захисту поверхні в умовах високотемпературного процесу. Для більш вимогливих середовищ також доступне покриття TaC. Типовими перевагами конструкцій з покриттям є:

• краща стійкість до корозійних технологічних газів
• нижча генерація часток
• підвищена міцність поверхні
• краща стабільність під час термоциклування

У практичному використанні вибір покриття зазвичай залежить від температури реактора, хімічного складу процесу та очікуваного терміну служби.

3. Відмінна термічна стабільність

Розроблений для високотемпературних середовищ обробки напівпровідників, VETEK Halfmoon зберігає стабільність розмірів і структурну цілісність під час тривалих епітаксійних циклів, що робить його дуже придатним для обладнання LPE і MOCVD.

4. Точна обробка з ЧПУ

VETEK володіє розширеними можливостями точної обробки з ЧПУ з контролем розмірів на мікронному рівні, що забезпечує відмінну сумісність зі складними конструкціями реакторів LPE і індивідуальними вимогами до обладнання.

5. Тривалий термін служби

Завдяки оптимізованій технології адгезії покриття та обробці матеріалів високої чистоти компоненти VETEK Halfmoon демонструють чудову довговічність під час багаторазових термічних циклів і корозійних технологічних газів, зменшуючи частоту обслуговування та загальні експлуатаційні витрати.

Технічні переваги

Додатки

ВЕТЕК Півмісяць для реакційної камери LPE широко використовується в:

• Системи епітаксії з карбіду кремнію (SiC).
• Горизонтальні реактори LPE
• Обладнання для епітаксійного вирощування напівпровідників
• Високотемпературні технологічні камери CVD
• Удосконалені напівпровідникові системи теплового поля
• Системи вирощування кристалів SiC
• Виробництво напівпровідників третього покоління

Наші продукти сумісні з багатьма основними галузевими платформами обладнання та можуть бути налаштовані відповідно до креслень замовника або специфікацій реактора.

Чому варто вибрати VETEK Semiconductor?

VETEK Semiconductor протягом багатьох років зосереджується на напівпровідникових графітових компонентах і технологіях покриття. З 2016 року компанія продовжує розвивати свої можливості в очисній обробці, прецизійній обробці графіту та виробництві покриттів CVD для напівпровідників.

Можливості VETEK:

• Досвід роботи з компонентами SiC для епітаксії та частинами реактора
• Власне виробництво покриттів CVD SiC і TaC
• Контроль очищення матеріалу на рівні напівпровідників
• Виготовлення на замовлення за кресленнями або зразками
• Стабільна виробнича потужність для серійних замовлень
• Постачання графітового повсті та термопольових матеріалів
• Система управління якістю ISO9001
• Технічна підтримка закордонних клієнтів

FAQ

(1) Яка функція Halfmoon у реакторі LPE?

Компонент Halfmoon підтримує спрямування газового потоку, інтеграцію структури камери, керування температурою та обертання суцептора в епітаксіальній реакційній камері.

(2) Чи знаходиться Півмісяць у прямому контакті з пластиною?

Зазвичай ні. У більшості конструкцій реакторів LPE Halfmoon залишається навколо вузла камери, а не торкається безпосередньо пластини.

(3) Навіщо використовувати покриття SiC або TaC на поверхні?

Покриття призначене в основному для захисту. Під час епітаксії SiC графітові частини піддаються дії високої температури та реактивних газів протягом тривалого часу. Покриття допомагає покращити стійкість до окислення та зменшує знос поверхні та утворення частинок.

(4) Чи можна налаштувати деталь?

так Більшість деталей Halfmoon насправді виготовляються відповідно до конструкції реактора та креслень замовника, оскільки розміри та деталі встановлення часто відрізняються між платформами обладнання.
