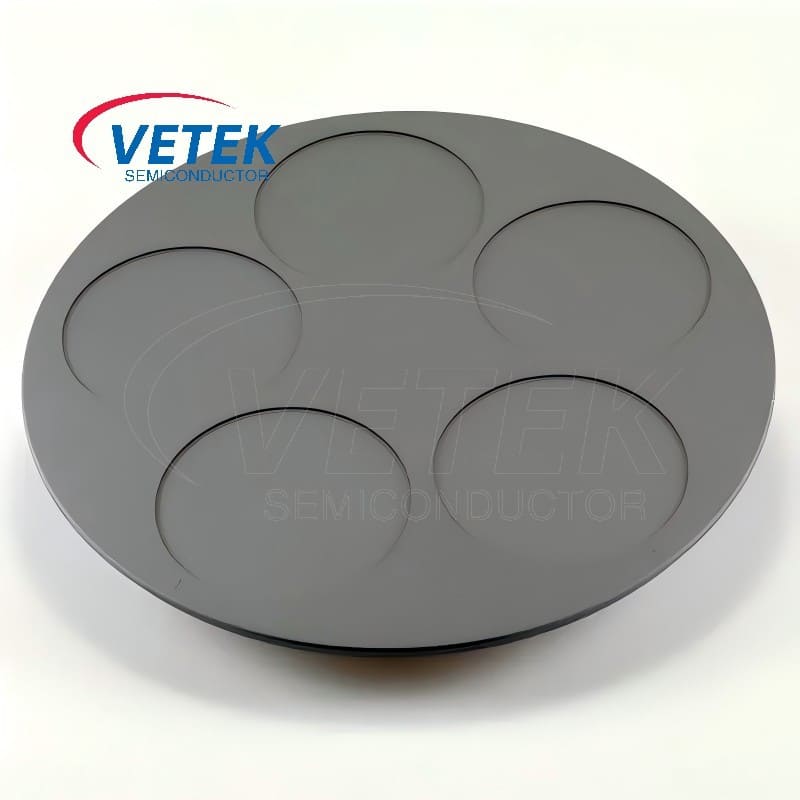

Mocvd SIC -чутливий покриття

VeTek SemiconductorMOCVD SiC Coating Susceptor виготовлено з високоякісного матеріалуграфіт, який обраний для його термічної стійкості та відмінної теплопровідності (близько 120-150 Вт/м · к). Притаманні властивості графіту роблять його ідеальним матеріалом, щоб витримати суворі умови всерединіРеактори MOCVD. Щоб покращити свою продуктивність та продовжити термін служби, графітовий чутник ретельно покрита шаром карбіду кремнію (sic).

MOCVD SiC Coating Susceptor є ключовим компонентом, який використовується вхімічне осадження з парової фази (CVD)іМеталеві органічні хімічні осадження пари (MOCVD). Основна його функція полягає у підтримці та нагрівання вафлях кремнію або кремнію (SIC) та забезпечення рівномірного осадження газу у середовищі високої температури. Це незамінний продукт у напівпровідниковій обробці.

Застосування токоприймача покриття MOCVD SiC у обробці напівпровідників:

Підтримка та підігрів вафель:

Сусцептор покриття MOCVD SiC не тільки має потужну опорну функцію, але також може ефективно нагрівативафлярівномірно, щоб забезпечити стабільність процесу хімічного осадження з парової фази. Під час процесу осадження висока теплопровідність покриття SiC може швидко передавати теплову енергію до кожної ділянки пластини, уникаючи локального перегріву або недостатньої температури, таким чином забезпечуючи рівномірне осідання хімічного газу на поверхні пластини. Цей ефект рівномірного нагрівання та осадження значно покращує послідовність обробки пластин, роблячи товщину поверхневої плівки кожної пластини рівномірною та знижуючи рівень дефектів, ще більше покращуючи продуктивність і надійність роботи напівпровідникових пристроїв.

Зростання епітакси:

вПроцес MOCVD, Носії з покриттям SIC є ключовими компонентами в процесі зростання епітакси. Вони спеціально використовуються для підтримки та нагрівання кремнію та кремнієвих карбідних вафель, гарантуючи, що матеріали в хімічній фазі пари могли бути рівномірно та точно осаджені на поверхні вафлі, тим самим утворюючи високоякісні, тонкі плівки без дефектів. Покриття SIC не лише стійкі до високих температур, але й підтримують хімічну стабільність у складних технологічних середовищах, щоб уникнути забруднення та корозії. Отже, носії з покриттям SIC відіграють життєво важливу роль у процесі росту епітакси високоточних напівпровідникових пристроїв, таких як пристрої SIC (наприклад, SIC MOSFET та діоди), світлодіоди (особливо сині та ультрафіолетові світлодіоди) та фотоелектричні сонячні клітини.

Нітрид галію (GAN)та епітаксію арсеніду галію (GaAs).:

Носії з покриттям SIC є незамінним вибором для зростання епітаксіальних шарів GAN та GAAS завдяки їх відмінній теплопровідності та низькому коефіцієнті теплового розширення. Їх ефективна теплопровідність може рівномірно розподіляти тепло під час епітаксіального росту, гарантуючи, що кожен шар депонованого матеріалу може зростати рівномірно при контрольованій температурі. У той же час, низьке теплове розширення SIC дозволяє йому залишатися розмірно стабільним при екстремальних змінах температури, ефективно знижуючи ризик деформації вафель, тим самим забезпечуючи високу якість та послідовність епітаксіального шару. Ця функція робить носії з покриттям SIC ідеальним вибором для виготовлення високочастотних, потужних електронних пристроїв (таких як пристрої GAN HEMT) та оптичні комунікації та оптоелектронні пристрої (наприклад, лазери на основі GAAS та детектори).

VeTek SemiconductorЦехи токоприймачів MOCVD SiC:
