Вхідне кільце з покриттям SiC
  • Вхідне кільце з покриттям SiCВхідне кільце з покриттям SiC

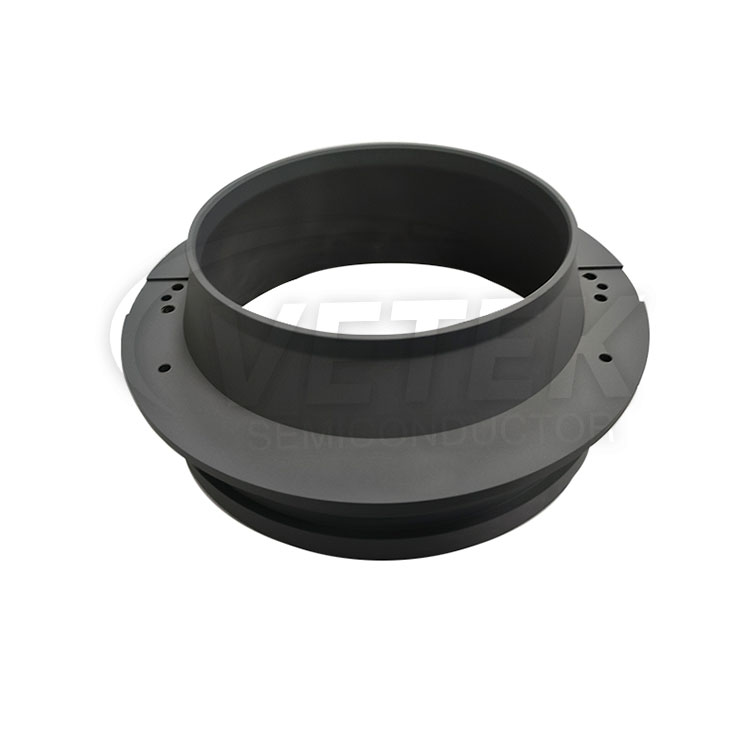

Вхідне кільце з покриттям SiC

Vetek Semiconductor перевершує тісну співпрацю з клієнтами для розробки замовлених конструкцій для вхідного кільця для покриття SIC, пристосованим до конкретних потреб. Ці вхідне кільце для покриття SIC ретельно розроблені для різноманітних застосувань, таких як обладнання CVD SIC та епітаксія карбіду кремнію. Для індивідуальних рішень для вхідного покриття SIC, не соромтеся звернутися до напівпровідника Vetek для персоналізованої допомоги.

Високоякісне вхідне кільце з покриттям SiC пропонує китайський виробник Vetek Semiconductor. Купуйте вхідне кільце високої якості з SiC покриттям безпосередньо за низькою ціною.

Vetek Semiconductor спеціалізується на постачанні передового та конкурентоспроможного виробничого обладнання, розробленого для напівпровідникової галузі, зосереджуючись на компонентах Graphite, покритих SIC, таких як вхідне кільце для покриття SIC для систем SIC-CVD третього покоління. Ці системи сприяють зростанню рівномірних монокристалічних епітаксіальних шарів на карбідних підкладках кремнію, необхідних для виробничих пристроїв, таких як діоди Schottky, IGBT, MOSFET та різні електронні компоненти.

Обладнання SIC-CVD безперешкодно обробляє процес та обладнання, пропонуючи помітні переваги високої виробничої потужності, сумісність з 6/8-дюймовими пластинками, ефективністю витрат, безперервним автоматичним контролем росту в декількох печах, низьких швидкостях дефектів та зручного обслуговування та надійності через температуру та конструкції управління поля потоку. У поєднанні з нашим кільцем на вхідному покритті SIC, воно підвищує продуктивність обладнання, продовжує експлуатаційну тривалість життя та ефективно керує витратами.

Вітекський напівпровідник на вхідному кільці покриття SIC характеризується високою чистотою, стабільними графітовими властивостями, точною обробкою та додатковою перевагою CVD SIC. Висока температура стабільності кремнієвих карбідних покриттів субстратів від тепла та хімічної корозії в екстремальних умовах. Ці покриття також пропонують високу твердість та стійкість до зносу, забезпечуючи розширений термін експлуатації субстрату, корозійну стійкість до різних хімічних речовин, коефіцієнти низького тертя для зменшення втрат та поліпшення теплопровідності для ефективного розсіювання тепла. В цілому, карбідні покриття SVD SILICON забезпечують комплексний захист, продовження терміну експлуатації підкладки та підвищення продуктивності.


Основні фізичні властивості покриття CVD SIC:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Основні фізичні властивості CVD покриття SiC
Майно Типове значення
Кристалічна структура FCC β-фаза полікристалічна, переважно (111) орієнтована
Щільність 3,21 г/см³
Твердість Твердість за Віккерсом 2500 (навантаження 500 г)
Розмір зерна 2~10 мкм
Хімічна чистота 99,99995%
Теплоємність 640 Дж · кг-1·К-1
Температура сублімації 2700 ℃
Сила згинання 415 МПа RT 4-точковий
Модуль Янга 430 Gpa 4pt вигин, 1300 ℃
Теплопровідність 300 Вт · м-1·К-1
Теплове розширення (CTE) 4,5 × 10-6K-1


Виробничі цехи:

VeTek Semiconductor Production Shop


Огляд напівпровідникового ланцюга епітакси -індустрії:

Overview of the semiconductor chip epitaxy industry chain
