Підйомна шпилька
  • Підйомна шпилькаПідйомна шпилька

Підйомна шпилька

VeTek Semiconductor є провідним виробником і новатором EPI Wafer Lift Pin у Китаї. Ми спеціалізуємося на покритті SiC на поверхні графіту протягом багатьох років. Ми пропонуємо EPI Wafer Lift Pin для процесу Epi. Завдяки високій якості та конкурентоспроможній ціні ми раді завітати на наш завод у Китаї.

VeTek Semiconductor надаєSiC покриттяіПокриття TaCматеріал з конкурентоспроможною ціною та високою якістю, ласкаво просимо до нас.

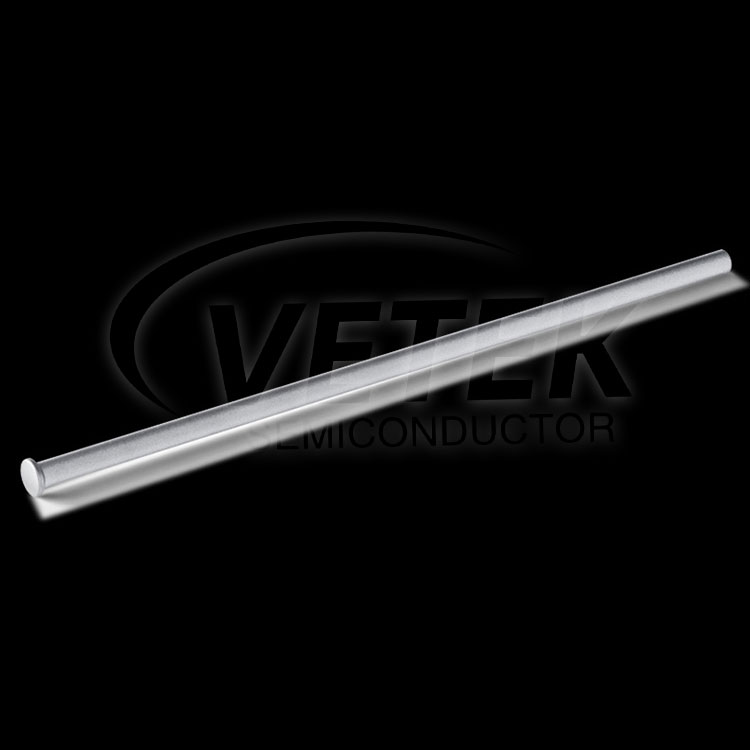

Підйомний штифт пластини VeTek Semiconductor EPI є ключовим пристроєм, спеціально розробленим для виробництва напівпровідників. Він використовується для підйому та транспортування пластин, забезпечуючи їхню безпеку та стабільність під час виробництва. Ми пропонуємо підйомний штифт пластини з покриттям SiC, штифт наконечника, кільце попереднього нагрівання для процесу EPI.


Наші штифти EPI для підйому пластин мають такі функції та переваги:

● Висока точність та стабільність: штифти для підйому пластин EPI використовують передові процеси та матеріали для забезпечення високої точності та стабільності під час підйому та обробки пластин. Він може точно позиціонувати та фіксувати пластини, уникаючи відхилення та пошкодження пластин під час виготовлення.

● Безпека та надійність: Наші підйомні штифти EPI виготовляються з високоміцних матеріалів, що забезпечує чудову довговічність і надійність. Він здатний витримувати вагу та тиск, гарантуючи, що пластина не буде пошкоджена або випадково не впаде під час транспортування.

● Автоматизація та ефективність: Ветек напівпровідникові підйомники EPI підйомники призначені для автономного роботи та безперешкодно інтегруватись із обладнанням для виробництва напівпровідників. Він може швидко та точно підняти та переміщувати вафлі, підвищуючи ефективність виробництва та зменшуючи потребу в ручних операціях.

● Сумісність та застосовність: Штифти для підйому пластин EPI підходять для широкого діапазону розмірів і типів пластин, включаючи пластини різного діаметру та матеріалів. Він може бути сумісний з різноманітним обладнанням і процесами для виробництва напівпровідників і підходить для різноманітних виробничих середовищ.

● Висока якість та надійна підтримка: Ми прагнемо забезпечити високу якість та надійну продукцію та надати комплексну підтримку та послугу для наших клієнтів. Наші шпильки для підйому проходять суворий контроль якості та тестування, щоб забезпечити їх продуктивність та довговічність.


Дані SEM CVD SIC Film:

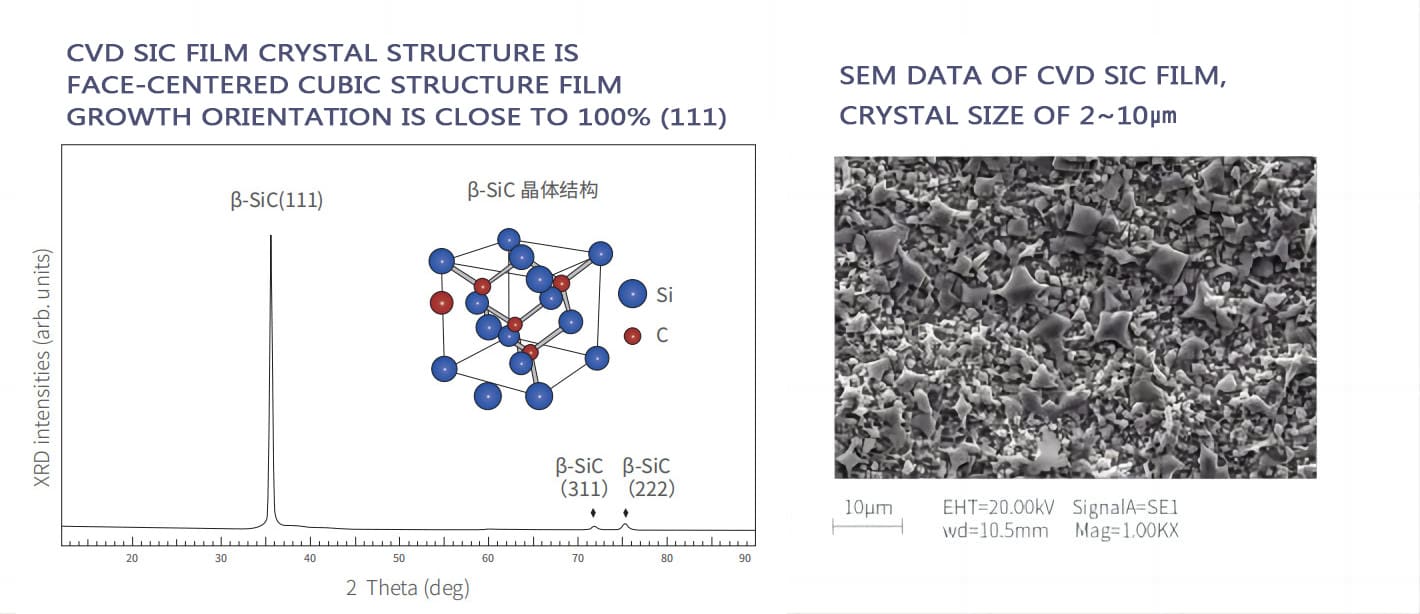

SEM DATA OF CVD SIC FILM

Основні фізичні властивості покриття CVD SIC:

Основні фізичні властивостіCVD покриття SiC
Майно Типове значення
Кристалічна структура FCC β-фаза полікристалічна, переважно (111) орієнтована
Щільність покриття CVD SiC 3,21 г/см³
SIC Твердість покриття Твердість за Віккерсом 2500 (навантаження 500 г)
Розмір зерна 2 ~ 10 мм
Хімічна чистота 99,99995%
Теплоємність 640 Дж·кг-1·К-1
Температура сублімації 2700 ℃
Міцність на згин 415 MPA RT 4-кратна
Модуль молодого 430 Gpa 4pt вигин, 1300 ℃
Теплопровідність 300 Вт · м-1·К-1
Теплове розширення (CTE) 4,5×10-6K-1


Це напівпровідник Підйомна шпилькаВиробничий магазин

SiC Graphite substrateWafer Lift Pin testSilicon carbide ceramic processingEPI process equipment

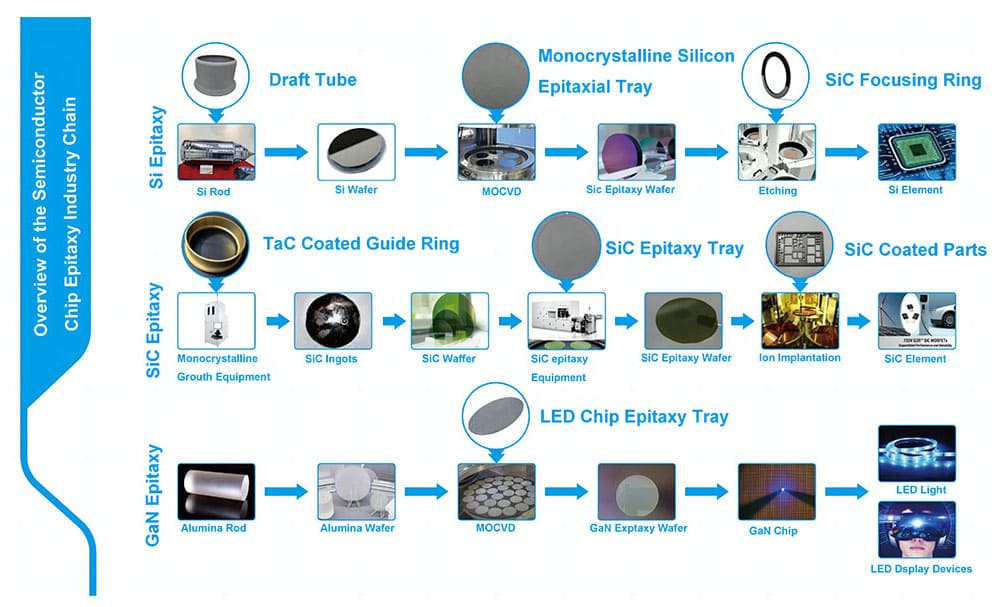

Огляд напівпровідникового ланцюга епітакси -індустрії:

SiC Epitaxy Si Epitaxy GaN Epitaxy

Гарячі теги: Вафельний підйомник
