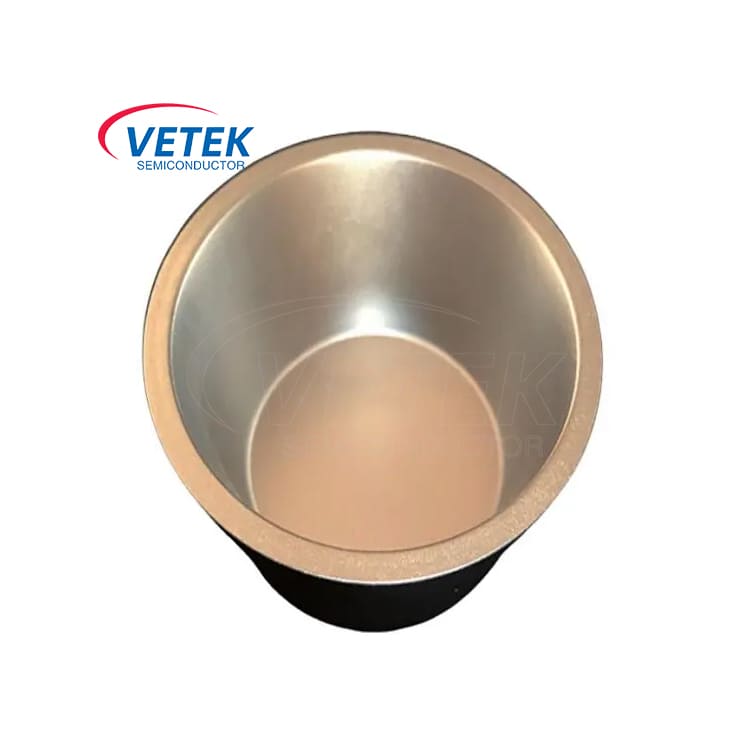

TAC покриття тигель

Як професійний постачальник та виробник тикажу TAC в Китаї, TAC -покриття Vitek Semiconductor Crucible відіграє незамінну роль у процесі росту монокристалів напівпровідників з відмінною термічною провідністю, видатною хімічною стійкістю та підвищеною стійкістю до корозій. Ласкаво просимо свої подальші запити.

Угоди напівпровідниківCVD TAC покриті тигліЗазвичай відіграють наступні ключові ролі в процесі монокристалічного росту SIC:


Метод PVT стосується розміщення кристала насіння SIC поверх тика, покритого тизаком, і розміщення порошку SIC як сировини на дні тигель. У закритому середовищі високої температури та низького тиску, порошок SIC субліматів та під дією температурного градієнта та різниці концентрацій,SIC порошокпередається в околиці насінного кристала і досягає перенасиченого стану після перекристалізації. Тому метод ПВТ може досягти керованого росту розміру кристалів SIC та специфічної кристалічної форми.


● Теплова стійкість росту кристалів

Напівпровідникові крокви, що покривають TAC, мають чудову термічну стійкість (можуть залишатися стабільними нижче 2200 ℃), що допомагає підтримувати свою структурну цілісність навіть при надзвичайно високих температурах, необхідних для росту монокристалі. Ця фізична властивість дозволяє графітовим gricible з покриттям SIC, щоб точно контролювати процес росту кристалів, що призводить до високо рівномірних і дефектних кристалів.


● Відмінний хімічний бар'єр

Crucibles, покриті TAC, поєднують карбідне покриття з танталу з графітом високої чистоти, щоб забезпечити відмінну стійкість до широкого спектру корозійних хімічних речовин та розплавлених матеріалів, які зазвичай зустрічаються під час монокристалічного росту SIC. Ця властивість має вирішальне значення для досягнення високоякісних кристалів з мінімальними дефектами.


● демпфірування вібрацій для стабільного середовища росту

Відмінні властивості демпфірування тисного покритого тикалю, мінімізуючи вібрації та тепловий удар у графітному тиглі, що ще більше сприяє стабільному та контрольованому середовищу росту кристалів. Пом'якшуючи ці потенційні джерела перешкод, TAC покриття дозволяє зростати більших, більш рівномірних кристалів із зниженою щільністю дефектів, в кінцевому рахунку збільшуючи врожайність пристрою та покращуючи продуктивність пристрою.


● Відмінна теплопровідність

Висловлення з покриттям Ветеексемікону мають чудову теплопровідність, що допомагає графітовому тиску швидко і рівномірно переносити тепло. Це визначає точне контроль температури протягом усього процесу росту кристалів, мінімізуючи дефекти кристалів, спричинені тепловими градієнтами.


Покриття карбіду Танталум (TAC) на мікроскопічному поперечному перерізі

Tantalum carbide (TaC) coating on a microscopic cross-section


Фізичні властивостіПокриття карбіду Tantalum

Фізичні властивості покриття TAC
Щільність
14.3 (г/см³)
Конкретна емістивність
0.3
Коефіцієнт теплового розширення
6.3*10-6
Твердість (HK)
2000 р.
Опір
1 × 10-5Ом*см
Термічна стабільність
<2500 ℃
Зміни розміру графіту
-10 ~ -20um
Товщина покриття
≥20UM Типове значення (35UM ± 10um)

Виробничі магазини Vetek Semiconductor

SiC Coating Graphite substrateTaC Coating Crucible testSilicon carbide ceramic processingSemiconductor process equipment
