Направляюче кільце покриття TaC
  • Направляюче кільце покриття TaCНаправляюче кільце покриття TaC

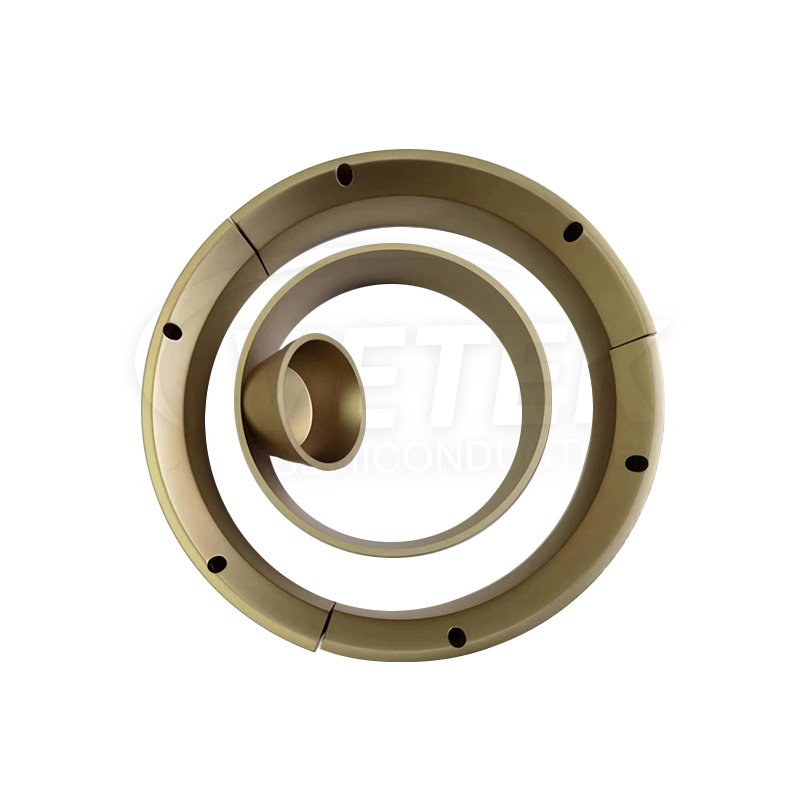

Направляюче кільце покриття TaC

Кільце направляючого крок -покриття Vitek Semiconductor створюється шляхом застосування покриття карбіду Tantalum на графітові деталі за допомогою високодоступної техніки під назвою хімічне осадження пари (CVD). Цей метод добре встановлений і пропонує виняткові властивості покриття. Використовуючи посібник з покриття TAC, термін експлуатації графітових компонентів може бути значно розширений, рух графітових домішок може бути придушений, а монокристалічну якість SIC та AIN можна надійно підтримувати. Ласкаво просимо до розслідування нас.

Vetek Semiconductor - це професійне посібник з покриття з китаю TAC, TAC Coating Crucible, виробник та постачальник власника насіння.

TAC покриття тигель, власник насіння та направляюче кільце для покриття TAC в монокристалічній печі SIC та AIN вирощували методом ПВТ.

Коли метод фізичного транспорту пари (ПВТ) використовується для приготування SIC, кристал насіння знаходиться у відносно низькій температурі, а сировина SIC знаходиться у відносно високій температурі (вище 2400 ℃). Розкладання сировини створює шість (в основному включає SI, SIC₂, SI₂C тощо). Матеріал парової фази транспортується з області високої температури до кристала насіння в області низької температури, а нуклеї та зростають. Утворювати одноразовий кристал. Матеріали теплового поля, що використовуються в цьому процесі, такі як тигель, потокове кільце, тримач кристала насіння, повинні бути стійкими до високої температури і не забруднювати сировину SIC та монокристали SIC. Аналогічно, нагрівальні елементи у росту монокристалів ALN повинні бути стійкими до пари Al, N₂ корозії, і потрібно мати високу евтектичну температуру (і ALN) для скорочення періоду підготовки кристалів.

Було встановлено, що SIC та ALN, приготовані за допомогою графітових теплових польових матеріалів, що покривали TAC Значно знижений (після травлення KOH), і якість кристалів значно покращилася. Крім того, швидкість втрати ваги TAC майже дорівнює нулю, зовнішній вигляд є неруйнівним, може бути перероблений (життя до 200 год), може підвищити стійкість та ефективність такого кристалічного підготовки.


SiC prepared by PVT method


Параметр продукту направляючого кільця покриття TaC:

Фізичні властивості покриття TaC
Щільність 14.3 (г/см³)
Питома випромінювальна здатність 0.3
Коефіцієнт теплового розширення 6.3 10-6
Твердість (HK) 2000 HK
опір 1 × 10-5Ом*см
Термічна стабільність <2500 ℃
Розмір графіту змінюється -10 ~ -20um
Товщина покриття ≥20UM Типове значення (35UM ± 10um)


Виробничі цехи:

VeTek Semiconductor Production Shop


Огляд напівпровідникового ланцюга епітакси -індустрії:

Overview of the semiconductor chip epitaxy industry chain
