Трипетальний графітовий тигель

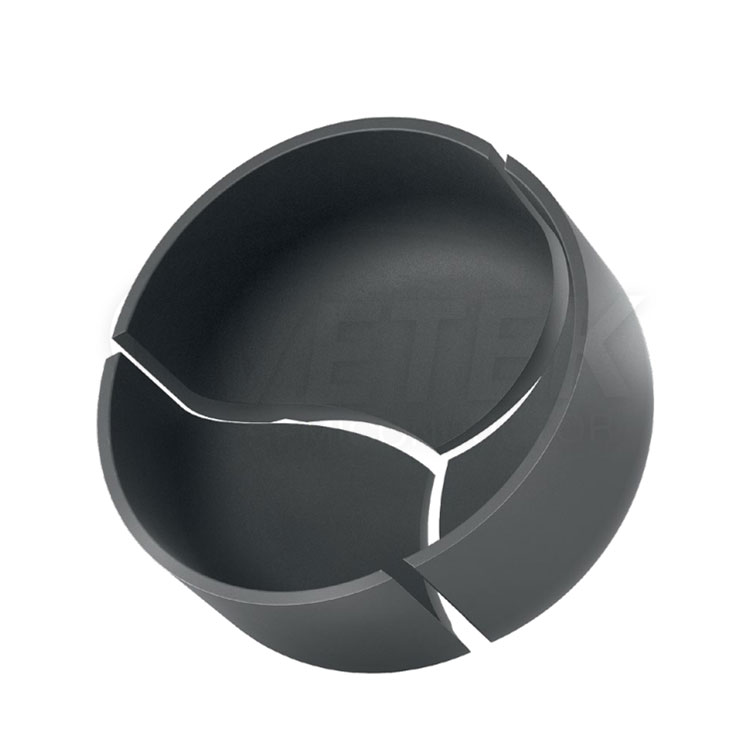

Трипетальний графітовий тигель Vitek Semiconductor виготовлений з графітового матеріалу високої чистоти, обробленого поверхневим піролітичним вуглецевим покриттям, який використовується для витягування монокристалічного теплового поля. Порівняно з традиційним тиглею, структура конструкції з трьома легками зручніша для встановлення та розбирання, підвищення ефективності роботи, а домішки нижче 5ppm можуть відповідати застосуванню напівпровідникової та фотоелектричної промисловості.

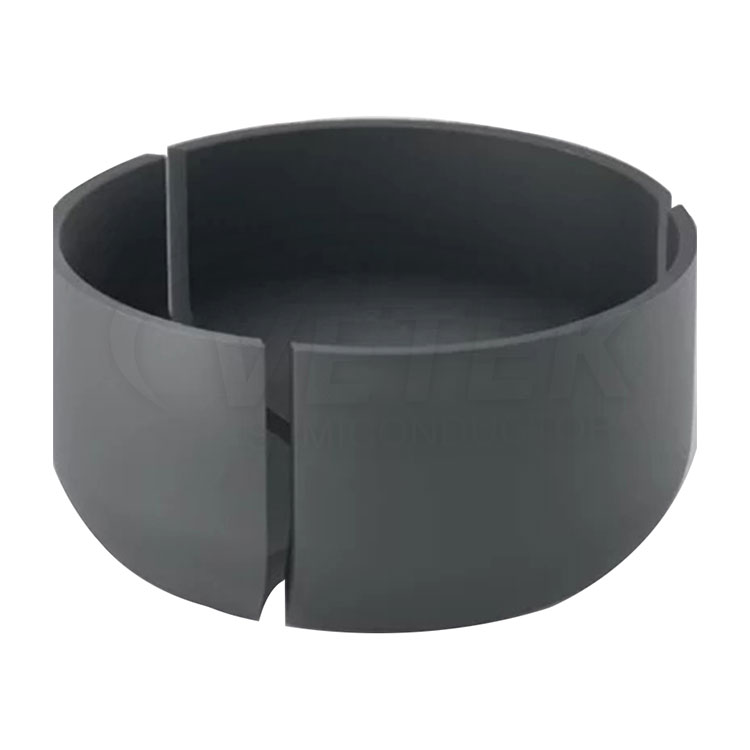

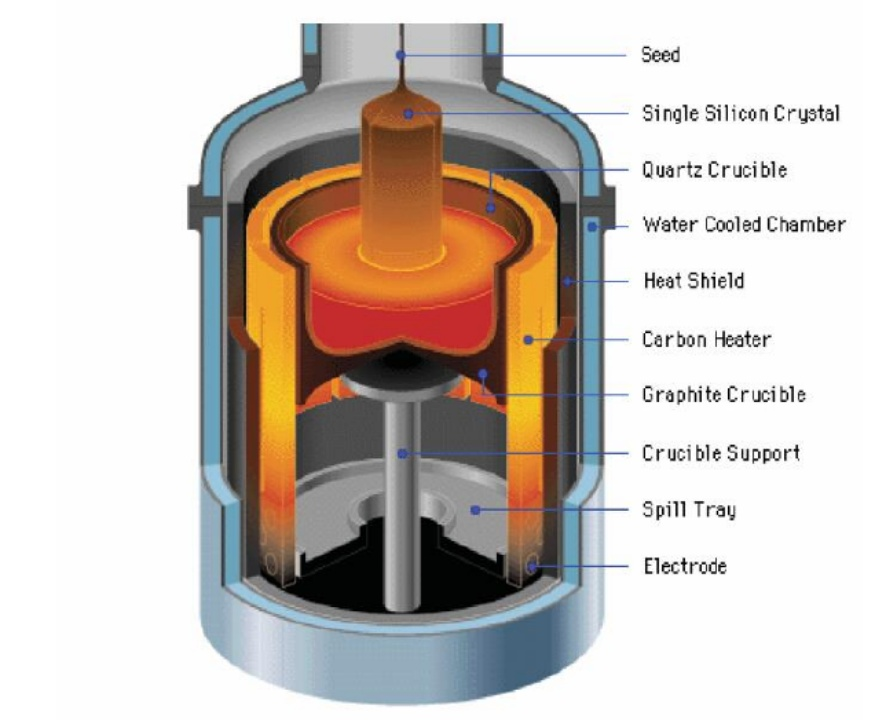

Трипетальний графітовий тигель Vitek Semiconductor, призначений для процесу росту монокристалічного кремнію методом CZ, триеталева структура графітна тигель виготовлена ​​з ізостатичного графітового матеріалу високої чистоти. Завдяки інноваційній триетальній структурі традиційний інтегрований тигель може ефективно вирішити труднощі з розбиранням, концентрація теплового стресу та інші больові точки галузі, і широко використовується у фотоелектричних вафах кремнію, напівпровідникових валерах та інших висококласних виробничих полях.


Основні моменти процесу


1. Технологія обробки графітної обробки ультраси

Чистота матеріалу: Використання ізостатичного пресованого графітового підкладки з вмістом золи <5ppm, якщо це потрібно, і як правило, < 10ppm, щоб забезпечити нульове забруднення в процесі плавлення кремнію

Структурне зміцнення: Після графіка при 2200 ℃ міцність на згинання становить ≥45 мпА, а коефіцієнт теплового розширення - ≤4,6 × 10⁻⁶/℃

Поверхнева обробка: Піролітичне вуглецеве покриття 10-15 мкм осаджується процесом ССЗ для поліпшення стійкості до окислення (втрата ваги <1,5%/100h@1600℃).


2. Інноваційна конструкція триеталевої структури

Модульна збірка: 120 ° Equipartition Три-Лобе структура, встановлення та ефективність демонстрації зросла на 300%

Дизайн випуску стресу: Розділена структура ефективно розповсюджує напругу теплового розширення та продовжує термін служби на понад 200 циклів

Прецизійна придатність: зазор між клапанами становить <0,1 мм, а високотемпературний керамічний клей забезпечує нульовий витік у процесі плавлення кремнію


3. Індивідуальні послуги з обробки

Підтримка φ16 "-φ40" повнорозмірного налаштування, контроль до толерантності до товщини стін ± 0,5 мм

Структура щільності градієнта 1.83 г/см³ може бути обрана для оптимізації розподілу теплового поля

Забезпечте процеси доданої вартості, такі як композитне покриття нітриду бору та зміцнення краю металу Rhenium


Типовий сценарій застосування


Фотоелектрична промисловість

Монокристалічний кремнієвий стрижень безперервний малюнок: підходить для виробництва вафельних вафель великого розміру G12, підтримка ≥500 кг навантаження

Акумулятор N-Type TopCon: Ультра-низька міграція домішок гарантує життя меншин> 2 мс

Оновлення теплового поля: сумісне з основними моделями монокристалічної печі (PVI, Ferrotec тощо)


Напівпровідникове виробництво

8-12-дюймовий напівпровідниковий клас монокристалічний ріст кремнію: Відповідайте на напів стандартні вимоги до чистоти класу-10

Спеціальні допедні кристали: точне управління рівномірністю розподілу бору/фосфору

Напівпровідник третього покоління: сумісний процес монокристалічного підготовки SIC

Наукові дослідження

Дослідження та розробка надтонких кремнієвих вафель для космічних сонячних батарей

Випробування нових кристалічних матеріалів (германій, арсенід галію)

Дослідження параметрів межі (3000 ℃ Експеримент із плавленням ультрасвисокої температури)


Система забезпечення якості


ISO 9001/14001 Подвійна сертифікація

Надайте звіт про тестування матеріалів для клієнтів (аналіз композиції XRD, SEM -мікроструктура)

Система простежуваності цілої процесу (лазерне маркування + зберігання блокчейн)





Параметр продукту триеталевого графітового тиску

Фізичні властивості ізостатичного графіту
Майно Одиниця Типове значення
Об'ємна щільність g/cm³ 1.83
Твердість HSD 58
Електричний опір мкм. 10
Сила згинання MPA 47
Міцність на стиск MPA 103
Сила на розрив MPA 31
Модуль Янга GPA 11.8
Теплове розширення (CTE) 10-6K-1 4.6
Теплопровідність W · м-1· K-1 130
Середній розмір зерна мкм 8-10
Пористість % 10
Зміст золи PPM ≤10 (після очищення)
