CVD SIC з покриттям вафель

У виробництві напівпровідників епітаксія є критичним кроком у виробництві мікросхем, а вафельнийсин, як ключовий компонент епітаксіального обладнання, безпосередньо впливає на рівномірність, швидкість дефекту та ефективність зростання епітаксіального шару. Для вирішення зростаючого попиту на високу чистоту матеріали високої стійкості Veteksemicon представляє надійного вафера, що покривається CVD, із сертифікованим ультра-високою чистотою (≤100PPB, ICP-E10) та повнорозмірною сумісністю (6 ”, 8”, 12 ”), позиціонуючи його як провідне рішення для просунутої епікисної процеси в Китаї та поза межами.

Ⅰ. Основні переваги

1. Провідна в галузі чистота

Покриття карбіду кремнію (SIC), осаджене за допомогою хімічного осадження пари (CVD), досягає рівнів домішок ≤100ppb (стандарт E10), перевірений ICP-MS (індуктивно пов'язана мас-спектрометрія плазми). Ця ультрасвисока чистота мінімізує ризики забруднення під час епітаксіального росту, забезпечуючи чудову якість кристалів для критичних застосувань, таких як нітрид галію (GAN) та карбід кремнію (SIC) з широкосмуговим напівпровідниковим виробництвом.

2. Виняткова високотемпературна стійкість та хімічна довговічність

Покриття CVD SIC забезпечує видатну фізичну та хімічну стабільність:

Високотемпературна витривалість: стабільна операція до 1600 ° C без розшарування або деформації;

Корозійна стійкість: витримає агресивних епітаксіальних процесів (наприклад, HCL, HCE), продовження терміну служби;

Низьке теплове напруження: відповідає коефіцієнту теплового розширення SIC вафель, зменшуючи ризики з бойових дій.

3. Повнорозмірна сумісність для основних виробничих ліній

Доступний у 6-дюймових, 8-дюймових та 12-дюймових конфігураціях, сприйнятливий підтримує різноманітні програми, включаючи напівпровідники третього покоління, пристрої живлення та RF-мікросхеми. Його точна поверхня забезпечує безперебійну інтеграцію з AMTA та іншими основними епітаксіальними реакторами, що дозволяє швидко оновити лінійку виробництва.

4. Локалізований прорив виробництва

Використовуючи власні технології та технології післяобробки, ми порушили закордонну монополію на високоочищені серійки, що покриті SIC, пропонуючи вітчизняним та глобальним клієнтам економічно вигідними, швидкими та локальними альтернативними.

Ⅱ. Технічна майстерність

● Точний процес CVD: Оптимізовані параметри осадження (температура, потік газу) забезпечують щільні покриття без пор з рівномірною товщиною (відхилення ≤3%), усуваючи забруднення частинок;

● Виробництво чистої кімнати: Весь виробничий процес, від підготовки підкладки до покриття, проводиться в чистому приміщенні класу 100, дотримуючись стандартів чистоти напівпровідникового рівня;

● Налаштування: Індивідуальна товщина покриття, шорсткість поверхні (РА ≤0,5 мкм) та обробка попереднього покриття для прискорення введення в експлуатацію обладнання.

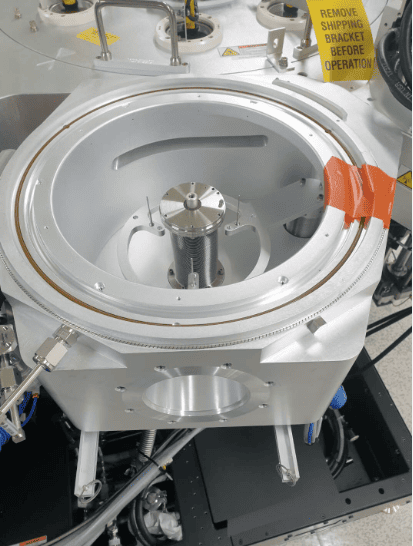

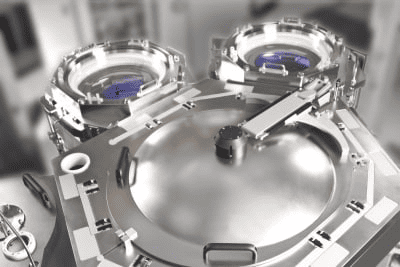

Ⅲ. Заявки та переваги клієнтів

● Епітаксія напівпровідника третього покоління: Ідеально підходить для зростання SIC та GAN MOCVD/MBE, підвищення напруги розбиття пристроїв та ефективності комутації;

● Епітаксія на основі кремнію: Покращує рівномірність шару для високостільних IGBT, датчиків та інших кремнієвих пристроїв;

● Цінність:

Зменшує епітаксіальні дефекти, збільшуючи вихід чіпа;

Знижує частоту технічного обслуговування та загальну вартість власності;

Прискорює незалежність ланцюга поставок для напівпровідникового обладнання та матеріалів.

Будучи піонером у Китаї високої чистоти CVD, що покривають сировим покриттям, ми прагнемо просуватися у виробництві напівпровідників за допомогою передових технологій. Наші рішення забезпечують надійну продуктивність як для нових виробничих ліній, так і для застарілого обладнання, що надає можливості епітаксіальних процесів з неперевершеною якістю та ефективністю.

Основні фізичні властивості покриття CVD SIC
