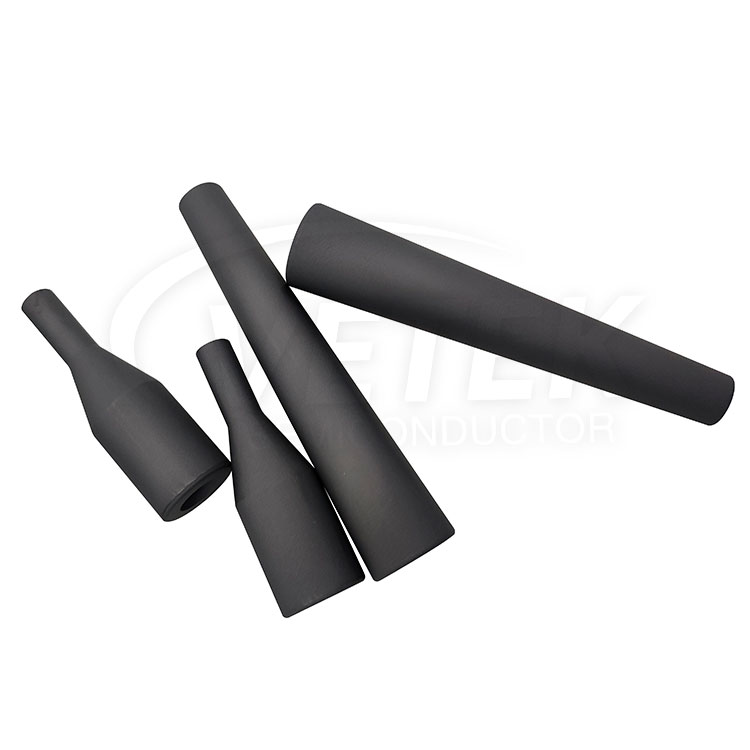

Насадка для покриття CVD SiC
  • Насадка для покриття CVD SiCНасадка для покриття CVD SiC

Насадка для покриття CVD SiC

Насадки для нанесення покриття CVD SiC є ключовими компонентами, які використовуються в процесі епітаксії LPE SiC для осадження матеріалів з карбіду кремнію під час виробництва напівпровідників. Ці насадки зазвичай виготовляються з високотемпературного та хімічно стійкого карбіду кремнію, щоб забезпечити стабільність у суворих умовах обробки. Розроблені для рівномірного осадження, вони відіграють ключову роль у контролі якості та однорідності епітаксійних шарів, вирощених у напівпровідникових додатках. Вітаємо ваш подальший запит.

Vetek Semiconductor - спеціалізований виробник аксесуарів для покриття CVD для епітаксіальних пристроїв, таких як CVD SIC Nall Parts Parts та його аксесуар CVD SIC Nozzels.


PE1O8 — це повністю автоматична система «картридж-картридж», призначена для обробкиSIC WAFERSдо 200 мм. Формат можна перемикати між 150 і 200 мм, мінімізуючи час простою інструменту. Зменшення ступенів нагрівання підвищує продуктивність, а автоматизація зменшує трудомісткість і покращує якість і повторюваність. Щоб забезпечити ефективний і економічно конкурентоспроможний процес епітаксії, повідомляється про три основні фактори:


● Швидкий процес;

● Висока рівномірність товщини та допінгу;

●  мінімізація утворення дефектів під час процесу епітаксії.


У PE1O8 невелика маса графіту та автоматична система завантаження/розвантаження дозволяють завершити стандартний цикл менш ніж за 75 хвилин (стандартна формула діода Шотткі 10 мкм використовує швидкість росту 30 мкм/год). Автоматична система дозволяє завантажувати/розвантажувати при високих температурах. Як наслідок, час нагрівання та охолодження є коротким, а етап випікання заблоковано. Ці ідеальні умови дозволяють вирощувати справжні нелеговані матеріали.


У процесі епітаксії з карбіду кремнію насадки для покриття CVD SiC відіграють вирішальну роль у зростанні та якості епітаксійних шарів. Ось розширене пояснення ролі насадок уепітаксія карбіду кремнію:


CVD SiC Coating Nozzle working diagram

● Подача та контроль газу: Форсунки використовуються для подачі газової суміші, необхідної під час епітаксії, включно з джерелом газу кремнію та газу джерелом вуглецю. Через сопла можна точно контролювати потік газу та його співвідношення, щоб забезпечити рівномірне зростання епітаксійного шару та бажаний хімічний склад.


● Контроль температури: Насадки також допомагають контролювати температуру в епітаксійному реакторі. В епітаксії карбіду кремнію температура є критичним фактором, що впливає на швидкість росту та якість кристалів. Подаючи тепло або охолоджуючий газ через сопла, температуру росту епітаксійного шару можна регулювати для оптимальних умов росту.


● Розподіл потоку газу: Конструкція форсунок впливає на рівномірний розподіл газу в реакторі. Рівномірний розподіл потоку газу забезпечує однорідність епітаксійного шару та постійну товщину, уникаючи проблем, пов’язаних з нерівномірністю якості матеріалу.


● запобігання забрудненню домішок: Правильна конструкція та використання насадок може допомогти запобігти забрудненню домішками під час процесу епітаксії. Відповідна конструкція сопла зводить до мінімуму ймовірність потрапляння зовнішніх домішок у реактор, забезпечуючи чистоту та якість епітаксійного шару.


Кристалічна структура покриття CVD SIC:


CVD SIC COATING FILM CRYSTAL STRUCTURE


Основні фізичні властивості покриття CVD SiC:


Основні фізичні властивості покриття CVD SIC
Власність Типове значення
Кристалічна структура FCC β -фаза полікристалічна, головним чином (111) орієнтована
SIC щільність покриття 3,21 г/см³
Твердість Твердість за Віккерсом 2500 (навантаження 500 г)
Розмір зерна 2 ~ 10 мм
Хімічна чистота 99,99995%
Теплостійка 640 Дж · кг-1· K-1
Температура сублімації 2700 ℃
Міцність на згин 415 MPA RT 4-кратна
Модуль молодого 430 GPA 4PT BEND, 1300 ℃
Теплопровідність 300 Вт·м-1· K-1
Теплове розширення (CTE) 4,5 × 10-6K-1


VeTekSemiНасадки для покриття CVD SiCВиробничі магазини:


Graphite epitaxial substrateSemiconductor EquipmentGraphite ring assemblySemiconductor process equipment

Гарячі теги: Насадка для покриття CVD SIC
