Епітаксіальна пластина MOCVD

Ветек напівпровідник протягом тривалого часу займається напівпровідниковою галуззю епітаксіального зростання та має багатий досвід та навички процесу в продуктах епітаксіального вафла MOCVD. Сьогодні Vetek Semiconductor став провідним виробником та постачальником персоналу епітаксіальних вафель MOCVD в Китаї, а надає важливу роль у виробництві епітаксіальних вафель та інших продуктів GAN.

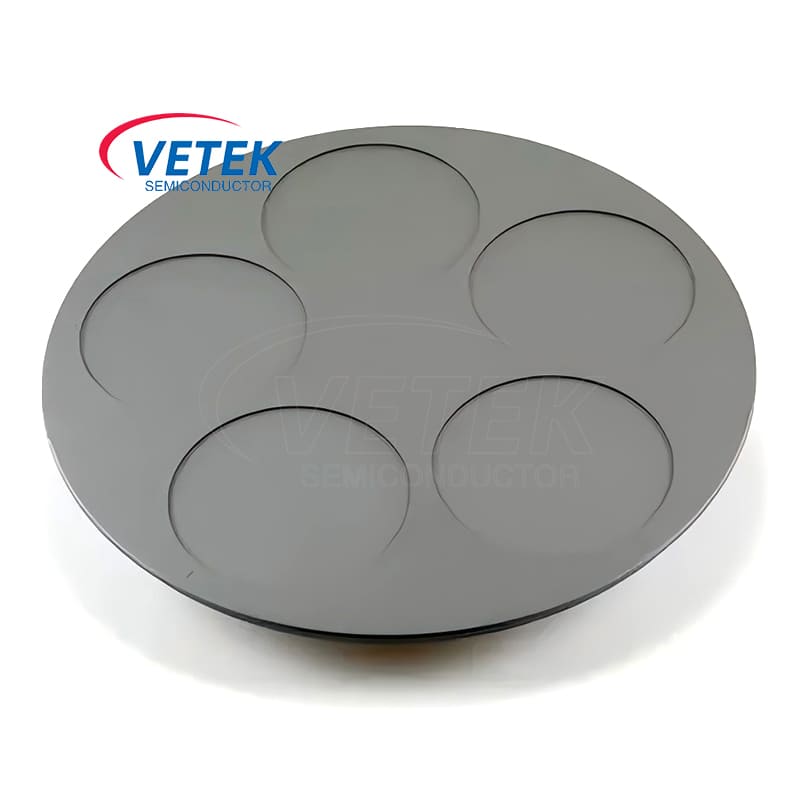

Епітаксіальний вафель MOCVD-це високоефективна епітаксіальна вафельна вірогідник, призначена для обладнання MOCVD (метало-органічне хімічне осадження пари). Сприцептор виготовлений з графітового матеріалу SGL і покривається кремнієвим карбідним покриттям, що поєднує високу теплопровідність графіту з відмінною високою температурою та корозійною стійкістю SIC, і підходить для суворого робочого середовища високого температури, високого тиску та корозійного газу під час епітаксіального росту напівпровідників.


Графітовий матеріал SGL має чудову теплопровідність, яка гарантує, що температура епітаксіальної пластини рівномірно розподіляється в процесі росту та покращує якість епітаксіального шару. Покриття з покриттям SIC дає змогу сприйнятливості витримувати високі температури понад 1600 ℃ та адаптуватися до крайнього теплового середовища в процесі MOCVD. Крім того, покриття SIC може ефективно протистояти високотемпературним реакційним газам та хімічній корозії, продовжити термін служби чутливості та зменшити забруднення.


Епітаксіальний вафель MOCVD Veteksemi може використовуватися як заміна аксесуарів постачальників обладнання MOCVD, таких як Aixstron.MOCVD Susceptor for Epitaxial Growth


● Розмір: Можна налаштувати відповідно до потреб клієнта (стандартний розмір).

● Перевезення ємності: Може нести кілька або навіть більше 50 епітаксіальних вафель за один раз (залежно від розміру чутки).

● Поверхнева обробка: Покриття SIC, корозійна стійкість, стійкість до окислення.


Це важливий аксесуар для різноманітного обладнання для зростання пластини


● Напівпровідникова промисловість: Використовується для зростання епітаксіальних вафель, таких як світлодіоди, лазерні діоди та силові напівпровідники.

● Промисловість оптоелектроніки: Підтримує епітаксіальне зростання високоякісних оптоелектронних пристроїв.

● Висококласні матеріальні дослідження та розробки: Застосовується до епітаксіальної підготовки нових напівпровідників та оптоелектронних матеріалів.


Залежно від типу обладнання та виробничих потреб MOCVD замовника, Vetek Semiconductor надає індивідуальні послуги, включаючи розмір дицептора, матеріал, обробку поверхні тощо, щоб забезпечити надання найбільш підходящих рішення клієнтам.


CVD SIC плівкова структура

CVD SIC FILM CRYSTAL STRUCTURE


Основні фізичні властивості покриття CVD SIC

Основні фізичні властивості покриття CVD SIC
Майно
Типове значення
Кристалічна структура
FCC β -фаза полікристалічна, головним чином (111) орієнтована
SIC щільність покриття
3,21 г/см³
SIC Твердість покриття
2500 Вікерс твердість (500 г навантаження)
Розмір зерна
2 ~ 10 мм
Хімічна чистота
99,99995%
Теплостійка
640 Дж · кг-1· K-1
Температура сублімації
2700 ℃
Сила згинання
415 MPA RT 4-кратна
Модуль молодого
430 GPA 4PT BEND, 1300 ℃
Теплопровідність
300 Вт · м-1· K-1
Теплове розширення (CTE)
4,5 × 10-6K-1

Це напівпровідник MOCVD Епітаксіальні вафлі Сприцептори

SiC Coating Graphite substrateMOCVD epitaxial wafer susceptor test
